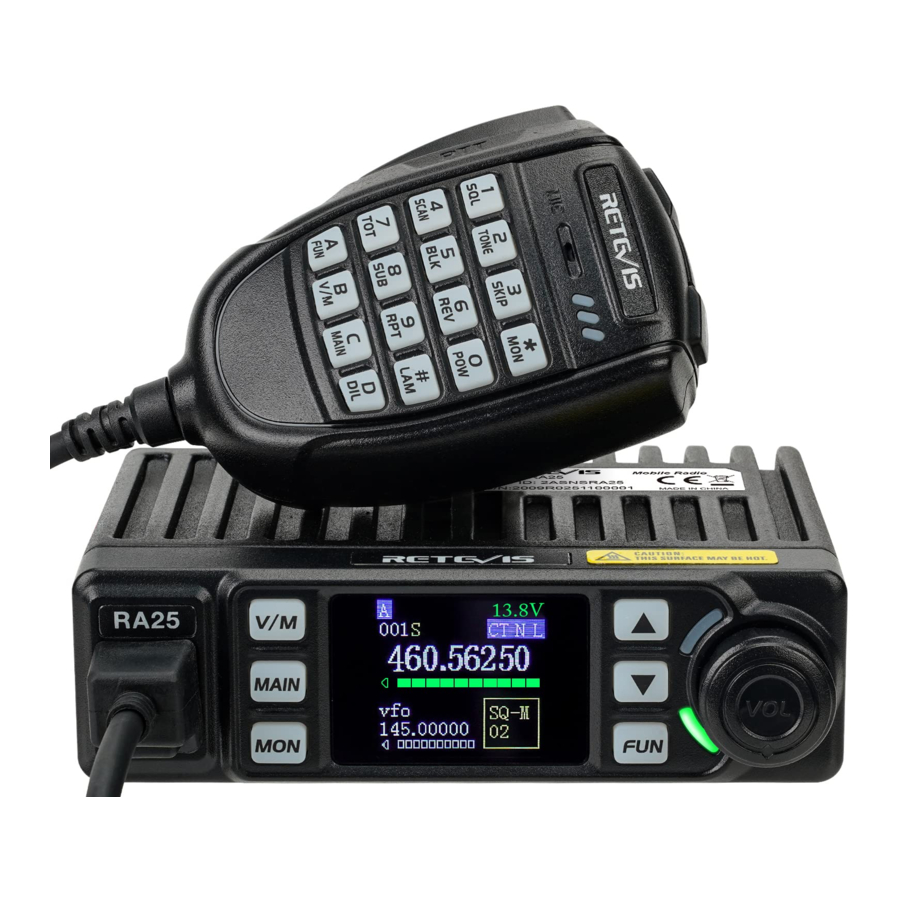

Retevis RA25 - Mwongozo wa Redio ya Mkononi

KAZI NA SIFA

Redio ya Mkononi ya Retevis RA25 ina nyumba nzuri, uimara na uthabiti, kazi za hali ya juu na za kuaminika, bora na muhimu. Redio hii ya mkononi ya amateur imeundwa mahsusi kwa madereva na inafuata falsafa ya uvumbuzi na utendaji. Kazi zaidi kama ifuatavyo:

• Tumia nyenzo bora, teknolojia bora na radiator ya hali ya juu ili kuhakikisha utendakazi thabiti na wa kudumu.
• Onyesho la 1.44 Inch TFT.
• Hali ya amateur na hali ya kitaalamu kwa mahitaji tofauti ya uendeshaji.
• Vituo 30 vya kumbukumbu vinavyoweza kupangwa, vinavyotambuliwa kwa kuhariri jina.
• CTCSS, DCS, DTMF, 2Tone, mpangilio wa 5Tone kwa kila kituo kimoja.
• Vikundi 11 vya msimbo wa kusimbua uliowekwa pamoja na msimbo wa kusimbua unaojifafanua.
• Udhibiti wa mwangaza wa LCD.
• Kitengo kikuu na kazi ya kufunga ufunguo wa maikrofoni.
• Kazi ya Compander.
• Mzunguko wa Mapigo ya Sauti.

VIFAA

Vifaa vya Kawaida

Transceiver

Maikrofoni

Bracket ya Simu

Screws za Kurekebisha

mkeka usiotereza

Fuse (10A 250V)

Screws

Pedi

mwongozo

Vifaa vya Hiari

Spika ya Nje

Kebo ya PC

Antena ya Gari

KUFAHAMIANA

Paneli ya mbele

Paneli ya nyuma

Maikrofoni

UTENDAJI WA MSINGI

Kuwasha/kuzima Nishati

1. Zungusha kitufe cha Sauti kisaa ili kuwasha redio, LCD ya redio itaonyesha maandishi yaliyopangwa na kutoa sauti ya mlio.
2. Zima Nishati: Zungusha kitufe cha sauti kinyume cha saa hadi usikie "click" ili kuzima redio.

Kurekebisha Sauti

Zungusha kitufe cha sauti kisaa ili kuongeza sauti na kinyume cha saa ili kuipunguza.

Badilisha kati ya Kituo Kikuu na Kituo Kidogo

Katika hali za kusubiri, bonyeza kitufe cha maikrofoni au paneli ya mbele kitufe ili kubadilisha kati ya kituo kikuu na kituo kidogo. Kona ya juu kushoto ya LCD itaonyesha kituo kikuu cha sasa.

Rekebisha Kituo

1. Bonyeza maikrofoni kitufe au paneli ya mbele kitufe ili kubadilisha redio hadi modi ya kituo, bonyeza maikrofoni 【UP】/【DN】 kitufe au paneli ya mbele / kitufe ili kuchagua kituo.
2. Katika hali ya kituo, ingiza nambari tatu kwa kitufe cha nambari ili kuchagua haraka kituo.

Kurekebisha Marudio

1. Kwa kitufe cha nambari: Katika hali ya VFO, unaweza kuingiza marudio unayotaka kwa kitufe cha nambari ya maikrofoni.
   Kwa mfano ikiwa unataka 145.125Mhz, bonyeza tu kitufe cha 1, 4, 5, 1, 2, 5, ikiwa unataka 145Mhz, bonyeza tu 1, 4, 5.
   Uingizaji haufai ikiwa marudio yamezidi kiwango.
2. Kwa ukubwa wa hatua: Katika hali ya VFO, bonyeza maikrofoni 【 U P 】 / 【 D N 】 au paneli ya mbele / kitufe kinaweza kubadilisha marudio kwa ukubwa wa hatua.
   Ukubwa wa hatua unaweza kupangwa na programu kutoka 2.5K hadi 50K.

Hifadhi kituo

Katika hali za kusubiri, bonyeza maikrofoni kitufe, kona ya juu kushoto itaonyesha Func, kisha bonyeza【UP】 KITUFE, kona ya chini kushoto ya LCD itaonyesha Hifadhi kwa XXX, sasa bonyeza【 U P 】 / 【 D N 】kitufe ili kuchagua nambari ya kituo, shikilia kitufe ili kuhifadhi marudio mapya na kurudi kwenye kusubiri.

XXX inasimamia nambari ya kituo, ikiwa LCD inaonyesha "Null" chini ya "Hifadhi KWA XXX", inamaanisha kituo cha sasa hakina kitu.

Futa Kituo

1. Katika hali ya kituo, bonyeza maikrofoni kitufe, kisha bonyeza 【DN】 kitufe, LCD inaonyesha "Futa XXX" na marudio, bonyeza 【 U P 】 / 【 D N 】 kitufe ili kuchagua kituo cha kufuta, Shikilia 【# LAM】 kitufe futa hadi kituo cha sasa.

"XXX" inasimamia nambari ya kituo, LCD inaonyesha "Null" baada ya kituo kufutwa

Kupokea

Chagua kituo cha kupokea au marudio ya kupokea simu, ikiwa mawimbi ya RX ni dhaifu, shikilia paneli ya mbele kitufe au maikrofoni kitufe cha kufuatilia mawimbi dhaifu.

Wakati ikoni ya RX na nguvu ya uwanja inamulika, lakini haisikii simu, inamaanisha kituo cha sasa kinapokea mtoa huduma anayelingana lakini mawimbi yasiyolingana. Rejelea kwaCTCSS/ DCS CODE au Usanidi wa Mawimbi ya Hiari katika Ukurasa wa 6).

Zima Squelch

Katika hali ya kusubiri, bonyeza maikrofoni kitufe au paneli ya mbele kitufe ili kuzima squelch, redio itafuatilia mawimbi dhaifu.

Kutuma

Shikilia [PTT] na uzungumze kwenye maikrofoni. redio huanza kusambaza, skrini inaonyesha TX nyekundu na nguvu ya uwanja. Shikilia maikrofoni takriban 2.5-5.0cm kutoka kwa midomo yako na uzungumze na maikrofoni kwa sauti yako ya kawaida ya kuzungumza ili kupata sauti bora.

Kengele ya Dharura

Katika hali ya kusubiri, shikilia kitufe, kiachilie hadi LCD ionyeshe ALARM, kazi ya kengele imewashwa. Kanuni ya kengele ya dharura ya programu itapangwa na programu ya PC.

Funga Kibodi

Katika hali ya kusubiri, shikilia kitufe au kitufe, redio hutoa sauti ya Du, LCD inaonyesha LOCK. Sasa achilia kitufe, kibodi imefungwa. Ili kuzima kufuli muhimu, shikilia kitufe au kitufe hadi redio itoe Du Du, ikoni ya LOCK itatoweka. sasa achilia kitufe.

Sambaza Mzunguko wa Mapigo ya Sauti

Shikilia PTT na kitufe cha [DN] kitasambaza mzunguko wa mapigo ya sauti uliopangwa awali.

VFO Scan na Channel Scan

1. VFO scan: Katika hali ya VFO, bonyeza kitufe cha maikrofoni au kitufe ili kuanza VFO scan. ikiwa redio ina programu PL1, PH1, ,PL2, PH2, PH2 frequency( chini ya orodha ya kituo), VFO scan itakuwa kati ya PL1-PL2 na PL2-PH2.
2. Channel Scan: Katika hali ya kituo bonyeza maikrofoni kitufe na kisha bonyeza kitufe ili kuanza uchanganuzi wa kituo. Mpangilio wa uchanganuzi wa kituo utapangwa na programu ya PC.

Udhibiti wa VOX On/Off

Katika hali ya kusubiri, shikilia 【V/M】 kitufe hadi LCD ionyeshe ikoni ya VOX, rudia hatua hii au washa tena redio ili kuzima kazi ya VOX.

Kumbuka: Kabla ya kuwasha VOX, tafadhali weka kiwango cha VOX katika menyu ya 26.

UTENDAJI WA MKATO

Bonyeza maikrofoni kitufe na kisha bonyeza kitufe cha nambari ILI kuingiza haraka kazi zifuatazo, kisha bonyeza 【 U P 】 / 【 D N 】 kitufe ili kuchagua thamani. Bonyeza 【PTT】 kitufe au kitufe cha Hifadhi.

Orodha ya kazi

HAPANA	Jina la kazi	Ufunguo wa Mchanganyiko
1	Mpangilio wa kiwango cha Squelch	+
2	Mpangilio wa mawimbi ya hiari	+
3	Ruka Uchanganuzi	+
4	Changanua	+
5	Funga kituo chenye shughuli nyingi	+
6	Mzunguko wa nyuma	+
7	Kipima muda cha kumaliza muda	+
8	Sub kituo cha kuwasha/kuzima swichi	+
9	Mwelekeo wa kukabiliana	+
10	Menyu ya Kazi	+
11	Mpangilio wa nguvu	+
12	LCD brightless	+
13	Angalia Msimbo wa DTMF	+

Katika hali ya ukaguzi wa DTMF
Unapoangalia msimbo wa DTMF, bonyeza PTT itatuma msimbo wa sasa wa DTMF. Ili kurekebisha msimbo wa DTMF, bonyeza kitufe na kisha bonyeza kitufe ili kuingia modi ya kuhariri. ingiza msimbo wa DTMF kwa vitufe vya nambari, kisha bonyeza PTT ili kusambaza msimbo na uhifadhi

KUWEKA KAZI

Kwa Kutumia Kitufe cha Paneli ya Mbele

1. Bonyeza kitufe ili kuingia kwenye menyu kuu.
2. Bonyeza kitufe au kitufe ili kuchagua kazi.
3. Bonyeza / kitufe ili kuchagua thamani.
4. Bonyeza kitufe au kitufe ili kuhifadhi na kutoka.

Unapoweka msimbo wa DCS, kitufe ni cha kubadilisha kati ya msimbo chanya na hasi.

Kwa Kutumia Kitufe cha Maikrofoni

1. Bonyeza kitufe na kisha ubonyeze kitufe ili kuingia kwenye menyu.
2. Bonyeza kitufe au kitufe ili kuchagua kazi.
3. Bonyeza 【 U P 】 / 【 D N 】 kitufe ili kuchagua thamani.
4. Bonyeza kitufe ili kuhifadhi na kutoka

Unapoweka msimbo wa DCS, kitufe ni cha kubadilisha kati ya msimbo chanya na hasi. kitufe ni cha kuchagua DCS maalum.

Orodha ya Kazi

Weka Upya Mipangilio ya Kiwandani

Ikiwa redio yako inaonekana kufanya kazi vibaya kwa sababu ya operesheni au usanidi mbaya, kazi hii itarejesha usanidi na vituo vyote kwa mipangilio ya kiwandani.

1. Bonyeza kitufe cha paneli ya mbele ili kuingia kwenye orodha kuu ya MENU (MENYU).
2. Bonyeza au kitufe ili kuchagua kazi ya 27, LCD (Onyesho la fuwele kimiminika) huonyesha chaguo za kuweka upya.
3. Bonyeza / kitufe ili kuchagua "KIWANDA?".
4. Shikilia kitufe, hadi redio iwashe tena.

Baada ya kuweka upya, mipangilio yote ya kituo na kazi itarejea kwa thamani chaguo-msingi.
Ukichagua "ANZISHA?", thamani ya kuweka kazi pekee ndiyo itarejea kwenye mipangilio chaguo-msingi.

MAELEZO

Mipangilio chaguo-msingi ya kiwanda
