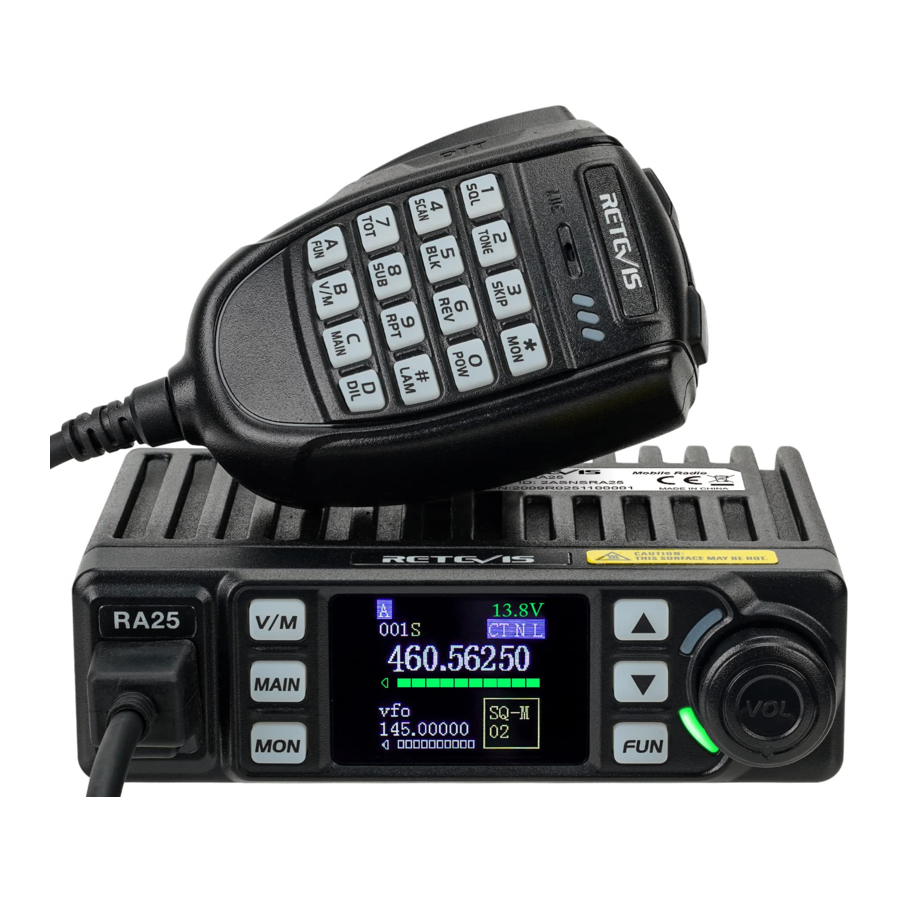

Retevis RA25 - Mobil Rádió Kézikönyv

FUNKCIÓK ÉS JELLEMZŐK

A Retevis RA25 mobil rádió szép házzal, robusztussággal és stabilitással, fejlett és megbízható funkciókkal, tökéletes és értékes. Ezt az amatőr mobil rádiót kifejezetten a járművezetők számára tervezték, és az innováció és a praktikum filozófiáját követi. További funkciók az alábbiak szerint:

• Kiváló minőségű anyagot, jobb technológiát és kiváló minőségű radiátort alkalmaz a stabil és tartós működés biztosítása érdekében.
• 1,44 hüvelykes TFT kijelző.
• Amatőr mód és professzionális mód a különböző működési követelményekhez.
• 30 programozható memória csatorna, név szerkesztésével azonosítva.
• CTCSS, DCS, DTMF, 2Tone, 5Tone beállítás minden egyes csatornához.
• 11 csoport rögzített scrambler kód plusz saját definíciójú scrambler kód.
• LCD fényerő szabályozás.
• Főegység és mikrofon billentyűzár funkció.
• Compander funkció.
• Hangimpulzus frekvencia.

TARTOZÉKOK

Alap tartozékok

Adó-vevő

Mikrofon

Mobil konzol

Beállító csavarok

csúszásgátló szőnyeg

Biztosíték (10A 250V)

Csavarok

Párnák

kézikönyv

Opcionális tartozékok

Külső hangszóró

PC kábel

Autós antenna

ISMERKEDÉS

Előlap

Hátlap

Mikrofon

ALAPMŰVELETEK

A készülék be-/kikapcsolása

1. A rádió bekapcsolásához forgassa el a hangerőszabályozó gombot az óramutató járásával megegyező irányba, a rádió LCD-je megjeleníti a programozott szöveget és sípoló hangot ad ki.
2. Kikapcsolás: Forgassa el a hangerőszabályozó gombot az óramutató járásával ellentétes irányba, amíg egy "kattanást" nem hall, hogy kikapcsolja a rádiót.

A hangerő beállítása

A hangerő növeléséhez forgassa el a hangerőszabályozó gombot az óramutató járásával megegyező irányba, a csökkentéshez pedig az óramutató járásával ellentétes irányba.

Váltás a fő csatorna és az alcsatorna között

Készenléti állapotban nyomja meg a mikrofon gombját vagy az előlapon található gombot a fő csatorna és az alcsatorna közötti váltáshoz. Az LCD bal felső sarkában megjelenik az aktuális fő csatorna.

Csatorna beállítása

1. Nyomja meg a mikrofon gombját vagy az előlapon található gombot a rádió csatorna módba kapcsolásához, nyomja meg a mikrofon 【UP】/【DN】 gombját vagy az előlapon található / gombot a csatorna kiválasztásához.
2. Csatorna módban három szám beírásával gyorsan kiválaszthat egy csatornát.

Frekvencia beállítása

1. Számgombbal: VFO módban a mikrofon számgombjával beírhatja a kívánt frekvenciát.
   Például, ha 145,125 MHz-et szeretne, csak nyomja meg az 1, 4, 5, 1, 2, 5 gombot, ha 145 MHz-et szeretne, csak nyomja meg az 1, 4, 5 gombot.
   A bevitel érvénytelen, ha a frekvencia túllépi a tartományt.
2. Lépésközzel: VFO módban a mikrofon 【 U P 】 / 【 D N 】 vagy az előlapon található / gombbal a frekvencia lépésközzel változtatható.
   A lépésköz szoftveresen programozható 2,5K-tól 50K-ig.

Csatorna tárolása

Készenléti állapotban nyomja meg a mikrofon gombját, a bal felső sarokban megjelenik a Func (Funkció), majd nyomja meg a【UP】 gombot, az LCD bal alsó sarkában megjelenik a Save to XXX (Mentés ide: XXX), most nyomja meg a【 U P 】 / 【 D N 】 gombot egy csatornaszám kiválasztásához, tartsa lenyomva a gombot az új frekvencia tárolásához és a készenléti állapotba való visszatéréshez.

Az XXX a csatornaszámot jelenti, ha az LCD a "Save TO XXX" (Mentés ide: XXX) alatt "Null"-t (Nulla) jelenít meg, az azt jelenti, hogy az aktuális csatorna üres.

Csatorna törlése

1. Csatorna módban nyomja meg a mikrofon gombját, majd nyomja meg a 【DN】 gombot, az LCD kijelzi a "Delete XXX" (XXX törlése) és a frekvenciát, nyomja meg a 【 U P 】 / 【 D N 】 gombot a törlendő csatorna kiválasztásához, tartsa lenyomva a 【# LAM】 gombot az aktuális csatorna törléséhez.

Az "XXX" a csatornaszámot jelenti, az LCD a csatorna törlése után "Null"-t (Nulla) jelenít meg

Vétel

Válasszon egy vételi csatornát vagy frekvenciát a hívás fogadásához, ha az RX jel gyenge, tartsa lenyomva az előlapon található gombot vagy a mikrofon gombját a gyenge jel figyeléséhez.

Ha az RX ikon és a térerősség villog, de nem hallja a hívást, az azt jelenti, hogy az aktuális csatorna egyező vivőt fogad, de nem egyező jelzéssel. Lásd a CTCSS/ DCS CODE (CTCSS/DCS KÓD) vagy az Optional Signaling (Opcionális jelzés) beállítást a 6. oldalon).

Zajzár kikapcsolása

Készenléti állapotban nyomja meg a mikrofon gombját vagy az előlapon található gombot a zajzár kikapcsolásához, a rádió figyeli a gyenge jelet.

Adás

Tartsa lenyomva a [PTT] gombot, és beszéljen a mikrofonba. a rádió elkezdi az adást, a képernyőn piros TX és térerősség látható. Tartsa a mikrofont körülbelül 2,5-5,0 cm-re az ajkaitól, és normál beszédhangon beszéljen a mikrofonba a legjobb hangszín elérése érdekében.

Vészjelzés

Készenléti állapotban tartsa lenyomva a gombot, engedje el, amíg az LCD ALARM-ot (RIASZTÁS) nem mutat, a riasztási funkció bekapcsol. A vészjelzési szabályt PC-s szoftverrel kell programozni.

Billentyűzár

Készenléti állapotban tartsa lenyomva a gombot vagy a gombot, a rádió Du hangot ad ki, az LCD LOCK-ot (ZÁR) mutat. Most engedje el a gombot, a billentyűzet le van zárva. A billentyűzár kikapcsolásához tartsa lenyomva a gombot vagy a gombot, amíg a rádió Du Du hangot nem ad ki, a LOCK (ZÁR) ikon eltűnik. Most engedje el a gombot.

Hangimpulzus frekvencia adása

A PTT és a [DN] gomb lenyomva tartásával a kiválasztott előre programozott hangimpulzus frekvenciát adja ki.

VFO szkennelés és csatornaszkennelés

1. VFO szkennelés: VFO módban nyomja meg a mikrofon gombot vagy a gombot a VFO szkennelés elindításához. ha a rádió programozott PL1, PH1, ,PL2, PH2, PH2 frekvenciával rendelkezik (a csatornalista alján), a VFO szkennelés a PL1-PL2 és a PL2-PH2 között lesz.
2. Csatornaszkennelés: Csatorna módban nyomja meg a mikrofon gombját, majd nyomja meg a gombot a csatornaszkennelés elindításához. A csatornaszkennelés beállítását PC-s szoftverrel kell programozni.

VOX be/ki vezérlés

Készenléti állapotban tartsa lenyomva a 【V/M】 gombot, amíg az LCD meg nem jeleníti a VOX ikont, ismételje meg ezt a lépést, vagy kapcsolja ki és be a rádiót a VOX funkció kikapcsolásához.

Megjegyzés: A VOX bekapcsolása előtt állítsa be a VOX szintet a 26. menüben.

GYORS MŰVELET

Nyomja meg a mikrofon gombját, majd nyomja meg a számgombot a következő funkciók gyors eléréséhez, majd nyomja meg a 【 U P 】 / 【 D N 】 gombot az érték kiválasztásához. Nyomja meg a 【PTT】 gombot vagy a gombot a tároláshoz.

Funkciólista

NEM	Funkció neve	Kombinációs gomb
1	Zajzár szint beállítása	+
2	Opcionális jelzés beállítása	+
3	Szkennelés kihagyása	+
4	Szkennelés	+
5	Foglalt csatorna kizárása	+
6	Frekvencia megfordítása	+
7	Időtúllépés időzítő	+
8	Alcsatorna be/ki kapcsoló	+
9	Eltolás iránya	+
10	Funkció menü	+
11	Teljesítmény beállítása	+
12	LCD fényerő	+
13	DTMF kód ellenőrzése	+

DTMF ellenőrző módban
A DTMF kód ellenőrzésekor a PTT megnyomásával elküldi az aktuális DTMF kódot. A DTMF kód módosításához nyomja meg a gombot, majd nyomja meg a gombot a szerkesztési módba lépéshez. Írja be a DTMF kódot a számgombokkal, majd nyomja meg a PTT gombot a kód elküldéséhez és tárolásához

FUNKCIÓ BEÁLLÍTÁSA

Előlapi gombbal

1. Nyomja meg a gombot a főmenübe való belépéshez.
2. Nyomja meg a gombot vagy a gombot a funkció kiválasztásához.
3. Nyomja meg a / gombot az érték kiválasztásához.
4. Nyomja meg a gombot vagy a gombot a tároláshoz és a kilépéshez.

DCS kód beállításakor a gomb a pozitív és inverz kód közötti váltásra szolgál.

Mikrofon gombbal

1. Nyomja meg a gombot, majd nyomja meg a gombot a menübe való belépéshez.
2. Nyomja meg a gombot vagy a gombot a funkció kiválasztásához.
3. Nyomja meg a 【 U P 】 / 【 D N 】 gombot az érték kiválasztásához.
4. Nyomja meg a gombot a tároláshoz és a kilépéshez

DCS kód beállításakor a gomb a pozitív és inverz kód közötti váltásra szolgál. gomb a speciális DCS kiválasztására szolgál.

Funkciólista

Gyári alapbeállítások visszaállítása

Ha a rádió hibásan működik a helytelen kezelés vagy beállítás miatt, ez a funkció visszaállítja az összes beállítást és csatornát a gyári alapértékekre.

1. Nyomja meg az előlapi gombot a fő MENU listába való belépéshez.
2. Nyomja meg a vagy a gombot a 27. funkció kiválasztásához, az LCD kijelzőn megjelennek a visszaállítási lehetőségek.
3. Nyomja meg a / gombot a "FACTORY?" (Gyári beállítások?) kiválasztásához.
4. Tartsa lenyomva a gombot, amíg a rádió újra be nem kapcsol.

A visszaállítás után minden csatorna és funkció beállítása visszaáll az alapértelmezett értékre.
Ha az "INITIALIZE?" (Inicializálás?) lehetőséget választja, csak a funkcióbeállítás értéke áll vissza az alapértelmezett beállításra.

SPECIFIKÁCIÓ

Gyári alapbeállítások
