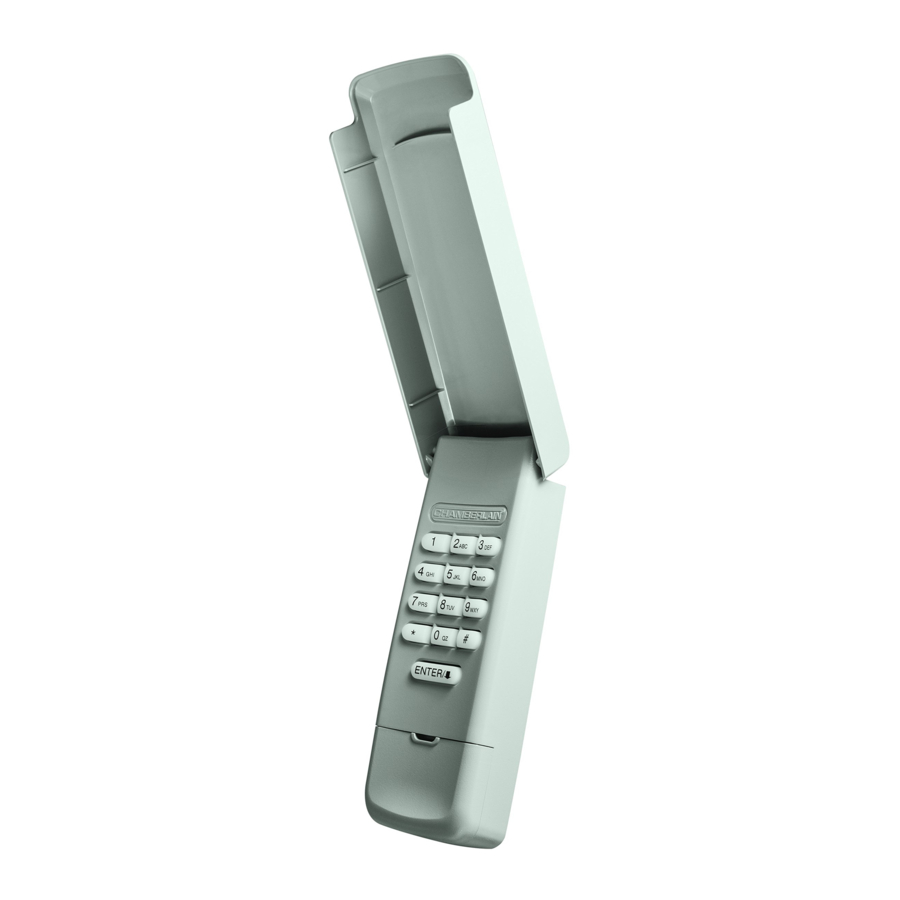

Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Manual del sistema de entrada sin llave

INTRODUCCIÓN

Para usar con los abre-puertas de garaje Chamberlain fabricados después del 1 de enero de 1993. El abre-puerta de garaje se activa cuando se presionan el número de identificación personal (PIN) de 4 dígitos y el botón ENTER en la entrada sin llave.
Instale la batería y programe la entrada sin llave antes de la instalación. Asegúrese de que el abre-puerta de garaje tenga una bombilla que funcione porque es un indicador de programación.

PRIMEROS PASOS

Ubique el botón Learn (Aprender) en el abre-puerta de garaje. NOTA: Es posible que su abre-puerta de garaje tenga un aspecto diferente.

PROGRAMAR

1. Mantenga presionados los botones * y # hasta que las luces del teclado dejen de parpadear.

2. Ingrese un número de identificación personal (PIN) de 4 dígitos de su elección, luego presione el botón #.

3. Presione y suelte el botón ENTER (ENTRAR) en la entrada sin llave la cantidad de veces que corresponda con su tipo de abre-puerta de garaje:


   TIPO DE ABRE-PUERTA DE GARAJE	# DE PULSACIONES
   Botón Learn (Aprender) amarillo (315 y 390 MHz Security+ 2.0®)	1
   Botón Learn (Aprender) púrpura (315 MHz Security+®)	2
   Botón Learn (Aprender) rojo/naranja (390 MHz Security+®)	3
   Botón Learn (Aprender) verde (390 MHz Billion Code)	4

4. Presione y suelte el botón 0.

5. Presione y suelte el botón Learn (Aprender) en el abre-puerta de garaje. El LED Learn (Aprender) se encenderá. Dentro de 30 segundos...

6. Ingrese su PIN de 4 dígitos, luego presione y suelte el botón ENTER (ENTRAR) hasta que las luces del abre-puerta de garaje parpadeen o se escuchen dos clics.

7. Para probar, ingrese su PIN, luego presione el botón ENTER (ENTRAR). El abre-puerta de garaje se activará.


Para programar la entrada sin llave para más de un abre-puerta de garaje, repita los pasos de programación usando un nuevo PIN para cada abre-puerta de garaje adicional.
Para obtener instrucciones de programación adicionales o ayuda adicional, visite
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

INSTALACIÓN

1. Seleccione una ubicación para montar la entrada sin llave a una altura mínima de 5 pies (1,5 m) fuera del alcance de los niños.
2. Retire la tapa de la batería y la batería.
3. Marque el orificio de montaje superior y taladre un orificio piloto de 1/8 de pulgada (3,2 mm).
4. Instale el tornillo superior, permitiendo que 1/8 de pulgada (3,2 mm) sobresalga por encima de la superficie. Coloque la entrada sin llave sobre el tornillo superior.
5. Marque el orificio inferior y taladre un orificio piloto de 1/8 de pulgada (3,2 mm). Instale el tornillo inferior. No apriete demasiado para evitar que se agriete la carcasa de plástico.
6. Vuelva a instalar la batería y coloque la tapa.

FUNCIONAMIENTO

El abre-puerta de garaje se activa cuando se presionan el PIN y el botón ENTER (ENTRAR). El teclado parpadeará durante 15 segundos, tiempo durante el cual se puede usar el botón ENTER (ENTRAR) para detener, iniciar o invertir la puerta.
Si se presiona accidentalmente el número incorrecto, presione el PIN correcto y luego el botón ENTER (ENTRAR). La entrada sin llave transmitirá solo los últimos cuatro dígitos que se presionaron antes del botón ENTER (ENTRAR).
CIERRE CON UN BOTÓN: La entrada sin llave tiene una función que permite cerrar la puerta usando el botón ENTER (ENTRAR) en lugar de un PIN.
NOTA: Esta función no está disponible en los abre-puertas de garaje fabricados antes de 2006 o en un receptor externo.

Para desactivar la función de cierre con un botón:
Mantenga presionados los botones 1 y 9 durante 10 segundos. El teclado parpadeará cuatro veces cuando se desactive la función de cierre con un botón.

Para activar la función de cierre con un botón:
Mantenga presionados los botones 1 y 9 durante 10 segundos. El teclado parpadeará dos veces cuando se active la función de cierre con un botón.

BATERÍA

Para evitar posibles LESIONES GRAVES o LA MUERTE:

• NUNCA permita que niños pequeños se acerquen a las baterías.
• Si se traga la batería, notifique inmediatamente al médico.

Reemplace la batería cuando el teclado se atenúe o no se encienda después de presionar un botón.
Deseche la batería vieja correctamente.

Teclado inalámbrico 940EV: IFT #: RCPCH9418-0361
Teclado inalámbrico 940EVC: IFT #: RCPCH9418-0361-A1

PIEZAS DE REPUESTO

Batería: 10A25
Cubierta del teclado: 41D621
Tapa de la batería: 41D541

Para evitar posibles LESIONES GRAVES o LA MUERTE por una puerta de garaje o portón en movimiento:

• Instale el control de entrada sin llave a la vista de la puerta de garaje, fuera del alcance de los niños pequeños a una altura mínima de 5 pies (1,5 m) sobre los pisos, rellanos, escalones o cualquier otra superficie para caminar adyacente, y lejos de TODAS las partes móviles de la puerta.
• SIEMPRE mantenga los controles remotos fuera del alcance de los niños. NUNCA permita que los niños operen o jueguen con los controles remotos.
• Active el portón o la puerta SÓLO cuando se pueda ver claramente, esté correctamente ajustado y no haya obstrucciones para el recorrido de la puerta.
• SIEMPRE mantenga el portón o la puerta de garaje a la vista hasta que estén completamente cerrados. NUNCA permita que nadie cruce el camino del portón o la puerta en movimiento.
