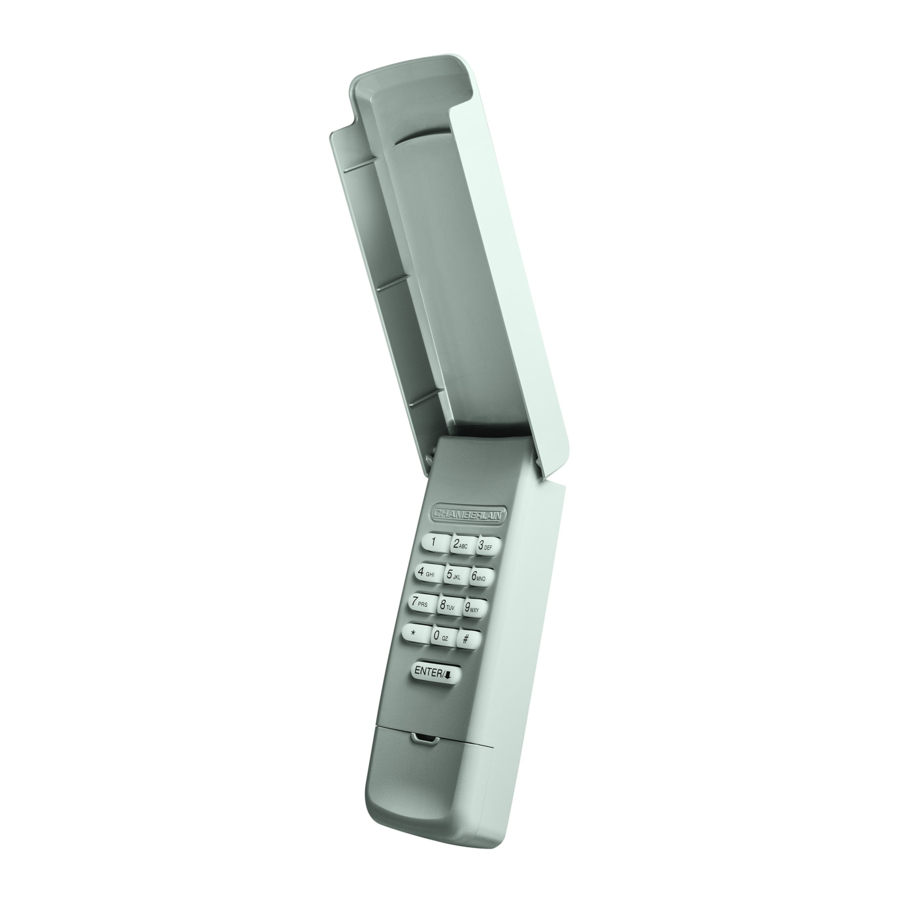

Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Handleiding sleutelloos toegangssysteem

INLEIDING

Voor gebruik met Chamberlain-garagedeuropeners die zijn gefabriceerd na 1 januari 1993. De garagedeuropener wordt geactiveerd wanneer de 4-cijferige persoonlijke identificatiecode (PIN) en de ENTER-knop op de Keyless Entry worden ingedrukt.
Installeer de batterij en programmeer de Keyless Entry vóór de installatie. Zorg ervoor dat de garagedeuropener een werkende lamp heeft, omdat dit een programmeerindicator is.

AAN DE SLAG

Zoek de Learn-knop op de garagedeuropener. OPMERKING: uw garagedeuropener kan er anders uitzien.

PROGRAMMEREN

1. Houd de * en # knoppen ingedrukt totdat de lampjes op het toetsenblok stoppen met knipperen.

2. Voer een 4-cijferige persoonlijke identificatiecode (PIN) naar keuze in en druk vervolgens op de # knop.

3. Druk op de ENTER button (ENTER-knop) op de Keyless Entry en laat deze los, zo vaak als overeenkomt met uw type garagedeuropener:


   TYPE GARAGEDEUROPENER	AANTAL KEER DRUKKEN
   Yellow Learn Button (Gele Leerknop) (315 en 390 MHz Security+ 2.0®)	1
   Purple Learn Button (Paarse Leerknop) (315 MHz Security+®)	2
   Red/Orange Learn Button (Rode/Oranje Leerknop) (390 MHz Security+®)	3
   Green Learn Button (Groene Leerknop) (390 MHz Billion Code)	4

4. Druk op de 0 button (0-knop) en laat deze los.

5. Druk op de Learn button (Leerknop) op de garagedeuropener en laat deze los. De Learn LED (Leer-LED) gaat branden. Binnen 30 seconden...

6. Voer uw 4-cijferige PIN in en druk vervolgens op de ENTER button (ENTER-knop) en laat deze los totdat de lampen van de garagedeuropener knipperen of er twee klikken te horen zijn.

7. Om te testen, voert u uw PIN in en drukt u vervolgens op de ENTER button (ENTER-knop). De garagedeuropener wordt geactiveerd.


Om de Keyless Entry te programmeren voor meer dan één garagedeuropener, herhaalt u de programmeerstappen met een nieuwe PIN voor elke extra garagedeuropener.
Voor aanvullende programmeerinstructies of extra hulp gaat u naar
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

INSTALLATIE

1. Selecteer een locatie om de Keyless Entry te monteren op een minimale hoogte van 1,5 m buiten het bereik van kinderen.
2. Verwijder de batterijklep en de batterij.
3. Markeer het bovenste montagegat en boor een geleidegat van 3,2 mm.
4. Installeer de bovenste schroef en laat 3,2 mm boven het oppervlak uitsteken. Plaats de Keyless Entry over de bovenste schroef.
5. Markeer het onderste gat en boor een geleidegat van 3,2 mm. Installeer de onderste schroef. Draai de schroef niet te vast om te voorkomen dat de plastic behuizing barst.
6. Plaats de batterij terug en vervang de klep.

WERKING

De garagedeuropener wordt geactiveerd wanneer de PIN en de ENTER button (ENTER-knop) worden ingedrukt. Het toetsenblok knippert 15 seconden, gedurende die tijd kan de ENTER button (ENTER-knop) worden gebruikt om de deur te stoppen, te starten of om te keren.
Als per ongeluk het verkeerde nummer wordt ingedrukt, drukt u op de juiste PIN en vervolgens op de ENTER button (ENTER-knop). De Keyless Entry verzendt alleen de laatste vier cijfers die vóór de ENTER button (ENTER-knop) zijn ingedrukt.
SLUITEN MET ÉÉN KNOP: De Keyless Entry heeft een functie waarmee de deur kan worden gesloten met behulp van de ENTER button (ENTER-knop) in plaats van een PIN.
OPMERKING: Deze functie is niet beschikbaar op garagedeuropeners die vóór 2006 zijn gefabriceerd of op een externe ontvanger.

Om de functie voor sluiten met één knop te deactiveren:
Houd de 1 en 9 buttons (1- en 9-knoppen) 10 seconden ingedrukt. Het toetsenblok knippert vier keer wanneer de functie voor sluiten met één knop is gedeactiveerd.

Om de functie voor sluiten met één knop te activeren:
Houd de 1 en 9 buttons (1- en 9-knoppen) 10 seconden ingedrukt. Het toetsenblok knippert twee keer wanneer de functie voor sluiten met één knop is geactiveerd.

BATTERIJ

Om mogelijk ERNSTIG LETSEL of OVERLIJDEN te voorkomen:

• Laat NOOIT kleine kinderen in de buurt van batterijen komen.
• Als de batterij is ingeslikt, waarschuw dan onmiddellijk een arts.

Vervang de batterij wanneer het toetsenblok zwak wordt of niet oplicht nadat een knop is ingedrukt.
Gooi de oude batterij op de juiste manier weg.

Wireless Keypad 940EV: IFT #: RCPCH9418-0361
Wireless Keypad 940EVC: IFT #: RCPCH9418-0361-A1

VERVANGENDE ONDERDELEN

Batterij: 10A25
Keypad Cover (Toetsenblokafdekking): 41D621
Battery Cover (Batterijklep): 41D541

Om mogelijk ERNSTIG LETSEL of OVERLIJDEN door een bewegend hek of een bewegende garagedeur te voorkomen:

• Installeer de Keyless Entry Control (Sleutelloze Toegangsbediening) binnen het zicht van de garagedeur, buiten het bereik van kleine kinderen op een minimale hoogte van 1,5 m boven vloeren, overloop, trappen of een ander aangrenzend loopvlak, en uit de buurt van ALLE bewegende delen van de deur.
• Houd afstandsbedieningen ALTIJD buiten het bereik van kinderen. Sta kinderen NOOIT toe om afstandsbedieningen te bedienen of ermee te spelen.
• Activeer het hek of de deur ALLEEN wanneer deze duidelijk te zien is, correct is afgesteld en er geen obstakels zijn voor de deurbeweging.
• Houd het hek of de garagedeur ALTIJD in het zicht totdat deze volledig gesloten is. Sta NOOIT toe dat iemand het pad van een bewegend hek of deur kruist.
