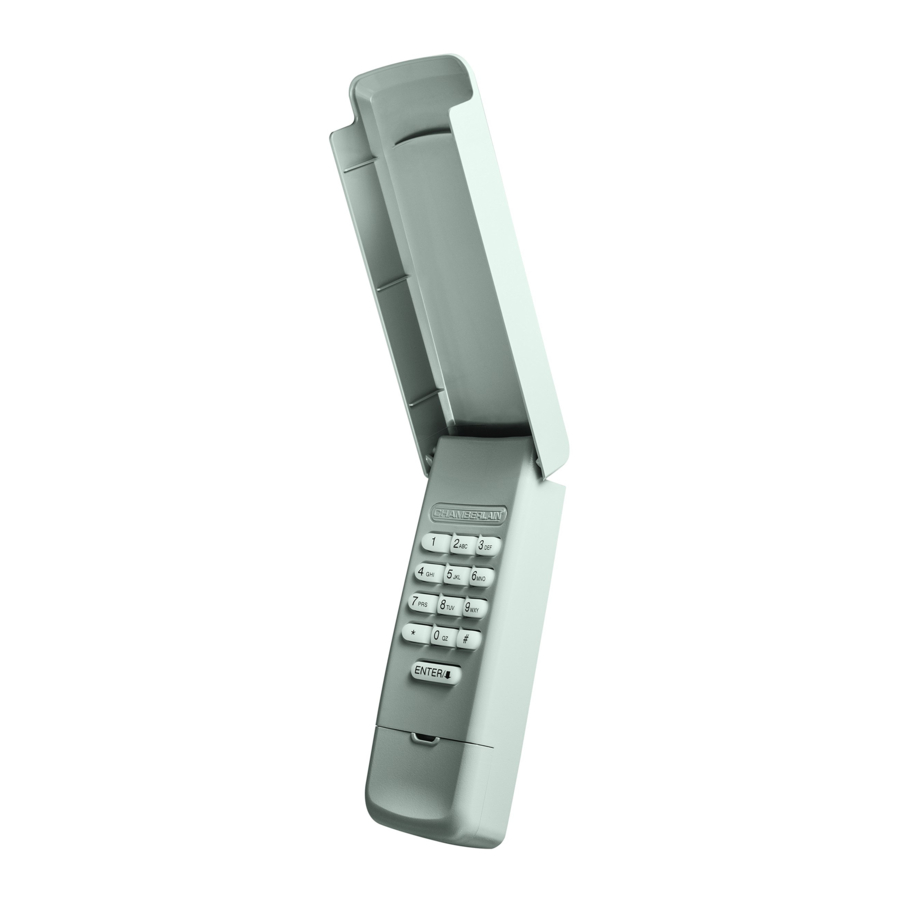

Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Manuale del sistema di accesso senza chiave

INTRODUZIONE

Per l'uso con gli aprigarage Chamberlain prodotti dopo il 1° gennaio 1993. L'aprigarage si attiva quando vengono premuti il numero di identificazione personale (PIN) a 4 cifre e il pulsante ENTER sul sistema di accesso senza chiave.
Installare la batteria e programmare il sistema di accesso senza chiave prima dell'installazione. Assicurarsi che l'aprigarage abbia una lampadina funzionante, poiché è un indicatore di programmazione.

PRIMA DI INIZIARE

Individuare il pulsante Learn sull'aprigarage. NOTA: il vostro aprigarage potrebbe avere un aspetto diverso.

PROGRAMMA

1. Tenere premuti i pulsanti * e # finché le luci sulla tastiera smettono di lampeggiare.

2. Inserire un numero di identificazione personale (PIN) a 4 cifre a scelta, quindi premere il pulsante #.

3. Premere e rilasciare il pulsante ENTER sul sistema di accesso senza chiave il numero di volte corrispondente al tipo di aprigarage:


   TIPO DI APRIGARAGE	NUMERO DI PRESSIONI
   Pulsante Learn giallo (315 e 390 MHz Security+ 2.0®)	1
   Pulsante Learn viola (315 MHz Security+®)	2
   Pulsante Learn rosso/arancione (390 MHz Security+®)	3
   Pulsante Learn verde (390 MHz Billion Code)	4

4. Premere e rilasciare il pulsante 0.

5. Premere e rilasciare il pulsante Learn sull'aprigarage. Il LED Learn si accenderà. Entro 30 secondi...

6. Inserire il PIN a 4 cifre, quindi premere e rilasciare il pulsante ENTER finché le luci dell'aprigarage non lampeggiano o si sentono due clic.

7. Per testare, inserire il PIN, quindi premere il pulsante ENTER. L'aprigarage si attiverà.


Per programmare il sistema di accesso senza chiave per più di un aprigarage, ripetere i passaggi di programmazione utilizzando un nuovo PIN per ogni aprigarage aggiuntivo.
Per ulteriori istruzioni di programmazione o ulteriore assistenza, visitare il sito
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

INSTALLAZIONE

1. Selezionare una posizione per montare il sistema di accesso senza chiave a un'altezza minima di 1,5 m (5 piedi) fuori dalla portata dei bambini.
2. Rimuovere il coperchio della batteria e la batteria.
3. Segnare il foro di montaggio superiore e praticare un foro pilota di 3,2 mm (1/8 di pollice).
4. Installare la vite superiore, lasciando sporgere 3,2 mm (1/8 di pollice) sopra la superficie. Posizionare il sistema di accesso senza chiave sopra la vite superiore.
5. Segnare il foro inferiore e praticare un foro pilota di 3,2 mm (1/8 di pollice). Installare la vite inferiore. Non serrare eccessivamente per evitare di rompere l'alloggiamento in plastica.
6. Reinstallare la batteria e riposizionare il coperchio.

FUNZIONAMENTO

L'aprigarage si attiva quando vengono premuti il PIN e il pulsante ENTER. La tastiera lampeggerà per 15 secondi, durante i quali il pulsante ENTER può essere utilizzato per fermare, avviare o invertire la porta.
Se viene premuto accidentalmente il numero sbagliato, premere il PIN corretto, quindi il pulsante ENTER. Il sistema di accesso senza chiave trasmetterà solo le ultime quattro cifre premute prima del pulsante ENTER.
CHIUSURA A UN PULSANTE: il sistema di accesso senza chiave ha una funzione che consente di chiudere la porta utilizzando il pulsante ENTER anziché un PIN.
NOTA: questa funzione non è disponibile sugli aprigarage prodotti prima del 2006 o su un ricevitore esterno.

Per disattivare la funzione di chiusura a un pulsante:
Tenere premuti i pulsanti 1 e 9 per 10 secondi. La tastiera lampeggerà quattro volte quando la funzione di chiusura a un pulsante è disattivata.

Per attivare la funzione di chiusura a un pulsante:
Tenere premuti i pulsanti 1 e 9 per 10 secondi. La tastiera lampeggerà due volte quando la funzione di chiusura a un pulsante è attivata.

BATTERIA

Per prevenire possibili LESIONI GRAVI o MORTE:

• NON permettere MAI ai bambini piccoli di avvicinarsi alle batterie.
• In caso di ingestione della batteria, avvisare immediatamente il medico.

Sostituire la batteria quando la tastiera si attenua o non si illumina dopo aver premuto un pulsante.
Smaltire correttamente la vecchia batteria.

Tastiera wireless 940EV: IFT #: RCPCH9418-0361
Tastiera wireless 940EVC: IFT #: RCPCH9418-0361-A1

PARTI DI RICAMBIO

Batteria: 10A25
Coperchio della tastiera: 41D621
Coperchio della batteria: 41D541

Per prevenire possibili LESIONI GRAVI o MORTE a causa di un cancello o di una porta del garage in movimento:

• Installare il controllo di accesso senza chiave in vista della porta del garage, fuori dalla portata dei bambini piccoli a un'altezza minima di 1,5 m (5 piedi) sopra pavimenti, pianerottoli, gradini o qualsiasi altra superficie di camminamento adiacente e lontano da TUTTE le parti mobili della porta.
• Tenere SEMPRE i telecomandi fuori dalla portata dei bambini. NON permettere MAI ai bambini di utilizzare o giocare con i telecomandi.
• Attivare il cancello o la porta SOLO quando è chiaramente visibile, è regolato correttamente e non ci sono ostacoli al movimento della porta.
• Tenere SEMPRE il cancello o la porta del garage in vista fino alla completa chiusura. NON permettere MAI a nessuno di attraversare il percorso del cancello o della porta in movimento.
