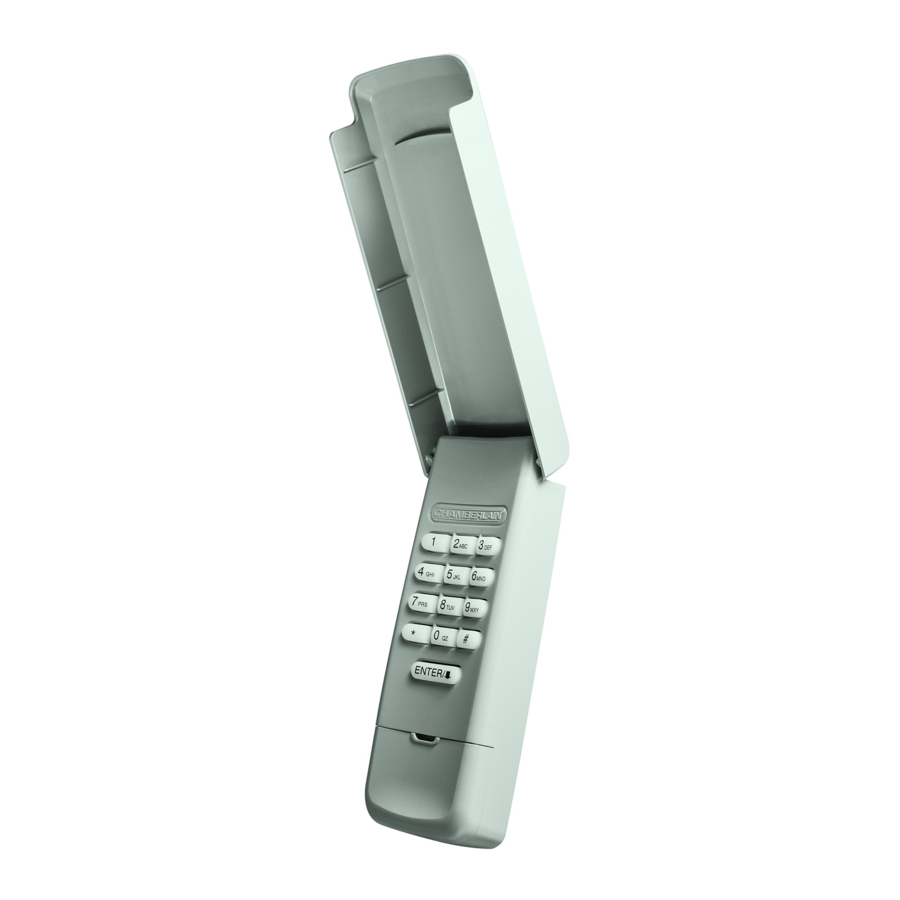

Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 – Kulc nélküli beléptető rendszer használati útmutatója

Tartalom

Kulc nélküli beléptető rendszer

BEVEZETÉS

A 1993. január 1. után gyártott Chamberlain garázskapu-nyitókhoz való. A garázskapu-nyitó akkor aktiválódik, amikor a 4 számjegyű személyi azonosító számot (PIN-kódot) és az ENTER gombot megnyomják a kulc nélküli beléptetőn.
A felszerelés előtt helyezze be az elemet, és programozza be a kulc nélküli beléptetőt. Győződjön meg arról, hogy a garázskapu-nyitón működő izzó van, mert ez a programozási jelző.

ELSŐ LÉPÉSEK

Keresse meg a Learn gombot a garázskapu-nyitón. MEGJEGYZÉS: A garázskapu-nyitója eltérően nézhet ki.

PROGRAMOZÁS

  1. Tartsa lenyomva a * és a # gombot, amíg a billentyűzet fényei abbahagyják a villogást.
  2. Adjon meg egy tetszőleges 4 számjegyű személyi azonosító számot (PIN-kódot), majd nyomja meg a # gombot.
  3. Nyomja meg és engedje fel az ENTER gombot a kulc nélküli beléptetőn annyiszor, amennyi a garázskapu-nyitó típusának megfelel:
    GARÁZSKAPU-NYITÓ TÍPUSA NYOMÁSOK SZÁMA
    Sárga Learn gomb (315 és 390 MHz Security+ 2.0®) 1
    Lila Learn gomb (315 MHz Security+®) 2
    Piros/narancssárga Learn gomb (390 MHz Security+®) 3
    Zöld Learn gomb (390 MHz Billion Code) 4
  4. Nyomja meg és engedje fel a 0 gombot.
  5. Nyomja meg és engedje fel a Learn gombot a garázskapu-nyitón. A Learn LED világítani fog. 30 másodpercen belül...
  6. Adja meg a 4 számjegyű PIN-kódot, majd nyomja meg és engedje fel az ENTER gombot, amíg a garázskapu-nyitó lámpái felvillannak, vagy két kattanás hallható.
  7. A teszteléshez adja meg a PIN-kódot, majd nyomja meg az ENTER gombot. A garázskapu-nyitó aktiválódni fog.

Ahhoz, hogy a kulc nélküli beléptetőt több garázskapu-nyitóhoz programozza, ismételje meg a programozási lépéseket minden további garázskapu-nyitóhoz új PIN-kóddal.
További programozási utasításokért vagy további segítségért látogasson el a következő oldalra:
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

FELSZERELÉS

  1. Válasszon egy helyet a kulc nélküli beléptető felszereléséhez legalább 5 láb (1,5 m) magasságban, gyermekektől elzárva.
  2. Távolítsa el az elemtartó fedelét és az elemet.
  3. Jelölje meg a felső rögzítőfuratot, és fúrjon egy 1/8 hüvelyk (3,2 mm) vezetőfuratot.
  4. Szerelje be a felső csavart úgy, hogy 1/8 hüvelyk (3,2 mm) kinyúljon a felület fölé. Helyezze a kulc nélküli beléptetőt a felső csavar fölé.
  5. Jelölje meg az alsó furatot, és fúrjon egy 1/8 hüvelyk (3,2 mm) vezetőfuratot. Szerelje be az alsó csavart. Ne húzza túl, hogy elkerülje a műanyag ház repedését.
  6. Helyezze vissza az elemet, és tegye vissza a fedelet.

MŰKÖDÉS

A garázskapu-nyitó akkor aktiválódik, amikor a PIN-kódot és az ENTER gombot megnyomják. A billentyűzet 15 másodpercig villog, ezalatt az idő alatt az ENTER gombbal le lehet állítani, el lehet indítani vagy meg lehet fordítani az ajtót.
Ha véletlenül rossz számot nyomott meg, nyomja meg a helyes PIN-kódot, majd az ENTER gombot. A kulc nélküli beléptető csak az utolsó négy számjegyet továbbítja, amelyeket az ENTER gomb előtt megnyomtak.
EGY GOMBOS ZÁRÁS: A kulc nélküli beléptető rendelkezik egy olyan funkcióval, amely lehetővé teszi az ajtó bezárását a PIN-kód helyett az ENTER gombbal.
MEGJEGYZÉS: Ez a funkció nem érhető el a 2006 előtt gyártott garázskapu-nyitókon vagy egy külső vevőegységen.

Az egy gombos zárás funkció kikapcsolása:
Tartsa lenyomva az 1-es és a 9-es gombot 10 másodpercig. A billentyűzet négyszer felvillan, amikor az egy gombos zárás funkció ki van kapcsolva.

Az egy gombos zárás funkció bekapcsolása:
Tartsa lenyomva az 1-es és a 9-es gombot 10 másodpercig. A billentyűzet kétszer felvillan, amikor az egy gombos zárás funkció be van kapcsolva.

ELEM


A lehetséges SÚLYOS SÉRÜLÉS vagy HALÁL elkerülése érdekében:

  • SOHA ne engedjen kisgyermekeket az elemek közelébe.
  • Ha az elemet lenyelték, azonnal értesítse az orvost.

Cserélje ki az elemet, ha a billentyűzet elsötétül, vagy nem világít a gomb megnyomása után.
A használt elemet megfelelően ártalmatlanítsa.

Vezeték nélküli billentyűzet 940EV: IFT #: RCPCH9418-0361
Vezeték nélküli billentyűzet 940EVC: IFT #: RCPCH9418-0361-A1

CSERÉLHETŐ ALKATRÉSZEK

Elem: 10A25
Billentyűzet fedele: 41D621
Elemtartó fedele: 41D541


A mozgó kapu vagy garázskapu okozta lehetséges SÚLYOS SÉRÜLÉS vagy HALÁL elkerülése érdekében:

  • A kulc nélküli beléptető vezérlőt a garázskapu látótávolságán belül, kisgyermekektől elzárva, a padló, a leszállók, a lépcsők vagy bármely más szomszédos járófelület felett legalább 5 láb (1,5 m) magasságban, és az ajtó MINDEN mozgó alkatrészétől távol szerelje fel.
  • A távirányítókat MINDIG tartsa gyermekektől elzárva. SOHA ne engedje, hogy gyermekek kezeljék a távirányítókat, vagy játsszanak velük.
  • A kaput vagy az ajtót CSAK akkor aktiválja, ha az jól látható, megfelelően van beállítva, és nincsenek akadályok az ajtó útjában.
  • A kaput vagy a garázskaput MINDIG tartsa szemmel, amíg teljesen be nem záródik. SOHA ne engedje, hogy bárki is keresztezze a mozgó kapu vagy ajtó útját.
