Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Руководство по системе бесключевого доступа

Содержание

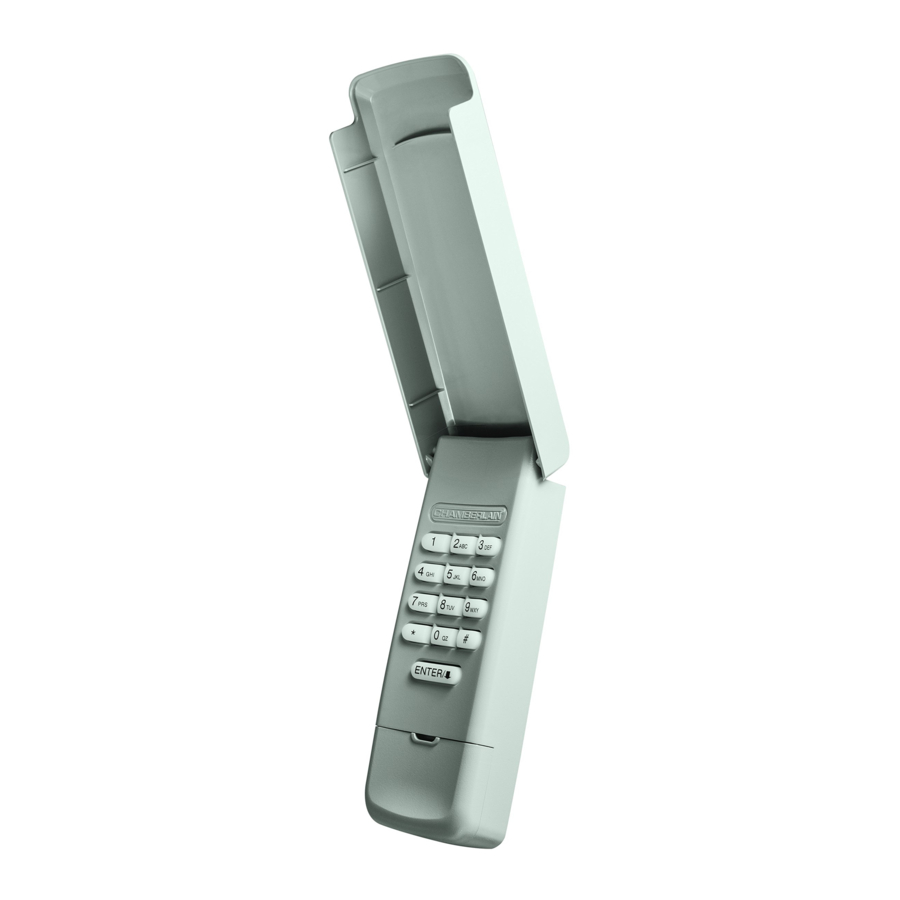

Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Система бесключевого доступа

ВВЕДЕНИЕ

Для использования с приводами гаражных ворот Chamberlain, произведенными после 1 января 1993 года. Привод гаражных ворот активируется при нажатии 4-значного персонального идентификационного номера (PIN) и кнопки ENTER на системе бесключевого доступа.
Установите батарею и запрограммируйте систему бесключевого доступа перед установкой. Убедитесь, что в приводе гаражных ворот установлена рабочая лампочка, так как она является индикатором программирования.

НАЧАЛО РАБОТЫ

Найдите кнопку Learn на приводе гаражных ворот. ПРИМЕЧАНИЕ: Ваш привод гаражных ворот может выглядеть иначе.
Кнопка Learn на приводе гаражных ворот

ПРОГРАММИРОВАНИЕ

  1. Нажмите и удерживайте кнопки * и # до тех пор, пока не перестанут мигать индикаторы на клавиатуре.
    Кнопка *
  2. Введите 4-значный персональный идентификационный номер (PIN) по вашему выбору, затем нажмите кнопку #.
    Кнопка #
  3. Нажмите и отпустите кнопку ENTER на системе бесключевого доступа столько раз, сколько соответствует типу вашего привода гаражных ворот:
    ТИП ПРИВОДА ГАРАЖНЫХ ВОРОТ КОЛИЧЕСТВО НАЖАТИЙ
    Желтая кнопка Learn (315 и 390 MHz Security+ 2.0®) 1
    Фиолетовая кнопка Learn (315 MHz Security+®) 2
    Красная/Оранжевая кнопка Learn (390 MHz Security+®) 3
    Зеленая кнопка Learn (390 MHz Billion Code) 4
  4. Нажмите и отпустите кнопку 0.
    Кнопка 0
  5. Нажмите и отпустите кнопку Learn на приводе гаражных ворот. Загорится индикатор Learn. В течение 30 секунд...
    Кнопка Learn
  6. Введите свой 4-значный PIN-код, затем нажимайте и отпускайте кнопку ENTER до тех пор, пока не мигнут индикаторы привода гаражных ворот или не будет слышно два щелчка.
    Кнопка ENTER
  7. Чтобы проверить, введите свой PIN-код, затем нажмите кнопку ENTER. Привод гаражных ворот активируется.
    Клавиатура

Чтобы запрограммировать систему бесключевого доступа для нескольких приводов гаражных ворот, повторите шаги программирования, используя новый PIN-код для каждого дополнительного привода гаражных ворот.
Для получения дополнительных инструкций по программированию или дополнительной помощи посетите сайт
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

УСТАНОВКА

Система бесключевого доступа

  1. Выберите место для установки системы бесключевого доступа на высоте не менее 1,5 м (5 футов) в недоступном для детей месте.
  2. Снимите крышку батарейного отсека и батарею.
  3. Отметьте верхнее монтажное отверстие и просверлите направляющее отверстие диаметром 3,2 мм (1/8 дюйма).
  4. Установите верхний винт, оставив 3,2 мм (1/8 дюйма) над поверхностью. Установите систему бесключевого доступа над верхним винтом.
  5. Отметьте нижнее отверстие и просверлите направляющее отверстие диаметром 3,2 мм (1/8 дюйма). Установите нижний винт. Не перетягивайте, чтобы не сломать пластиковый корпус.
  6. Установите батарею и закройте крышку.

РАБОТА

Привод гаражных ворот активируется при нажатии PIN-кода и кнопки ENTER. Клавиатура будет мигать в течение 15 секунд, в течение этого времени кнопку ENTER можно использовать для остановки, запуска или реверсирования двери.
Если случайно нажата неправильная цифра, нажмите правильный PIN-код, а затем кнопку ENTER. Система бесключевого доступа будет передавать только последние четыре цифры, которые были нажаты перед кнопкой ENTER.
ЗАКРЫТИЕ ОДНОЙ КНОПКОЙ: Система бесключевого доступа имеет функцию, позволяющую закрывать дверь с помощью кнопки ENTER вместо PIN-кода.
ПРИМЕЧАНИЕ: Эта функция недоступна на приводах гаражных ворот, выпущенных до 2006 года, или на внешнем приемнике.
Кнопка ENTER

Чтобы отключить функцию закрытия одной кнопкой:
Нажмите и удерживайте кнопки 1 и 9 в течение 10 секунд. Клавиатура мигнет четыре раза, когда функция закрытия одной кнопкой будет отключена.
Кнопки 1 и 9

Чтобы активировать функцию закрытия одной кнопкой:
Нажмите и удерживайте кнопки 1 и 9 в течение 10 секунд. Клавиатура мигнет дважды, когда функция закрытия одной кнопкой будет активирована.
Кнопки 1 и 9

БАТАРЕЯ

Предупреждение
Чтобы предотвратить возможные СЕРЬЕЗНЫЕ ТРАВМЫ или СМЕРТЬ:

  • НИКОГДА не допускайте маленьких детей к батареям.
  • Если батарея проглочена, немедленно обратитесь к врачу.

Замените батарею, когда клавиатура станет тусклой или не загорается после нажатия кнопки.
Утилизируйте старую батарею надлежащим образом.
Батарея
Беспроводная клавиатура 940EV: IFT #: RCPCH9418-0361
Беспроводная клавиатура 940EVC: IFT #: RCPCH9418-0361-A1

ЗАПАСНЫЕ ЧАСТИ

Батарея: 10A25
Крышка клавиатуры: 41D621
Крышка батарейного отсека: 41D541

Предупреждение
Чтобы предотвратить возможные СЕРЬЕЗНЫЕ ТРАВМЫ или СМЕРТЬ от движущихся ворот или гаражных ворот:

  • Установите систему бесключевого доступа в пределах видимости гаражных ворот, в недоступном для маленьких детей месте на минимальной высоте 1,5 м (5 футов) над полом, площадками, ступенями или любой другой прилегающей пешеходной поверхностью, а также вдали от ВСЕХ движущихся частей двери.
  • ВСЕГДА храните пульты дистанционного управления в недоступном для детей месте. НИКОГДА не позволяйте детям управлять пультами дистанционного управления или играть с ними.
  • Активируйте ворота или дверь ТОЛЬКО тогда, когда их хорошо видно, они правильно отрегулированы и нет препятствий для перемещения двери.
  • ВСЕГДА держите ворота или гаражные ворота в поле зрения до полного закрытия. НИКОГДА не позволяйте никому пересекать траекторию движущихся ворот или двери.

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Руководство по системе бесключевого доступа
