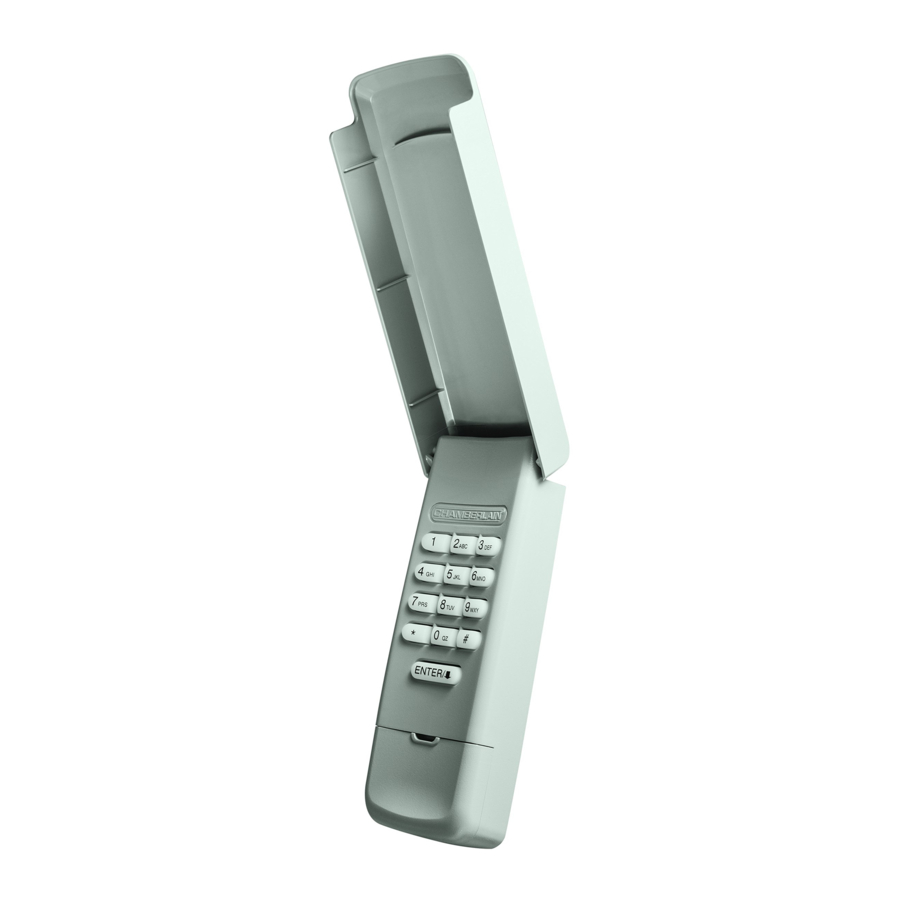

Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Instrukcja obsługi bezkluczykowego systemu wejścia

WPROWADZENIE

Do użytku z napędami do bram garażowych Chamberlain wyprodukowanymi po 1 stycznia 1993 roku. Napęd do bram garażowych aktywuje się, gdy na klawiaturze bezkluczykowej zostanie naciśnięty 4-cyfrowy osobisty numer identyfikacyjny (PIN) i przycisk ENTER.
Zainstaluj baterię i zaprogramuj klawiaturę bezkluczykową przed instalacją. Upewnij się, że napęd do bram garażowych ma sprawną żarówkę, ponieważ jest to wskaźnik programowania.

PIERWSZE KROKI

Znajdź przycisk Learn na napędzie do bram garażowych. UWAGA: Twój napęd do bram garażowych może wyglądać inaczej.

PROGRAMOWANIE

1. Naciśnij i przytrzymaj przyciski * i #, aż lampki na klawiaturze przestaną migać.

2. Wprowadź wybrany 4-cyfrowy osobisty numer identyfikacyjny (PIN), a następnie naciśnij przycisk #.

3. Naciśnij i zwolnij przycisk ENTER na klawiaturze bezkluczykowej tyle razy, ile odpowiada typowi napędu do bram garażowych:


   TYP NAPĘDU DO BRAM GARAŻOWYCH	LICZBA NACIŚNIĘĆ
   Żółty przycisk Learn (315 i 390 MHz Security+ 2.0®)	1
   Fioletowy przycisk Learn (315 MHz Security+®)	2
   Czerwony/Pomarańczowy przycisk Learn (390 MHz Security+®)	3
   Zielony przycisk Learn (390 MHz Billion Code)	4

4. Naciśnij i zwolnij przycisk 0.

5. Naciśnij i zwolnij przycisk Learn na napędzie do bram garażowych. Dioda Learn zaświeci się. W ciągu 30 sekund...

6. Wprowadź swój 4-cyfrowy numer PIN, a następnie naciskaj i zwalniaj przycisk ENTER, aż lampki napędu do bram garażowych zaczną migać lub usłyszysz dwa kliknięcia.

7. Aby przetestować, wprowadź swój numer PIN, a następnie naciśnij przycisk ENTER. Napęd do bram garażowych zostanie aktywowany.


Aby zaprogramować klawiaturę bezkluczykową do więcej niż jednego napędu do bram garażowych, powtórz kroki programowania, używając nowego numeru PIN dla każdego dodatkowego napędu do bram garażowych.
Dodatkowe instrukcje programowania lub dodatkową pomoc można znaleźć na stronie
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

INSTALACJA

1. Wybierz miejsce do zamontowania klawiatury bezkluczykowej na minimalnej wysokości 1,5 m (5 stóp) poza zasięgiem dzieci.
2. Zdejmij pokrywę baterii i wyjmij baterię.
3. Zaznacz górny otwór montażowy i wywierć otwór prowadzący o średnicy 3,2 mm (1/8 cala).
4. Wkręć górną śrubę, pozostawiając 3,2 mm (1/8 cala) nad powierzchnią. Ustaw klawiaturę bezkluczykową nad górną śrubą.
5. Zaznacz dolny otwór i wywierć otwór prowadzący o średnicy 3,2 mm (1/8 cala). Wkręć dolną śrubę. Nie dokręcaj zbyt mocno, aby uniknąć pęknięcia obudowy z tworzywa sztucznego.
6. Włóż ponownie baterię i załóż pokrywę.

DZIAŁANIE

Napęd do bram garażowych aktywuje się po naciśnięciu numeru PIN i przycisku ENTER. Klawiatura będzie migać przez 15 sekund, w tym czasie przycisk ENTER może być używany do zatrzymywania, uruchamiania lub zmiany kierunku ruchu drzwi.
Jeśli przypadkowo zostanie naciśnięty zły numer, naciśnij prawidłowy numer PIN, a następnie przycisk ENTER. Klawiatura bezkluczykowa będzie przesyłać tylko ostatnie cztery cyfry, które zostały naciśnięte przed naciśnięciem przycisku ENTER.
ZAMYKANIE JEDNYM PRZYCISKIEM: Klawiatura bezkluczykowa posiada funkcję, która umożliwia zamknięcie drzwi za pomocą przycisku ENTER zamiast numeru PIN.
UWAGA: Ta funkcja nie jest dostępna w napędach do bram garażowych wyprodukowanych przed 2006 rokiem ani w odbiorniku zewnętrznym.

Aby dezaktywować funkcję zamykania jednym przyciskiem:
Naciśnij i przytrzymaj przyciski 1 i 9 przez 10 sekund. Klawiatura zamiga cztery razy, gdy funkcja zamykania jednym przyciskiem zostanie dezaktywowana.

Aby aktywować funkcję zamykania jednym przyciskiem:
Naciśnij i przytrzymaj przyciski 1 i 9 przez 10 sekund. Klawiatura zamiga dwa razy, gdy funkcja zamykania jednym przyciskiem zostanie aktywowana.

BATERIA

Aby zapobiec poważnym OBRAŻENIOM lub ŚMIERCI:

• NIGDY nie pozwalaj małym dzieciom zbliżać się do baterii.
• W przypadku połknięcia baterii natychmiast powiadom lekarza.

Wymień baterię, gdy klawiatura przyciemni się lub nie zaświeci się po naciśnięciu przycisku.
Zużyte baterie należy utylizować w odpowiedni sposób.

Bezprzewodowa klawiatura 940EV: IFT #: RCPCH9418-0361
Bezprzewodowa klawiatura 940EVC: IFT #: RCPCH9418-0361-A1

CZĘŚCI ZAMIENNE

Bateria: 10A25
Pokrywa klawiatury: 41D621
Pokrywa baterii: 41D541

Aby zapobiec poważnym OBRAŻENIOM lub ŚMIERCI spowodowanym przez ruchomą bramę lub bramę garażową:

• Zainstaluj bezkluczykowy panel sterowania w zasięgu wzroku bramy garażowej, poza zasięgiem małych dzieci na minimalnej wysokości 1,5 m (5 stóp) nad podłogą, podestem, schodami lub inną przyległą powierzchnią do chodzenia oraz z dala od WSZYSTKICH ruchomych części drzwi.
• Należy ZAWSZE przechowywać piloty zdalnego sterowania poza zasięgiem dzieci. NIGDY nie pozwalaj dzieciom na obsługę ani zabawę pilotami zdalnego sterowania.
• Aktywuj bramę lub drzwi TYLKO wtedy, gdy jest ona dobrze widoczna, prawidłowo wyregulowana i nie ma przeszkód na drodze drzwi.
• Należy ZAWSZE mieć bramę lub bramę garażową w zasięgu wzroku, aż do całkowitego zamknięcia. NIGDY nie pozwalaj nikomu przechodzić przez ścieżkę poruszającej się bramy lub drzwi.

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.
