Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Manual Sistem Masuk Tanpa Kunci

Isi

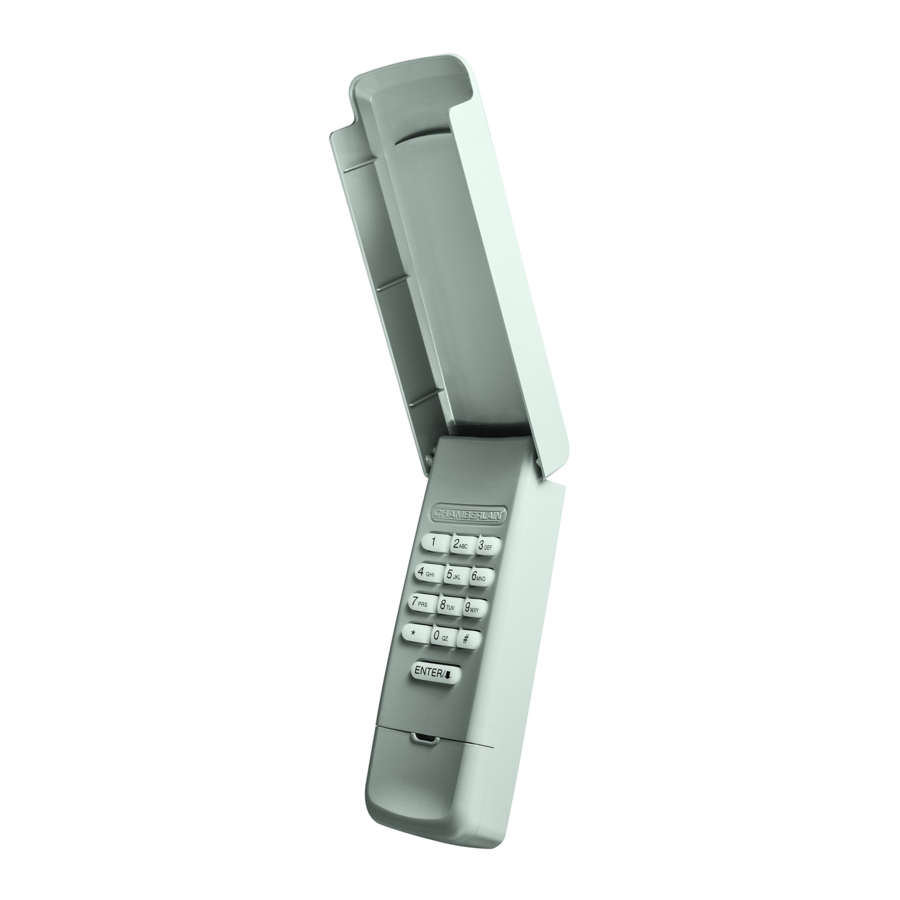

Papan tombol nirkabel terbuka

PENDAHULUAN

Untuk digunakan dengan pembuka pintu garasi Chamberlain yang diproduksi setelah 1 Januari 1993. Pembuka pintu garasi aktif ketika Nomor Identifikasi Pribadi (PIN) 4 digit dan tombol ENTER ditekan pada Keyless Entry.
Pasang baterai dan program Keyless Entry sebelum pemasangan. Pastikan pembuka pintu garasi memiliki bohlam yang berfungsi karena ini merupakan indikator pemrograman.

MEMULAI

Temukan tombol Learn pada pembuka pintu garasi. CATATAN: Pembuka pintu garasi Anda mungkin terlihat berbeda.
Tombol belajar pada pembuka pintu garasi

PROGRAM

  1. Tekan dan tahan tombol * dan # hingga lampu pada keypad berhenti berkedip.
    Tombol bintang dan pagar
  2. Masukkan nomor identifikasi pribadi (PIN) 4 digit pilihan Anda, lalu tekan tombol #.
    Pagar
  3. Tekan dan lepaskan tombol ENTER pada Keyless Entry sebanyak jumlah yang sesuai dengan jenis pembuka pintu garasi Anda:
    JENIS PEMBUKA PINTU GARASI # TEKANAN
    Tombol Yellow Learn (315 dan 390 MHz Security+ 2.0®) 1
    Tombol Purple Learn (315 MHz Security+®) 2
    Tombol Red/Orange Learn (390 MHz Security+®) 3
    Tombol Green Learn (390 MHz Billion Code) 4
  4. Tekan dan lepaskan tombol 0.
    Nol
  5. Tekan dan lepaskan tombol Learn pada pembuka pintu garasi. LED Learn akan menyala. Dalam 30 detik...
    Tombol belajar
  6. Masukkan PIN 4 digit Anda, lalu tekan dan lepaskan tombol ENTER hingga lampu pembuka pintu garasi berkedip atau terdengar dua bunyi klik.
    Memasukkan pin dan tombol enter
  7. Untuk menguji, masukkan PIN Anda, lalu tekan tombol ENTER. Pembuka pintu garasi akan aktif.
    Tombol masuk dengan panah

Untuk memprogram Keyless Entry ke lebih dari satu pembuka pintu garasi, ulangi langkah-langkah pemrograman menggunakan PIN baru untuk setiap pembuka pintu garasi tambahan.
Untuk instruksi pemrograman tambahan atau bantuan tambahan, kunjungi
http://www.chamberlain.com/CatalogResourcesV3/en-us/shared/files/tucmanuals/114A5071.pdf

PEMASANGAN

Dua sekrup dipasang

  1. Pilih lokasi untuk memasang Keyless Entry dengan ketinggian minimal 5 kaki (1,5 m) dari jangkauan anak-anak.
  2. Lepaskan penutup baterai dan baterai.
  3. Tandai lubang pemasangan atas dan bor lubang pilot 1/8 inci (3,2 mm).
  4. Pasang sekrup atas, sisakan 1/8 inci (3,2 mm) menonjol di atas permukaan. Posisikan Keyless Entry di atas sekrup atas.
  5. Tandai lubang bawah dan bor lubang pilot 1/8 inci (3,2 mm). Pasang sekrup bawah. Jangan terlalu kencang untuk menghindari retaknya rumah plastik.
  6. Pasang kembali baterai dan pasang kembali penutup.

OPERASI

Pembuka pintu garasi aktif ketika PIN dan tombol ENTER ditekan. Keypad akan berkedip selama 15 detik, selama waktu itu tombol ENTER dapat digunakan untuk menghentikan, memulai, atau membalikkan pintu.
Jika nomor yang salah tidak sengaja ditekan, tekan PIN yang benar lalu tombol ENTER. Keyless Entry hanya akan mengirimkan empat digit terakhir yang ditekan sebelum tombol ENTER.
SATU TOMBOL TUTUP: Keyless Entry memiliki fitur yang memungkinkan pintu ditutup menggunakan tombol ENTER alih-alih PIN.
CATATAN: Fitur ini tidak tersedia pada pembuka pintu garasi yang diproduksi sebelum tahun 2006 atau penerima eksternal.
Tombol enter yang digunakan untuk menutup

Untuk menonaktifkan fitur satu tombol tutup:
Tekan dan tahan tombol 1 dan 9 selama 10 detik. Keypad akan berkedip empat kali saat fitur satu tombol tutup dinonaktifkan.
Tombol 1 dan 9

Untuk mengaktifkan fitur satu tombol tutup:
Tekan dan tahan tombol 1 dan 9 selama 10 detik. Keypad akan berkedip dua kali saat fitur satu tombol tutup diaktifkan.
Tombol 1 dan 9

BATERAI

Peringatan
Untuk mencegah kemungkinan CEDERA SERIUS atau KEMATIAN:

  • JANGAN PERNAH membiarkan anak kecil berada di dekat baterai.
  • Jika baterai tertelan, segera beri tahu dokter.

Ganti baterai saat keypad menjadi redup atau tidak menyala setelah tombol ditekan.
Buang baterai lama dengan benar.
Baterai
Keypad Nirkabel 940EV: IFT #: RCPCH9418-0361
Keypad Nirkabel 940EVC: IFT #: RCPCH9418-0361-A1

SUKU CADANG PENGGANTI

Baterai: 10A25
Penutup Keypad: 41D621
Penutup Baterai: 41D541

Peringatan
Untuk mencegah kemungkinan CEDERA SERIUS atau KEMATIAN akibat gerbang atau pintu garasi yang bergerak:

  • Pasang Keyless Entry Control dalam jangkauan pandang pintu garasi, jauh dari jangkauan anak kecil dengan ketinggian minimal 5 kaki (1,5 m) di atas lantai, tempat pendaratan, tangga, atau permukaan berjalan yang berdekatan, dan jauh dari SEMUA bagian pintu yang bergerak.
  • SELALU jauhkan remote control dari jangkauan anak-anak. JANGAN PERNAH mengizinkan anak-anak mengoperasikan, atau bermain dengan remote control.
  • Aktifkan gerbang atau pintu HANYA jika dapat dilihat dengan jelas, disesuaikan dengan benar, dan tidak ada penghalang pada pergerakan pintu.
  • SELALU awasi gerbang atau pintu garasi sampai tertutup sepenuhnya. JANGAN PERNAH mengizinkan siapa pun untuk melintasi jalur gerbang atau pintu yang bergerak.

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Chamberlain 940EV, 940EV-P2, 940EVC, 940EVC-P2 - Manual Sistem Masuk Tanpa Kunci
