Manual del medidor Hach Pocket Pro, Pocket Pro pH

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

Especificación	Detalles
Dimensiones (An x Pr x Al)	37 x 30 x 170 mm (1,45 x 1,18 x 6,69 pulg.)
Clasificación de la carcasa	IP67
Peso	135 g (0,297 lb) con baterías
Requisitos de alimentación (internos)	Pilas alcalinas AAA (4x)
Duración de la batería	Pocket Pro: 450 horas Pocket Pro+: 450 horas (200 horas con la luz de fondo encendida)
Temperatura de funcionamiento	0 a 50°C (32 a 122°F)
Temperatura de almacenamiento	–20 a 60°C (–4 a 140°F)
Humedad de funcionamiento	80% (sin condensación)
Altitud	2000 m (6562 ft)
Rango del instrumento	0,0 a 14,0 pH
Resolución	Pocket Pro: 0,1 pH; Pocket Pro+: 0,01 pH
Precisión[1]	Pocket Pro: ±0,1 pH; Pocket Pro+: ±0,02 pH
Puntos de calibración	Pocket Pro: 3 puntos (automático); Pocket Pro+: 3 puntos (automático) o 2 puntos (personalizado) Nota: La calibración de la temperatura no está disponible.
Estándares de calibración de reconocimiento automático	USA: 4,01, 7,00, 10,01 pH; NIST: 4,01, 6,86, 9,18 pH
Certificaciones	Marca CE, FCC, Industry Canada, KC Mark, RCM, China RoHS
Garantía	6 meses para el medidor Pocket Pro, 1 año para el medidor Pocket Pro+ y 6 meses para el sensor de repuesto solo por fallos de fabricación. Los daños por el uso no están cubiertos.

¹ Basado en una calibración de 3 puntos y los estándares de calibración a la misma temperatura que las muestras medidas. También válido para 5,5 a 8,5 pH basado en una calibración de 1 punto, 0,0 a 8,5 pH basado en una calibración de 2 puntos con estándares de pH 7 y pH 4, o 5,5 a 14 pH basado en una calibración de 2 puntos con estándares de pH 7 y pH 10.

Información general

En ningún caso el fabricante será responsable de los daños que resulten de cualquier uso indebido del producto o del incumplimiento de las instrucciones del manual. El fabricante se reserva el derecho de realizar cambios en este manual y en los productos que describe en cualquier momento, sin previo aviso ni obligación. Las ediciones revisadas se encuentran en el sitio web del fabricante.

Información de seguridad

El fabricante no se responsabiliza de los daños debidos a la aplicación o el uso indebido de este producto, incluidos, entre otros, los daños directos, incidentales y consecuentes, y renuncia a dichos daños en la máxima medida permitida por la ley aplicable. El usuario es el único responsable de identificar los riesgos críticos de la aplicación e instalar los mecanismos adecuados para proteger los procesos durante un posible mal funcionamiento del equipo.

Lea todo este manual antes de desembalar, configurar o utilizar este equipo. Preste atención a todas las declaraciones de peligro y precaución. No hacerlo podría provocar lesiones graves al operador o daños al equipo.

Asegúrese de que la protección proporcionada por este equipo no se vea afectada. No utilice ni instale este equipo de ninguna manera que no sea la especificada en este manual.

Uso de la información sobre peligros

Indica una situación potencialmente o inminentemente peligrosa que, si no se evita, provocará la muerte o lesiones graves.

Indica una situación potencialmente o inminentemente peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.

Indica una situación potencialmente peligrosa que puede provocar lesiones leves o moderadas.

AVISO
Indica una situación que, si no se evita, puede causar daños al instrumento. Información que requiere especial énfasis.

Etiquetas de precaución

Lea todas las etiquetas adheridas al instrumento. Podrían producirse lesiones personales o daños al instrumento si no se observan. Un símbolo en el instrumento se referencia en el manual con una declaración de precaución.

	Este símbolo, si se observa en el instrumento, hace referencia al manual de instrucciones para obtener información sobre el funcionamiento y/o la seguridad.
	Los equipos eléctricos marcados con este símbolo no pueden desecharse en los sistemas de eliminación domésticos o públicos europeos. Devuelva los equipos viejos o al final de su vida útil al fabricante para su eliminación sin cargo para el usuario.

Certificación

Reglamento canadiense sobre equipos que causan interferencias radioeléctricas, ICES-003, Clase B:
Los registros de pruebas de respaldo residen en el fabricante.
Este aparato digital de Clase B cumple con todos los requisitos de los Reglamentos canadienses sobre equipos que causan interferencias.

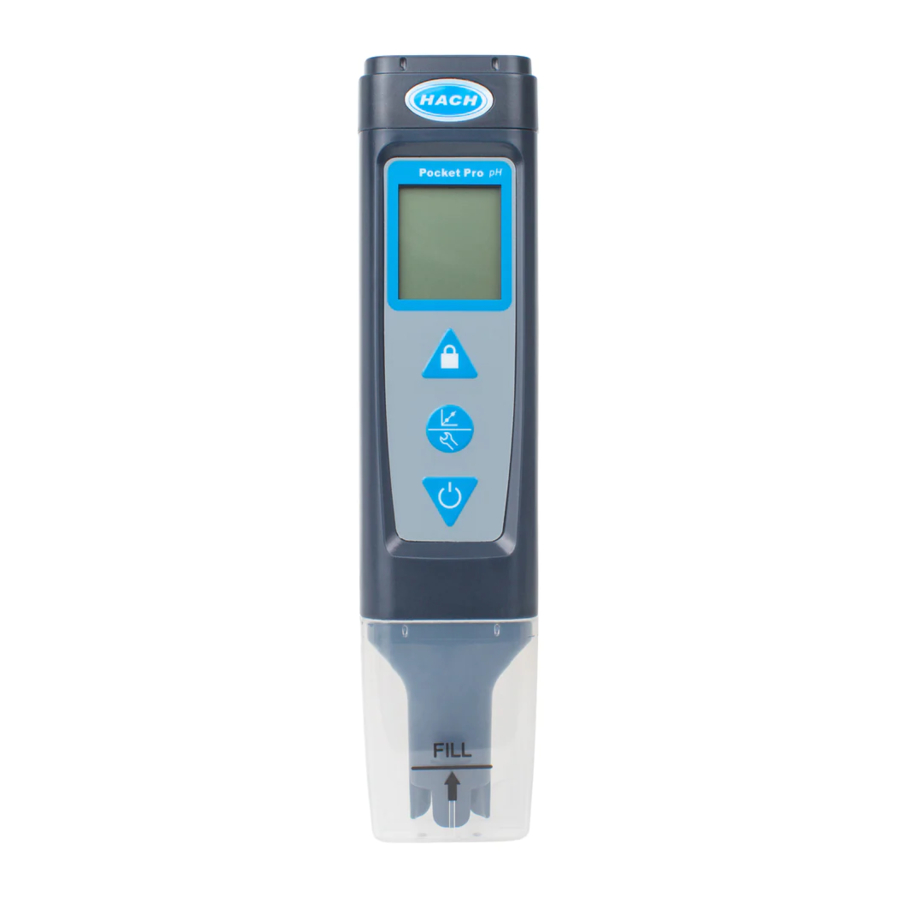

Descripción general del producto

El medidor de pH Pocket Pro^™ y el medidor de pH Pocket Pro^™+ miden el pH de muestras de agua generales. Estos medidores son impermeables y flotan.

Medidor Pocket Pro	Sensor	Accesorio para cordón
Medidor Pocket Pro+	Teclado	Clip de bolsillo
Tapa del sensor	Pantalla

Componentes del producto

Asegúrese de haber recibido todos los componentes. Si faltan o están dañados, póngase en contacto con el fabricante o con un representante de ventas inmediatamente.

Medidor Pocket Pro o medidor Pocket Pro+	Cordón
Pilas alcalinas AAA (4x)

Instale las pilas

Peligro de explosión. La instalación incorrecta de la batería puede provocar la liberación de gases explosivos. Asegúrese de que las baterías sean del mismo tipo químico aprobado y estén insertadas en la orientación correcta. No mezcle pilas nuevas y usadas.

Peligro de incendio. No se permite la sustitución de la batería. Utilice solo pilas alcalinas.

Instale las cuatro pilas alcalinas AAA en el medidor. Consulte los pasos ilustrados en la Figura siguiente.

Interfaz de usuario y navegación

Descripción de la pantalla

La siguiente figura muestra las mediciones, la información del estándar de calibración y los iconos indicadores que se muestran en la pantalla.
La tabla 1 ofrece descripciones de los iconos.

Icono de calibración	Icono de batería	Temperatura
Icono de bloqueo	Valor del parámetro	Estándar personalizado (C1, C2)4
Icono de sensor?	Estándar(es) de calibración medidos para la última calibración (bajo, medio, alto)2
Parámetro	Estándar(es) de calibración esperados3

² Se muestra después de la calibración automática
³ Se muestra durante la calibración automática
⁴ Se muestra durante la calibración personalizada.

Tabla 1 Iconos de la pantalla

Icono	Descripción
	Muestra el nivel de carga de la batería. Parpadea cuando la carga de la batería es inferior al 10 %.
	Se muestra cuando la función de bloqueo está activada. Cuando la función de bloqueo está activada, el valor del parámetro en la pantalla no cambia. Pulse para activar o desactivar la función de bloqueo.
Sensor?	Consulte Resolución de problemas
	Se muestra cuando el comprobador está en modo de calibración o cuando se debe realizar una calibración. Si aparece "?" junto al icono de calibración, la última calibración no se realizó correctamente. Cuando el ajuste ACAL está configurado en Yes (Sí) (predeterminado), aparece "?" junto al icono de calibración cuando se debe realizar una calibración.

Descripción del teclado

La figura 5 y la figura 6 muestran los teclados de Pocket Pro y Pocket Pro+. La tabla 2 ofrece las descripciones de las teclas.

Figura 5 Descripción general del teclado - Pocket Pro

Tecla de encendido

Tecla de calibración/ajustes

Tecla de bloqueo

Figura 6 Descripción general del teclado - Pocket Pro+

Tecla de encendido/retroiluminación

Tecla de calibración/ajustes

Tecla de bloqueo

Tabla 2 Funciones de las teclas

Tecla	Descripción
	Mantenga pulsado para encender o apagar.
	Mantenga pulsado para encender o apagar. Pulse para activar o desactivar la retroiluminación. Después de 1 minuto de inactividad, la retroiluminación se apaga.
	Pulse para iniciar una calibración. Para salir de una calibración, mantenga pulsado. Mantenga pulsado hasta que aparezca "SEt" en la pantalla para ir al menú de ajustes. Para salir del menú de ajustes, mantenga pulsado hasta que aparezca "End" en la pantalla. Cuando esté en el menú de ajustes, pulse para desplazarse por los ajustes. Nota: No se puede apagar mientras se está en el modo de ajustes o calibración.
	Pulse para activar o desactivar la función de bloqueo. Cuando la función de bloqueo está activada, se muestra el icono de bloqueo y el valor del parámetro en la pantalla no cambia.

Calibración

Peligro de exposición a productos químicos. Respete los procedimientos de seguridad del laboratorio y utilice todo el equipo de protección personal adecuado para los productos químicos que se manipulen. Consulte las hojas de datos de seguridad (MSDS/SDS) actuales para conocer los protocolos de seguridad.

Calibre el comprobador antes del uso inicial y cuando:

• Los resultados se desvíen
• Los resultados no sean precisos
• Aparece "?" junto al icono de calibración

Calibre el comprobador con el:

• Procedimiento de calibración automática
• Procedimiento de calibración personalizada⁵

Antes de la calibración inicial y después de un almacenamiento en seco, sumerja el sensor durante varios minutos en la muestra o en agua del grifo.

⁵ La calibración personalizada solo se puede realizar en el comprobador Pocket Pro+.

Calibración automática

Elementos que se deben recoger: Uno, dos o tres estándares de calibración de reconocimiento automático

1. Encienda.
2. Retire la tapa del sensor.
3. Pulse para ir al modo de calibración.
   El estándar(es) de reconocimiento automático que se va a medir se muestra en la línea inferior.
   Nota: Si aparece "C1" en la línea inferior, no continúe. Configure el comprobador en el modo de calibración automática. Consulte Configurar los ajustes.
4. Enjuague el sensor y la tapa con agua desionizada y seque con un paño.
5. Vierta el estándar de reconocimiento automático que se muestra en la tapa hasta la línea de llenado.
6. Coloque el sensor completamente en la tapa.
7. Cuando la medición sea estable, pulse para guardar la medición.
   El valor medido parpadea tres veces.
8. Opcional: Para medir otro estándar de calibración (máximo de 3), repita los pasos 4–7.
9. Mantenga pulsado para ir al modo de medición continua. "END" (Fin) aparece en la pantalla.
   Nota: "ECAL" aparece en la pantalla si la calibración no se realizó correctamente. Consulte Resolución de problemas.
10. Enjuague el sensor y la tapa con agua desionizada y seque con un paño.

Calibración personalizada

(Solo Pocket Pro+)

Elementos que se deben recoger: Uno o dos estándares de calibración o muestras de valor de pH conocido

1. Encienda.
2. Retire la tapa del sensor.
3. Vaya al menú de ajustes. Asegúrese de que el ajuste bUFr esté configurado en Cus (estándar personalizado). Consulte Configurar los ajustes.
4. Pulse para ir al modo de calibración.
   "C1" aparece en la línea inferior.
5. Enjuague el sensor y la tapa con agua desionizada y seque con un paño.
6. Vierta el estándar de calibración o la muestra en la tapa hasta la línea de llenado.
7. Coloque el sensor completamente en la tapa.
8. Cuando la medición sea estable, pulse y hasta que el valor de pH de la solución o muestra de calibración aparezca en la pantalla.
9. Opcional: Para medir un segundo estándar de calibración de pH o una muestra de valor conocido, pulse , luego repita los pasos 5–8.
10. Cuando la última medición sea estable, mantenga pulsado para guardar la calibración e ir al modo de medición continua. "END" (Fin) aparece en la pantalla.
    Nota: "ECAL" aparece en la pantalla si la calibración no se realizó correctamente. Consulte Resolución de problemas.
11. Enjuague el sensor y la tapa con agua desionizada y seque con un paño.

Medición

Nota: Las burbujas de aire debajo de la punta de la sonda cuando está sumergida pueden causar una estabilización lenta o un error en la medición. Agite el comprobador de un lado a otro para eliminar las burbujas de aire.

1. Encienda.
2. Retire la tapa del sensor.
3. Si el icono de bloqueo aparece en la pantalla, pulse para ir al modo de medición continua.
4. Enjuague el sensor y la tapa con agua desionizada y seque con un paño.
5. Vierta la muestra de agua en la tapa hasta la línea de llenado.
6. Coloque el sensor completamente en la tapa. El valor medido aparece en la línea superior.
7. Para mantener el valor medido en la pantalla cuando se retira el sensor de la muestra, pulse .
   Nota: El icono de bloqueo aparece en la pantalla cuando la medición es estable.
8. Para medir otra muestra, repita los pasos 3–7.
9. Cuando termine con las mediciones:
   1. Enjuague el sensor y la tapa con agua desionizada.
   2. Coloque la tapa en el comprobador.
   3. Apague.

Funcionamiento avanzado

Configurar los ajustes

1. Mantenga pulsado hasta que aparezca "SEt" en la pantalla.
2. Pulse para desplazarse por los ajustes. El valor actual del ajuste aparece en la línea inferior.

Opción	Descripción
Unit (Unidad)	Seleccione la unidad de temperatura que se muestra en la pantalla: C (Celsius) o F (Fahrenheit).
bUFr	Seleccione los tampones de pH que se utilizan para la calibración automática: USA (4,01, 7,01, 10,01, predeterminado), NIST (4,01, 6,86, 9,18) o Cus (estándar personalizado). Nota: "Cus" solo se puede seleccionar en el comprobador Pocket Pro+.
AOFF	Configure la función de apagado automático en On (activar, predeterminado) u Off (desactivar). Cuando se configura en On (activar), la alimentación se apaga automáticamente después de 8 minutos de inactividad.
ACAL	Active o desactive el recordatorio de calibración de pH: Yes (Sí) (activar, predeterminado) o No (desactivar). Cuando se configura en Yes (Sí), aparece "?" junto al icono de calibración en la pantalla de pH cuando se debe realizar una calibración de pH.
rSEt	Cambie los ajustes a los valores predeterminados de fábrica: Yes (Sí) o No (predeterminado). Cuando se configura en Yes (Sí), cambia los ajustes a los ajustes de fábrica y a los valores predeterminados.

3. Para cambiar el valor del ajuste, pulse o .
4. Cuando termine con los cambios, mantenga pulsado hasta que aparezca "End" (Fin) para ir al modo de medición continua.

Mantenimiento

Múltiples peligros. Solo personal cualificado debe llevar a cabo las tareas descritas en esta sección del documento.

Limpiar el sensor

Limpie el sensor cuando:

• Aparezca "SENSOR?" en la pantalla
• La estabilización sea lenta
• Los resultados varíen o no sean precisos
• Se produzca un fallo de calibración

1. Sumerja el sensor en el agente de limpieza aplicable. Consulte la Tabla 3.
2. Enjuague o sumerja el sensor en agua desionizada durante 1 minuto.

Tabla 3 Agentes de limpieza

Contaminante	Agente de limpieza	Tiempo
Grasa, aceites y lípidos	Solución de limpieza de electrodos	2 horas como máximo
Acumulación de minerales	Solución de ácido clorhídrico (HCl) al 10%	5 minutos como máximo

Sustituir las pilas

Cuando el icono de la pila parpadee o el comprobador no se encienda, sustituya las cuatro pilas. Consulte Instalar las pilas.

Sustituir el sensor

Nota: Solo los comprobadores Pocket Pro+ tienen sensores reemplazables.

Para sustituir el sensor, consulte las instrucciones suministradas con el sensor.

Resolución de problemas

Mensaje	Causa posible	Solución
SENSOR?	La pendiente de calibración es de ±10–15%.	Limpie suavemente el sensor. Consulte Limpiar el sensor.
ECAL	Fallo de calibración. La pendiente de calibración del pH es superior a ±15%.	Limpie suavemente el sensor. Consulte Limpiar el sensor. Calibre de nuevo. Si el fallo de calibración continúa, sustituya el comprobador o el sensor, según corresponda.
"- - - -" (línea superior)	El valor del parámetro no está dentro del rango de medición del comprobador. Consulte Especificaciones.	Asegúrese de que el valor de la muestra está dentro del rango de medición del comprobador. Limpie suavemente el sensor. Consulte Limpiar el sensor. Calibre según sea necesario.
"- - - -" (línea inferior)	El valor de la temperatura no está dentro del rango de temperatura de funcionamiento del comprobador o se ha producido un fallo en el sensor de temperatura. Consulte Especificaciones para conocer el rango de temperatura de funcionamiento.	Asegúrese de que la temperatura de la muestra está dentro del rango de temperatura de funcionamiento del comprobador. Póngase en contacto con el servicio de asistencia técnica si es necesario. Nota: El comprobador se puede seguir utilizando si se ha producido un fallo en el sensor de temperatura, pero sin compensación automática de la temperatura.
El icono de la pila parpadea	Las pilas tienen menos del 10% de energía restante.	Sustituya las cuatro pilas. Consulte Instalar las pilas.

Piezas de repuesto y accesorios

Peligro de lesiones personales. El uso de piezas no aprobadas puede causar lesiones personales, daños al instrumento o un mal funcionamiento del equipo. Las piezas de repuesto de esta sección están aprobadas por el fabricante.

Nota: Los números de producto y de artículo pueden variar para algunas regiones de venta. Póngase en contacto con el distribuidor correspondiente o consulte el sitio web de la empresa para obtener información de contacto.

Tabla 4 Piezas de repuesto

Descripción	Cantidad	N.º de artículo
Pilas alcalinas AAA	4/paquete	4674300
Cordón	1	201305
SINGLET, 7,00 pH	20/paquete	2770120
Sensor de pH, repuesto	1	9532001

Tabla 5 Accesorios

Descripción	Cantidad	N.º de artículo
SINGLET, 4,01 pH	20/paquete	2770020
SINGLET, 10,01 pH	20/paquete	2770220
Solución de limpieza de electrodos	500 mL	2965249
Ácido clorhídrico (HCl)	2,5 L	13406
Ácido clorhídrico (HCl)	500 mL	13449

HACH COMPANY World Headquarters
P.O. Box 389, Loveland, CO 80539-0389 U.S.A.
Tel. (970) 669-3050
(800) 227-4224 (solo en EE. UU.)
Fax (970) 669-2932
orders@hach.com
www.hach.com

HACH LANGE GMBH
Tel. +49 (0) 2 11 52 88-320
Fax +49 (0) 2 11 52 88-210
info-de@hach.com
www.de.hach.com

© Hach Company/Hach Lange GmbH, 2013–2014, 2023. Reservados todos los derechos.
