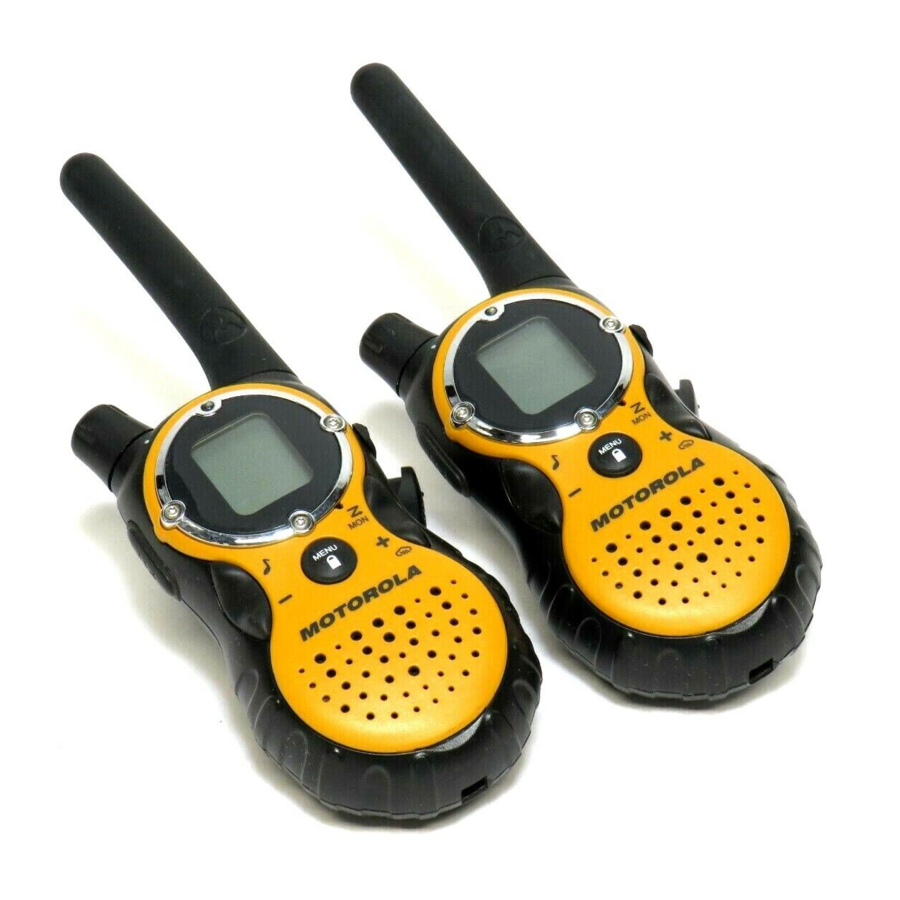

Motorola TALKABOUT T8500, T8510, T8530, T8550 seeria kasutusjuhend

Juhtnupud

Ekraani juhend

Alustamine

Patareide paigaldamine

Teie raadio kasutab kolme AA leelispatareid ja piiksub, kui patareid on tühjad.

1. Lülitage raadio välja.
2. Kui raadio tagakülg on teie poole, tõstke patarei riiv üles, et vabastada patareipesa kaas ja eemaldage kaas.
3. Sisestage kolm AA leelispatareid, nagu näidatud patareipesa sees.
4. Asetage patareipesa kaas tagasi ja vajutage alla, et see kinnitada.

MÄRKUS.Mudel T8500/ T8510/ T8530/ T8550 raadio saab kasutada NiMH laetavat patareid kolme AA patarei asemel.

NiMH akupaki paigaldamine

1. Patareipesa kaane eemaldamiseks järgige ülaltoodud 2. sammu.
2. Eemaldage akupakk läbipaistvast kilekotist.
   Ärge võtke akupakki lahti ega pakendist välja.
3. Sisestage NiMH akupakk nii, et "This Side Up" oleks nähtav.
4. Asetage patareipesa kaas tagasi ja vajutage alla, et see kinnitada.

Aku indikaator

Aku ikoon näitab aku laetuse taset, täis kuni tühi . Kui aku on tühi, piiksub raadio perioodiliselt või pärast vabastamist (aku tühjenemise hoiatus).

Märkus: Eemaldage patareid enne raadio pikemaks ajaks hoiule panemist. Patareid korrodeeruvad aja jooksul ja võivad raadiot püsivalt kahjustada.

Akulaadija kasutamine (valikuline lisatarvik)

Akulaadija pakub NiMH akude mugavat laadimist ja seda saab paigutada igale tasasele pinnale, näiteks lauale või töölauale. Laadige NiMH akut üleöö (vähemalt 16 tundi) enne selle esmakordset kasutamist. Pärast esmast laadimist on tühi aku täielikult laetud 14 tunni jooksul.

1. NiMH akupaki paigaldamiseks järgige ülaltoodud samme.
2. Ühendage vahelduvvoolu toiteallikas lauaaluse pistikuga.
3. Ühendage vahelduvvoolu toiteallikas tavalisse seinakontakti.
4. Asetage raadio esikülg ettepoole ja libistage see ühte laadimispessa.

Märkused

• Laadimisalusel olev tuli põleb pidevalt, kui raadio/aku on sisestatud.
• Kuumalt temperatuurilt külmale temperatuurile liikudes ärge laadige akut enne, kui aku temperatuur on kohanenud (tavaliselt umbes 20 minutit).
• Optimaalse aku eluea tagamiseks eemaldage raadio või aku laadijast 16 tunni jooksul. Ärge hoidke raadiot laadijas.
• Lülitage raadio laadimissahtlis välja.

Vööklambri kinnitamine ja eemaldamine

1. Joondage vööklambri kinnituspost raadio tagaküljel oleva auguga.
2. Lükake õrnalt, kuni klamber klõpsatab oma kohale

Eemaldamine

1. Vabastuse vabastamiseks vajutage vööklambri ülaosas olevat vabastusnuppu.
2. Tõmmake vööklamber raadio tagaküljelt eemale.

Raadio sisse- ja väljalülitamine

Raadio sisselülitamiseks keerake päripäeva ja raadio väljalülitamiseks vastupäeva.

1. Raadio piiksub ja näitab lühidalt kõiki teie raadios saadaolevaid funktsioonide ikoone.
2. Seejärel kuvatakse ekraanil praegune kanal, kood ja valitud funktsioonid.

Helitugevuse seadmine

Vajutage ja hoidke allkeerates samal ajal, kuni jõuate mugava MON kuulamistasemeni.

1. Helitugevuse suurendamiseks keerakepäripäeva
2. Helitugevuse vähendamiseks keerakevastupäeva.

Ärge hoidke raadiot kõrva lähedal. Kui helitugevus on seatud ebamugavale tasemele, võib see teie kõrva kahjustada.

Rääkimine ja kuulamine

Suhtlemiseks peavad kõik teie grupi raadiod olema seatud samale kanalile ja häirete kõrvaldamise koodile.

1. Rääkimiseks vajutage ja hoidke all .
2. Kui olete rääkimise lõpetanud, vabastage .

Maksimaalse selguse saavutamiseks hoidke raadiot suust kahe kuni kolme tolli kaugusel ja rääkige otse mikrofoni. Rääkimise ajal ärge katke mikrofoni.

Kõneulatus

Teie raadio on loodud maksimeerima jõudlust ja parandama ülekandeulatust. Ärge kasutage raadioid teineteisest lähemal kui viis jalga.

Monitorinupp

Vajutades ja hoides all kolm sekundit, saate kuulata raadio MON helitugevust, kui te ei võta vastu. See võimaldab teil vajadusel helitugevust reguleerida. Enne rääkimist võite ka vajutada, et kontrollida MON-i aktiivsust praegusel kanalil.

Vajuta rääkimiseks Ajalõpu taimer

Juhuslike ülekannete vältimiseks ja aku säästmiseks annab raadio pideva hoiatussignaali ja lõpetab edastamise, kui vajutate 60 järjestikusel sekundil.

Esialgne seadistus

Kanali valimine

Teie raadiotel on 22 kanalit. Kanalid 8–14 on ainult FRS 0,5 vatti ja kõik muud kanalid on GMRS.

1. Kui raadio on sisse lülitatud, vajutage. Kui raadio on 0,5-vatise kanali peal,kuvatakse. Kui raadio on 1-vatise kanali peal, kuvatakse. Praegune kanal vilgub.
2. Kanali seadmiseks vajutage või .
3. Kanali seadete salvestamiseks vajutage või seadistamise jätkamiseks vajutage .

Kanalid ja sagedused

Häirete kõrvaldamise kood

Häirete kõrvaldamise koodid aitavad minimeerida häireid, pakkudes teile valiku koodikombinatsioone. Teie raadiol on 121
Häirete kõrvaldamise koodi. Koodid 1–38 on standardsed koodid, mis kuvatakse teistel FRS/GMRS raadiotel. Koodid 39–121 on lisakoodid, mis on lisatud parema häirete eest kaitsmiseks.

Kanali koodi määramiseks:

1. Vajutage lühidalt, kuni kood hakkab vilkuma.
2. Koodi valimiseks vajutage või .
3. Koodi seadete salvestamiseks vajutage või seadistamise jätkamiseks vajutage.

Selle protseduuri abil saate määrata igale kanalile erineva koodi. Pikk vajutus või võimaldab teil kiiresti häirekoodis kerida, et saaksite kiiresti soovitud koodi jõuda.

Märkus: Häirete kõrvaldamise kood tuleb seada väärtusele 0 raadios, mis kasutab häirete kõrvaldamise koode, et suhelda raadiotega, millel pole häirete kõrvaldamise koode. Valige 0, et "no tone, no code" (heli puudub, kood puudub) ja teie raadio ekraanil vilgub OFF.

Helistamishelide seadmine ja edastamine

Teie raadio saab edastada erinevaid helistamishelisid teistele teie grupi raadiotele, et saaksite neid hoiatada, et soovite rääkida. Teil on valida 10 helistamisheli vahel.

Helistamisheli seadmiseks:

1. Kui raadio on sisse lülitatud, vajutage lühidalt, kuni praegune helistamisheli seade vilgub jakuvatakse.
2. Vajutage või , et muuta ja kuulda helistamisheli.
3. Uue helistamisheli seadmiseks vajutage või seadistamise jätkamiseks vajutage .

Helistamisheli edastamiseks teistele raadiotele, mis on seatud samale kanalile ja häirete kõrvaldamise koodile kui teie raadio, vajutage.

Märkus: Helistamise seadmine väärtusele 0 keelab helistamisheli funktsiooni.

Käed-vabad kasutamine ilma lisaseadmeteta (iVOX)

Saate kasutada iVOX-funktsiooni edastamiseks, käed-vabad režiimis, ilma häälega aktiveerimise lisaseadmeteta. Kui iVOX on sisse lülitatud, tuvastab raadio teie hääle ja edastab, kui te räägite.

1. Vajutage lühidalt, kuni kuvatakse ekraanil. Praegune seade Sees/Väljas vilgub.
2. Vajutage või , et valida Sees või Väljas.
3. Seadmiseks vajutage või seadistamise jätkamiseks vajutage.

Tundlikkuse taseme seadmine VOX- või iVOX-režiimis

Raadio tundlikkuse taseme reguleerimine aitab minimeerida võimalust, et soovimatud helid käivitavad edastuse, ja aitab raadiol vaikseid hääli üles võtta.

1. Pärast iVOX-i seadistamist vajutage lühidalt. VOX kuvatakse endiselt.
2. Tundlikkuse taseme valimiseks vajutage või .
3. Seadmiseks vajutage või seadistamise jätkamiseks vajutage.

3 = Kõrge tundlikkus vaikse keskkonna jaoks
2 = Keskmine tundlikkus enamiku keskkondade jaoks
1 = Madal tundlikkus lärmaka keskkonna jaoks

Märkus: VOX-lisaseadme ühendamisel seatakse raadio automaatselt viimati valitud tundlikkuse tasemele.

Vaadake lisaseadmete jaotist Erifunktsioonid.

VibraCall^TM märguanne

VibraCall on vibreeriv märguanne, mis teavitab teid, kui teie raadio võtab vastu sõnumi. See on kasulik lärmakates keskkondades. Kui märguanne on sisse lülitatud, vibreerib raadio üks kord iga 30 sekundi järel, kui saate sõnumi valitud kanalil ja koodiga.

1. Vibreerivate märguannete sisselülitamiseks vajutage kuni kuvatakse. Praegune säte vilgub.
2. Vajutage või sätte muutmiseks Väljas / Sees.
3. Vajutage sätte määramiseks võiseadistamise jätkamiseks.

QT müra filtreerimine

QT müra filtreerimise funktsioon aitab tagada katkematu suhtluse teiste Motorola raadiosaatjatega, millel on see funktsioon. See funktsioon filtreerib välja soovimatud edastused teistelt raadiosaatjatelt. See on kasulik kohtades, kus on tihe raadioliiklus, näiteks lõbustuspargid või suusakuurordid.

Märkus: QT müra filtreerimine pole saadaval, kui raadio skannib.

QT müra filtreerimise sisse- või väljalülitamiseks tehke järgmist:

1. Lühidalt vajutagekuni kuvatakse. Praegune säte Sees/Väljas vilgubQT.
2. Vajutage või müra filtreerimise sisse- või väljalülitamiseks.
3. Vajutage valiku kinnitamiseks või seadistamise jätkamiseks.

QT müra filtreerimise sisselülitamisega raadiole edastamiseks:

1. Valige sama kanal ja häirete kõrvaldamise kood kui teisel raadiol.
2. Vajutagehelinatooni saatmiseks. See võimaldab teie häälel läbida vastuvõtva raadio QT mürasuodati.
3. Vajutageja rääkige normaalselt.

Märkus: kui jätate 2. sammu vahele, ei pruugi teie sõnumi algust vastuvõtvas raadios kuulda olla. 30-sekundilise perioodi jooksul, alates viimasest edastusest, läbivad kõik valitud kanalil ja koodil vastu võetud edastused QT mürasuodati.

Klahvistiku toonid

Saate lubada või keelata kõlari klahvitoonid. Kuulete klahvitooni iga kord, kui nuppu vajutatakse.

1. Vajutage kuni kuvatakse. Praegune säte Sees/Väljas vilgub
2. Vajutage kas või Sees või Väljas lülitamiseks.
3. Vajutage kinnitamiseks või seadistamise jätkamiseks.

Kui klahvitooni funktsioon on välja lülitatud, pole järgmised keelatud:

• Edastuse ajalõpu märguande toon;
• Väljalülitamise helina toon;
• Aku tühjenemise märguande toon; või
• Edastatud kõne kinnituse toon.

Kõne kinnituse tooni edastamine

Saate seadistada raadio edastama unikaalset tooni, kui olete edastamise lõpetanud. See on nagu "Roger" või "Over" ütlemine, et teised teaksid, et olete rääkimise lõpetanud.

1. Kui raadio on sisse lülitatud, vajutage kuni kuvatakse. Praegune säte Sees/Väljas vilgub.
2. Vajutage või Sees või Väljas lülitamiseks.
3. Vajutage seadmiseks või seadistamise jätkamiseks.

Erifunktsioonid

Klahvistiku lukustus

Raadio sätete juhusliku muutmise vältimiseks:

1. Vajutage ja hoidke allkunikuvatakse.
2. Lukustusrežiimis saate raadio sisse ja välja lülitada, helitugevust reguleerida, vastu võtta, edastada, helinatooni saata ja kanaleid jälgida. Kõik muud funktsioonid on lukustatud.

Raadio avamiseks vajutage ja hoidke allkuni enam ei kuvata.

Prioriteetne skannimine

Kasutage skannimist kanalite ja koodide jälgimiseks edastuste suhtes või leidke keegi oma grupist, kes on kogemata kanaleid vahetanud.
Prioriteetse skannimisega skannitakse teie kodukanalit sagedamini kui ühtegi teist kanalit. Kodukanal on kanal, millele teie raadio oli seadistatud, kui hakkasite skannima. Kui aktiveerite skannimise, kui teie raadio häirete kõrvaldamise kood on seatud arvule vahemikus 1 kuni 121, kontrollib raadio aktiivsust igal programmeeritud kanali ja koodi kombinatsioonil.

Märkused:

• Kõiki edastusi, mis kasutavad koodi 0 või mõnda muud koodi, ignoreeritakse.
• Iga kanali vaikekood on 1.
• Kui skannite koodil 0, skannitakse kõiki kanaleid ja koodikombinatsioone.

1. Skannimise alustamiseks vajutage lühidalt ja vabastage . Skannimise indikaator kuvatakse , ja raadio hakkab kerima läbi kanali ja häirete kõrvaldamise koodi kombinatsioonide.
2. Kui raadio tuvastab kanali aktiivsuse, lõpetab see skannimise ja saate edastust kuulda.
3. Edastavale inimesele vastamiseks ja temaga rääkimiseks vajutage viie sekundi jooksul.
4. Skannimise peatamiseks vajutage lühidalt ja vabastage .

Märkus: Kui vajutate raadio skannimise ajal, edastab raadio kanalil, mille valisite enne skannimise aktiveerimist. Kui viie sekundi jooksul edastust ei toimu, jätkub skannimine.

Kanalite eemaldamine skannimisnimekirjast (häiriva kustutamise funktsioon)

1. Kanalil skannimise vältimiseks vajutage ja hoidke all või vähemalt kolm sekundit, seejärel vabastage, kui skannimine sellel kanalil esimest korda peatub. See eemaldab kanali ajutiselt skannimisnimekirjast.
2. Vajutage skannimisrežiimist väljumiseks.
3. Vajutage teist korda, et skannimine uuesti aktiveerida.
4. Varem kustutatud kanali taastamiseks lülitage raadio välja ja seejärel uuesti sisse. Või korrake lihtsalt 2. ja 3. sammu

Märkus: Te ei saa oma kodukanalit skannimisnimekirjast eemaldada. Kodukanal on kanal, millele teie raadio oli seadistatud, kui hakkasite skannima.

Heli lisaseadmete kasutamine

Teie raadio jaoks on saadaval palju lisaseadmeid (müüakse eraldi). Lisateabe saamiseks külastage meie veebisaiti aadressil www.motorola.com.

Käed-vabad kasutamine koos lisaseadmetega (VOX)

Saate edastada käed-vabalt, kasutades valikulisi lisaseadmeid. Kui VOX on sisse lülitatud, tuvastab raadio teie hääle ja edastab, kui te räägite.

1. Lülitage raadio välja ja ühendage VOX-i lisaseade lisaseadme porti.
2. Lülitage raadio sisse. VOX kuvatakse ekraanil.
3. Reguleerige helitugevust sobivalt, keerates . Vähendage helitugevust enne lisaseadme paigaldamist pähe või kõrva.
4. Väljalülitamiseks eemaldage lihtsalt lisaseade.

Märkus: Teie rääkimise alguse ja raadio edastamise vahel on lühike viivitus. Enne edastuse lõpetamist on lühike viivitus.

Ilm

Teie raadio saab häälestuda Ameerika Ühendriikide riikliku ookeani- ja atmosfääriadministratsiooni (NOAA) ilmaraadio ja Kanada keskkonna ilmaraadio edastustele.
Saate kuulata ilmateate kanalit või seadistada raadio teid hoiatama ilmateatehädaolukordade kohta, mis katkestavad rutiinsed edastused. Kui kuulate ilmateate kanalit, ei saa te oma raadiot kasutada skannimisrežiimis ega kahesuunalise suhtluse jaoks.
Nii NOAA-l kui ka Environment Canadial on saatjad, mis asuvad vastavalt kogu Ameerika Ühendriikides ja Kanadas. Need saatjad edastavad ööpäevaringselt jälgimisi, prognoose ja muud teavet.

Ilmakanalid ja sagedused

Märkus: NOAA ilmaraadiojaamad on määratud katma konkreetseid piirkondi ja teenus võib olla piiratud. Sageduse ja üksikasjade kohta teabe saamiseks pöörduge oma kohaliku ilmateate asutuse poole või külastage veebisaite www.nws.noaa.gov/nwr USA-s või www.msc-smc.ec.gc.ca/cd/factsheets/wxradio Kanadas, et vaadata oma piirkonna sobivat saatjat.

NOAA logo kasutamine ei tähenda NOAA riikliku ilmateenistuse heakskiitu ega ka Weatheradio logo kasutamine Environment Canada heakskiitu.

Ilmakanali vastuvõtu sisse- ja väljalülitamine

1. Ilma vastuvõtu sisselülitamiseks vajutage ja hoidkekolm sekundit all.
2. Väljalülitamiseks vajutage või lülitage raadio välja ja seejärel uuesti sisse.

Ilmakanali seadistamine

Teie raadio võtab vastu ilmasagedusi:

1. Pärast ilmateate vastuvõtu sisselülitamist vajutage. Praegune kanal vilgub.
2. Kanali valimiseks vajutage või .
3. Ilmakanali seadistuse salvestamiseks vajutage . PTT

Ilmateate seadistamine

Teie raadio võtab vastu ilmasagedusi:

1. Pärast ilmateate vastuvõtu sisselülitamist vajutage kaks korda. Kuvatakse On/Off (Sees/Väljas).
2. Sees/Väljas valimiseks vajutage või . Kui aktiveerite ilmateate ja naasete kahesuunalise režiimi, kuvatakse .
3. Ilmakanali seadistuse salvestamiseks vajutage .

Nagu kahesuunalise raadio vastuvõtu puhul, sõltub ilmakanali vastuvõtt sellest, kui lähedal te saatjale olete ja kas olete siseruumides või väljas. Kuna ilmakanaid edastatakse ilma koodideta, võivad need sisaldada staatilist müra.
