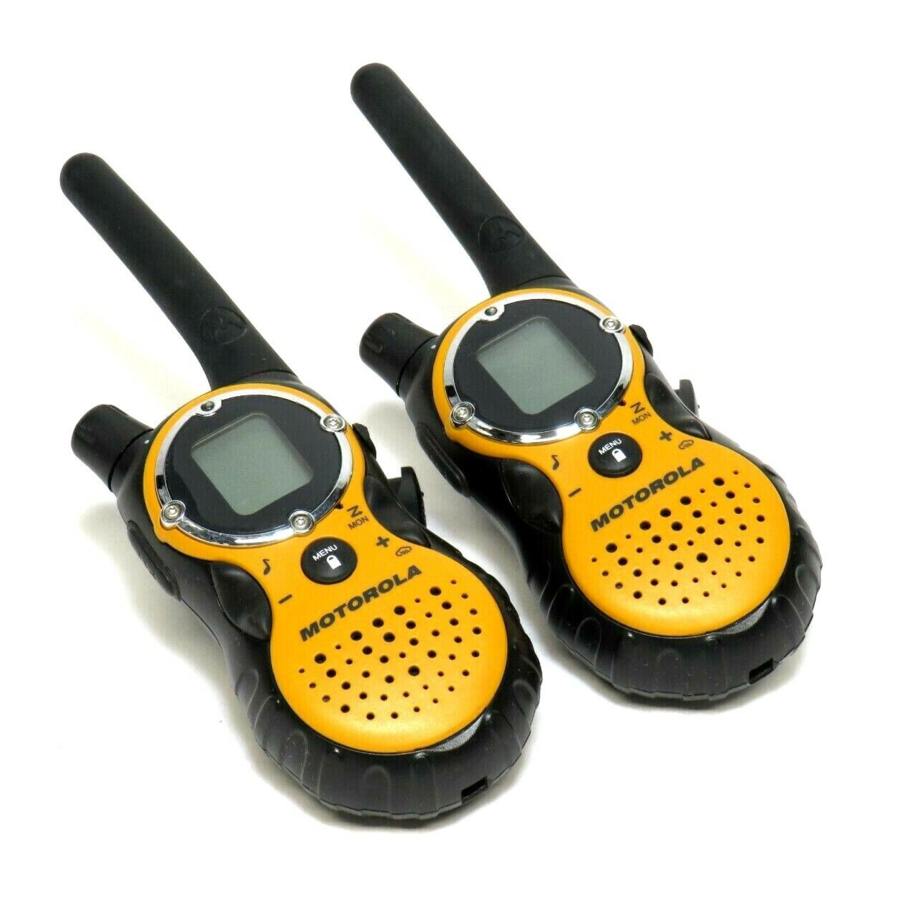

Manuali i Serisë Motorola TALKABOUT T8500, T8510, T8530, T8550

Butonat e Kontrollit

Udhëzuesi i Ekranit të Shfaqjes

Duke filluar

Instalimi i Baterive

Radioja juaj përdor tre bateri alkaline AA dhe bie kur bateritë janë të ulëta.

1. Fikeni radion.
2. Me pjesën e pasme të radios përballë jush, ngrini kapësen e baterisë për të lëshuar kapakun e baterisë dhe hiqeni kapakun.
3. Futni tre bateri alkaline AA siç tregohet në pjesën e brendshme të ndarjes së baterisë.
4. Rivendosni kapakun e baterisë dhe shtypni poshtë për ta siguruar.

SHËNIM:Radioja model T8500/ T8510/ T8530/ T8550 mund të përdorë një bateri të rikarikueshme NiMH në vend të tre baterive AA.

Instalimi i Paketës së Baterisë NiMH

1. Ndiqni hapin 2 më sipër për të hequr kapakun e baterisë.
2. Hiqeni paketën e baterisë nga qesja e pastër plastike.
   Mos e çmontoni ose zhvilloni paketën e baterisë.
3. Futni paketën e baterisë NiMH në mënyrë që të shfaqet "This Side Up" (Kjo anë lart).
4. Rivendosni kapakun e baterisë dhe shtypni poshtë për ta siguruar.

Matësi i Baterisë

Ikona e baterisë tregon nivelin e karikimit të baterisë, nga plotësisht në bosh . Kur bateria është bosh, radioja cicëron periodikisht ose pas lëshimit të (Alarm i Baterisë së Ulët).

Shënim: Hiqni bateritë përpara se ta ruani radion tuaj për periudha të gjata kohore. Bateritë korrodojnë me kalimin e kohës dhe mund të shkaktojnë dëme të përhershme në radion tuaj.

Përdorimi i Karikuesit të Baterisë (Aksesori Opsional)

Karikuesi i baterisë ofron komoditetin e karikimit të menjëhershëm për bateritë NiMH dhe mund të vendoset në çdo sipërfaqe të sheshtë, si p.sh. një tavolinë ose stol pune. Karikoni baterinë NiMH gjatë natës (të paktën 16 orë) përpara se ta përdorni për herë të parë. Pas karikimit fillestar, një bateri e zbrazët karikohet plotësisht brenda 14 orëve.

1. Ndiqni hapat e mësipërm për të instaluar një Paketë Baterie NiMH.
2. Lidheni furnizimin me energji AC në prizën në stendën e tavolinës.
3. Lidheni furnizimin me energji AC në një prizë standarde muri.
4. Me një radio të kthyer përpara, rrëshqiteni atë në një nga xhepat e karikimit.

Shënime

• Drita në bazën e karikimit do të ndriçojë vazhdimisht kur futet radioja/bateria.
• Kur lëvizni midis temperaturave të nxehta dhe të ftohta, mos e karikoni baterinë derisa temperatura e baterisë të ambientohet (zakonisht rreth 20 minuta).
• Për jetëgjatësi optimale të baterisë, hiqeni radion ose baterinë nga karikuesi brenda 16 orëve. Mos e ruani radion në karikues.
• Fikeni radion ndërsa është në tabaka karikimi.

Bashkangjitja dhe Heqja e Kapëses së Rripit

1. Rreshtoni shtyllën e kapëses së rripit me vrimën në pjesën e pasme të radios.
2. Shtyjeni butësisht derisa kapësja të klikojë në vend

Për ta Hequr

1. Shtypni poshtë skedën e lëshimit në krye të kapëses së rripit për të lëshuar kapësen.
2. Tërhiqeni kapësen e rripit nga pjesa e pasme e radios.

Ndizni dhe Fikni Radion Tuaj

Kthejeni në drejtim të akrepave të orës për të ndezur radion dhe në drejtim të kundërt të akrepave të orës për të fikur radion.

1. Radioja cicëron dhe shfaq shkurtimisht të gjitha ikonat e veçorive të disponueshme në radion tuaj.
2. Ekrani më pas tregon kanalin aktual, kodin dhe veçoritë që janë zgjedhur.

Vendosja e Volumit

Shtypni dhe mbani ndërsa rrotulloni derisa të arrini një nivel dëgjimi të rehatshëm MON.

1. Rrotulloni në drejtim të akrepave të orës për të rritur volumin
2. Rrotulloni në drejtim të kundërt të akrepave të orës për të ulur volumin.

Mos e mbani radion afër veshit tuaj. Nëse volumi është vendosur në një nivel të parehatshëm, mund t'ju dëmtojë veshin.

Duke Folur dhe Dëgjuar

Për të komunikuar, të gjitha radiot në grupin tuaj duhet të jenë të vendosura në të njëjtin kanal dhe Kod Eliminues të Interferencave.

1. Për të folur, shtypni dhe mbani .
2. Kur të keni mbaruar së foluri, lëshoni .

Për qartësi maksimale, mbajeni radion dy deri në tre inç larg gojës dhe flisni drejtpërdrejt në mikrofon. Mos e mbuloni mikrofonin gjatë kohës që flisni.

Gama e Bisedës

Radioja juaj është projektuar për të maksimizuar performancën dhe për të përmirësuar gamën e transmetimit. Mos i përdorni radiot më afër se pesë këmbë larg njëra-tjetrës.

Butoni i Monitorimit

Shtypja dhe mbajtja për tre sekonda ju lejon të dëgjoni nivelin e volumit MON të radios kur nuk jeni duke marrë. Kjo ju lejon të rregulloni volumin, nëse është e nevojshme. Ju gjithashtu mund të shtypni për të kontrolluar MON për aktivitet në kanalin aktual përpara se të flisni.

Shtyp për të Folur Kohëmatësi i Skadimit

Për të parandaluar transmetimet aksidentale dhe për të kursyer jetën e baterisë, radioja lëshon një ton paralajmërues të vazhdueshëm dhe ndalon transmetimin nëse shtypni për 60 sekonda të vazhdueshëm.

Konfigurimi Fillestar

Përzgjedhja e Kanalit

Radiot tuaja kanë 22 kanale. Kanalet 8-14 janë vetëm FRS 0.5 Watt dhe të gjithë kanalet e tjerë janë GMRS.

1. Me radion të ndezur, shtypni . Kur radioja është në një kanal 0.5 vat, shfaqet . Kur radioja është në një kanal 1 vat, shfaqet . Kanali aktual pulson.
2. Shtypni ose për të vendosur kanalin.
3. Shtypni për të ruajtur cilësimin e kanalit ose për të vazhduar konfigurimin.

Kanalet dhe Frekuencat

Kodi Eliminues i Interferencave

Kodet Eliminuese të Interferencave ndihmojnë në minimizimin e interferencave duke ju ofruar një zgjedhje të kombinimeve të kodeve. Radioja juaj ka 121
Kode Eliminuese të Interferencave. Kodet 1 – 38 janë kodet standarde që shfaqen në radio të tjera FRS/GMRS. Kodet 39 – 121 janë kode shtesë të shtuara për mbrojtje superiore nga interferencat.

Për të vendosur kodin për një kanal:

1. Shtypni shkurtimisht derisa kodi të fillojë të pulsojë.
2. Shtypni ose për të zgjedhur kodin.
3. Shtypni për të ruajtur cilësimin e kodit ose për të vazhduar konfigurimin.

Ju mund të vendosni një kod të ndryshëm për çdo kanal duke përdorur këtë procedurë. Një shtypje e zgjatur e ose ju lejon të lëvizni shpejt nëpër Kodin e Interferencave në mënyrë që të arrini shpejt kodin që dëshironi.

Shënim: Ju duhet të vendosni Kodin Eliminues të Interferencave në 0 në një radio që përdor Kode Eliminuese të Interferencave për të komunikuar me radio që nuk kanë Kode Eliminuese të Interferencave. Zgjidhni 0 për "pa ton, pa kod" dhe OFF (fikur) do të pulsojë në ekranin e radios tuaj.

Vendosja dhe Transmetimi i Toneve të Thirrjes

Radioja juaj mund të transmetojë tone të ndryshme thirrjeje në radio të tjera në grupin tuaj në mënyrë që t'i njoftoni se dëshironi të flisni. Ju keni 10 tone thirrjeje nga të cilat mund të zgjidhni.

Për të vendosur një ton thirrjeje:

1. Me radion të ndezur, shtypni shkurtimisht derisa cilësimi aktual i tonit të thirrjes të pulsojë dhe të shfaqet .
2. Shtypni ose për të ndryshuar dhe dëgjuar tonin e thirrjes.
3. Shtypni për të vendosur tonin e ri të thirrjes ose për të vazhduar konfigurimin.

Për të transmetuar tonin tuaj të thirrjes në radio të tjera të vendosura në të njëjtin kanal dhe Kod Eliminues të Interferencave si radioja juaj, shtypni .

Shënim: Vendosja e thirrjes në 0 çaktivizon veçorinë e tonit të thirrjes.

Përdorimi Pa Duar Pa Aksesorë (iVOX)

Ju mund të përdorni veçorinë iVOX për të transmetuar, pa duar pa pasur nevojë për ndonjë aksesor aktivizimi zëri. Pasi të jetë ndezur iVOX, radioja zbulon zërin tuaj dhe transmeton kur flisni.

1. Shtypni shkurtimisht derisa të shfaqet në ekran. Cilësimi aktual On/Off (Ndezur/Fikur) do të pulsojë.
2. Shtypni ose për të zgjedhur On (Ndezur) ose Off (Fikur).
3. Shtypni për të vendosur ose për të vazhduar konfigurimin.

Vendosja e Nivelit të Ndjeshmërisë Kur Jeni në Modalitetin VOX ose iVOX

Rregullimi i nivelit të ndjeshmërisë së radios ndihmon në minimizimin e mundësisë që zhurmat e paqëllimta të shkaktojnë një transmetim dhe ndihmon radion të kapë zëra të butë.

1. Shtypni shkurtimisht pasi të keni vendosur iVOX. VOX do të shfaqet ende.
2. Shtypni ose për të zgjedhur nivelin e ndjeshmërisë.
3. Shtypni për të vendosur ose për të vazhduar konfigurimin.

3 = Ndjeshmëri e Lartë për mjedise të qeta
2 = Ndjeshmëri Mesatare për shumicën e mjediseve
1 = Ndjeshmëri e Ulët për mjedise të zhurmshme

Shënim: Kur lidhni një aksesor VOX, radioja vendoset automatikisht në nivelin e fundit të zgjedhur të ndjeshmërisë.

Shihni seksionin e Veçorive Speciale në Aksesorë.

Alarm VibraCall^TM

VibraCall është një alarm me vibrim që ju njofton se radio juaj po merr një mesazh. Kjo është e dobishme në mjedise të zhurmshme. Kur alarmi është i ndezur, radio vibron një herë në çdo 30 sekonda kur merrni një mesazh në kanalin dhe kodin që keni vendosur.

1. Për të ndezur alarmin me vibrim, shtypniderisatë shfaqet. Cilësimi aktual do të pulsojë.
2. Shtypni ose për ta ndryshuar cilësimin në Off (fikur) / On (ndezur).
3. Shtypni për të vendosur osepër të vazhduar konfigurimin.

Filtri i Zhurmës QT

Funksioni i filtrimit të zhurmës QT ndihmon për të siguruar komunikim të pandërprerë me radio të tjera Motorola që e kanë këtë funksion. Ky funksion filtron transmetimet e padëshiruara nga radio të tjera. Kjo është e dobishme në vende ku ka trafik të madh radioje, siç janë parqet argëtuese ose qendrat e skive.

Shënim: Filtri i zhurmës QT nuk është i disponueshëm kur radio është duke skanuar.

Për të ndezur ose fikur filtrin e zhurmës QT:

1. Shtypni shkurtderisa të shfaqet. Cilësimi aktual On (ndezur)/Off (fikur) do të pulsojë QT.
2. Shtypni ose për të ndezur ose fikur filtrin e zhurmës.
3. Shtypni për të konfirmuar zgjedhjen tuaj ose për të vazhduar konfigurimin.

Për të transmetuar në një radio që ka filtrin e zhurmës QT të ndezur:

1. Zgjidhni të njëjtin kanal dhe kod eliminues të interferencave si radio tjetër.
2. Shtypnipër të dërguar një ton thirrjeje. Kjo lejon që zëri juaj të kalojë nëpër filtrin e zhurmës QT në radion marrëse.
3. Shtypnidhe flisni normalisht.

Shënim: Nëse e anashkaloni hapin 2, fillimi i mesazhit tuaj mund të mos dëgjohet në radion marrëse. Për një periudhë 30-sekondëshe, duke filluar pas transmetimit të fundit, të gjitha transmetimet e marra në kanalin dhe kodin e zgjedhur do të kalojnë nëpër filtrin e zhurmës QT.

Tonet e Tastierës

Mund të aktivizoni ose çaktivizoni tonet e butonave të altoparlantit. Do ta dëgjoni tonin e butonit sa herë që shtypet një buton.

1. Shtypni derisa të shfaqet. Cilësimi aktual On (ndezur)/Off (fikur) do të pulsojë
2. Shtypni ose ose për ta ndezur ose fikur.
3. Shtypni për të konfirmuar ose për të vazhduar konfigurimin.

Kur funksioni i tonit të butonit është i fikur, sa vijon nuk çaktivizohen:

• Toni i alarmit të skadimit të transmetimit;
• Toni i thirrjes së fikjes;
• Toni i alarmit të baterisë së ulët; ose
• Toni i konfirmimit të bisedës së transmetuar.

Transmetimi i një toni konfirmimi të bisedës

Mund ta vendosni radion tuaj të transmetojë një ton unik kur të përfundoni transmetimin. Është si të thoni "Roger" ose "Mbaroi" për t'u treguar të tjerëve se keni mbaruar së foluri.

1. Me radion të ndezur, shtypni derisa të shfaqet . Cilësimi aktual On (ndezur)/Off (fikur) pulson.
2. Shtypni ose për ta ndezur ose fikur.
3. Shtypni për të vendosur ose për të vazhduar konfigurimin.

Funksione Speciale

Kyçja e Tastierës

Për të shmangur ndryshimin aksidental të cilësimeve të radios tuaj:

1. Shtypni dhe mbani shtypurderisatë shfaqet.
2. Kur jeni në modalitetin e kyçjes, mund ta ndizni dhe fikni radion, të rregulloni volumin, të merrni, transmetoni, dërgoni një ton thirrjeje dhe të monitoroni kanalet. Të gjitha funksionet e tjera janë të kyçura.

Për të zhbllokuar radion, shtypni dhe mbani shtypurderisa të mos shfaqet më.

Skanimi Prioritar

Përdorni skanimin për të monitoruar kanalet dhe kodet për transmetime ose për të gjetur dikë në grupin tuaj që ka ndryshuar aksidentalisht kanalet.
Me skanimin prioritar, kanali juaj kryesor skanohet më shpesh se çdo kanal tjetër. Kanali kryesor është kanali ku ishte vendosur radio juaj kur filluat të skanonit. Nëse aktivizoni skanimin ndërsa kodi eliminues i interferencave të radios tuaj është vendosur në një numër midis 1 dhe 121, radio kontrollon për aktivitet në çdo kombinim kanali dhe kodi të programuar.

Shënime:

• Të gjitha transmetimet që përdorin kodin 0 ose ndonjë kod tjetër injorohen.
• Kodi i parazgjedhur për çdo kanal është 1.
• Nëse skanoni në kodin 0, të gjitha kanalet dhe kombinimet e kodeve skanohen.

1. Për të filluar skanimin, shtypni shkurtimisht dhe lëshoni . Treguesi i skanimit shfaqet , dhe radio fillon të lëvizë nëpër kombinimet e kanalit dhe kodit eliminues të interferencave.
2. Kur radio zbulon aktivitet kanali, ajo ndalon skanimin dhe ju mund ta dëgjoni transmetimin.
3. Për t'iu përgjigjur dhe për të folur me personin që transmeton, shtypni brenda pesë sekondave.
4. Për të ndaluar skanimin, shtypni shkurtimisht dhe lëshoni .

Shënim: Nëse shtypni ndërsa radio është duke skanuar, radio do të transmetojë në kanalin që keni zgjedhur përpara se të aktivizonit skanimin. Nëse nuk ndodh asnjë transmetim brenda pesë sekondave, skanimi do të rifillojë.

Heqja e Kanaleve nga Lista e Skanimit (Funksioni i Fshirjes së Bezdisjeve)

1. Për të parandaluar që radio të skanojë një kanal, shtypni dhe mbani shtypur ose për të paktën tre sekonda, pastaj lëshojeni, kur skanimi ndalet së pari në atë kanal. Kjo e heq përkohësisht kanalin nga lista e skanimit.
2. Shtypni për të dalë nga modaliteti i skanimit.
3. Shtypni një herë të dytë për të aktivizuar përsëri skanimin.
4. Për të rivendosur një kanal të fshirë më parë, fikeni radion dhe më pas ndizeni përsëri. Ose thjesht përsëritni Hapat 2 dhe 3

Shënim: Nuk mund ta hiqni kanalin tuaj kryesor nga lista e skanimit. Kanali kryesor është kanali ku ishte vendosur radio juaj kur filluat skanimin.

Përdorimi i Aksesorëve Audio

Shumë aksesorë (shiten veçmas) janë të disponueshëm për radion tuaj. Për më shumë informacion, vizitoni faqen tonë të internetit në www.motorola.com.

Përdorimi pa Duar me Aksesorë (VOX)

Mund të transmetoni pa duar me përdorimin e aksesorëve opsionalë. Pasi të jetë ndezur VOX, radio zbulon zërin tuaj dhe transmeton kur flisni.

1. Fikeni radion dhe futeni aksesorin VOX në portën e aksesorëve.
2. Ndizeni radion. VOX shfaqet në ekran.
3. Rregulloni volumin në mënyrë të përshtatshme duke rrotulluar . Uleni volumin përpara se ta vendosni aksesorin në kokë ose në vesh.
4. Për ta fikur, thjesht hiqeni aksesorin.

Shënim: Ka një vonesë të shkurtër midis kohës kur filloni të flisni dhe kur radio transmeton. Ka një vonesë të shkurtër përpara se transmetimi të përfundojë.

Moti

Radio juaj mund të akordohet në transmetimet nga Administrata Kombëtare Oqeanike dhe Atmosferike e Shteteve të Bashkuara (NOAA) Weather Radio dhe Environment Canada Weatheradio.
Mund të dëgjoni një kanal moti ose ta vendosni radion tuaj që t'ju alarmojë për transmetimet e motit emergjent që ndërpresin transmetimet rutinë. Kur dëgjoni një kanal moti, nuk mund ta përdorni radion tuaj në modalitetin e skanimit ose për komunikime dypalëshe.
Si NOAA ashtu edhe Environment Canada kanë transmetues të vendosur në të gjithë Shtetet e Bashkuara dhe Kanada, respektivisht. Këta transmetues transmetojnë vëzhgime, parashikime dhe informacione të tjera 24 orë në ditë.

Kanalet dhe Frekuencat e Motit

Shënim: Stacionet e radios së motit NOAA janë caktuar për të mbuluar zona specifike dhe shërbimi mund të jetë i kufizuar. Ju lutemi kontrolloni me zyrën tuaj lokale të motit për frekuencën dhe detajet, ose vizitoni www.nws.noaa.gov/nwr në SHBA ose www.msc-smc.ec.gc.ca/cd/factsheets/wxradio në Kanada për të parë transmetuesin e duhur për zonën tuaj.

Përdorimi i logos NOAA nuk ofron një miratim ose miratim të nënkuptuar nga Shërbimi Kombëtar i Motit i NOAA-s, as përdorimi i logos Weatheradio nuk ofron një miratim ose miratim të nënkuptuar nga Environment Canada.

Aktivizimi dhe Çaktivizimi i Pritjes së Kanalit të Motit

1. Për të aktivizuar pritjen e motit, shtypni dhe mbani shtypurpër tre sekonda.
2. Për ta çaktivizuar, shtypni ose fikeni radion dhe më pas ndizeni përsëri.

Vendosja e Kanalit të Motit

Radioja juaj merr frekuencat e motit:

1. Pasi të keni aktivizuar pritjen e motit, shtypni. Kanali aktual pulson.
2. Shtypni ose për të zgjedhur kanalin.
3. Shtypni për të ruajtur cilësimin e kanalit të motit. PTT

Vendosja e Alarmit të Motit

Radioja juaj merr frekuencat e motit:

1. Pasi të keni aktivizuar pritjen e motit, shtypni dy herë. Shfaqet On/Off (Ndezur/Fikur).
2. Shtypni ose për të zgjedhur On/Off (Ndezur/Fikur). Nëse aktivizoni Weather Alert (Alarmi i Motit) dhe ktheheni në modalitetin me dy drejtime, do të shfaqet.
3. Shtypni për të ruajtur cilësimin e kanalit të motit.

Ashtu si me pritjen e radios me dy drejtime, pritja e kanalit të motit varet nga sa afër jeni me një transmetues dhe nëse jeni brenda ose jashtë. Për shkak se kanalet e motit transmetohen pa kode, ato mund të përmbajnë statikë ose zhurmë.

Referenca

• http://www.motorola.com
