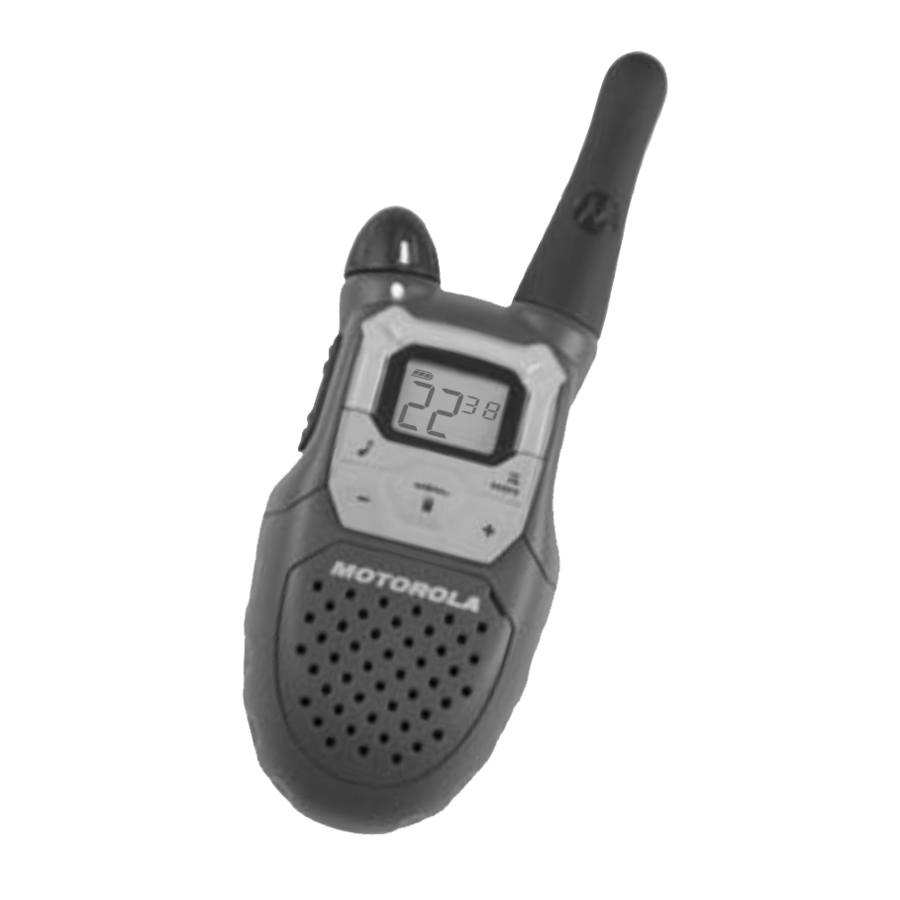

Motorola TALKABOUT KEM-ML36100 - Manuali i Serisë MC

Butonat e Kontrollit

Udhëzuesi i Ekranit

- Matësi i Baterisë

- Filtrim i Zhurmës

- Treguesi i Fuqisë së Kanalit

- Pa Duar (VOX)

- Kyçja

- Toni i Konfirmimit të Bisedës (Roger Beep)

- Skanimi

Duke filluar

Instalimi i Baterive

Çdo radio mund të përdorë ose 1 paketë baterish të rikarikueshme NiMH ose 3 bateri alkaline AA dhe bie kur bateritë janë të ulëta.

Instalimi i Paketës së Baterisë së Rikarikueshme NiMH

1. Fikeni radion.
2. Me pjesën e pasme të radios përballë jush, ngrini lart kapësen e kapakut të baterisë dhe hiqni kapakun.
3. Hiqeni paketën e baterisë nga qesja e pastër plastike (mos e çmontoni ose zhbllokoni paketën e baterisë).
4. Futeni paketën e baterisë NiMH me diagramin përballë jush.
5. Rivendoseni kapakun e baterisë dhe shtypni poshtë për ta siguruar.

Instalimi i Tre Baterive Alkaline AA

1. Fikeni radion.
2. Me pjesën e pasme të radios përballë jush, ngrini lart kapësen e kapakut të baterisë dhe hiqni kapakun.
3. Futeni tre bateritë alkaline AA me polaritetin + dhe - siç tregohet brenda.
4. Rivendoseni kapakun e baterisë dhe shtypni poshtë për ta siguruar.

Matësi i Baterisë së Radios

Ikona e baterisë së radios tregon nivelin e karikimit të baterisë, nga plotësisht në bosh . Kur radio ka vetëm një segment të mbetur, radio cicëron periodikisht ose pas lëshimit të (Alarm i Baterisë së Ulët).

Heqja e Paketës së Baterisë NiMH (Aksesore Opsionale)

1. Fikeni radion.
2. Me pjesën e pasme të radios përballë jush, ngrini lart kapësen e baterisë për të lëshuar kapakun e baterisë dhe hiqni kapakun.
3. Hiqeni butësisht baterinë NiMH.
4. Rivendoseni kapakun e baterisë dhe shtypni poshtë për ta siguruar.

Heqja e Tre Baterive AA

1. Fikeni radion.
2. Me pjesën e pasme të radios përballë jush, ngrini lart kapësen e baterisë për të lëshuar kapakun e baterisë dhe hiqni kapakun.
3. Hiqeni butësisht çdo bateri duke e nxjerrë secilën bateri individualisht.
4. Rivendoseni kapakun e baterisë dhe shtypni poshtë për ta siguruar.

Shënime

• Tregoni kujdes kur hiqni bateritë NiMH ose AA. Mos përdorni mjete të mprehta ose përcjellëse për të hequr ndonjërën nga këto bateri.
• Hiqni bateritë përpara se ta ruani radion tuaj për periudha të gjata kohore. Bateritë korrodojnë me kalimin e kohës dhe mund të shkaktojnë dëme të përhershme në radion tuaj.

Përdorimi i Karikuesit të Baterisë

Karikuesi i baterisë ofron komoditet karikimi të menjëhershëm për bateritë NiMH dhe mund të vendoset në çdo sipërfaqe të sheshtë, siç është një tavolinë ose stol pune. Karikoni baterinë NiMH gjatë natës (të paktën 16 orë) përpara se ta përdorni për herë të parë. Pas karikimit fillestar, një bateri e zbrazët karikohet plotësisht brenda 14 orëve.

1. Ndiqni hapat e mësipërm për të instaluar një Paketë Baterie NiMH.
2. Futeni kordonin e furnizimit me energji AC në folenë në stendën e tavolinës.
3. Futeni furnizimin me energji AC në një prizë standarde muri.
4. Me një radio të kthyer përpara, rrëshqiteni atë në një nga xhepat e karikimit.
5. Kur karikoni karikuesin e baterisë, drita e kuqe në bazën e karikuesit do të ndriçojë vazhdimisht.

Shënime

• Drita do të mbetet e kuqe pasi bateria NiMH të jetë karikuar plotësisht.
• Kur lëvizni midis temperaturave të nxehta dhe të ftohta, mos e karikoni baterinë NiMH derisa temperatura e baterisë të ambientohet (zakonisht rreth 20 minuta).
• Për jetëgjatësi optimale të baterisë, hiqeni radion ose baterinë nga karikuesi brenda 16 orëve. Mos e ruani radion ndërsa është e lidhur me karikuesin.
• Fikeni radion ndërsa jeni në tabaka karikimi.

Bashkangjitja dhe Heqja e Kapëses së Rripit

1. Bashkangjitni kapësen e rripit në xhep ose rrip rripi.
2. Rreshtoni shtyllën e kapëses së rripit me vrimën në pjesën e pasme të radios.
3. Shtyjeni butësisht derisa kapësja të klikojë në vend.

Për ta Hequr

1. Shtypni poshtë skedën e lëshimit në krye të kapëses së rripit për të lëshuar kapësen.
2. Tërhiqeni kapësen e rripit nga pjesa e pasme e radios.

Ndizni dhe Fikni Radion Tuaj

Kthejeni në drejtim të akrepave të orës për të ndezur radion dhe në drejtim të kundërt të akrepave të orës për të fikur radion.

1. Në pozicionin ON (ndezur), radio cicëron dhe shfaq shkurtimisht të gjitha ikonat e veçorive të disponueshme në radio.
2. Ekrani më pas tregon kanalin aktual, kodin dhe të gjitha veçoritë që janë aktivizuar.

Vendosja e Volumit

Shtypni dhe mbani për tre sekonda ndërsa rrotulloni derisa të arrini një nivel dëgjimi të rehatshëm.

1. Rrotulloni në drejtim të akrepave të orës për të rritur volumin.
2. Rrotulloni në drejtim të kundërt të akrepave të orës për të ulur volumin.

Mos e mbani radion afër veshit tuaj. Nëse volumi është vendosur në një nivel të pakëndshëm, mund t'ju dëmtojë veshin.

Duke Folur dhe Dëgjuar

Për të komunikuar, të gjitha radiot në grupin tuaj duhet të vendosen në të njëjtin kanal dhe Kod Eliminues të Interferencës.

1. Për të folur, shtypni dhe mbani .
2. Kur të keni mbaruar së foluri, lëshoni .

Për qartësi maksimale, mbajeni radion dy deri në tre inç larg gojës tuaj dhe flisni drejtpërdrejt në mikrofon. Mos e mbuloni mikrofonin gjatë kohës që flisni.

Gama e Bisedës

Radio juaj është projektuar për të maksimizuar performancën dhe për të përmirësuar gamën e transmetimit. Mos i përdorni radiot më afër se pesë këmbë larg njëra-tjetrës.

Butoni i Monitorimit

Shtypja dhe mbajtja e për tre sekonda ju lejon të dëgjoni nivelin e volumit të radios kur nuk jeni duke marrë. Kjo ju lejon të rregulloni volumin, nëse është e nevojshme. Ju gjithashtu mund të shtypni për të kontrolluar aktivitetin në kanalin aktual përpara se të flisni.

Kohëmatësi i Kohës së Skadimit të Shtyp-Për-Të-Folur

Për të parandaluar transmetimet aksidentale dhe për të kursyer jetën e baterisë, radio lëshon një ton paralajmërues të vazhdueshëm dhe ndalon transmetimin nëse shtypni për 60 sekonda të vazhdueshëm.

Opsionet e Menusë

Përzgjedhja e Kanalit

Radioja juaj ka 22 kanale. Kanali është frekuenca që radioja përdor për të transmetuar. Kanalet 8-14 janë vetëm FRS 0.5 vat dhe të gjithë kanalet e tjerë janë GMRS. (Shiko tabelën "Kanalet dhe Frekuencat" për detaje.)

1. Me radion të ndezur, shtypni . Kur radioja është në një kanal 0.5 vat, shfaqet. Kur radioja është në një kanal 1 vat, shfaqet. Kanali aktual pulson.
2. Shtypni ose dhe zgjidhni një kanal të papërdorur ose të qetë.
3. Shtypni për të ruajtur cilësimin e kanalit ose për të vazhduar konfigurimin.

Përzgjedhja e Kodit Eliminues të Interferencave

Kodet Eliminuese të Interferencave ndihmojnë në minimizimin e interferencave duke bllokuar transmetimet nga burime të panjohura. Kodet 1 – 38 janë kodet standarde analoge që shfaqen në radio të tjera FRS/GMRS. 0 është pozicioni i fikur, asnjë kod nuk është aktivizuar.

Për të vendosur kodin për një kanal

1. Shtypni derisa kodi të fillojë të pulsojë.
2. Shtypni ose për të zgjedhur kodin.
3. Shtypni për të ruajtur cilësimin e kodit ose për të vazhduar konfigurimin.

Ju mund të vendosni një kod të ndryshëm për secilin kanal duke përdorur këtë procedurë.

Një shtypje e zgjatur e ose ju lejon të lëvizni shpejt nëpër Kodet e Interferencës në mënyrë që të arrini shpejt kodin që dëshironi.

Shënim: Ju duhet të vendosni Kodin Eliminues të Interferencës në 0 në një radio që përdor Kodet Eliminuese të Interferencës për të komunikuar me radio që nuk kanë Kode Eliminuese të Interferencës. Zgjidhni 0 për "pa ton, pa kod" dhe OFF do të pulsojë në ekranin e radios tuaj.

Vendosja dhe Transmetimi i Toneve të Thirrjes

Radioja juaj mund të transmetojë tone të ndryshme thirrjeje në radio të tjera në grupin tuaj në mënyrë që t'i njoftoni se dëshironi të flisni. Radioja juaj ka 5 tone thirrjeje.

Për të vendosur një ton thirrjeje

1. Me radion të ndezur, shtypni tre herë derisa cilësimi aktual i tonit të thirrjes (0 - 5) të pulsojë dhe CA të shfaqet.
2. Shtypni ose për të ndryshuar dhe dëgjuar tonin e thirrjes.
3. Shtypni për të vendosur tonin e ri të thirrjes ose për të vazhduar konfigurimin.

Për të transmetuar tonin tuaj të thirrjes në radio të tjera të vendosura në të njëjtin kanal dhe Kod Eliminues të Interferencës si radioja juaj, shtypni .

Shënim: Vendosja e thirrjes në 0 çaktivizon funksionin e tonit të thirrjes.

Filtri i Zhurmës Q_T

Funksioni i filtrit të zhurmës Q_T ndihmon për të siguruar komunikim të pandërprerë me radio të tjera Motorola që kanë këtë funksion. Ky funksion gjithashtu filtron transmetimet e padëshiruara nga radio të tjera. Kjo është e dobishme në vende ku ka trafik të rëndë radioje, siç janë parqet argëtuese ose qendrat e skive.

Shënim: Filtrim i zhurmës Q_T nuk është i disponueshëm kur radioja po skanon.

Për të ndezur ose fikur filtrin e zhurmës Q_T

1. Shtypni derisa të shfaqet.
2. Shtypni ose derisa Y të shfaqet për të ndezur filtrin e zhurmës, ose derisa – të shfaqet për të fikur filtrin e zhurmës.
3. Shtypni për të konfirmuar zgjedhjen tuaj.

Për të transmetuar në një radio që ka filtrin e zhurmës Q_T të ndezur

1. Zgjidhni të njëjtin kanal dhe Kod Eliminues të Interferencës si radioja tjetër.
2. Shtypni për të dërguar një ton thirrjeje. Kjo lejon që zëri juaj të kalojë nëpër filtrin e zhurmës Q_T në radion marrëse.
3. Shtypni dhe flisni normalisht.

Shënim: Nëse e anashkaloni hapin 2, fillimi i mesazhit tuaj mund të mos dëgjohet në radion marrëse. Për një periudhë 30-sekondëshe, duke filluar pas transmetimit të fundit, të gjitha transmetimet e marra në kanalin dhe kodin e zgjedhur do të kalojnë nëpër filtrin e zhurmës Q_T.

Transmetimi i një Toni Konfirmimi të Bisedës

Radioja juaj do të transmetojë një ton unik kur të përfundoni transmetimin. Është si të thuash "Roger" ose "Over" për t'u treguar të tjerëve se keni përfunduar së foluri.

1. Për të fikur Konfirmimin e Bisedës, shtypni dhe mbani ndërsa ndizni radion tuaj. Toni i thirrjes së Konfirmimit të Bisedës nuk do të shfaqet.
2. Për të ndezur përsëri Konfirmimin e Bisedës, fikeni radion tuaj dhe më pas ndizeni përsëri ndërsa shtypni dhe mbani . Toni i thirrjes së Konfirmimit të Bisedës do të shfaqet.

Përdorimi me Aksesorë (PTT)

Ju mund të përdorni aksesorë opsionalë të kufjeve. Radiot e Serisë MC janë të pajtueshme me aksesorët PTT. Kufjet VOX do të kërkojnë përdorimin e butonit të radios për të folur.

Shumë aksesorë (shiten veçmas) janë të disponueshëm për radion tuaj. Për më shumë informacion, vizitoni faqen tonë të internetit në www.motorola.com ose shop.giantintl.com.

Veçoritë Speciale

Kyçja e Tastierës

Për të shmangur ndryshimin aksidental të cilësimeve të radios tuaj:

1. Shtypni dhe mbajeni derisa të shfaqet.
2. Kur jeni në modalitetin e kyçur, mund ta ndizni dhe fikni radion, të rregulloni volumin, të merrni, transmetoni, dërgoni një ton thirrjeje dhe të monitoroni kanalet. Të gjitha funksionet e tjera janë të kyçura.

Për të zhbllokuar radion, shtypni dhe mbani derisa të mos shfaqet më.

Skanimi i Kanaleve

Përdorni skanimin për të kërkuar në 22 kanalet për transmetime nga palë të panjohura, për të gjetur dikë në grupin tuaj që ka ndryshuar aksidentalisht kanalet, ose për të gjetur shpejt kanale të papërdorura për përdorimin tuaj.

Për të filluar Skanimin

1. Shtypni shkurtimisht tastin . Skanimi do të shfaqet në ekran dhe radio do të fillojë të lëvizë nëpër kombinimet e kanalit dhe kodit.
2. Kur radio zbulon aktivitet kanali që përputhet me kombinimin e kanalit dhe kodit, ajo ndalon lëvizjen dhe ju mund të dëgjoni transmetimin.
3. Për t'iu përgjigjur dhe për të folur me personin që transmeton, shtypni brenda pesë sekondave pas përfundimit të transmetimit.
4. Radio do të rifillojë lëvizjen nëpër kanale pesë sekonda pas përfundimit të çdo aktiviteti të marrë.
5. Për të ndaluar skanimin, shtypni shkurtimisht tastin .

Shënime për Skanimin:

1. Nëse shtypni ndërsa radio po lëviz nëpër kanale joaktive, transmetimi do të jetë në "kanalin bazë" (home channel), domethënë, kanali (dhe Kodi Eliminues i Interferencave) në të cilin ishte vendosur radioja juaj kur filluat skanimin. Skanimi do të rifillojë pesë sekonda pas përfundimit të transmetimit tuaj. Ju mund të shtypni tastin për të ndaluar skanimin në çdo kohë.
2. Nëse radio ndalon në një transmetim të padëshiruar, ju mund të rifilloni menjëherë skanimin duke shtypur shkurtimisht ose .
3. Nëse radio ndalon vazhdimisht në një transmetim të padëshiruar, ju mund ta hiqni përkohësisht atë kanal nga lista e skanimit duke shtypur dhe mbajtur ose për tre sekonda. Ju mund të hiqni më shumë se një kanal në këtë mënyrë.
4. Për të rikthyer kanalin(et) e hequr në listën e skanimit, fikeni radion dhe më pas ndizeni përsëri, ose dilni dhe rihyni në modalitetin e skanimit duke shtypur .
5. Ju nuk mund ta hiqni kanalin bazë nga lista e skanimit.
6. Në Skanimin e Avancuar, kodi i zbuluar do të përdoret vetëm për një transmetim. Ju duhet të shënoni kodin, të dilni nga skanimi dhe të vendosni atë kod të zbuluar në atë kanal për të përdorur përgjithmonë kodin e zbuluar.

Kanalet dhe Frekuencat

Referencat

• http://www.motorola.com
• Giantintl.com

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Motorola TALKABOUT KEM-ML36100 - Manuali i Serisë MC
