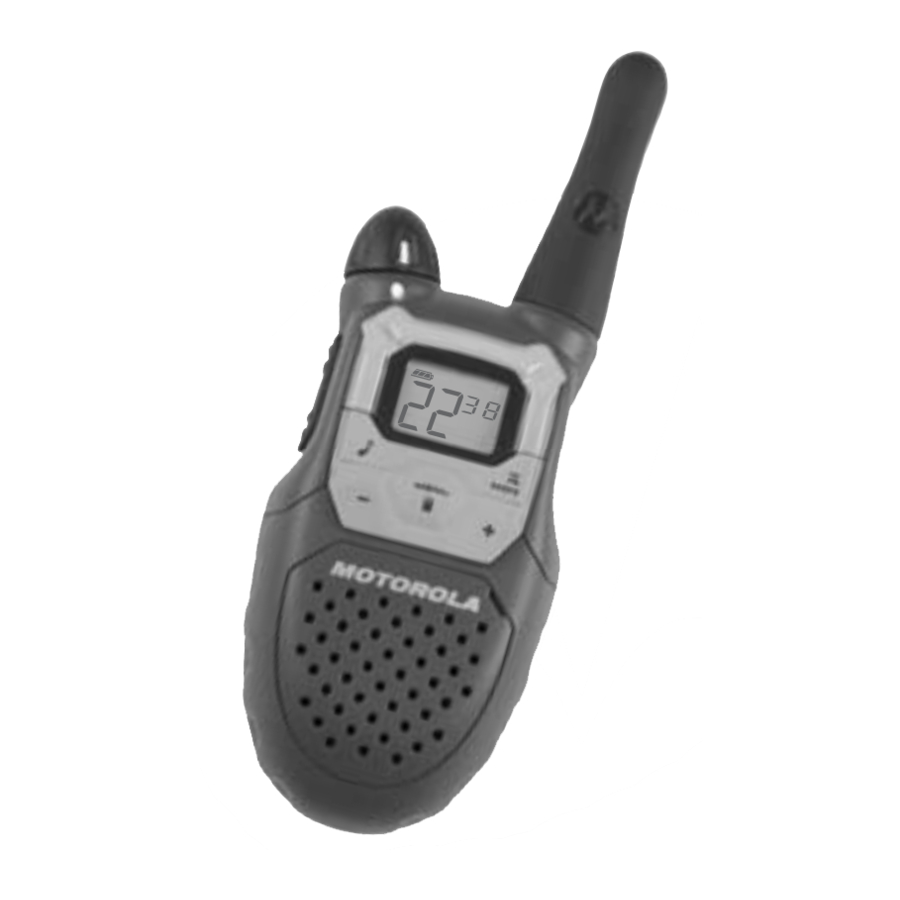

Motorola TALKABOUT KEM-ML36100 - Priročnik za serijo MC

Kontrolni gumbi

Vodnik po zaslonu

- Merač baterije

- Filtriranje šuma

- Indikator moči kanala

- Prostoročno (VOX)

- Zaklepanje

- Ton potrditve pogovora (Roger Beep)

- Skeniranje

Začetek

Namestitev baterij

Vsak radio lahko uporablja 1 NiMH polnilni baterijski paket ali 3 AA alkalne baterije in zapiska, ko so baterije skoraj prazne.

Namestitev NiMH polnilnega baterijskega paketa

1. Izklopite radio.
2. Z zadnjo stranjo radia obrnjeno proti vam dvignite zapah pokrova baterije in odstranite pokrov.
3. Odstranite baterijski paket iz prozorne plastične vrečke (ne razstavljajte ali odvijajte baterijskega paketa).
4. Vstavite NiMH baterijski paket s shemo, obrnjeno proti vam.
5. Ponovno namestite pokrov baterije in pritisnite navzdol, da ga pritrdite.

Namestitev treh AA alkalnih baterij

1. Izklopite radio.
2. Z zadnjo stranjo radia obrnjeno proti vam dvignite zapah pokrova baterije in odstranite pokrov.
3. Vstavite tri AA alkalne baterije s polariteto + in -, kot je prikazano v notranjosti.
4. Ponovno namestite pokrov baterije in pritisnite navzdol, da ga pritrdite.

Merač baterije radia

Ikona baterije radia prikazuje raven napolnjenosti baterije, od polne do prazne . Ko ima radio še en segment, radio občasno zapiska ali po sprostitvi (Opozorilo o nizki bateriji).

Odstranjevanje NiMH baterijskega paketa (izbirni dodatek)

1. Izklopite radio.
2. Z zadnjo stranjo radia obrnjeno proti vam dvignite zapah baterije, da sprostite pokrov baterije, in odstranite pokrov.
3. Nežno odstranite NiMH baterijo.
4. Ponovno namestite pokrov baterije in pritisnite navzdol, da ga pritrdite.

Odstranjevanje treh AA baterij

1. Izklopite radio.
2. Z zadnjo stranjo radia obrnjeno proti vam dvignite zapah baterije, da sprostite pokrov baterije, in odstranite pokrov.
3. Nežno odstranite vsako baterijo tako, da jo posamično izvlečete.
4. Ponovno namestite pokrov baterije in pritisnite navzdol, da ga pritrdite.

Opombe

• Bodite previdni pri odstranjevanju NiMH ali AA baterij. Za odstranjevanje teh baterij ne uporabljajte ostrih ali prevodnih orodij.
• Odstranite baterije, preden radio shranite za daljše časovno obdobje. Baterije sčasoma korodirajo in lahko trajno poškodujejo vaš radio.

Uporaba polnilnika baterij

Polnilnik baterij zagotavlja priročno polnjenje NiMH baterij in ga lahko postavite na katero koli ravno površino, kot je miza ali delovna miza. NiMH baterijo polnite čez noč (vsaj 16 ur), preden jo prvič uporabite. Po začetnem polnjenju se prazna baterija popolnoma napolni v 14 urah.

1. Sledite zgornjim korakom za namestitev NiMH baterijskega paketa.
2. Priključite napajalni kabel AC v vtičnico na namiznem stojalu.
3. Priključite napajalnik AC v standardno stensko vtičnico.
4. Z radiem, obrnjenim naprej, ga potisnite v eno od polnilnih žepov.
5. Pri polnjenju polnilnika baterij bo rdeča lučka na podstavku polnilnika neprekinjeno svetila.

Opombe

• Lučka bo ostala rdeča, tudi ko bo NiMH baterijski paket popolnoma napolnjen.
• Pri premikanju med vročimi in hladnimi temperaturami ne polnite NiMH baterijskega paketa, dokler se temperatura baterije ne prilagodi (običajno približno 20 minut).
• Za optimalno življenjsko dobo baterije odstranite radio ali baterijo iz polnilnika v 16 urah. Ne shranjujte radia, ko je priključen na polnilnik.
• Izklopite radio, ko je v pladnju za polnjenje.

Pritrditev in odstranitev sponke za pas

1. Pritrdite sponko za pas na žep ali pas.
2. Poravnajte zatič sponke za pas z luknjo na zadnji strani radia.
3. Nežno potiskajte, dokler se sponka ne zaskoči.

Za odstranitev

1. Pritisnite navzdol na sprostitveni jeziček na vrhu sponke za pas, da sprostite zapah.
2. Povlecite sponko za pas stran od zadnje strani radia.

Vklop in izklop radia

Obrnite v smeri urinega kazalca, da vklopite radio, in v nasprotni smeri urinega kazalca, da izklopite radio.

1. V položaju ON (vklopljeno) radio zapiska in na kratko prikaže vse ikone funkcij, ki so na voljo na radiu.
2. Zaslon nato prikaže trenutni kanal, kodo in vse funkcije, ki so omogočene.

Nastavitev glasnosti

Pritisnite in držite tri sekunde, medtem ko vrtite , dokler ne dosežete udobne ravni poslušanja.

1. Obrnite v smeri urinega kazalca, da povečate glasnost.
2. Obrnite v nasprotni smeri urinega kazalca, da zmanjšate glasnost.

Ne držite radia blizu ušesa. Če je glasnost nastavljena na neudobno raven, lahko poškoduje vaše uho.

Pogovor in poslušanje

Za komunikacijo morajo biti vsi radijski sprejemniki v vaši skupini nastavljeni na isti kanal in kodo za odpravljanje motenj.

1. Za pogovor pritisnite in držite .
2. Ko končate s pogovorom, spustite .

Za največjo jasnost držite radio pet do sedem centimetrov stran od ust in govorite neposredno v mikrofon. Med pogovorom ne prekrivajte mikrofona.

Doseg pogovora

Vaš radio je zasnovan za povečanje zmogljivosti in izboljšanje dosega prenosa. Ne uporabljajte radijskih sprejemnikov bližje kot 1,5 metra.

Gumb za spremljanje

Če pritisnete in držite tri sekunde, lahko poslušate raven glasnosti radia, ko ne sprejemate. To vam omogoča, da po potrebi prilagodite glasnost. Lahko tudi pritisnete , da preverite aktivnost na trenutnem kanalu, preden začnete govoriti.

Časovnik za izklop pritisni-za-govor

Da bi preprečili nenamerne prenose in prihranili življenjsko dobo baterije, radio oddaja neprekinjen opozorilni ton in preneha oddajati, če pritisnete za 60 neprekinjenih sekund.

Možnosti menija

Izbira kanala

Vaša radijska postaja ima 22 kanalov. Kanal je frekvenca, ki jo radijska postaja uporablja za oddajanje. Kanali 8-14 so samo FRS 0,5 W, vsi ostali kanali pa so GMRS. (Za podrobnosti glejte tabelo "Kanali in frekvence".)

1. Ko je radijska postaja vklopljena, pritisnite . Ko je radijska postaja na kanalu 0,5 W, se prikaže . Ko je radijska postaja na kanalu 1 W, se prikaže . Trenutni kanal utripa.
2. Pritisnite ali in izberite neuporabljen ali tih kanal.
3. Pritisnite , da shranite nastavitev kanala, ali , da nadaljujete z nastavitvijo.

Izbira kode za odpravljanje motenj

Kode za odpravljanje motenj pomagajo zmanjšati motnje z blokiranjem prenosov iz neznanih virov. Kode 1–38 so standardne analogne kode, ki se pojavljajo na drugih radijskih postajah FRS/GMRS. 0 je izklopljen položaj, nobena koda ni omogočena.

Za nastavitev kode za kanal

1. Pritisnite , dokler koda ne začne utripati.
2. Pritisnite ali , da izberete kodo.
3. Pritisnite , da shranite nastavitev kode, ali , da nadaljujete z nastavitvijo.

S tem postopkom lahko nastavite drugačno kodo za vsak kanal.

Daljši pritisk na ali vam omogoča hitro premikanje po kodah za odpravljanje motenj, tako da lahko hitro dosežete želeno kodo.

Opomba: Kodo za odpravljanje motenj morate nastaviti na 0 na radijski postaji, ki uporablja kode za odpravljanje motenj, da lahko komunicirate z radijskimi postajami, ki nimajo kod za odpravljanje motenj. Izberite 0 za "no tone, no code" (brez tona, brez kode) in OFF (IZKLOPLJENO) bo utripalo na zaslonu vaše radijske postaje.

Nastavitev in oddajanje tonov klica

Vaša radijska postaja lahko oddaja različne tone klica drugim radijskim postajam v vaši skupini, tako da jih lahko opozorite, da želite govoriti. Vaša radijska postaja ima 5 tonov klica.

Za nastavitev tona klica

1. Ko je radijska postaja vklopljena, trikrat pritisnite , dokler trenutna nastavitev tona klica (0–5) ne utripa in se prikaže CA.
2. Pritisnite ali , da spremenite in slišite ton klica.
3. Pritisnite , da nastavite nov ton klica, ali , da nadaljujete z nastavitvijo.

Če želite oddati ton klica drugim radijskim postajam, nastavljenim na isti kanal in kodo za odpravljanje motenj kot vaša radijska postaja, pritisnite .

Opomba: Če nastavite klic na 0, se funkcija tona klica onemogoči.

Q_T Filtriranje šuma

Funkcija filtriranja šuma Q_T pomaga zagotoviti nemoteno komunikacijo z drugimi radijskimi postajami Motorola, ki imajo to funkcijo. Ta funkcija filtrira tudi neželene prenose z drugih radijskih postaj. To je uporabno v krajih z močnim radijskim prometom, kot so zabaviščni parki ali smučišča.

Opomba: Filtriranje šuma Q_T ni na voljo, ko radijska postaja skenira.

Za vklop ali izklop filtriranja šuma Q_T

1. Pritisnite , dokler se ne prikaže .
2. Pritisnite ali , dokler se ne prikaže Y, da vklopite filtriranje šuma, ali dokler se ne prikaže –, da izklopite filtriranje šuma.
3. Pritisnite , da potrdite svojo izbiro.

Za oddajanje na radijsko postajo, ki ima vklopljeno filtriranje šuma Q_T

1. Izberite isti kanal in kodo za odpravljanje motenj kot druga radijska postaja.
2. Pritisnite , da pošljete ton klica. To omogoča, da vaš glas preide skozi filter šuma Q_T na sprejemni radijski postaji.
3. Pritisnite in govorite normalno.

Opomba: Če preskočite 2. korak, začetka vašega sporočila morda ne bo slišati na sprejemni radijski postaji. V obdobju 30 sekund, ki se začne po zadnjem prenosu, bodo vsi prenosi, prejeti na izbranem kanalu in kodi, prešli skozi filter šuma Q_T.

Oddajanje tona za potrditev pogovora

Vaša radijska postaja bo oddala edinstven ton, ko boste končali z oddajanjem. To je kot reči "Roger" (razumem) ali "Over" (konec), da drugim sporočite, da ste končali z govorjenjem.

1. Če želite izklopiti potrditev pogovora, pritisnite in držite , medtem ko vklopite radijsko postajo. Ton klica za potrditev pogovora se ne bo prikazal.
2. Če želite znova vklopiti potrditev pogovora, izklopite radijsko postajo in jo nato znova vklopite, medtem ko pritiskate in držite . Prikazal se bo ton klica za potrditev pogovora .

Uporaba z dodatki (PTT)

Uporabite lahko dodatne slušalke. Radijske postaje serije MC so združljive z dodatki PTT. Slušalke VOX bodo za pogovor zahtevale uporabo gumba na radijski postaji.

Za vašo radijsko postajo je na voljo veliko dodatkov (naprodaj posebej). Za več informacij obiščite našo spletno stran na www.motorola.com ali shop.giantintl.com.

Posebne funkcije

Zaklepanje tipkovnice

Da bi se izognili nenamerni spremembi nastavitev radia:

1. Pritisnite in držite, dokler se ne prikaže .
2. Ko ste v načinu zaklepanja, lahko radio vklopite in izklopite, prilagodite glasnost, sprejemate, oddajate, pošiljate klicni ton in nadzirate kanale. Vse druge funkcije so zaklenjene.

Za odklepanje radia pritisnite in držite , dokler se ne prikaže več.

Skeniranje kanalov

Uporabite skeniranje za iskanje prenosov iz neznanih oseb na 22 kanalih, da poiščete nekoga v vaši skupini, ki je pomotoma spremenil kanale, ali da hitro poiščete neuporabljene kanale za lastno uporabo.

Za začetek skeniranja

1. Na kratko pritisnite tipko . Skeniranje se bo prikazalo na zaslonu in radio se bo začel premikati po kombinacijah kanalov in kod.
2. Ko radio zazna aktivnost kanala, ki ustreza kombinaciji kanala in kode, se premikanje ustavi in lahko slišite prenos.
3. Če želite odgovoriti in se pogovarjati z osebo, ki oddaja, pritisnite v petih sekundah po koncu prenosa.
4. Radio bo nadaljeval s premikanjem po kanalih pet sekund po koncu katere koli prejete aktivnosti.
5. Če želite ustaviti skeniranje, na kratko pritisnite tipko .

Opombe o skeniranju:

1. Če pritisnete , medtem ko se radio premika po neaktivnih kanalih, bo prenos na "domačem kanalu", to je kanalu (in kodi za odpravljanje motenj), na katerega je bil vaš radio nastavljen, ko ste začeli skeniranje. Skeniranje se bo nadaljevalo pet sekund po koncu vašega prenosa. Lahko pritisnete tipko , da kadar koli ustavite skeniranje.
2. Če se radio ustavi na neželenem prenosu, lahko takoj nadaljujete s skeniranjem s kratkim pritiskom na ali .
3. Če se radio večkrat ustavi na neželenem prenosu, lahko začasno odstranite ta kanal s seznama za skeniranje s pritiskom in držanjem ali za tri sekunde. Na ta način lahko odstranite več kot en kanal.
4. Če želite obnoviti odstranjene kanale na seznam za skeniranje, izklopite radio in ga nato ponovno vklopite ali zapustite in ponovno vstopite v način skeniranja s pritiskom na .
5. Domačega kanala ne morete odstraniti s seznama za skeniranje.
6. V naprednem skeniranju se bo zaznana koda uporabila samo za en prenos. Zapomniti si morate kodo, zapustiti skeniranje in nastaviti to zaznano kodo na tem kanalu, da boste trajno uporabljali zaznano kodo.
