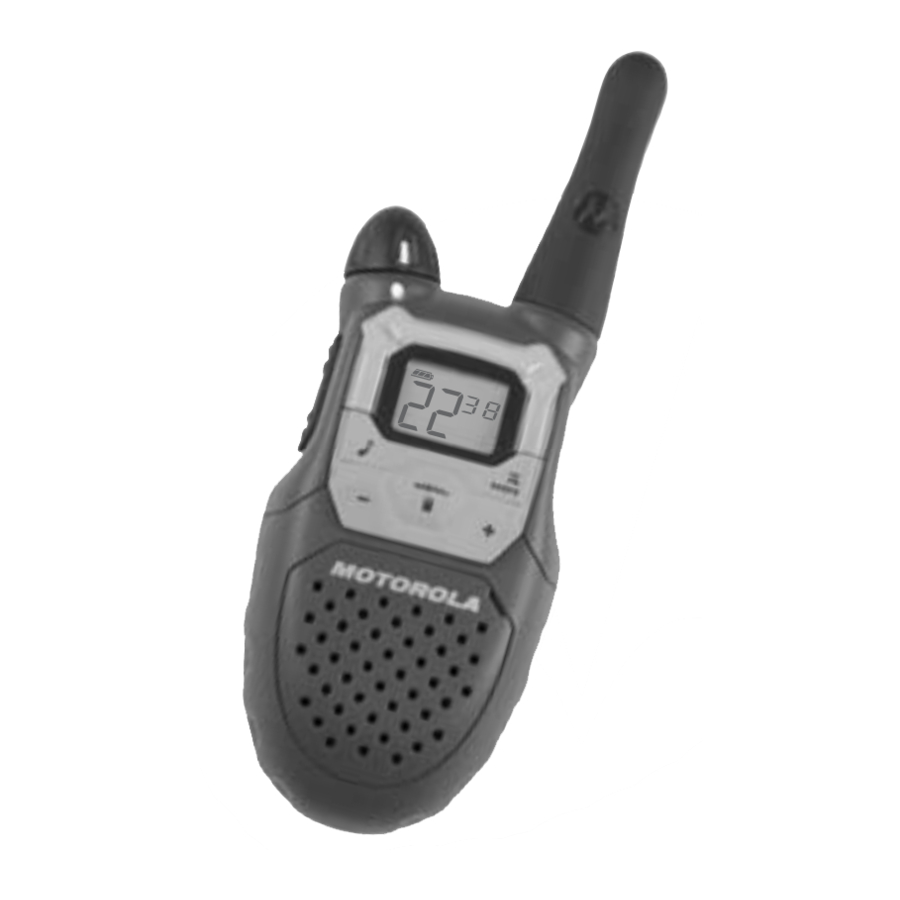

Motorola TALKABOUT KEM-ML36100 - Manualul Seriei MC

Butoane de Control

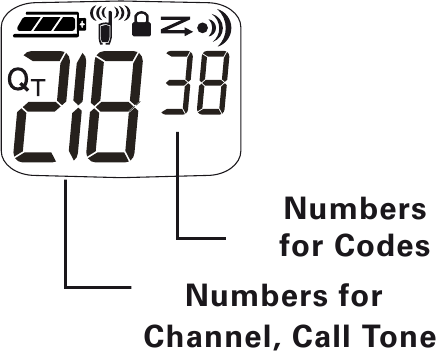

Ghidul Ecranului de Afișare

- Indicator Baterie

- Filtrare Zgomot

- Indicator Putere Canal

- Mâini Libere (VOX)

- Blocare

- Ton de Confirmare a Vorbirii (Roger Beep)

- Scanare

Începutul

Instalarea Bateriilor

Fiecare radio poate folosi fie 1 acumulator NiMH reîncărcabil, fie 3 baterii alcaline AA și emite un semnal sonor când bateriile sunt descărcate.

Instalarea Acumulatorului NiMH Reîncărcabil

1. Oprește radioul.
2. Cu partea din spate a radioului orientată spre tine, ridică zăvorul capacului bateriei și scoate capacul.
3. Scoate acumulatorul din punga de plastic transparentă (nu dezasambla sau dezambala acumulatorul).
4. Introdu acumulatorul NiMH cu diagrama orientată spre tine.
5. Repoziționează capacul bateriei și apasă în jos pentru a-l fixa.

Instalarea celor Trei Baterii Alcaline AA

1. Oprește radioul.
2. Cu partea din spate a radioului orientată spre tine, ridică zăvorul capacului bateriei și scoate capacul.
3. Introdu cele trei baterii alcaline AA cu polaritatea + și - așa cum se arată în interior.
4. Repoziționează capacul bateriei și apasă în jos pentru a-l fixa.

Indicatorul Bateriei Radio

Pictograma bateriei radio arată nivelul de încărcare a bateriei, de la plin la gol . Când radioul mai are un segment rămas, radioul emite un semnal sonor periodic sau după eliberarea (Alertă Baterie Descărcată).

Scoaterea Acumulatorului NiMH (Accesoriu Opțional)

1. Oprește radioul.
2. Cu partea din spate a radioului orientată spre tine, ridică zăvorul bateriei pentru a elibera capacul bateriei și scoate capacul.
3. Scoate ușor bateria NiMH.
4. Repoziționează capacul bateriei și apasă în jos pentru a-l fixa.

Scoaterea celor Trei Baterii AA

1. Oprește radioul.
2. Cu partea din spate a radioului orientată spre tine, ridică zăvorul bateriei pentru a elibera capacul bateriei și scoate capacul.
3. Scoate ușor fiecare baterie, scoțând fiecare baterie individual.
4. Repoziționează capacul bateriei și apasă în jos pentru a-l fixa.

Note

• Ai grijă când scoți bateriile NiMH sau AA. Nu folosi unelte ascuțite sau conductoare pentru a scoate oricare dintre aceste baterii.
• Scoate bateriile înainte de a depozita radioul pentru perioade lungi de timp. Bateriile se corodează în timp și pot cauza daune permanente radioului tău.

Folosirea Încărcătorului de Baterie

Încărcătorul de baterie oferă confortul încărcării prin introducere pentru bateriile NiMH și poate fi plasat pe orice suprafață plană, cum ar fi un birou sau un banc de lucru. Încarcă bateria NiMH peste noapte (cel puțin 16 ore) înainte de a o folosi pentru prima dată. După încărcarea inițială, o baterie descărcată este complet încărcată în 14 ore.

1. Urmează pașii de mai sus pentru a instala un Acumulator NiMH.
2. Introdu cablul de alimentare CA în mufa de pe suportul de birou.
3. Introdu alimentatorul CA într-o priză standard.
4. Cu un radio orientat înainte, glisează-l într-unul dintre buzunarele de încărcare.
5. Când încarci încărcătorul de baterie, lumina roșie de pe baza încărcătorului va lumina continuu.

Note

• Lumina va rămâne roșie după ce acumulatorul NiMH este complet încărcat.
• Când te muți între temperaturi calde și reci, nu încărca acumulatorul NiMH până când temperatura bateriei nu se aclimatizează (de obicei, aproximativ 20 de minute).
• Pentru o durată de viață optimă a bateriei, scoate radioul sau bateria de pe încărcător în decurs de 16 ore. Nu depozita radioul în timp ce este conectat la încărcător.
• Oprește radioul în timp ce este în suportul de încărcare.

Atașarea și Scoaterea Agățătoarei de Curea

1. Atașează agățătoarea de curea la buzunar sau la cureaua de curea.
2. Aliniază stâlpul agățătoarei de curea cu orificiul din spatele radioului.
3. Apăsă ușor până când agățătoarea se fixează în poziție.

Pentru a Scoate

1. Apăsă pe clapeta de eliberare din partea de sus a agățătoarei de curea pentru a elibera zăvorul.
2. Trage agățătoarea de curea din spatele radioului.

Pornirea și Oprirea Radioului

Rotește în sensul acelor de ceasornic pentru a porni radioul și în sens invers acelor de ceasornic pentru a opri radioul.

1. În poziția ON (pornit), radioul emite un semnal sonor și arată pe scurt toate pictogramele de funcții disponibile pe radio.
2. Ecranul de afișare arată apoi canalul curent, codul și toate funcțiile care sunt activate.

Setarea Volumului

Apasă și menține apăsat timp de trei secunde în timp ce rotești până când ajungi la un nivel de ascultare confortabil.

1. Rotește în sensul acelor de ceasornic pentru a crește volumul.
2. Rotește în sens invers acelor de ceasornic pentru a reduce volumul.

Nu ține radioul aproape de ureche. Dacă volumul este setat la un nivel inconfortabil, ți-ar putea răni urechea.

Vorbitul și Ascultatul

Pentru a comunica, toate radiourile din grupul tău trebuie să fie setate pe același canal și Cod de Eliminare a Interferențelor.

1. Pentru a vorbi, apasă și menține apăsat .
2. Când ai terminat de vorbit, eliberează .

Pentru o claritate maximă, ține radioul la o distanță de doi până la trei centimetri de gură și vorbește direct în microfon. Nu acoperi microfonul în timp ce vorbești.

Raza de Acoperire

Radioul tău este proiectat pentru a maximiza performanța și a îmbunătăți raza de transmisie. Nu folosi radiourile la o distanță mai mică de un metru și jumătate unul de celălalt.

Butonul Monitor

Apăsarea și menținerea apăsată a timp de trei secunde îți permite să asculți nivelul volumului radioului atunci când nu primești. Acest lucru îți permite să ajustezi volumul, dacă este necesar. Poți, de asemenea, să apeși pentru a verifica activitatea pe canalul curent înainte de a vorbi.

Temporizatorul de Timeout Push-to-Talk

Pentru a preveni transmisiile accidentale și a economisi durata de viață a bateriei, radioul emite un ton de avertizare continuu și oprește transmisia dacă apeși timp de 60 de secunde continue.

Opțiuni de meniu

Selectarea canalului

Radioul dumneavoastră are 22 de canale. Canalul este frecvența pe care o utilizează radioul pentru a transmite. Canalele 8-14 sunt doar FRS de 0,5 wați, iar toate celelalte canale sunt GMRS. (Consultați tabelul "Canale și frecvențe" pentru detalii.)

1. Cu radioul pornit, apăsați . Când radioul este pe un canal de 0,5 wați, se afișează. Când radioul este pe un canal de 1 watt, se afișează. Canalul curent clipește.
2. Apăsați sau și selectați un canal neutilizat sau liniștit.
3. Apăsați pentru a salva setarea canalului sau pentru a continua configurarea.

Selectarea codului de eliminare a interferențelor

Codurile de eliminare a interferențelor ajută la minimizarea interferențelor prin blocarea transmisiilor din surse necunoscute. Codurile 1 – 38 sunt codurile analogice standard care apar pe alte radiouri FRS/GMRS. 0 este poziția oprit, niciun cod nu este activat.

Pentru a seta codul pentru un canal

1. Apăsați până când codul începe să clipească.
2. Apăsați sau pentru a selecta codul.
3. Apăsați pentru a salva setarea codului sau pentru a continua configurarea.

Puteți seta un cod diferit pentru fiecare canal folosind această procedură.

O apăsare prelungită a sau vă permite să derulați rapid prin codurile de interferență, astfel încât să puteți ajunge rapid la codul dorit.

Notă: Trebuie să setați codul de eliminare a interferențelor la 0 pe un radio care utilizează coduri de eliminare a interferențelor pentru a comunica cu radiourile care nu au coduri de eliminare a interferențelor. Selectați 0 pentru "fără ton, fără cod", iar OFF va clipi pe ecranul radioului dumneavoastră.

Setarea și transmiterea tonurilor de apel

Radioul dumneavoastră poate transmite tonuri de apel diferite către alte radiouri din grupul dumneavoastră, astfel încât să le puteți alerta că doriți să vorbiți. Radioul dumneavoastră are 5 tonuri de apel.

Pentru a seta un ton de apel

1. Cu radioul pornit, apăsați de trei ori până când setarea curentă a tonului de apel (0 - 5) clipește și CA se afișează.
2. Apăsați sau pentru a schimba și a auzi tonul de apel.
3. Apăsați pentru a seta noul ton de apel sau pentru a continua configurarea.

Pentru a transmite tonul de apel către alte radiouri setate pe același canal și cod de eliminare a interferențelor ca și radioul dumneavoastră, apăsați .

Notă: Setarea apelului la 0 dezactivează funcția de ton de apel.

Filtrarea zgomotului Q_T

Funcția de filtrare a zgomotului Q_T ajută la asigurarea unei comunicări neîntrerupte cu alte radiouri Motorola care au această funcție. Această funcție filtrează, de asemenea, transmisiile nedorite de la alte radiouri. Acest lucru este util în locuri cu trafic radio intens, cum ar fi parcuri de distracții sau stațiuni de schi.

Notă: Filtrarea zgomotului Q_T nu este disponibilă atunci când radioul scanează.

Pentru a activa sau dezactiva filtrarea zgomotului Q_T

1. Apăsați până când se afișează.
2. Apăsați sau până când Y se afișează pentru a activa filtrarea zgomotului, sau până când – se afișează pentru a dezactiva filtrarea zgomotului.
3. Apăsați pentru a confirma selecția dumneavoastră.

Pentru a transmite către un radio care are filtrarea zgomotului Q_T activată

1. Selectați același canal și cod de eliminare a interferențelor ca și celălalt radio.
2. Apăsați pentru a trimite un ton de apel. Acest lucru permite vocii dumneavoastră să treacă prin filtrul de zgomot Q_T de pe radioul receptor.
3. Apăsați și vorbiți normal.

Notă: Dacă omiteți pasul 2, este posibil ca începutul mesajului dumneavoastră să nu fie auzit pe radioul receptor. Pentru o perioadă de 30 de secunde, începând după ultima transmisie, toate transmisiile primite pe canalul și codul selectat vor trece prin filtrul de zgomot Q_T.

Transmiterea unui ton de confirmare a convorbirii

Radioul dumneavoastră va transmite un ton unic când terminați de transmis. Este ca și cum ați spune "Roger" sau "Over" pentru a-i anunța pe ceilalți că ați terminat de vorbit.

1. Pentru a dezactiva confirmarea convorbirii, apăsați și mențineți apăsat în timp ce porniți radioul. Tonul de apel de confirmare a convorbirii nu se va afișa.
2. Pentru a reactiva confirmarea convorbirii, opriți radioul și apoi reporniți-l în timp ce apăsați și mențineți apăsat . Tonul de apel de confirmare a convorbirii va fi afișat.

Utilizare cu accesorii (PTT)

Puteți utiliza accesorii opționale pentru căști. Radiourile din seria MC sunt compatibile cu accesoriile PTT. Căștile VOX vor necesita utilizarea butonului al radioului pentru a vorbi.

Multe accesorii (vândute separat) sunt disponibile pentru radioul dumneavoastră. Pentru mai multe informații, vizitați site-ul nostru web la www.motorola.com sau shop.giantintl.com.

Funcții speciale

Blocare tastatură

Pentru a evita modificarea accidentală a setărilor radio:

1. Apăsați și mențineți apăsat până când se afișează.
2. Când sunteți în modul de blocare, puteți porni și opri radioul, regla volumul, primi, transmite, trimite un ton de apel și monitoriza canalele. Toate celelalte funcții sunt blocate.

Pentru a debloca radioul, apăsați și mențineți apăsat până când nu mai este afișat.

Scanarea canalelor

Utilizați scanarea pentru a căuta pe cele 22 de canale transmisii de la părți necunoscute, pentru a găsi pe cineva din grupul dvs. care a schimbat accidental canalele sau pentru a găsi rapid canale neutilizate pentru uz propriu.

Pentru a începe scanarea

1. Apăsați scurt tasta . Scanarea va apărea pe ecran, iar radioul va începe să deruleze prin combinațiile de canale și coduri.
2. Când radioul detectează activitatea canalului care se potrivește cu combinația de canal și cod, acesta se oprește din derulare și puteți auzi transmisia.
3. Pentru a răspunde și a vorbi cu persoana care transmite, apăsați în termen de cinci secunde de la sfârșitul transmisiei.
4. Radioul va relua derularea prin canale la cinci secunde după sfârșitul oricărei activități primite.
5. Pentru a opri scanarea, apăsați scurt tasta .

Note de scanare:

1. Dacă apăsați în timp ce radioul derulează prin canale inactive, transmisia va fi pe "canalul de acasă" (canalul de bază), adică canalul (și codul de eliminare a interferențelor) la care a fost setat radioul dvs. când ați început scanarea. Scanarea va relua la cinci secunde după sfârșitul transmisiei. Puteți apăsa tasta pentru a opri scanarea în orice moment.
2. Dacă radioul se oprește pe o transmisie nedorită, puteți relua imediat scanarea apăsând scurt sau .
3. Dacă radioul se oprește în mod repetat pe o transmisie nedorită, puteți elimina temporar acel canal din lista de scanare apăsând și menținând apăsat sau timp de trei secunde. Puteți elimina mai multe canale în acest mod.
4. Pentru a restabili canalele eliminate în lista de scanare, opriți și reporniți radioul sau ieșiți și reintrați în modul de scanare apăsând .
5. Nu puteți elimina canalul de acasă din lista de scanare.
6. În Scanarea avansată, codul detectat va fi utilizat doar pentru o singură transmisie. Trebuie să notați codul, să ieșiți din scanare și să setați codul detectat pe acel canal pentru a utiliza permanent codul detectat.

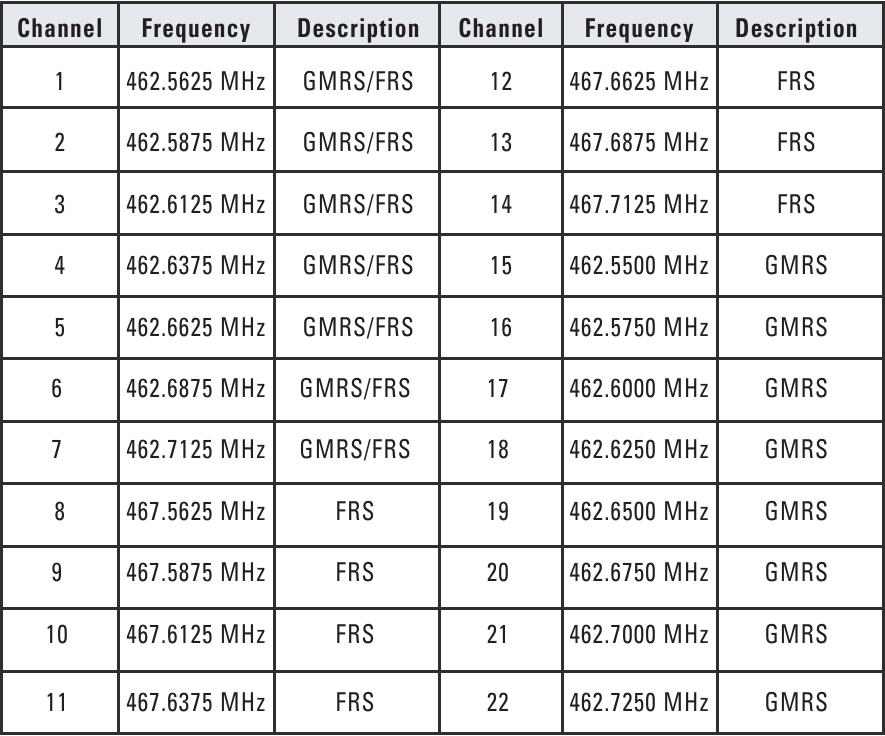

Canale și frecvențe
