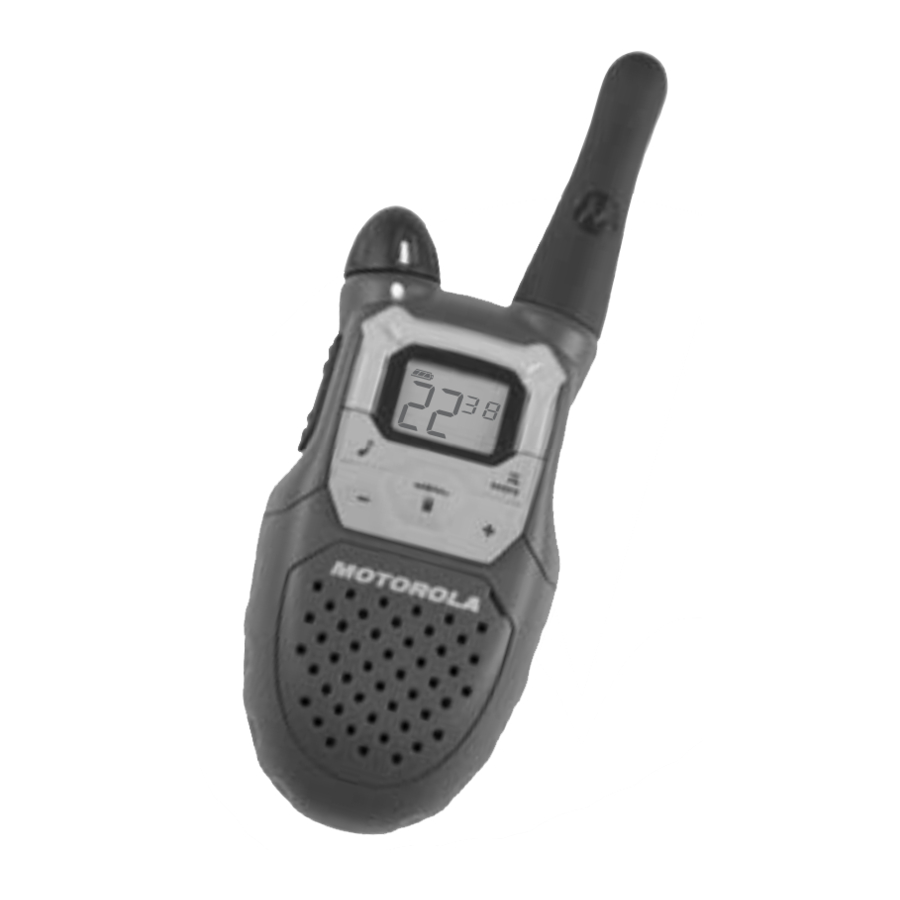

Motorola TALKABOUT KEM-ML36100 - MC serijos vadovas

Valdymo mygtukai

Ekrano vadovas

- Baterijos indikatorius

- Triukšmo filtravimas

- Kanalo galios indikatorius

- Laisvų rankų įranga (VOX)

- Užraktas

- Pokalbio patvirtinimo tonas (Roger Beep)

- Skenavimas

Darbo pradžia

Baterijų įdėjimas

Kiekvienas radijas gali naudoti 1 NiMH įkraunamą baterijų paketą arba 3 AA šarmines baterijas ir pypsi, kai baterijos išsikrauna.

NiMH įkraunamo baterijų paketo įdėjimas

1. Išjunkite radiją.
2. Atsukę radijo galinę dalį į save, pakelkite baterijos dangtelio skląstį ir nuimkite dangtelį.
3. Išimkite baterijų paketą iš skaidraus plastikinio maišelio (neišardykite ir neišpakuokite baterijų paketo).
4. Įdėkite NiMH baterijų paketą taip, kad schema būtų atsukta į jus.
5. Uždėkite baterijos dangtelį ir paspauskite, kad užsifiksuotų.

Trijų AA šarminių baterijų įdėjimas

1. Išjunkite radiją.
2. Atsukę radijo galinę dalį į save, pakelkite baterijos dangtelio skląstį ir nuimkite dangtelį.
3. Įdėkite tris AA šarmines baterijas, atsižvelgdami į + ir - poliškumą, kaip parodyta viduje.
4. Uždėkite baterijos dangtelį ir paspauskite, kad užsifiksuotų.

Radijo baterijos indikatorius

Radijo baterijos piktograma rodo baterijos įkrovos lygį, nuo pilno iki tuščio . Kai radijuje lieka vienas segmentas, radijas periodiškai pypsi arba atleidus (Perspėjimas apie išsikraunančią bateriją).

NiMH baterijų paketo išėmimas (pasirenkamas priedas)

1. Išjunkite radiją.
2. Atsukę radijo galinę dalį į save, pakelkite baterijos skląstį, kad atlaisvintumėte baterijos dangtelį, ir nuimkite dangtelį.
3. Švelniai išimkite NiMH bateriją.
4. Uždėkite baterijos dangtelį ir paspauskite, kad užsifiksuotų.

Trijų AA baterijų išėmimas

1. Išjunkite radiją.
2. Atsukę radijo galinę dalį į save, pakelkite baterijos skląstį, kad atlaisvintumėte baterijos dangtelį, ir nuimkite dangtelį.
3. Švelniai išimkite kiekvieną bateriją atskirai.
4. Uždėkite baterijos dangtelį ir paspauskite, kad užsifiksuotų.

Pastabos

• Būkite atsargūs išimdami NiMH arba AA baterijas. Nenaudokite aštrių ar laidžių įrankių, kad išimtumėte bet kurią iš šių baterijų.
• Išimkite baterijas prieš laikydami radiją ilgesnį laiką. Baterijos laikui bėgant korozuoja ir gali visam laikui sugadinti radiją.

Baterijos įkroviklio naudojimas

Baterijos įkroviklis patogiai įkrauna NiMH baterijas ir gali būti dedamas ant bet kokio plokščio paviršiaus, pavyzdžiui, stalo ar darbo stalo. Prieš naudodami pirmą kartą, įkraukite NiMH bateriją per naktį (mažiausiai 16 valandų). Po pirminio įkrovimo tuščia baterija visiškai įkraunama per 14 valandų.

1. Atlikite aukščiau nurodytus veiksmus, kad įdėtumėte NiMH baterijų paketą.
2. Įkiškite kintamosios srovės maitinimo laido kištuką į lizdą, esantį ant stalinio stovo.
3. Įkiškite kintamosios srovės maitinimo šaltinį į standartinį sieninį lizdą.
4. Atsukę radiją į priekį, įstumkite jį į vieną iš įkrovimo kišenių.
5. Įkraunant baterijos įkroviklį, raudona lemputė ant įkroviklio pagrindo švies nuolat.

Pastabos

• Lemputė liks raudona, kai NiMH baterijų paketas bus visiškai įkrautas.
• Pereinant nuo karštos prie šaltos temperatūros, neįkraukite NiMH baterijų paketo, kol baterijos temperatūra neprisitaikys (paprastai apie 20 minučių).
• Norėdami užtikrinti optimalų baterijos veikimo laiką, išimkite radiją arba bateriją iš įkroviklio per 16 valandų. Nelaikykite radijo prijungto prie įkroviklio.
• Išjunkite radiją, kol jis yra įkrovimo dėkle.

Diržo spaustuko pritvirtinimas ir nuėmimas

1. Pritvirtinkite diržo spaustuką prie kišenės arba diržo.
2. Sulygiuokite diržo spaustuko stulpelį su anga radijo galinėje dalyje.
3. Švelniai stumkite, kol spaustukas užsifiksuos.

Norėdami nuimti

1. Paspauskite atleidimo skirtuką diržo spaustuko viršuje, kad atlaisvintumėte fiksatorių.
2. Patraukite diržo spaustuką nuo radijo galinės dalies.

Radijo įjungimas ir išjungimas

Pasukite pagal laikrodžio rodyklę, kad įjungtumėte radiją, ir prieš laikrodžio rodyklę, kad išjungtumėte radiją.

1. Įjungus radiją, jis pypsi ir trumpai parodo visas radijuje esančias funkcijų piktogramas.
2. Ekrane rodomas dabartinis kanalas, kodas ir visos įjungtos funkcijos.

Garso reguliavimas

Paspauskite ir palaikykite tris sekundes sukdami , kol pasieksite patogų klausymo lygį.

1. Pasukite pagal laikrodžio rodyklę, kad padidintumėte garsumą.
2. Pasukite prieš laikrodžio rodyklę, kad sumažintumėte garsumą.

Nelaikykite radijo arti ausies. Jei garsumas nustatytas nepatogiu lygiu, galite susižeisti ausį.

Kalbėjimas ir klausymas

Norėdami bendrauti, visi jūsų grupės radijo aparatai turi būti nustatyti į tą patį kanalą ir trikdžių šalinimo kodą.

1. Norėdami kalbėti, paspauskite ir palaikykite .
2. Baigę kalbėti, atleiskite .

Kad garsas būtų kuo aiškesnis, laikykite radiją du ar tris colius nuo burnos ir kalbėkite tiesiai į mikrofoną. Kalbėdami neuždenkite mikrofono.

Pokalbio diapazonas

Jūsų radijas sukurtas taip, kad maksimaliai padidintų našumą ir pagerintų perdavimo diapazoną. Nenaudokite radijo aparatų arčiau nei penkių pėdų atstumu vienas nuo kito.

Stebėjimo mygtukas

Paspaudus ir palaikius tris sekundes, galite klausytis radijo garsumo lygio, kai nepriimate. Tai leidžia jums prireikus reguliuoti garsumą. Taip pat galite paspausti , kad patikrintumėte, ar dabartiniame kanale nėra veiklos, prieš pradėdami kalbėti.

Pokalbio atidėjimo laikmatis

Kad išvengtumėte atsitiktinių perdavimų ir taupytumėte baterijos energiją, radijas skleidžia nuolatinį įspėjamąjį toną ir nustoja perduoti, jei paspausite 60 sekundžių iš eilės.

Meniu parinktys

Kanalo pasirinkimas

Jūsų radijas turi 22 kanalus. Kanalas yra dažnis, kurį radijas naudoja transliacijai. Kanalai 8-14 yra tik FRS 0,5 vato, o visi kiti kanalai yra GMRS. (Išsamesnę informaciją žr. lentelėje "Kanalai ir dažniai".)

1. Įjungę radiją, paspauskite . Kai radijas veikia 0,5 vato kanalu, rodoma . Kai radijas veikia 1 vato kanalu, rodoma . Mirksi dabartinis kanalas.
2. Paspauskite arba ir pasirinkite nenaudojamą arba tylų kanalą.
3. Paspauskite , kad išsaugotumėte kanalo nustatymą, arba , kad tęstumėte sąranką.

Triukšmo slopintuvo kodo pasirinkimas

Triukšmo slopintuvo kodai padeda sumažinti triukšmą blokuojant transliacijas iš nežinomų šaltinių. Kodai 1–38 yra standartiniai analoginiai kodai, kurie rodomi kituose FRS/GMRS radijo aparatuose. 0 yra išjungta pozicija, jokie kodai neįjungti.

Norėdami nustatyti kanalo kodą

1. Paspauskite , kol pradės mirksėti kodas.
2. Paspauskite arba , kad pasirinktumėte kodą.
3. Paspauskite , kad išsaugotumėte kodo nustatymą, arba , kad tęstumėte sąranką.

Naudodami šią procedūrą, kiekvienam kanalui galite nustatyti skirtingą kodą.

Ilgiau paspaudus arba , galite greitai slinkti triukšmo kodus, kad greitai pasiektumėte norimą kodą.

Pastaba: Turite nustatyti triukšmo slopintuvo kodą į 0 radijo aparate, kuris naudoja triukšmo slopintuvo kodus, kad galėtumėte bendrauti su radijo aparatais, kurie neturi triukšmo slopintuvo kodų. Pasirinkite 0, kad "nebūtų tono, nebūtų kodo", ir radijo ekrane mirksės OFF (išjungta).

Skambučių tonų nustatymas ir perdavimas

Jūsų radijas gali perduoti skirtingus skambučių tonus kitiems jūsų grupės radijo aparatams, kad galėtumėte įspėti juos, jog norite kalbėti. Jūsų radijas turi 5 skambučių tonus.

Norėdami nustatyti skambučio toną

1. Įjungę radiją, paspauskite tris kartus, kol pradės mirksėti dabartinis skambučio tono nustatymas (0–5), ir bus rodoma CA.
2. Paspauskite arba , kad pakeistumėte ir išgirstumėte skambučio toną.
3. Paspauskite , kad nustatytumėte naują skambučio toną, arba , kad tęstumėte sąranką.

Norėdami perduoti savo skambučio toną kitiems radijo aparatams, nustatytiems tuo pačiu kanalu ir triukšmo slopintuvo kodu kaip ir jūsų radijas, paspauskite .

Pastaba: Nustačius skambutį į 0, skambučio tono funkcija išjungiama.

Q_T triukšmo filtravimas

Q_T triukšmo filtravimo funkcija padeda užtikrinti nepertraukiamą ryšį su kitais "Motorola" radijo aparatais, turinčiais šią funkciją. Ši funkcija taip pat filtruoja nepageidaujamus kitų radijo aparatų perdavimus. Tai naudinga vietose, kuriose yra didelis radijo srautas, pavyzdžiui, pramogų parkuose ar slidinėjimo kurortuose.

Pastaba: Q_T triukšmo filtravimas negalimas, kai radijas skenuoja.

Norėdami įjungti arba išjungti Q_T triukšmo filtravimą

1. Paspauskite , kol bus rodoma .
2. Paspauskite arba , kol bus rodoma Y, kad įjungtumėte triukšmo filtravimą, arba kol bus rodoma –, kad išjungtumėte triukšmo filtravimą.
3. Paspauskite , kad patvirtintumėte savo pasirinkimą.

Norėdami perduoti radijo aparatui, kuriame įjungtas Q_T triukšmo filtravimas

1. Pasirinkite tą patį kanalą ir triukšmo slopintuvo kodą kaip ir kitas radijo aparatas.
2. Paspauskite , kad nusiųstumėte skambučio toną. Tai leis jūsų balsui praeiti pro Q_T triukšmo filtrą priimančiame radijo aparate.
3. Paspauskite ir kalbėkite normaliai.

Pastaba: Jei praleisite 2 veiksmą, jūsų pranešimo pradžia gali būti neišgirsta priimančiame radijo aparate. 30 sekundžių laikotarpiu, pradedant po paskutinio perdavimo, visi perdavimai, gauti pasirinktu kanalu ir kodu, praeis pro Q_T triukšmo filtrą.

Pokalbio patvirtinimo tono perdavimas

Jūsų radijas perduos unikalų toną, kai baigsite transliuoti. Tai tarsi pasakymas "Roger" ("Supratau") arba "Over" ("Baigiau"), kad kiti žinotų, jog baigėte kalbėti.

1. Norėdami išjungti pokalbio patvirtinimą, paspauskite ir palaikykite , kol įjungsite radiją. Pokalbio patvirtinimo skambučio tonas nebus rodomas.
2. Norėdami vėl įjungti pokalbio patvirtinimą, išjunkite ir vėl įjunkite radiją, paspausdami ir laikydami . Bus rodomas pokalbio patvirtinimo skambučio tonas .

Naudojimas su priedais (PTT)

Galite naudoti papildomus ausinių priedus. MC serijos radijo aparatai yra suderinami su PTT priedais. VOX ausinėms reikės naudoti radijo mygtuką, kad galėtumėte kalbėti.

Yra daug priedų (parduodami atskirai), skirtų jūsų radijo aparatui. Norėdami gauti daugiau informacijos, apsilankykite mūsų svetainėje www.motorola.com arba shop.giantintl.com.

Specialios funkcijos

Klaviatūros užraktas

Kad netyčia nepakeistumėte radijo nustatymų:

1. Paspauskite ir palaikykite, kol pasirodys .
2. Kai esate užrakinimo režime, galite įjungti ir išjungti radiją, reguliuoti garsumą, priimti, perduoti, siųsti skambučio toną ir stebėti kanalus. Visos kitos funkcijos yra užrakintos.

Norėdami atrakinti radiją, paspauskite ir palaikykite , kol neberodomas.

Kanalų skenavimas

Naudokite skenavimą, kad ieškotumėte perdavimų iš nežinomų šalių 22 kanalais, kad surastumėte ką nors iš savo grupės, kuris netyčia pakeitė kanalus, arba kad greitai surastumėte nenaudojamus kanalus savo reikmėms.

Kaip pradėti skenavimą

1. Trumpai paspauskite klavišą. Ekrane pasirodys skenavimo piktograma, o radijas pradės slinkti per kanalo ir kodo derinius.
2. Kai radijas aptinka kanalo aktyvumą, atitinkantį kanalo ir kodo derinį, jis nustoja slinkti ir galite girdėti perdavimą.
3. Norėdami atsakyti ir kalbėtis su perduodančiu asmeniu, paspauskite per penkias sekundes nuo perdavimo pabaigos.
4. Radijas vėl pradės slinkti per kanalus praėjus penkioms sekundėms nuo bet kokio gauto aktyvumo pabaigos.
5. Norėdami sustabdyti skenavimą, trumpai paspauskite klavišą.

Skenavimo pastabos:

1. Jei paspausite , kai radijas slenka per neaktyvius kanalus, perdavimas bus "namų kanalu", t. y. kanalu (ir trukdžių šalinimo kodu), kuris buvo nustatytas jūsų radijui, kai pradėjote skenavimą. Skenavimas bus atnaujintas praėjus penkioms sekundėms nuo jūsų perdavimo pabaigos. Galite paspausti klavišą, kad bet kuriuo metu sustabdytumėte skenavimą.
2. Jei radijas sustoja ties nepageidaujamu perdavimu, galite iš karto atnaujinti skenavimą trumpai paspausdami arba .
3. Jei radijas nuolat sustoja ties nepageidaujamu perdavimu, galite laikinai pašalinti tą kanalą iš skenavimo sąrašo paspausdami ir palaikydami arba tris sekundes. Tokiu būdu galite pašalinti daugiau nei vieną kanalą.
4. Norėdami atkurti pašalintus kanalus į skenavimo sąrašą, išjunkite ir vėl įjunkite radiją arba išeikite iš skenavimo režimo ir vėl į jį įeikite paspausdami .
5. Negalite pašalinti namų kanalo iš skenavimo sąrašo.
6. Išplėstiniame skenavime aptiktas kodas bus naudojamas tik vienam perdavimui. Turite užsirašyti kodą, išeiti iš skenavimo ir nustatyti tą aptiktą kodą tame kanale, kad nuolat naudotumėte aptiktą kodą.

Kanalai ir dažniai
