MOTOROLA TLK 100 - Dvipusio radijo greitosios nuorodos vadovas

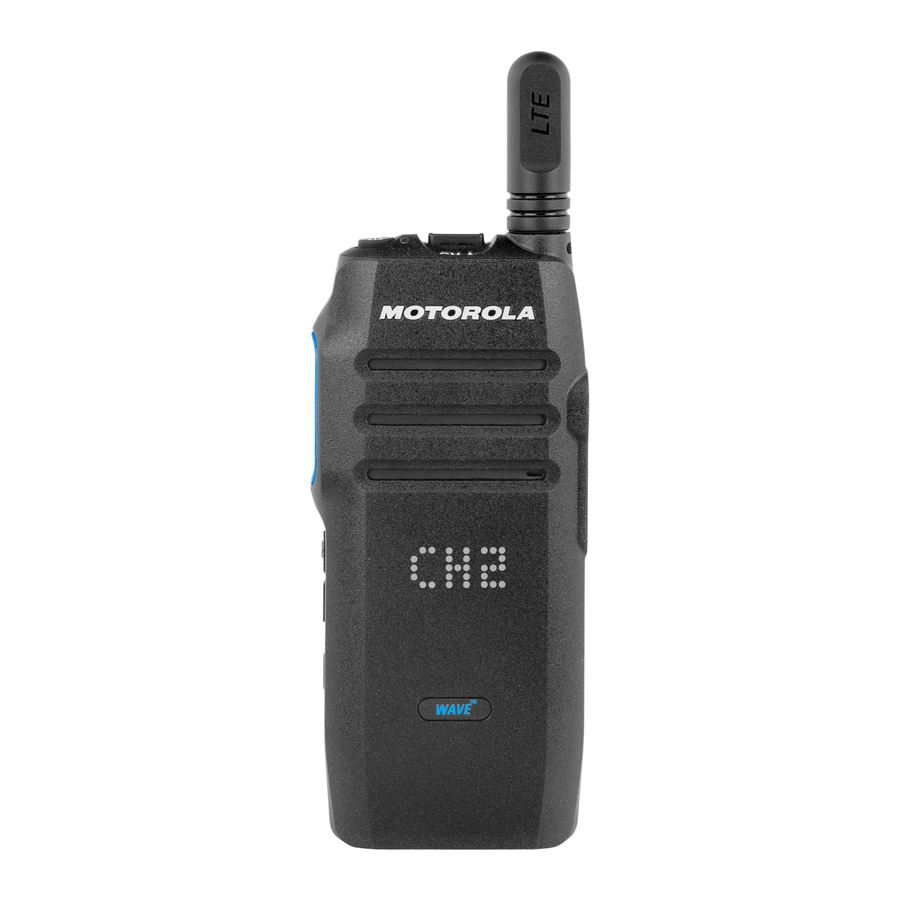

Apžvalga

1. Baterijos dangtelis
2. LED būsenos indikatorius
3. Įjungimo/išjungimo/informacijos mygtukas
4. Pokalbių grupės/kontaktų sąrašo slinkties jungiklis
5. Mygtukas "Paspausk ir kalbėk" (PTT)
6. Garsumo mygtukas
7. Meniu/programuojamas mygtukas
8. Įkrovimo kontaktai
9. LTE antena
10. GPS/Wi-Fi
11. Didelio galingumo garsiakalbis
12. Mikrofonas
13. LED ekranas
14. Garso priedų prievadas
15. USB prievadas

LED indikatoriai, skirti veikimo ir įkrovimo būsenai

Informacija apie baterijos talpą

Piktograma	LED indikacija		Balso pranešimas	Aprašymas
		Nuolat šviečia žaliai	Baterija aukšta	80%–100% talpos
		Nuolat šviečia gintarine spalva	Baterija vidutinė	60%–80% talpos
		Nuolat šviečia gintarine spalva	Baterija vidutinė	25%–60% talpos
		Mirksi raudonai	Baterija žema	5%–25% talpos
		Mirksi raudonai	Baterija labai žema	Mažiau nei 5% talpos

Baterijos prijungimas

1. Sulygiuokite baterijos kontaktus su kontaktais baterijos skyriaus viduje. Įdėkite kontaktinę baterijos pusę. Švelniai įstumkite bateriją.


2. Įkiškite apatinius baterijos dangtelio skirtukus į angą. Paspauskite viršutinę dalį, o po to vidurinę baterijos dangtelio dalį.


3. Pastumkite skląstį į užrakinimo padėtį.


Radijo priežiūra

Niekada nepalikite radijo ar baterijos ekstremaliose temperatūrose (virš +60°C/140°F), pavyzdžiui, už priekinio stiklo tiesioginėje saulės šviesoje. Radijas nėra panardinamas. Radijui valyti naudokite sudrėkintą arba antistatinį audinį.

Antenos tvirtinimas ir nuėmimas

1. Išjunkite radiją.
2. Sulygiuokite apatinę antenos dalį su sriegiuotu pagrindu radijo viršuje.
3. 1. Norėdami pritvirtinti anteną, sukite pagal laikrodžio rodyklę, kol ji tvirtai užsifiksuos. Nenaudokite jėgos.
   2. Norėdami nuimti anteną, sukite prieš laikrodžio rodyklę.

Piktogramos

Aprašymas	Piktograma
Kontaktų sąrašas
Baterijos lygis
Baterijos įkrovimas
Garsumo lygis
Nutildymo režimas
Ryškumo lygis
Netrukdyti
Balso pranešimas
Visi įspėjimo tonai
Mobiliojo ryšio signalo lygis
Wi-Fi signalo lygis
Vieta
Yra programinė įranga
Bluetooth
Skenavimas
Momentinis asmeninis įspėjimas (IPA)
Avarinis
Zonos pokalbių grupė
Radijo nutildymas
Aplinkos klausymas
Vartotojas išjungtas/sustabdytas

Radijo įjungimas ir aprūpinimas

Prieš naudodami radiją, įsitikinkite, kad WAVE kliento paskyra yra įjungta.
Norėdami įjungti WAVE kliento paskyrą, nuskaitykite QR kodą etiketėje už baterijos arba apsilankykite šioje svetainėje: https://waveoncloud.com/activate Kai įrenginys bus įjungtas, radijo funkcijų ir programuojamo mygtuko aprūpinimą galima konfigūruoti WAVE portale.

Radijo įjungimas/išjungimas

Norėdami įjungti radiją, paspauskite ir palaikykite Įjungimo/išjungimo/informacijos mygtuką, kol užsidegs LED būsenos indikatorius.
Norėdami išjungti radiją, paspauskite ir palaikykite Įjungimo/išjungimo/informacijos mygtuką, kol ekrane bus rodoma išjungimo animacija.

Meniu/programuojamo mygtuko naudojimas

Programuojamus mygtukus galite užprogramuoti kaip radijo funkcijų nuorodas WAVE portale.
Pagal numatytąjį radijo nustatymą trumpas paspaudimas priskiriamas Meniu, o ilgas paspaudimas - Kontaktų sąrašui.

Radijo meniu naudojimas

Norėdami įeiti į meniu ir slinkti per jį, trumpai paspauskite Meniu/programuojamą mygtuką. Norėdami slinkti per užprogramuotą funkciją submeniu, paspauskite Garsumo mygtuką. Norėdami išeiti iš meniu, paspauskite Įjungimo/išjungimo/informacijos mygtuką, Pokalbių grupės/kontaktų sąrašo slinkties jungiklį, PTT mygtuką arba palaukite, kol baigsis laikmatis.

Įjungimo/išjungimo/informacijos mygtukas

Paspauskite Įjungimo/išjungimo/informacijos mygtuką. Radijas skleidžia garsus ir rodo avarinių situacijų ir įspėjimų sąrašą, momentinių asmeninių įspėjimų (IPA) sąrašą, baterijos stiprumo lygį, mobiliojo ryšio stiprumo lygį, "Wi-Fi" stiprumo lygį, programinės įrangos, kurią galima įdiegti, indikatorių (paleiskite iš naujo, kad įdiegtumėte) ir radijo pavadinimą. Kai radijas rodo baterijos stiprumo lygį, užsidega baterijos stiprumo LED būsenos indikatorius.

Pokalbių grupės sąrašas ir kontaktų sąrašas

Norėdami pasirinkti grupės sąrašą, perjunkite Pokalbių grupės/kontaktų sąrašo slinkties jungiklį.
Jei kontaktų sąrašas yra iš anksto užprogramuotas jūsų radijuje, trumpai arba ilgai paspauskite Meniu/programuojamą mygtuką, kad tiesiogiai pasiektumėte kontaktų sąrašą, kitaip rankiniu būdu įveskite kontaktų sąrašą naudodami meniu funkciją. Norėdami slinkti per kontaktų sąrašą, perjunkite Pokalbių grupės/kontaktų sąrašo slinkties jungiklį arba paspauskite Garsumo mygtuką. Norėdami išeiti, paspauskite Meniu/programuojamą mygtuką.

Grupinių skambučių vykdymas

Radijas turi būti sukonfigūruotas kaip tos grupės dalis, kad galėtų skambinti vartotojų grupei. Pasirinkite kanalą su aktyviu grupės slapyvardžiu arba ID. Paspauskite PTT mygtuką. LED būsenos indikatorius užsidega nuolat žaliai. Ekrane rodomas grupės skambučio slapyvardis. Palaukite, kol baigsis pokalbio leidimo tonas (jei įjungtas), kalbėkite į mikrofoną. Atleiskite PTT mygtuką, kad klausytumėtės.

Privačių skambučių vykdymas

Jei kontaktų sąrašas yra iš anksto užprogramuotas jūsų radijuje, trumpai arba ilgai paspauskite Meniu/programuojamą mygtuką, kad tiesiogiai pasiektumėte kontaktų sąrašą, kitaip rankiniu būdu įveskite kontaktų sąrašą naudodami meniu funkciją. Pasirinkite iš anksto sukonfigūruotą kontaktą. Paspauskite PTT mygtuką. Kai skambutis bus sujungtas, LED būsenos indikatorius užsidegs nuolat žaliai ir parodys abonento slapyvardį. Palaukite, kol baigsis pokalbio leidimo tonas (jei įjungtas), kalbėkite į mikrofoną. Atleiskite PTT mygtuką, kad klausytumėtės.

Apsilankykite šioje svetainėje:
http://www.motorolasolutions.com/
https://waveoncloud.com/

Vartotojo vadovas ir susiję dokumentai pateikiami:
https://learning.motorolasolutions.com/

Šis įrenginys atitinka FCC taisyklių 15 dalį. Veikimas priklauso nuo šių dviejų sąlygų:

1. Šis įrenginys negali sukelti žalingų trukdžių ir
2. Šis įrenginys turi priimti bet kokius gaunamus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą.

Šis dokumentas yra saugomas autorių teisėmis. Dubliavimas "Motorola" produktų naudojimo tikslais leidžiamas atitinkama apimtimi. Dubliavimas kitais tikslais, šio dokumento keitimas, papildymas ar kitoks apdorojimas neleidžiamas. Tik šis elektroniniu būdu išsaugotas dokumentas laikomas originalu. Dublikatai laikomi tik kopijomis. "Motorola Solutions, Inc." ir jos dukterinės bei susijusios įmonės negarantuoja tokių kopijų teisingumo.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS ir stilizuotas M logotipas yra "Motorola Trademark Holdings, LLC" prekių ženklai arba registruoti prekių ženklai ir naudojami pagal licenciją. Visi kiti prekių ženklai yra atitinkamų jų savininkų nuosavybė.
© 2019 "Motorola Solutions, Inc.". Visos teisės saugomos.
