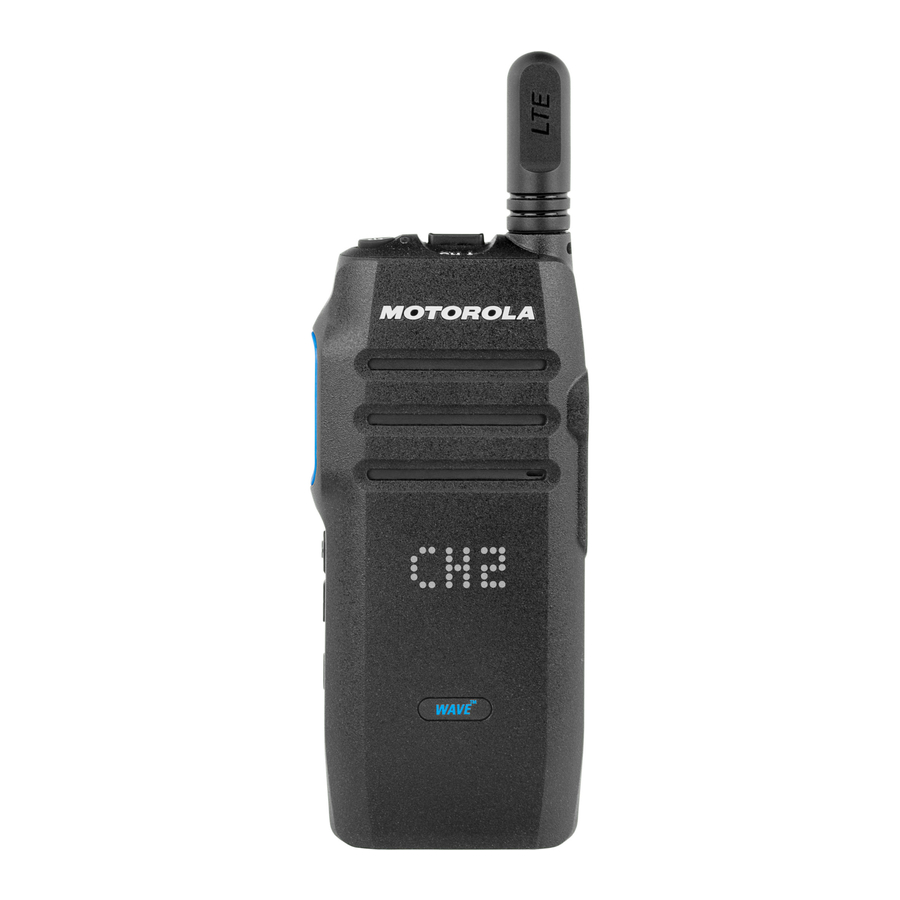

MOTOROLA TLK 100 - Vodnik za hitro uporabo dvosmerne radijske postaje

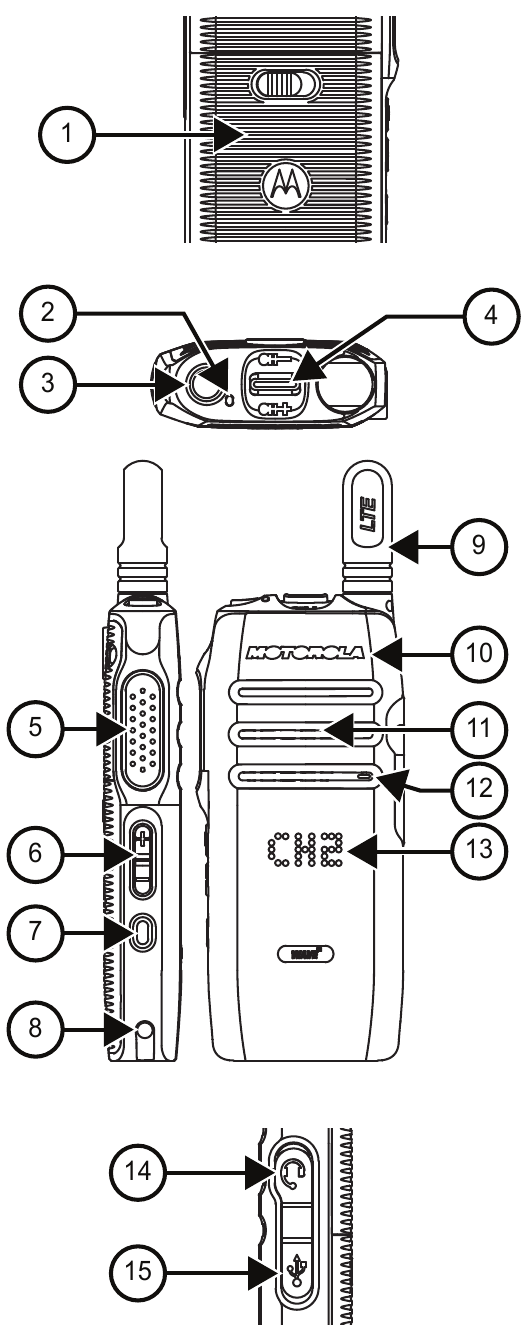

Pregled

1. Pokrov baterije
2. LED indikator stanja
3. Gumb za vklop/izklop/informacije
4. Gugalnik za pomikanje po seznamu govornih skupin/kontaktov
5. Gumb Pritisni za govor (PTT)
6. Gumb za glasnost
7. Gumb za meni/programiranje
8. Kontakti za polnjenje
9. LTE antena
10. GPS/Wi-Fi
11. Zvočnik z visokim izhodom
12. Mikrofon
13. LED zaslon
14. Vrata za zvočno opremo
15. USB vrata

LED indikatorji za operativno stanje in stanje polnjenja

Informacije o kapaciteti baterije

Ikona	LED indikacija		Glasovno obvestilo	Opis
		Neprekinjena zelena	Baterija polna	80%–100% kapacitete
		Neprekinjena rumena	Baterija srednja	60%–80% kapacitete
		Neprekinjena rumena	Baterija srednja	25%–60% kapacitete
		Utripajoča rdeča	Baterija skoraj prazna	5%–25% kapacitete
		Utripajoča rdeča	Baterija zelo skoraj prazna	Manj kot 5% kapacitete

Namestitev baterije

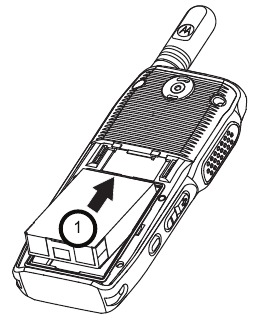

1. Poravnajte kontakte baterije s kontakti v notranjosti prostora za baterijo. Vstavite kontaktno stran baterije. Nežno potisnite baterijo noter.

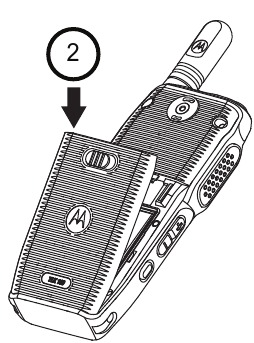

2. Vstavite spodnje jezičke pokrova baterije v režo. Pritisnite navzdol zgornji del, nato še srednji del pokrova baterije.

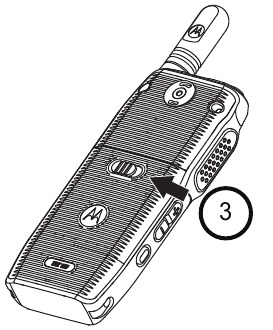

3. Potisnite zapah v zaklenjen položaj.


Skrb za radijsko postajo

Nikoli ne puščajte radijske postaje ali baterije v ekstremnih temperaturah (nad +60°C/140°F), na primer za vetrobranskim steklom na neposredni sončni svetlobi. Radijska postaja ni potopna. Za čiščenje radijske postaje uporabite navlaženo ali antistatično krpo.

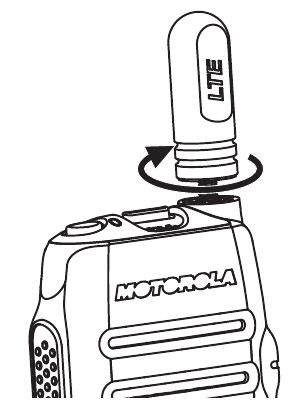

Namestitev in odstranitev antene

1. Izklopite radijsko postajo.
2. Poravnajte spodnji del antene z navojno podlago na vrhu radijske postaje.
3. 1. Za namestitev antene jo vrtite v smeri urinega kazalca, dokler se ne prilega. Ne silite.
   2. Za odstranitev antene jo vrtite v nasprotni smeri urinega kazalca.

Ikone

Opis	Ikona
Seznam kontaktov
Nivo baterije
Polnjenje baterije
Nivo glasnosti
Način izklopa zvoka
Nivo svetlosti
Ne moti
Glasovno obvestilo
Vsi toni opozoril
Nivo signala mobilnega omrežja
Nivo signala Wi-Fi
Lokacija
Na voljo je programska oprema
Bluetooth
Skeniranje
Takojšnje osebno opozorilo (IPA)
Nujni primer
Govorna skupina območja
Onemogočanje radijske postaje
Poslušanje okolice
Uporabnik onemogočen/začasno ustavljen

Aktiviranje in priprava radijske postaje

Pred uporabo radijske postaje se prepričajte, da je račun stranke WAVE aktiviran.
Za aktiviranje računa stranke WAVE skenirajte kodo QR na nalepki za baterijo ali obiščite naslednje spletno mesto: https://waveoncloud.com/activate Ko je naprava aktivirana, lahko v portalu WAVE konfigurirate pripravo funkcij radijske postaje in programirljivega gumba.

Vklop/izklop radijske postaje

Za vklop radijske postaje pritisnite in držite gumb Vklop/izklop/informacije (On/Off/Info), dokler se ne prižge LED indikator stanja.
Za izklop radijske postaje pritisnite in držite gumb Vklop/izklop/informacije (On/Off/Info), dokler se na zaslonu ne prikaže animacija izklopa.

Uporaba gumba za meni/programiranje

Programirljive gumbe lahko programirate kot bližnjice do funkcij radijske postaje v portalu WAVE.
Za privzeto nastavitev radijske postaje je kratek pritisk dodeljen meniju, dolg pritisk pa seznamu kontaktov.

Uporaba menija radijske postaje

Za vstop v meni in pomikanje po njem na kratko pritisnite gumb Meni/programiranje (Menu/Programmable). Za pomikanje po programirani funkciji v podmeniju pritisnite gumb Glasnost (Volume). Za izhod iz menija pritisnite gumb Vklop/izklop/informacije (On/Off/Info), Gugalnik za pomikanje po seznamu govornih skupin/kontaktov (Talkgroup/Contact List Scroll), gumb PTT ali počakajte, da se izteče časovnik.

Gumb za vklop/izklop/informacije

Pritisnite gumb Vklop/izklop/informacije (On/Off/Info). Radijska postaja predvaja zvok in prikaže seznam nujnih primerov in opozoril, seznam takojšnjih osebnih opozoril (IPA), nivo napolnjenosti baterije, nivo signala mobilnega omrežja, nivo signala Wi-Fi, indikator programske opreme, ki je na voljo za namestitev (za namestitev znova zaženite) in ime radijske postaje. Ko radijska postaja prikaže nivo napolnjenosti baterije, se prižge LED indikator stanja napolnjenosti baterije.

Seznam govornih skupin in seznam kontaktov

Za izbiro seznama skupin preklopite Gugalnik za pomikanje po seznamu govornih skupin/kontaktov (Talkgroup/Contact List Scroll).
Če je seznam kontaktov vnaprej programiran v vaši radijski postaji, na kratko ali dolgo pritisnite gumb Meni/programiranje (Menu/Programmable) neposredno za dostop do seznama kontaktov, sicer ročno vnesite seznam kontaktov s funkcijo menija. Za pomikanje po seznamu kontaktov preklopite Gugalnik za pomikanje po seznamu govornih skupin/kontaktov (Talkgroup/Contact List Scroll) ali pritisnite gumb Glasnost (Volume). Za izhod pritisnite gumb Meni/programiranje (Menu/Programmable).

Izvajanje skupinskih klicev

Radijska postaja mora biti konfigurirana kot del te skupine, da lahko opravi klic skupini uporabnikov. Izberite kanal z aktivnim vzdevkom ali ID-jem skupine. Pritisnite gumb PTT. LED indikator stanja sveti neprekinjeno zeleno. Na zaslonu se prikaže vzdevek skupinskega klica. Počakajte, da se konča ton dovoljenja za govor (če je omogočen), govorite v mikrofon. Sprostite gumb PTT za poslušanje.

Izvajanje zasebnih klicev

Če je seznam kontaktov vnaprej programiran v vaši radijski postaji, na kratko ali dolgo pritisnite gumb Meni/programiranje (Menu/Programmable) neposredno za dostop do seznama kontaktov, sicer ročno vnesite seznam kontaktov s funkcijo menija. Izberite vnaprej konfiguriran kontakt. Pritisnite gumb PTT. Ko je klic vzpostavljen, LED indikator stanja sveti neprekinjeno zeleno in prikaže vzdevek naročnika. Počakajte, da se konča ton dovoljenja za govor (če je omogočen), govorite v mikrofon. Sprostite gumb PTT za poslušanje.

Obiščite naslednje spletno mesto:
http://www.motorolasolutions.com/
https://waveoncloud.com/

Uporabniški priročnik in povezani dokumenti so na voljo na:
https://learning.motorolasolutions.com/

Ta naprava je skladna s 15. delom pravil FCC. Delovanje je odvisno od naslednjih dveh pogojev:

1. Ta naprava ne sme povzročati škodljivih motenj in
2. Ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Ta dokument je zaščiten z avtorskimi pravicami. Razmnoževanje za namen uporabe izdelkov Motorola je dovoljeno v ustrezni meri. Razmnoževanje za druge namene, spremembe, dopolnitve ali druga obdelava tega dokumenta niso dovoljeni. Samo ta elektronsko shranjen dokument se šteje za izvirnik. Razmnoževanje se šteje le za kopije. Motorola Solutions, Inc. in njene podružnice in povezana podjetja ne jamčijo za pravilnost takšnih kopij.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS in stiliziran logotip M so blagovne znamke ali registrirane blagovne znamke družbe Motorola Trademark Holdings, LLC in se uporabljajo pod licenco. Vse druge blagovne znamke so last njihovih lastnikov.
© 2019 Motorola Solutions, Inc. Vse pravice pridržane.
