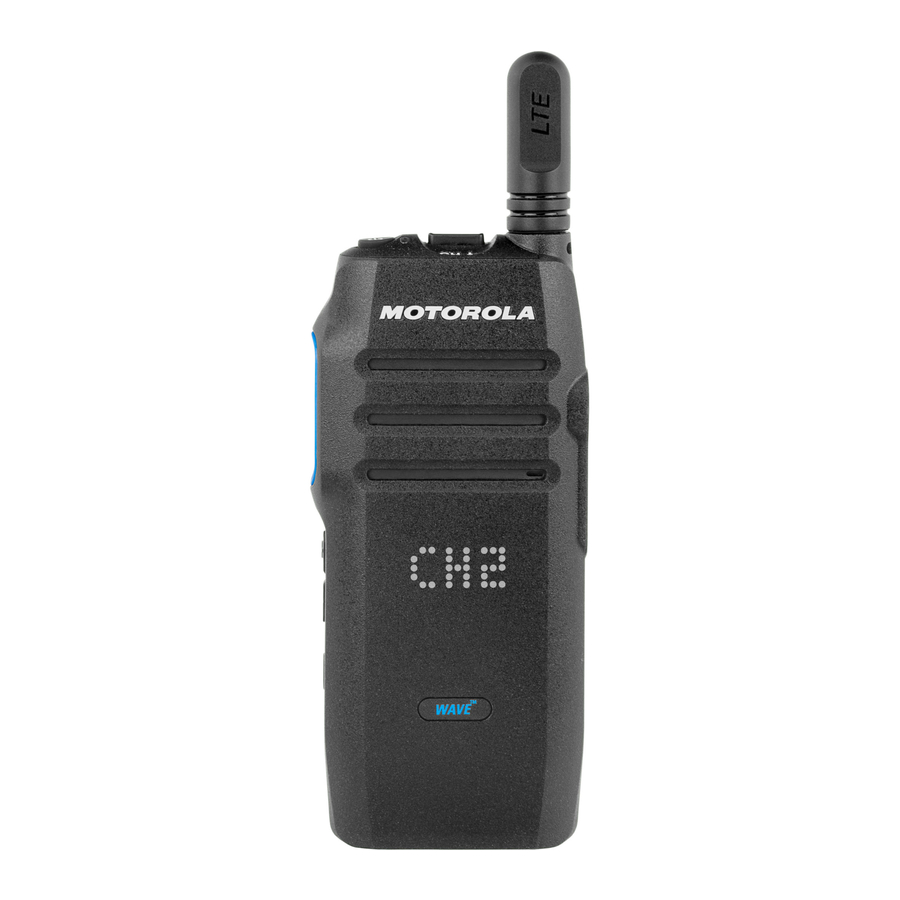

MOTOROLA TLK 100 - Kurzanleitung für Zwei-Wege-Funkgeräte

Übersicht

1. Akkufachabdeckung
2. LED-Statusanzeige
3. Ein-/Aus-/Info-Taste
4. Wippe für Sprechgruppen-/Kontaktlisten-Bildlauf
5. Push-to-Talk (PTT)-Taste
6. Lautstärketaste
7. Menü-/Programmierbare Taste
8. Ladekontakte
9. LTE-Antenne
10. GPS/Wi-Fi
11. Leistungsstarker Lautsprecher
12. Mikrofon
13. LED-Anzeige
14. Audiozubehöranschluss
15. USB-Anschluss

LED-Anzeigen für Betriebs- und Ladestatus

Informationen zur Akkukapazität

Symbol	LED-Anzeige		Sprachansage	Beschreibung
		Dauerhaft grün	Akku hoch	80%–100% Kapazität
		Dauerhaft gelb	Akku mittel	60%–80% Kapazität
		Dauerhaft gelb	Akku mittel	25%–60% Kapazität
		Rot blinkend	Akku schwach	5%–25% Kapazität
		Rot blinkend	Akku sehr schwach	Weniger als 5% Kapazität

Akku anbringen

1. Richten Sie die Akkukontakte an den Kontakten im Akkufach aus. Führen Sie die Kontaktseite des Akkus ein. Drücken Sie den Akku vorsichtig hinein.


2. Führen Sie die unteren Laschen der Akkufachabdeckung in den Schlitz ein. Drücken Sie zuerst den oberen und dann den mittleren Teil der Akkufachabdeckung herunter.


3. Schieben Sie den Riegel in die Verriegelungsposition.


Pflege des Funkgeräts

Lassen Sie das Funkgerät oder den Akku niemals extremen Temperaturen (über +60°C/140°F) ausgesetzt, z. B. hinter einer Windschutzscheibe in direkter Sonneneinstrahlung. Das Funkgerät ist nicht wasserdicht. Zur Reinigung des Funkgeräts verwenden Sie ein feuchtes oder antistatisches Tuch.

Antenne anbringen und entfernen

1. Schalten Sie das Funkgerät aus.
2. Richten Sie den unteren Teil der Antenne an der Gewindebasis oben auf dem Funkgerät aus.
3. 1. Um die Antenne anzubringen, drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt. Nicht mit Gewalt anziehen.
   2. Um die Antenne zu entfernen, drehen Sie sie gegen den Uhrzeigersinn.

Symbole

Beschreibung	Symbol
Kontaktliste
Akkustand
Akku lädt
Lautstärke
Stumm-Modus
Helligkeitsstufe
Nicht stören
Sprachansage
Alle Alarmtöne
Mobilfunksignalstärke
Wi-Fi-Signalstärke
Standort
Software verfügbar
Bluetooth
Scannen
Instant Personal Alert (IPA)
Notfall
Bereichs-Sprechgruppe
Funkgerät-Sperre
Umgebungsabhören
Benutzer deaktiviert/gesperrt

Funkgerät aktivieren und provisionieren

Bevor Sie das Funkgerät verwenden, stellen Sie sicher, dass das WAVE-Kundenkonto aktiviert ist.
Um das WAVE-Kundenkonto zu aktivieren, scannen Sie den QR-Code auf dem Etikett hinter dem Akku oder besuchen Sie die folgende Webseite: https://waveoncloud.com/activate Nachdem das Gerät aktiviert wurde, können die Funkgerät-Funktionen und die programmierbare Taste im WAVE-Portal konfiguriert werden.

Funkgerät ein-/ausschalten

Um das Funkgerät einzuschalten, halten Sie die Ein-/Aus-/Info-Taste gedrückt, bis die LED-Statusanzeige aufleuchtet.
Um das Funkgerät auszuschalten, halten Sie die Ein-/Aus-/Info-Taste gedrückt, bis der Bildschirm eine Ausschaltanimation anzeigt.

Verwenden der Menü-/Programmierbaren Taste

Sie können die programmierbaren Tasten im WAVE-Portal als Verknüpfungen zu Funkgerät-Funktionen programmieren.
In der Standardeinstellung des Funkgeräts ist ein kurzes Drücken dem Menü und ein langes Drücken der Kontaktliste zugewiesen.

Verwenden des Funkgerätemenüs

Um das Menü aufzurufen und durchzublättern, drücken Sie kurz die Menü-/Programmierbare Taste. Um durch die programmierte Funktion im Untermenü zu blättern, drücken Sie die Lautstärketaste. Um das Menü zu verlassen, drücken Sie die Ein-/Aus-/Info-Taste, die Wippe für Sprechgruppen-/Kontaktlisten-Bildlauf, die PTT-Taste oder warten Sie, bis der Timer abläuft.

Ein-/Aus-/Info-Taste

Drücken Sie die Ein-/Aus-/Info-Taste. Das Funkgerät gibt einen Ton aus und zeigt die Notfall- und Alarmierungsliste, die Instant Personal Alert (IPA)-Liste, den Akkustand, die Mobilfunksignalstärke, die Wi-Fi-Signalstärke, die Anzeige für verfügbare Software (Neustart zur Installation) und den Funkgerätenamen an. Wenn das Funkgerät den Akkustand anzeigt, leuchtet die LED-Statusanzeige für den Akkustand auf.

Sprechgruppenliste und Kontaktliste

Um die Gruppenliste auszuwählen, betätigen Sie die Wippe für Sprechgruppen-/Kontaktlisten-Bildlauf.
Wenn die Kontaktliste auf Ihrem Funkgerät vorprogrammiert ist, drücken Sie kurz oder lang die Menü-/Programmierbare Taste, um direkt auf die Kontaktliste zuzugreifen; andernfalls rufen Sie die Kontaktliste manuell über die Menüfunktion auf. Um durch die Kontaktliste zu blättern, betätigen Sie die Wippe für Sprechgruppen-/Kontaktlisten-Bildlauf oder drücken Sie die Lautstärketaste. Zum Beenden drücken Sie die Menü-/Programmierbare Taste.

Gruppenrufe tätigen

Das Funkgerät muss als Teil dieser Gruppe konfiguriert sein, um einen Anruf an eine Benutzergruppe zu tätigen. Wählen Sie einen Kanal mit dem aktiven Gruppenalias oder der ID aus. Drücken Sie die PTT-Taste. Die LED-Statusanzeige leuchtet dauerhaft grün. Das Display zeigt den Gruppenruf-Alias an. Warten Sie, bis der Gesprächserlaubniston beendet ist (falls aktiviert), und sprechen Sie in das Mikrofon. Lassen Sie die PTT-Taste los, um zuzuhören.

Private Anrufe tätigen

Wenn die Kontaktliste auf Ihrem Funkgerät vorprogrammiert ist, drücken Sie kurz oder lang die Menü-/Programmierbare Taste, um direkt auf die Kontaktliste zuzugreifen; andernfalls rufen Sie die Kontaktliste manuell über die Menüfunktion auf. Wählen Sie den vorkonfigurierten Kontakt aus. Drücken Sie die PTT-Taste. Sobald der Anruf verbunden ist, leuchtet die LED-Statusanzeige dauerhaft grün und zeigt den Teilnehmer-Alias an. Warten Sie, bis der Gesprächserlaubniston beendet ist (falls aktiviert), und sprechen Sie in das Mikrofon. Lassen Sie die PTT-Taste los, um zuzuhören.

Weitere Informationen zum Funkgerät

Besuchen Sie die folgenden Webseiten:
http://www.motorolasolutions.com/
https://waveoncloud.com/

Benutzerhandbuch und verwandte Dokumente verfügbar unter:
https://learning.motorolasolutions.com/

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Dieses Dokument ist urheberrechtlich geschützt. Vervielfältigungen zum Zwecke der Nutzung von Motorola-Produkten sind in angemessenem Umfang gestattet. Vervielfältigungen für andere Zwecke, Änderungen, Ergänzungen oder sonstige Bearbeitungen dieses Dokuments sind nicht gestattet. Nur dieses elektronisch gespeicherte Dokument gilt als Original. Vervielfältigungen gelten lediglich als Kopien. Motorola Solutions, Inc. sowie ihre Tochtergesellschaften und verbundenen Unternehmen bürgen nicht für die Richtigkeit solcher Kopien.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS und das stilisierte M-Logo sind Marken oder eingetragene Marken von Motorola Trademark Holdings, LLC und werden unter Lizenz verwendet. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
© 2019 Motorola Solutions, Inc. Alle Rechte vorbehalten.
