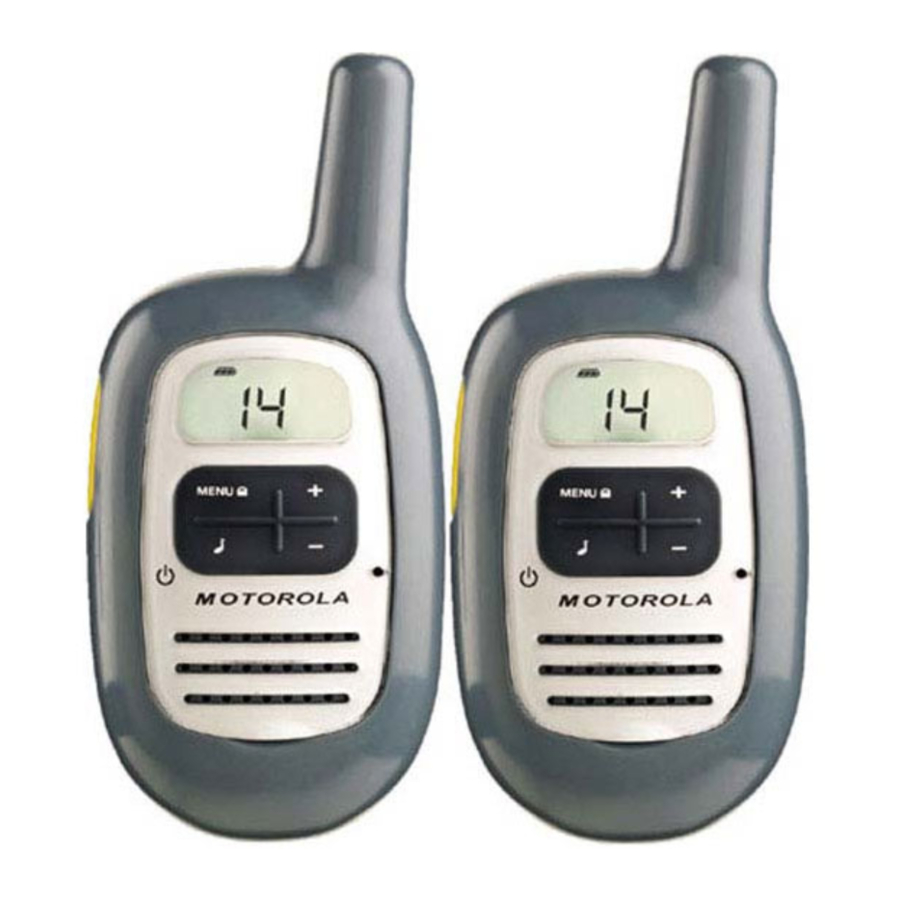

Motorola FV200 Series – Funkgerät-Handbuch

Bedienelemente

1. Call Tone Button (Rufton-Taste)
   Kurzes Drücken sendet den Rufton.
2. Push to Talk (Sprechtaste) (PTT)
   Drücken zum Senden, loslassen zum Hören. Im Menümodus drücken, um die Auswahl zu bestätigen.
3. Power/Menu Button (Ein-/Aus-/Menütaste)
   Langes Drücken schaltet das Funkgerät ein oder aus. Kurzes Drücken wechselt in den Menümodus.
4. Plus Button (Plus-Taste)
   Erhöht die Lautstärke (Lautstärkeanzeige blinkt und VOL wird angezeigt). Im Menümodus können Sie den Kanal wechseln oder Funktionen ein- oder ausschalten.
5. Minus Button (Minus-Taste)
   Verringert die Lautstärke (Lautstärkeanzeige blinkt und VOL wird angezeigt). Im Menümodus können Sie den Kanal wechseln oder Funktionen ein- oder ausschalten.

Anzeigeübersicht

	Batterieanzeige		Senden
	Sperre		Empfangen
	Ein/Aus für jede Funktion		Automatische Ein-/Ausschaltung
	Scan		Ruftonbestätigung (Roger Beep)
	Rufton, Tastenton		Lautstärke

Erste Schritte

Einlegen der Batterien

Ihr Funkgerät verwendet drei AAA-Alkalibatterien und piept, wenn die Batterien schwach sind.

1. Schalten Sie das Funkgerät aus.
2. Drehen Sie die Rückseite des Funkgeräts zu sich und verwenden Sie eine Münze, um die Batterieabdeckung aufzuhebeln.
3. Legen Sie drei AAA-Alkalibatterien wie auf der Innenseite des Batteriefachs gezeigt ein.
4. Setzen Sie die Batterieabdeckung wieder auf und drücken Sie sie fest, um sie zu sichern.

HINWEIS:Das Funkgerät des Modells FV200 kann anstelle von drei AAA-Batterien einen wiederaufladbaren NiMH-Akku verwenden. Ein Upgrade-Kit für wiederaufladbare Batterien ist mit der wiederaufladbaren Version erhältlich.

Einlegen des NiMH-Akkupacks

1. Schalten Sie das Funkgerät aus.
2. Befolgen Sie Schritt 2 oben, um die Batterieabdeckung zu entfernen.
3. Nehmen Sie den Akkupack aus der durchsichtigen Plastiktüte. ZERLEGEN SIE DEN AKKUPACK NICHT UND WICKELN SIE IHN NICHT AUS.
4. Legen Sie den NiMH-Akkupack so ein, dass "This Side Up" (Diese Seite nach oben) sichtbar ist.
5. Setzen Sie die Batterieabdeckung wieder auf und drücken Sie sie fest, um sie zu sichern.

Batterieanzeige

Das Batteriesymbol zeigt den Ladezustand des Akkus an, von voll bis leer . Wenn der Akku leer ist, gibt das Funkgerät nach dem Loslassen der PTT-Taste periodisch Pieptöne ab. Das Funkgerät schaltet sich aus, wenn die Spannung unter einen vorbestimmten Wert fällt, um den wiederaufladbaren Akku zu schützen.

Hinweis:Entfernen Sie die Batterien, bevor Sie Ihr Funkgerät über längere Zeiträume lagern. Batterien korrodieren mit der Zeit und können dauerhafte Schäden an Ihrem Funkgerät verursachen.

Warnung bei niedrigem Batteriestand

Zusätzlich zur Batterieanzeige, die den Batteriestand anzeigt, piept Ihr Funkgerät, um Sie darauf hinzuweisen, dass Ihre Batterien schwach sind.

Aufladen des NiMH-Akkupacks (optionales Zubehör)

1. Befolgen Sie die Schritte 1-5 zum Einlegen des NiMH-Akkupacks.
2. Stecken Sie das Netzteil in den Netzteilstecker an der Seite des Funkgeräts.
3. Stecken Sie das Netzteil in die Steckdose.

Hinweise:

• Die Leuchte am Netzteil leuchtet dauerhaft, wenn das Funkgerät/der Akku angeschlossen ist.
• Wenn Sie zwischen heißen und kalten Temperaturen wechseln, laden Sie den Akku erst auf, wenn sich die Akkutemperatur akklimatisiert hat (normalerweise etwa 20 Minuten).
• Für eine optimale Akkulaufzeit trennen Sie das Funkgerät innerhalb von 16 Stunden vom Netzteil.
• Wenn Ihr Funkgerät an das Netzteil angeschlossen ist, funktioniert es nicht.

Ein- und Ausschalten Ihres Geräts

Zum Einschalten, drücken und halten Sie bis eine Kanalnummer erscheint und das Funkgerät piept. Zum Ausschalten, drücken und halten Sie bis das Funkgerät piept und die Anzeige leer wird.

Einstellen der Lautstärke

Drücken Sie + zum Erhöhen oder – zum Verringern der Lautstärke. Die Lautstärkeanzeige blinkt und wird angezeigt.

Anbringen und Entfernen des Gürtelclips

Haken Sie den Gürtelclip in die Kerbe an der Oberseite des Funkgeräts ein und schieben Sie ihn nach unten, bis er einrastet. Zum Entfernen drücken Sie die Arretierung zurück und heben den Clip an.

Sprechen und Hören

1. Zum Sprechen, drücken und halten Sie .
2. Wenn Sie mit dem Sprechen fertig sind, lassen Sie los.

Für maximale Klarheit halten Sie das Funkgerät zwei bis drei Zoll von Ihrem Mund entfernt und sprechen Sie direkt in das Mikrofon. Decken Sie das Mikrofon beim Sprechen nicht ab.

Sprechreichweite

Ihr Funkgerät wurde entwickelt, um die Leistung zu maximieren und die Übertragungsreichweite zu verbessern. Verwenden Sie die Funkgeräte nicht näher als fünf Fuß voneinander entfernt.

Sprechzeitbegrenzung

Um versehentliche Übertragungen zu verhindern und die Batterielebensdauer zu verlängern, gibt das Funkgerät einen durchgehenden Warnton aus und stoppt die Übertragung, wenn Sie für 60 ununterbrochene Sekunden drücken.

Ersteinrichtung

Kanalauswahl

Der Kanal ist die Frequenz, die Ihr Funkgerät zum Senden verwendet. Ihr Funkgerät verfügt über 22 Kanäle.

1. Drücken und lassen Sie kurz die -Taste los. Die Kanalnummer blinkt.
2. Drücken Sie + oder – , um einen Kanal auszuwählen.
3. Drücken Sie zur Bestätigung oder , um die Einrichtung fortzusetzen.

Anruftöne einstellen und senden

Ihr Funkgerät verfügt über 10 verschiedene Anruftöne, die Sie an andere Funkgeräte in Ihrer Gruppe senden können, um diese darüber zu informieren, dass Sie sprechen möchten.

So stellen Sie einen Anrufton ein:

1. Drücken Sie bei eingeschaltetem Funkgerät kurz die -Taste, bis das Symbol erscheint. Die aktuelle Anruftoneinstellung blinkt.
2. Drücken Sie + oder – , um den Anrufton zu ändern und zu hören.
3. Drücken Sie , um den neuen Anrufton einzustellen, oder , um die Einrichtung fortzusetzen.

Um Ihren Anrufton an andere Funkgeräte zu senden, die auf denselben Kanal wie Ihr Funkgerät eingestellt sind, drücken Sie .

Hinweis: Das Einstellen des Anrufs auf 0 deaktiviert die Anruftonfunktion.

Senden eines Gesprächsbestätigungstons

Sie können Ihr Funkgerät so einstellen, dass es einen einzigartigen Ton sendet, wenn Sie mit dem Senden fertig sind. Es ist, als würden Sie "Roger" (Verstanden) oder "Over" (Ende der Durchsage) sagen, um anderen mitzuteilen, dass Sie mit dem Sprechen fertig sind.

1. Drücken Sie bei eingeschaltetem Funkgerät kurz MENU (Menü), bis das erscheint. Die aktuelle Einstellung Ein/Aus blinkt.
2. Drücken Sie + oder – , um Ein oder Aus zu schalten.
3. Drücken Sie , um den Gesprächsbestätigungston einzustellen, oder , um die Einrichtung fortzusetzen.

Tastenton Ein/Aus

Sie können die Tastentöne des Lautsprechers aktivieren oder deaktivieren. Sie hören den Tastenton jedes Mal, wenn eine Taste gedrückt wird.

1. Drücken Sie kurz , bis das erscheint und die aktuelle Einstellung Ein/Aus blinkt.
2. Drücken Sie + oder – , um Ein oder Aus zu schalten.
3. Drücken Sie zur Bestätigung oder , um die Einrichtung fortzusetzen.

Wenn die Tastentonfunktion ausgeschaltet ist, werden die folgenden Funktionen nicht deaktiviert:

• Sendelimiten-Warnton;
• Abschalt-Warnton;
• Niedriger Batteriestand-Warnton; oder
• Der gesendete TCT-Ton.

Automatische Abschaltung Ein/Aus

Ihr Funkgerät spart Strom, indem es sich bei Nichtgebrauch nach einer vorbestimmten Zeit automatisch ausschaltet.

1. Aktivieren Sie diese Einstellung, indem Sie kurz die -Taste drücken, bis das angezeigt wird. Die aktuelle Einstellung (0, 30, 60, 90) blinkt.
2. Drücken Sie + oder – , um die Zeit auf 30 Minuten, 60 Minuten oder 90 Minuten einzustellen.
3. Wenn Sie den Menümodus verlassen, beginnt der Einstellungs-Timer, wenn Sie das Funkgerät nicht benutzen.
4. Der Bildschirm zeigt an.
5. Drücken Sie zur Bestätigung oder , um die Einrichtung fortzusetzen.

Kanalsuche

Verwenden Sie die Kanalsuche, um Kanäle auf Übertragungen zu überwachen oder jemanden in Ihrer Gruppe zu finden, der versehentlich den Kanal gewechselt hat.

1. Drücken Sie kurz , bis das erscheint. Die aktuelle Einstellung Ein/Aus blinkt.
2. Drücken Sie + oder – , um Ein oder Aus zu schalten.
3. Drücken Sie zur Bestätigung oder , um die Einrichtung fortzusetzen.

Wenn das Funkgerät Kanalaktivität erkennt, stoppt es die Kanalsuche und Sie können die Übertragung hören. Um zu antworten, drücken Sie innerhalb von fünf Sekunden.

Erweiterte Kanalsuche

Wenn das Funkgerät die Kanalsuche auf einem Kanal stoppt, den Sie nicht abhören möchten, drücken und lassen Sie kurz + oder – los, um die Suche nach dem nächsten aktiven Kanal fortzusetzen.

Monitor

Verwenden Sie diese Funktion, um zu prüfen, ob sich jemand auf dem von Ihnen ausgewählten Kanal befindet.

1. Drücken Sie kurz , bis das erscheint.
2. Wenn Sie mit dem Abhören fertig sind, drücken Sie zur Bestätigung oder , um die Einrichtung fortzusetzen.

Hinweis: Die Monitorfunktion schaltet sich nach fünf Sekunden ab, wenn oder nicht gedrückt wird.

Tastatursperre

Um eine versehentliche Änderung Ihrer Funkeinstellungen zu vermeiden, können Sie Ihre Tastatur sperren:

1. Drücken Sie kurz , bis das erscheint. Die aktuelle Einstellung Ein/Aus blinkt.
2. Drücken Sie + oder – , um Ein oder Aus zu schalten.
3. Das wird auf Ihrem Bildschirm angezeigt.

Im Sperrmodus können Sie die Lautstärke nicht einstellen, aber alle anderen Funktionen arbeiten wie gewohnt.

Hinweis:Zum Entsperren drücken und halten Sie die -Taste für einige Sekunden.

Verwendung von Audiozubehör

Für Ihr Funkgerät ist viel Zubehör (separat erhältlich) verfügbar. Für weitere Informationen wenden Sie sich an die Verkaufsstelle.

1. Schalten Sie das Funkgerät aus. Stecken Sie den Zubehörstecker in die Zubehörbuchse.
2. Schalten Sie das Funkgerät ein. Reduzieren Sie die Lautstärke, bevor Sie das Zubehör auf den Kopf setzen oder in Ihr Ohr stecken.
3. Stellen Sie die Lautstärke auf ein angenehmes Niveau ein.
4. Zum Senden drücken Sie und sprechen Sie in das Zubehörmikrofon, falls vorhanden.
5. Zum Empfangen, loslassen.
