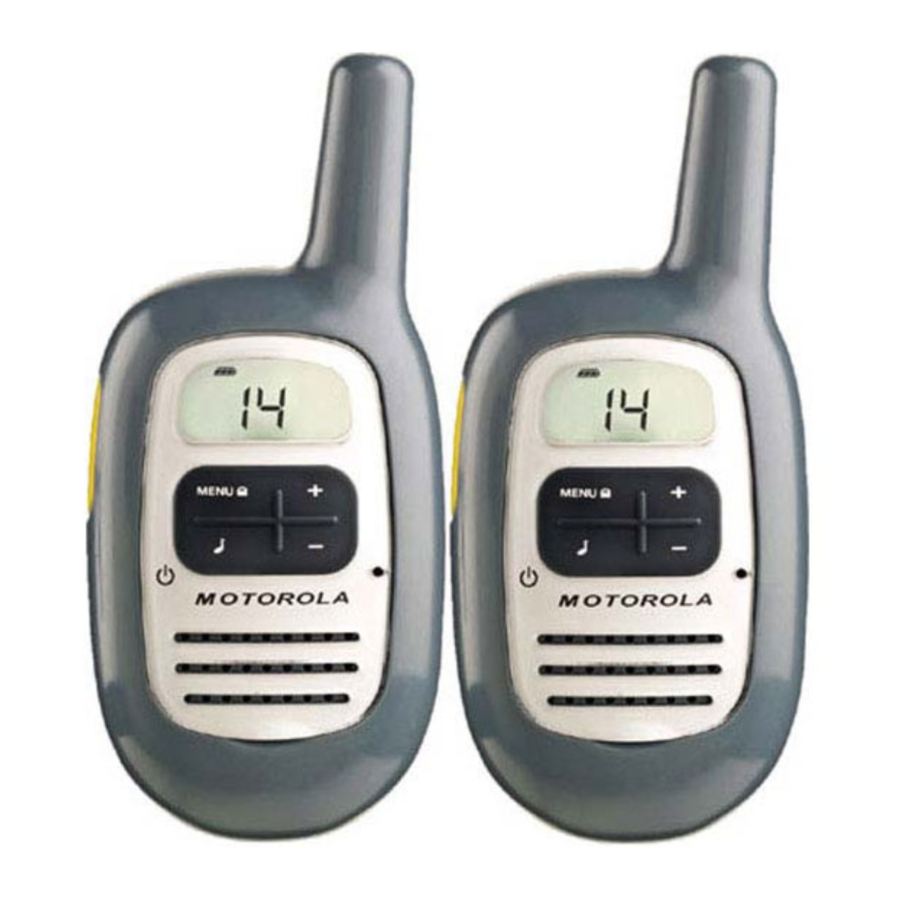

Manual do Rádio Bidirecional Motorola FV200 Series

Botões de Controlo

1. Botão de Tom de Chamada
   Uma pressão curta envia um tom de chamada.
2. Premir para falar (PTT)
   Premir para transmitir, soltar para ouvir. No modo Menu, premir para confirmar a seleção.
3. Botão de Energia/Menu
   Uma pressão longa liga ou desliga o rádio. Uma pressão curta entra no modo Menu.
4. Botão Mais
   Aumenta o volume (o nível do volume pisca e VOL é exibido). No modo Menu, permite alterar o canal ou ativar ou desativar funcionalidades.
5. Botão Menos
   Diminui o volume (o nível do volume pisca e VOL é exibido). No modo Menu, permite alterar o canal ou ativar ou desativar funcionalidades.

Guia do Ecrã de Exibição

	Indicador da Bateria		A transmitir
	Bloquear		A receber
	Ligado/Desligado para cada funcionalidade		Ligar/Desligar automático
	Procurar		Tom de chamada Confirmação (Sinal sonoro de Roger)
	Tom de chamada, Tom do teclado		Volume

Introdução

Instalar as Pilhas

O seu rádio utiliza três pilhas alcalinas AAA e emite um sinal sonoro quando as pilhas estão fracas.

1. Desligue o rádio.
2. Com a parte de trás do rádio virada para si, utilize uma moeda para abrir a tampa da pilha.
3. Insira três pilhas alcalinas AAA conforme mostrado no interior do compartimento da pilha.
4. Volte a colocar a tampa da pilha e pressione para fixar.

NOTA: O modelo de rádio FV200 pode utilizar uma pilha recarregável NiMH em vez de três pilhas AAA. Um kit de atualização de pilha recarregável está disponível com a versão recarregável.

Instalar a Bateria NiMH

1. Desligue o rádio.
2. Siga o passo 2 acima para remover a tampa da pilha.
3. Remova a bateria do saco de plástico transparente. NÃO DESMONTE NEM DESEMBRULHE A BATERIA.
4. Insira a bateria NiMH de forma que o "This Side Up" ("Este Lado Para Cima") fique visível.
5. Volte a colocar a tampa da pilha e pressione para fixar.

Indicador da Bateria

O ícone da bateria mostra o nível de carga da bateria, de cheia a vazia . Quando a bateria está vazia, o rádio emite um som periodicamente após soltar o PTT. O rádio desliga-se quando a voltagem desce abaixo de um nível predeterminado para proteger a bateria recarregável.

Nota: Remova as pilhas antes de guardar o seu rádio por longos períodos de tempo. As pilhas corroem-se com o tempo e podem causar danos permanentes ao seu rádio.

Alerta de Bateria Fraca

Além do seu indicador de bateria mostrar quanta energia da bateria tem, o seu rádio emitirá um sinal sonoro para o alertar para o facto de que as suas pilhas estão fracas.

Recarregar a Bateria NiMH (acessório opcional)

1. Siga os passos 1-5 para instalar a bateria NiMH.
2. Ligue o adaptador de corrente CA à ficha do adaptador de CA na lateral do rádio.
3. Ligue o adaptador de corrente CA à tomada de parede.

Notas:

• A luz no adaptador de corrente CA brilhará continuamente quando o rádio/bateria estiver ligado.
• Ao mudar entre temperaturas quentes e frias, não carregue a bateria até que a temperatura da bateria se aclimate (geralmente cerca de 20 minutos).
• Para uma vida útil ideal da bateria, desligue o rádio do adaptador de corrente CA dentro de 16 horas.
• Quando o seu rádio está ligado ao adaptador de corrente CA, o seu rádio não funcionará.

Ligar e Desligar o Seu Dispositivo

Para ligar, pressione e mantenha pressionado até que um número de canal apareça e o rádio emita um sinal sonoro. Para desligar, pressione e mantenha pressionado até que o rádio emita um sinal sonoro e o ecrã fique em branco.

Ajustar o Volume

Pressione + para aumentar ou – para diminuir o volume. O nível do volume pisca e é exibido.

Colocar e Remover o Clipe de Cinto

Engate o clipe de cinto na ranhura na parte superior do rádio e deslize para baixo até que encaixe no lugar. Para remover, pressione a aba de bloqueio para trás e levante.

Falar e Ouvir

1. Para falar, pressione e mantenha pressionado .
2. Quando terminar de falar, solte .

Para máxima clareza, segure o rádio a dois ou três centímetros da sua boca e fale diretamente para o microfone. Não tape o microfone enquanto fala.

Alcance da Conversa

O seu rádio foi projetado para maximizar o desempenho e melhorar o alcance da transmissão. Não utilize os rádios a menos de um metro e meio de distância.

Temporizador de Tempo Limite de Premir para Falar

Para evitar transmissões acidentais e economizar a vida útil da bateria, o rádio emite um tom de aviso contínuo e para de transmitir se pressionar por 60 segundos contínuos.

Configuração Inicial

Selecionar o Canal

O canal é a frequência que o seu rádio usa para transmitir. O seu rádio tem 22 canais.

1. Pressione e solte brevemente . O número do canal pisca.
2. Pressione + ou – para selecionar um canal.
3. Pressione para confirmar ou para continuar a configuração.

Definir e Transmitir Tons de Chamada

O seu rádio tem 10 tons de chamada diferentes que pode transmitir para outros rádios no seu grupo para os alertar de que quer falar.

Para definir um tom de chamada:

1. Com o rádio ligado, pressione rapidamente até aparecer. A configuração atual do tom de chamada pisca.
2. Pressione + ou – para alterar e ouvir o tom de chamada.
3. Pressione para definir o novo tom de chamada ou para continuar a configuração.

Para transmitir o seu tom de chamada para outros rádios definidos para o mesmo canal que o seu rádio, pressione .

Nota: Definir a chamada para 0 desativa a funcionalidade de tom de chamada.

Transmitir um Tom de Confirmação de Conversa

Pode definir o seu rádio para transmitir um tom único quando terminar de transmitir. É como dizer "Roger" ou "Câmbio" para informar os outros de que terminou de falar.

1. Com o rádio ligado, pressione rapidamente MENU (MENU) até aparecer . A configuração atual Ligado/Desligado pisca.
2. Pressione + ou – para ligar ou desligar (On ou Off).
3. Pressione para definir o tom de confirmação de conversa ou para continuar a configuração.

Tom das Teclas Ligado/Desligado

Pode ativar ou desativar os tons das teclas do altifalante. Ouvirá o tom da tecla cada vez que um botão for pressionado.

1. Pressione rapidamente até aparecer e a configuração atual Ligado/Desligado piscará.
2. Pressione + ou – para ligar ou desligar (On ou Off).
3. Pressione para confirmar ou para continuar a configuração.

Quando a funcionalidade de tom das teclas está desligada, o seguinte não é desativado:

• Tom de alerta de tempo limite de transmissão;
• Tom de alerta de desligamento;
• Tom de alerta de bateria fraca; ou
• O tom TCT transmitido.

Ligação/Desligamento Automático

O seu rádio economizará energia desligando-se automaticamente se não for usado após um período de tempo predeterminado.

1. Ative esta configuração pressionando rapidamente até aparecer . A configuração atual (0, 30, 60, 90) piscará.
2. Pressione + ou – para definir o tempo para 30 minutos, 60 minutos ou 90 minutos.
3. Quando sair do modo Menu, o temporizador de configuração começará se não estiver a usar o rádio.
4. O ecrã mostra
5. Pressione para confirmar ou para continuar a configuração.

Procurar Canais

Use a procura para monitorizar canais em busca de transmissões ou para encontrar alguém no seu grupo que tenha mudado de canal acidentalmente.

1. Pressione rapidamente até aparecer . A configuração atual Ligado/Desligado piscará.
2. Pressione + ou – para ligar ou desligar (On ou Off).
3. Pressione para confirmar ou para continuar a configuração.

Quando o rádio deteta atividade no canal, para de procurar e pode ouvir a transmissão. Para responder, pressione dentro de cinco segundos

Procura Avançada

Se o rádio parar de procurar num canal que não quer ouvir, pressione e solte brevemente + ou – para retomar a procura pelo próximo canal ativo.

Monitorizar

Use esta funcionalidade para ver se há alguém no canal que selecionou.

1. Pressione rapidamente até aparecer .
2. Quando terminar de ouvir, pressione para confirmar ou para continuar a configuração.

Nota: O monitorizar irá expirar após cinco segundos se ou não for pressionado

Bloqueio do Teclado

Para evitar alterar as configurações do seu rádio acidentalmente, pode bloquear o seu teclado:

1. Pressione rapidamente até aparecer . A configuração atual Ligado/Desligado piscará.
2. Pressione + ou – para ligar ou desligar (On ou Off).
3. O será exibido no seu ecrã.

Quando no modo de bloqueio, não pode ajustar o volume, mas todas as outras funções funcionam como habitualmente.

Nota: Para desbloquear, pressione e segure por alguns segundos.

Usar Acessórios de Áudio

Existem muitos acessórios (vendidos separadamente) disponíveis para o seu rádio. Para mais informações, entre em contacto com o local de compra.

1. Desligue o rádio. Ligue o conector do acessório à tomada do acessório.
2. Ligue o rádio. Diminua o volume antes de colocar o acessório na sua cabeça ou no seu ouvido.
3. Ajuste o volume para um nível confortável.
4. Para transmitir, pressione e fale para o microfone do acessório, se houver.
5. Para receber, solte.
