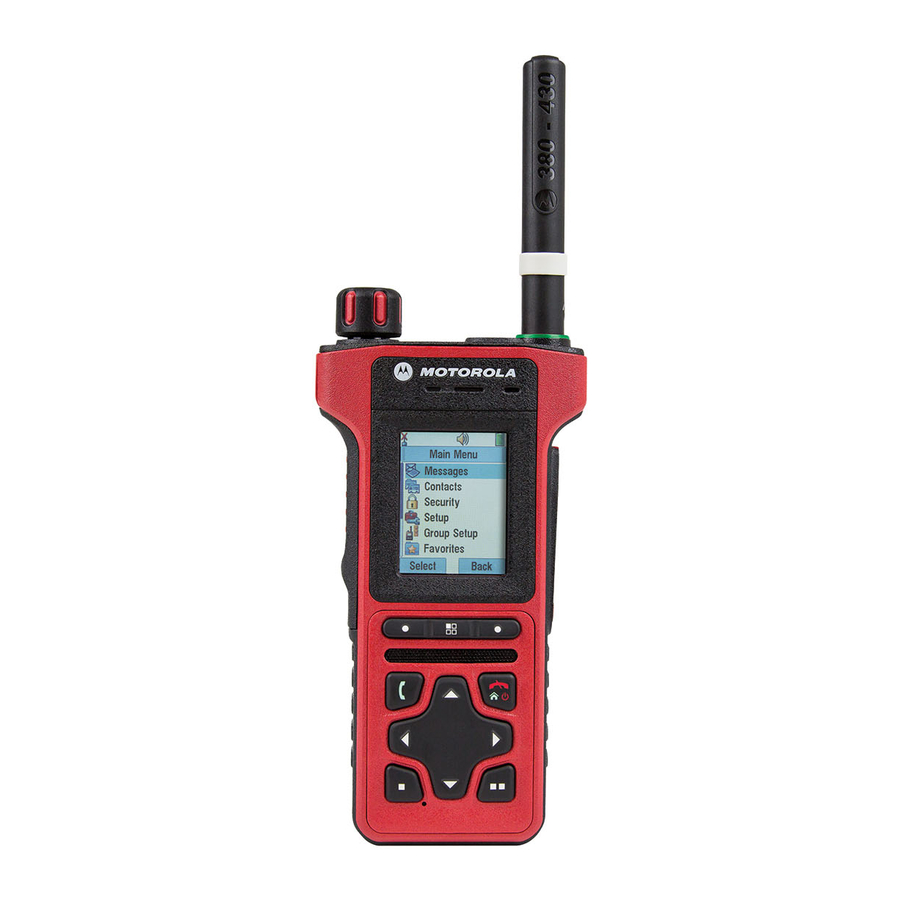

Motorola MTP8500Ex - Guia de Início Rápido de Rádios Bidirecionais

1. Botão de Emergência
2. Conector do Clipe de Cinto
3. Botão de Grupo de Conversação/Volume
4. Botão Lateral Programável
5. Auscultador
6. Botão Push-To-Talk (PTT)
7. Tecla Suave
8. Altifalante
9. Tecla de Envio
10. Tecla de Função Programável
11. Microfone Inferior
12. Conector do Carregador
13. Ecrã Superior
14. Espaço de Etiqueta Personalizável
15. Antena
16. Indicador de Sinal
17. Microfone Superior
18. Ecrã Frontal
19. Conector Lateral
20. Tecla de Menu
21. Tecla Ligar/Desligar/Fim/Início
22. Tecla de Navegação de Quatro Direções
23. Tecla de Função Programável
24. Fecho da Bateria

Estado do Indicador de Sinal

Indicador	Estado		Estado do Carregamento
Verde Sólido	Em uso		Totalmente Carregada
Verde a Piscar	Em serviço		90% - 99% Carregada
Vermelho Sólido	Fora de serviço		Carregamento Rápido
Vermelho a Piscar	A ligar a uma rede A entrar no DMO		Bateria Defeituosa ou Inválida
Laranja Sólido	Transmissão Inibida em serviço Canal ocupado em DMO		-
Laranja a Piscar	Chamada privada ou telefónica a chegar		Bateria à espera para carregar
Sem indicação	Desligado ou em Modo Discreto		-
Informação sobre a Capacidade da Bateria
Informação	Descrição
		Cheia (80% – 100% de capacidade)
		Média (60% – 80% de capacidade)
		Baixa (25% – 60% de capacidade)
		Muito baixa (5% – 25% de capacidade)
		Menos de 5% de capacidade

Instalar a Bateria

A instalação da bateria deve ocorrer apenas em áreas não perigosas.

Remova a bateria da sua caixa protetora.

Coloque a etiqueta personalizável (1). Insira a bateria no compartimento (2).

Deslize cuidadosamente a bateria em direção à parte superior do rádio até encaixar no lugar.

Colocar a Antena

Desligue o rádio antes de colocar a antena.

Alinhe a parte inferior da antena e a base de enroscar na parte superior do rádio.

Gire no sentido horário até ficar firme. Não force.

Desbloquear o Rádio

O seu rádio pode estar bloqueado ao ligar. Para desbloquear o rádio após ligar, insira o código no pedido usando as teclas de Navegação.

O código de desbloqueio está originalmente definido como 0000. O seu fornecedor de serviços pode alterar este número antes de receber o seu rádio.

Desbloquear/Bloquear o Teclado

Para desbloquear/bloquear o teclado, pressione a tecla Menu e, em seguida, a tecla de Navegação Esquerda.

Segurar o Seu Rádio

O rádio tem dois microfones:

• Um microfone superior para grupo simplex, despachante ou chamadas privadas
• Um microfone inferior para chamadas duplex, semelhantes a telefones

Ao fazer chamadas duplex (áudio baixo), segure o seu rádio como se fosse um telefone. Fale para o microfone inferior. Ouça através do auscultador. Mantenha a antena a pelo menos 2,5 cm da sua cabeça e corpo.

Ao fazer chamadas simplex (áudio alto), segure o rádio numa posição vertical com o microfone superior a 5 a 10 cm da sua boca. Fale para o microfone superior. Ouça através do altifalante interno do rádio. Mantenha a antena a pelo menos 2,5 cm da sua cabeça e corpo.

Cuidar do Seu Rádio

Nunca deixe o seu rádio ou bateria em temperaturas extremas

(acima de +85°C), por exemplo, atrás de um para-brisas sob luz solar direta.

O rádio é submersível (compatível com o padrão IP67) - mas apenas com a bateria, antena e tampa contra poeira ou o seu equivalente, colocados.

Para limpar o seu rádio, use um pano humedecido ou antiestático.

Se o rádio for exposto a líquidos impuros, como água suja ou água salgada, siga os procedimentos de lavagem conforme descrito na secção Apêndice do Guia do Utilizador de Recursos do MTP8500Ex.

Ícones Selecionados

Ícone	Descrição
	Em Serviço (TMO)
	Sem Serviço (TMO)
	Intensidade do Sinal
	Modo Direto (DMO)
	Modo de Emergência
	Scan (TMO)
	Scan Prioritário (TMO)
	Nível da Bateria (Ecrã Frontal/Superior)
	A Carregar a Bateria (Ecrã Frontal/Superior)
	Todos os Toques Silenciados
	Toque Simplex Silenciado
	Toque Duplex Silenciado
	Migração
	Áudio Baixo
	Áudio Alto
	Auscultador Ligado
	Nova Mensagem Chegou
	Nova(s) Mensagem(s)
	Dados de Pacote Ativados
	Dados de Pacote a Transmitir
	Alta Potência de RF
	Teclas do Rádio Bloqueadas
	Localização
	Ligação Bluetooth Inativa/Ativa

Ligar/Desligar o Rádio

Para ligar/desligar o rádio, pressione e segure a tecla On/Off (Ligar/Desligar).

Usar o Ecrã Superior

O rádio está equipado com um ecrã secundário colocado na parte superior. Use-o para verificar informações importantes, como o nível da bateria, o nível do volume, a intensidade do sinal, o nome do grupo de conversação ou o estado do rádio.

Usar o Menu do Rádio

Para entrar no menu, pressione a tecla Menu.

Para percorrer o menu, pressione a tecla de Navegação Para Cima ou Para Baixo.

Para selecionar um item do menu, pressione Select (Selecionar) ou a tecla de Navegação Direita.

Para retornar ao nível anterior, pressione Back (Voltar) ou a tecla de Navegação Esquerda. Para sair do menu, pressione a tecla Home (Início).

Enviar Mensagens de Estado

Selecione o grupo de conversação de destino, em seguida, pressione a tecla Menu e selecione Messages (Mensagens) > Send Status (Enviar Estado). Destaque uma mensagem de estado e pressione a tecla Send (Enviar) ou PTT para enviá-la.

Enviar Mensagens SDS

No ecrã inicial, pressione a tecla Menu. Selecione Messages (Mensagens) > New Message (Nova Mensagem). Insira a sua mensagem e selecione Send (Enviar). Selecione Private (Privado) ou Group (Grupo). Insira um ID Privado ou escolha um grupo.

Selecionar Operação em Modo Trunked/Direto

No ecrã inicial, pressione Optns (Opções) e, em seguida, selecione Trunked Mode (Modo Trunked) ou Direct Mode (Modo Direto).

Fazer Chamadas de Grupo TMO/DMO

Entre no TMO ou DMO. No ecrã inicial, use o Botão de Grupo de Conversação ou as teclas de Navegação para destacar o grupo de conversação de destino. Pressione Select (Selecionar) (se configurado). Pressione e segure PTT. Aguarde o tom de permissão de fala (se configurado) e fale. Solte PTT para ouvir.

Fazer Chamadas de Grupo de Emergência TMO/DMO

Entre no TMO ou DMO. Pressione e segure o botão Emergency (Emergência). O alarme de emergência é enviado automaticamente (se configurado). Pressione e segure PTT. Aguarde o tom de permissão de fala (se configurado) e fale. Solte PTT para ouvir.

Se estiver a usar o recurso Hot Mic, aguarde que a mensagem "Emgcy Mic On" (Microfone de Emergência Ligado) apareça no ecrã e, em seguida, fale sem pressionar PTT.

Para sair do modo de emergência, pressione e segure a tecla suave Exit (Sair).

Fazer Chamadas Privadas Simplex

EM DMO: No ecrã inicial, disque um número usando o Teclado Numérico de Software (um atalho precisa ser atribuído a uma Tecla de Função ou a uma Tecla de Navegação - consulte o Guia do Utilizador de Recursos para obter detalhes). Pressione e segure PTT para fazer a chamada e falar (aguarde o tom de permissão de fala se configurado). Solte PTT para ouvir. Pressione a tecla End (Fim) para terminar a chamada.

EM TMO: No ecrã inicial, disque um número usando o Teclado Numérico de Software (um atalho precisa ser atribuído a uma Tecla de Função ou a uma Tecla de Navegação - consulte o Guia do Utilizador de Recursos para obter detalhes). Pressione e solte PTT para fazer a chamada. Aguarde que a parte chamada atenda. Assim que a chamada for conectada, pressione e segure PTT para falar (aguarde o tom de permissão de fala se configurado). Solte PTT para ouvir. Pressione a tecla End (Fim) para terminar a chamada.

Fazer Chamadas Duplex Privadas/Telefónicas/PABX

No ecrã inicial, disque um número usando o Teclado Numérico de Software (um atalho precisa ser atribuído a uma Tecla de Função ou a uma Tecla de Navegação - consulte o Guia do Utilizador de Recursos para obter detalhes). Altere o tipo de chamada pressionando Ctype (Tipo de Chamada). Pressione e solte a tecla Send (Enviar). Os sons de toque. A parte chamada atende. Pressione a tecla End (Fim) para terminar a chamada.

Para atender uma chamada recebida, pressione a tecla Send (Enviar).

Emparelhar o Seu Rádio com Dispositivos Bluetooth

No ecrã inicial, pressione a tecla Menu e selecione Bluetooth > Add Device (Adicionar Dispositivo).

Destaque o dispositivo necessário e selecione Pair (Emparelhar). Se necessário, insira um código PIN ou uma chave de acesso.
