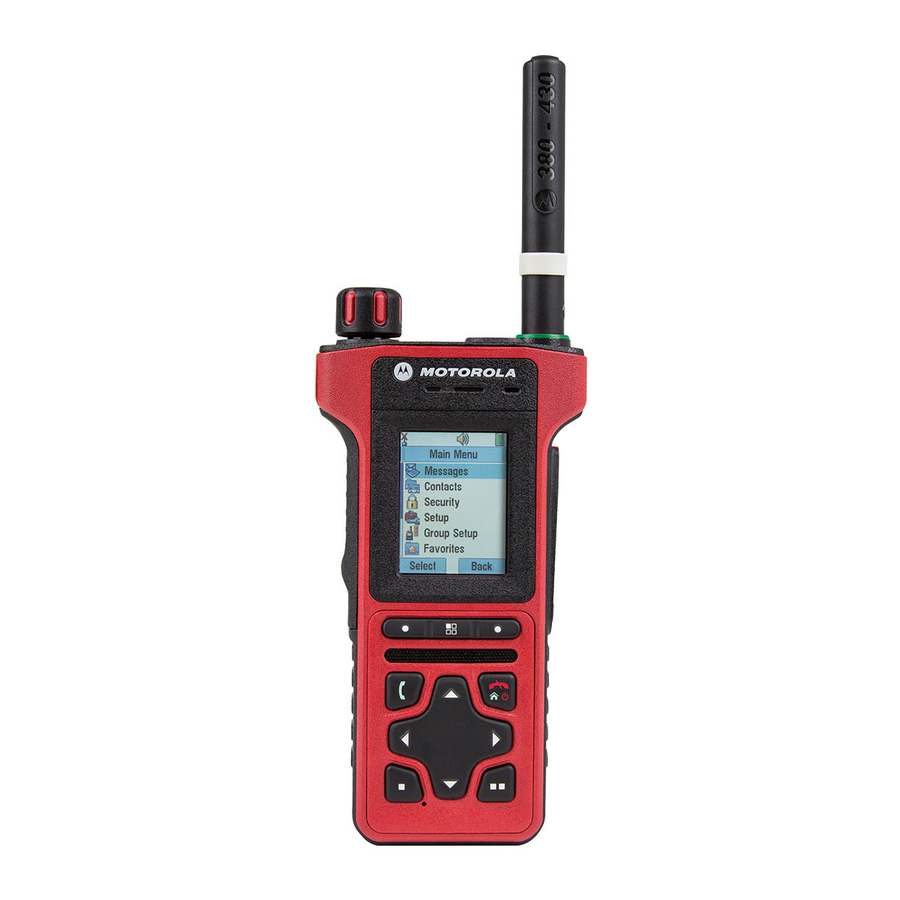

Motorola MTP8500Ex - Guia de Início Rápido de Rádios Bidirecionais

1. Botão de Emergência
2. Conector do Clipe de Cinto
3. Botão de Grupo de Conversação/Volume
4. Botão Lateral Programável
5. Fone de Ouvido
6. Botão Push-To-Talk (PTT)
7. Tecla Programável (Soft Key)
8. Alto-falante
9. Tecla Enviar (Send Key)
10. Tecla de Função Programável
11. Microfone Inferior
12. Conector do Carregador
13. Display Superior
14. Espaço de Etiqueta Personalizável
15. Antena
16. Indicador de Sinal
17. Microfone Superior
18. Display Frontal
19. Conector Lateral
20. Tecla Menu
21. Tecla Ligar/Desligar/Finalizar/Início (On-Off/End/Home Key)
22. Tecla de Navegação Quatro Direções
23. Tecla de Função Programável
24. Trava da Bateria

Status do Indicador de Sinal

Indicador	Status		Status do Carregamento
Verde Sólido	Em uso		Totalmente Carregado
Verde Piscando	Em serviço		90% - 99% Carregado
Vermelho Sólido	Fora de serviço		Carga Rápida
Vermelho Piscando	Conectando a uma rede Entrando no DMO		Bateria Defeituosa ou Inválida
Laranja Sólido	Transmissão Inibida em serviço Canal ocupado em DMO		-
Laranja Piscando	Chamada privada ou telefônica recebida		Bateria aguardando para carregar
Sem indicação	Desligado ou em Modo Oculto		-
Informações sobre a Capacidade da Bateria
Informação	Descrição
		Cheia (80% – 100% da capacidade)
		Média (60% – 80% da capacidade)
		Baixa (25% – 60% da capacidade)
		Muito baixa (5% – 25% da capacidade)
		Menos de 5% da capacidade

Instalando a Bateria

A instalação da bateria deve ocorrer apenas em áreas não perigosas.

Remova a bateria de sua caixa protetora.

Encaixe a etiqueta personalizável (1). Insira a bateria no compartimento (2).

Deslize cuidadosamente a bateria em direção à parte superior do rádio até que ela se encaixe no lugar.

Conectando a Antena

Desligue o rádio antes de conectar a antena.

Alinhe a parte inferior da antena e a base de enroscar na parte superior do rádio.

Gire no sentido horário até ficar firme. Não force.

Desbloqueando o Rádio

Seu rádio pode estar bloqueado ao ligar. Para desbloquear o rádio após ligar, insira o código no prompt usando as teclas de Navegação.

O código de desbloqueio é originalmente definido como 0000. Seu provedor de serviços pode alterar este número antes de você receber seu rádio.

Desbloqueando/Bloqueando o Teclado

Para desbloquear/bloquear o teclado, pressione a tecla Menu e, em seguida, a tecla de Navegação Esquerda.

Segurando Seu Rádio

O rádio tem dois microfones:

• Um microfone superior para grupo simplex, despachante ou chamadas privadas
• Um microfone inferior para chamadas duplex, semelhantes a telefones

Ao fazer chamadas duplex (áudio baixo), segure seu rádio como se fosse um telefone. Fale no microfone inferior. Ouça através do fone de ouvido. Mantenha a antena a pelo menos 2,5 cm de sua cabeça e corpo.

Ao fazer chamadas simplex (áudio alto), segure o rádio em uma posição vertical com o microfone superior a 5 a 10 cm de distância da sua boca. Fale no microfone superior. Ouça através do alto-falante interno do rádio. Mantenha a antena a pelo menos 2,5 cm de sua cabeça e corpo.

Cuidando do Seu Rádio

Nunca deixe seu rádio ou bateria em temperaturas extremas

(acima de +85°C), por exemplo, atrás de um para-brisa sob luz solar direta.

O rádio é submersível (compatível com o padrão IP67) - mas apenas com a bateria, antena e tampa de poeira ou seu equivalente, conectados.

Para limpar seu rádio, use um pano umedecido ou antiestático.

Se o rádio for exposto a líquidos impuros, como água suja ou água salgada, siga os procedimentos de lavagem conforme descrito na seção Apêndice do Guia do Usuário de Recursos do MTP8500Ex.

Ícones Selecionados

Ícone	Descrição
	Em Serviço (TMO)
	Sem Serviço (TMO)
	Intensidade do Sinal
	Modo Direto (DMO)
	Modo de Emergência
	Scan (TMO) (Varredura (TMO))
	Varredura Prioritária (TMO) (Priority Scan (TMO))
	Nível da Bateria (Display Frontal/Superior)
	Carregando a Bateria (Display Frontal/Superior)
	Todos os Toques Silenciados
	Toque Simplex Silenciado
	Toque Duplex Silenciado
	Migração
	Áudio Baixo
	Áudio Alto
	Fone de Ouvido Conectado
	Nova Mensagem Chegou
	Nova(s) Mensagem(s)
	Dados de Pacote Habilitados
	Dados de Pacote Transmitindo
	Alta Potência de RF
	Teclas do Rádio Bloqueadas
	Localização
	Conexão Bluetooth Inativa/Ativa

Ligando/Desligando o Rádio

Para ligar/desligar o rádio, pressione e segure a tecla On/Off (Ligar/Desligar).

Usando o Display Superior

O rádio está equipado com um display secundário localizado na parte superior. Use-o para verificar informações importantes, como o nível da bateria, nível de volume, intensidade do sinal, nome do grupo de conversação ou status do rádio.

Usando o Menu do Rádio

Para entrar no menu, pressione a tecla Menu.

Para percorrer o menu, pressione a tecla de Navegação para Cima ou para Baixo.

Para selecionar um item do menu, pressione Select (Selecionar) ou a tecla de Navegação Direita.

Para retornar ao nível anterior, pressione Back (Voltar) ou a tecla de Navegação Esquerda. Para sair do menu, pressione a tecla Home (Início).

Enviando Mensagens de Status

Selecione o grupo de conversação de destino, em seguida, pressione a tecla Menu e selecione Messages (Mensagens) > Send Status (Enviar Status). Destaque uma mensagem de status e pressione a tecla Send (Enviar) ou PTT para enviá-la.

Enviando Mensagens SDS

Na tela inicial, pressione a tecla Menu. Selecione Messages (Mensagens) > New Message (Nova Mensagem). Digite sua mensagem e selecione Send (Enviar). Selecione Private (Privado) ou Group (Grupo). Insira um ID Privado ou escolha um grupo.

Selecionando a Operação no Modo Troncalizado/Direto

Na tela inicial, pressione Optns (Opções) e, em seguida, selecione Trunked Mode (Modo Troncalizado) ou Direct Mode (Modo Direto).

Fazendo Chamadas de Grupo TMO/DMO

Entre no TMO ou DMO. Na tela inicial, use o Botão de Grupo de Conversação ou as teclas de Navegação para destacar o grupo de conversação de destino. Pressione Select (Selecionar) (se configurado). Pressione e segure PTT. Aguarde o tom de permissão de fala (se configurado) e fale. Solte PTT para ouvir.

Fazendo Chamadas de Grupo de Emergência TMO/DMO

Entre no TMO ou DMO. Pressione e segure o botão Emergency (Emergência). O alarme de emergência é enviado automaticamente (se configurado). Pressione e segure PTT. Aguarde o tom de permissão de fala (se configurado) e fale. Solte PTT para ouvir.

Se estiver usando o recurso Hot Mic, aguarde a mensagem "Emgcy Mic On" aparecer no display e, em seguida, fale sem pressionar PTT.

Para sair do modo de emergência, pressione e segure a tecla programável Exit (Sair).

Fazendo Chamadas Privadas Simplex

NO DMO: Na tela inicial, disque um número usando o Teclado Numérico de Software (um atalho precisa ser atribuído a uma Tecla de Função ou uma Tecla de Navegação - consulte o Guia do Usuário de Recursos para obter detalhes). Pressione e segure PTT para fazer a chamada e falar (aguarde o tom de permissão de fala se configurado). Solte PTT para ouvir. Pressione a tecla End (Finalizar) para encerrar a chamada.

NO TMO: Na tela inicial, disque um número usando o Teclado Numérico de Software (um atalho precisa ser atribuído a uma Tecla de Função ou uma Tecla de Navegação - consulte o Guia do Usuário de Recursos para obter detalhes). Pressione e solte PTT para fazer a chamada. Aguarde a parte chamada atender. Uma vez que a chamada esteja conectada, pressione e segure PTT para falar (aguarde o tom de permissão de fala se configurado). Solte PTT para ouvir. Pressione a tecla End (Finalizar) para encerrar a chamada.

Fazendo Chamadas Duplex Privadas/Telefônicas/PABX

Na tela inicial, disque um número usando o Teclado Numérico de Software (um atalho precisa ser atribuído a uma Tecla de Função ou uma Tecla de Navegação - consulte o Guia do Usuário de Recursos para obter detalhes). Altere o tipo de chamada pressionando Ctype (Tipo de Chamada). Pressione e solte a tecla Send (Enviar). Os sons de toque. A parte chamada atende. Pressione a tecla End (Finalizar) para encerrar a chamada.

Para atender uma chamada recebida, pressione a tecla Send (Enviar).

Emparelhando Seu Rádio com Dispositivos Bluetooth

Na tela inicial, pressione a tecla Menu e selecione Bluetooth > Add Device (Adicionar Dispositivo).

Destaque o dispositivo necessário e selecione Pair (Emparelhar). Se necessário, insira um código PIN ou uma chave de acesso.

Mais Informações sobre o Rádio

Visite o site da Motorola Solutions em: http://www.motorolasolutions.com/

Portal de Experiência de Aprendizagem

Documentação do usuário disponível em: https://learning.motorolasolutions.com/

Avisos Legais de Software de Código Aberto

Disponível no DVD do Customer Programming Software Plus (CPS Plus).
