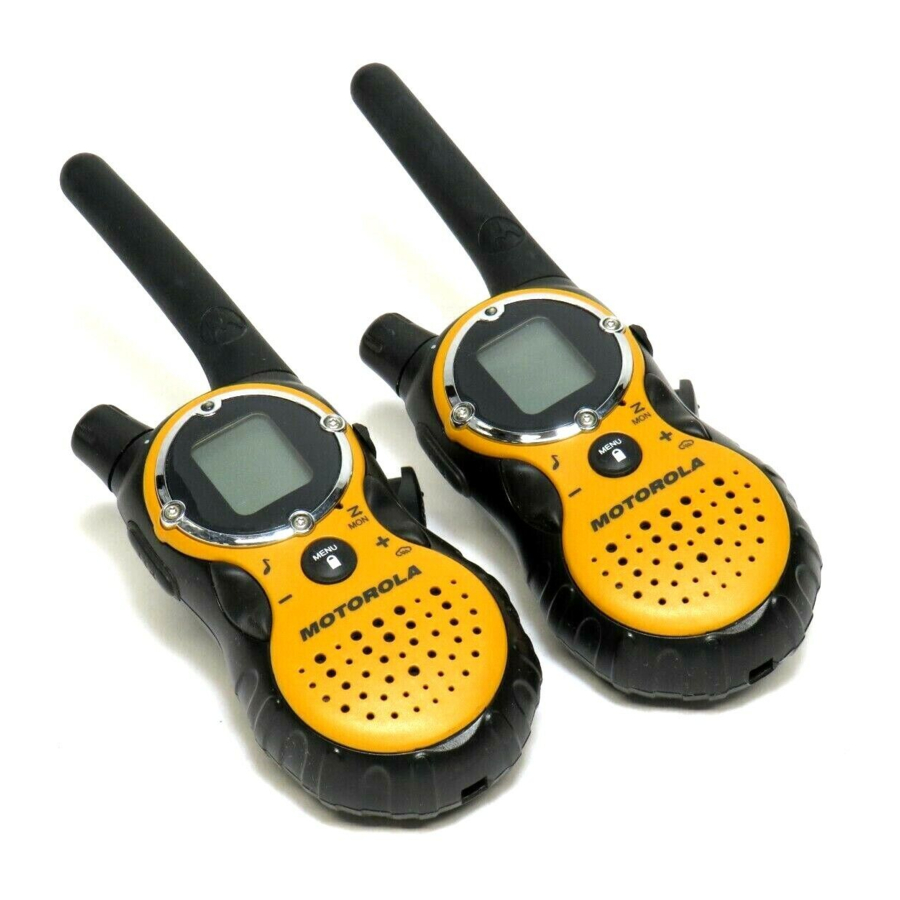

Manual da Série Motorola TALKABOUT T8500, T8510, T8530, T8550

Botões de Controle

Guia da Tela de Exibição

Primeiros Passos

Instalando as Pilhas

Seu rádio usa três pilhas alcalinas AA e emite um bipe quando as pilhas estão fracas.

1. Desligue o rádio.
2. Com a parte de trás do rádio voltada para você, levante a trava da pilha para soltar a tampa da pilha e remova a tampa.
3. Insira três pilhas alcalinas AA conforme mostrado na parte interna do compartimento da pilha.
4. Recoloque a tampa da pilha e pressione para fixá-la.

OBSERVAÇÃO:O modelo de rádio T8500/ T8510/ T8530/ T8550 pode usar uma bateria recarregável NiMH em vez de três pilhas AA.

Instalando a Bateria NiMH

1. Siga a etapa 2 acima para remover a tampa da pilha.
2. Remova a bateria da embalagem plástica transparente.
   Não desmonte ou desembrulhe a bateria.
3. Insira a bateria NiMH de forma que "This Side Up" (Este Lado Para Cima) fique visível.
4. Recoloque a tampa da pilha e pressione para fixá-la.

Medidor de Bateria

O ícone da bateria mostra o nível de carga da bateria, de cheia a vazia . Quando a bateria está vazia, o rádio emite um som periodicamente ou após soltar (Alerta de Bateria Fraca).

Observação: Remova as pilhas antes de guardar o rádio por longos períodos. As pilhas corroem com o tempo e podem causar danos permanentes ao rádio.

Usando o Carregador de Bateria (Acessório Opcional)

O carregador de bateria oferece conveniência de carregamento fácil para baterias NiMH e pode ser colocado em qualquer superfície plana, como uma mesa ou bancada. Carregue a bateria NiMH durante a noite (pelo menos 16 horas) antes de usá-la pela primeira vez. Após o carregamento inicial, uma bateria vazia é totalmente carregada em 14 horas.

1. Siga as etapas acima para instalar uma bateria NiMH.
2. Conecte a fonte de alimentação CA na tomada do suporte de mesa.
3. Conecte a fonte de alimentação CA em uma tomada de parede padrão.
4. Com um rádio voltado para a frente, deslize-o para dentro de um dos compartimentos de carregamento.

Observações

• A luz na base de carregamento brilhará continuamente quando o rádio/bateria for inserido.
• Ao se mover entre temperaturas quentes e frias, não carregue a bateria até que a temperatura da bateria se aclimate (geralmente cerca de 20 minutos).
• Para uma vida útil ideal da bateria, remova o rádio ou a bateria do carregador dentro de 16 horas. Não guarde o rádio no carregador.
• Desligue o rádio enquanto estiver na bandeja de carregamento.

Colocando e Removendo o Clipe de Cinto

1. Alinhe o pino do clipe de cinto com o orifício na parte de trás do rádio.
2. Empurre suavemente até que o clipe se encaixe no lugar.

Para Remover

1. Pressione a aba de liberação na parte superior do clipe de cinto para liberar a trava.
2. Puxe o clipe de cinto para longe da parte de trás do rádio.

Ligando e Desligando o Rádio

Gire no sentido horário para ligar o rádio e no sentido anti-horário para desligar o rádio.

1. O rádio emite um som e mostra brevemente todos os ícones de recursos disponíveis em seu rádio.
2. A tela mostra então o canal atual, o código e os recursos que estão selecionados.

Ajustando o Volume

Pressione e segure enquanto gira até atingir um nível de escuta confortável de MON.

1. Gire no sentido horário para aumentar o volume.
2. Gire no sentido anti-horário para diminuir o volume.

Não segure o rádio perto do ouvido. Se o volume estiver definido para um nível desconfortável, isso pode machucar seu ouvido.

Falando e Ouvindo

Para se comunicar, todos os rádios em seu grupo devem estar configurados para o mesmo canal e Código Eliminador de Interferência.

1. Para falar, pressione e segure .
2. Quando terminar de falar, solte .

Para máxima clareza, segure o rádio a cinco a sete centímetros de sua boca e fale diretamente no microfone. Não cubra o microfone enquanto fala.

Alcance de Fala

Seu rádio foi projetado para maximizar o desempenho e melhorar o alcance de transmissão. Não use os rádios a menos de um metro e meio de distância.

Botão Monitor

Pressionar e segurar por três segundos permite que você ouça o nível de volume MON do rádio quando não estiver recebendo. Isso permite que você ajuste o volume, se necessário. Você também pode pressionar para verificar o MON em busca de atividade no canal atual antes de falar.

Pressione Para Falar Temporizador de Tempo Limite

Para evitar transmissões acidentais e economizar bateria, o rádio emite um tom de aviso contínuo e para de transmitir se você pressionar por 60 segundos contínuos.

Configuração Inicial

Selecionando o Canal

Seus rádios têm 22 canais. Os canais 8-14 são FRS de 0,5 Watt apenas e todos os outros canais são GMRS.

1. Com o rádio ligado, pressione . Quando o rádio está em um canal de 0,5 watt, é exibido. Quando o rádio está em um canal de 1 watt, é exibido. O canal atual pisca.
2. Pressione ou para definir o canal.
3. Pressione para salvar a configuração do canal ou para continuar a configuração.

Canais e Frequências

Código Eliminador de Interferência

Os Códigos Eliminadores de Interferência ajudam a minimizar a interferência, oferecendo uma escolha de combinações de códigos. Seu rádio tem 121
Códigos Eliminadores de Interferência. Os códigos 1 a 38 são os códigos padrão que aparecem em outros rádios FRS/GMRS. Os códigos 39 a 121 são códigos adicionais adicionados para proteção superior contra interferência.

Para definir o código para um canal:

1. Pressione rapidamente até que o código comece a piscar.
2. Pressione ou para selecionar o código.
3. Pressione para salvar a configuração do código ou para continuar a configuração.

Você pode definir um código diferente para cada canal usando este procedimento. Uma pressão prolongada de ou permite que você percorra o Código de Interferência rapidamente para que possa chegar rapidamente ao código que deseja.

Observação: Você deve definir o Código Eliminador de Interferência para 0 em um rádio que usa Códigos Eliminadores de Interferência para se comunicar com rádios que não têm Códigos Eliminadores de Interferência. Selecione 0 para "sem tom, sem código" e OFF piscará na tela do seu rádio.

Definindo e Transmitindo Tons de Chamada

Seu rádio pode transmitir diferentes tons de chamada para outros rádios em seu grupo para que você possa alertá-los de que deseja falar. Você tem 10 tons de chamada para escolher.

Para definir um tom de chamada:

1. Com o rádio ligado, pressione rapidamente até que a configuração atual do tom de chamada pisque e apareça.
2. Pressione ou para alterar e ouvir o tom de chamada.
3. Pressione para definir o novo tom de chamada ou para continuar a configuração.

Para transmitir seu tom de chamada para outros rádios definidos para o mesmo canal e Código Eliminador de Interferência que seu rádio, pressione .

Observação: Definir a chamada para 0 desativa o recurso de tom de chamada.

Uso Sem as Mãos Sem Acessórios (iVOX)

Você pode usar o recurso iVOX para transmitir, sem as mãos, sem a necessidade de acessórios de ativação por voz. Uma vez que o iVOX é ligado, o rádio detecta sua voz e transmite quando você fala.

1. Pressione rapidamente até que apareça na tela. A configuração atual On/Off (Ligado/Desligado) piscará.
2. Pressione ou para selecionar Ligado ou Desligado.
3. Pressione para definir ou para continuar a configuração.

Definindo o Nível de Sensibilidade Quando no Modo VOX ou iVOX

Ajustar o nível de sensibilidade do rádio ajuda a minimizar a possibilidade de ruídos não intencionais acionarem uma transmissão e ajuda o rádio a captar vozes suaves.

1. Pressione rapidamente após definir o iVOX. VOX ainda aparecerá.
2. Pressione ou para selecionar o nível de sensibilidade.
3. Pressione para definir ou para continuar a configuração.

3 = High Sensitivity (Alta Sensibilidade) para ambientes silenciosos
2 = Medium Sensitivity (Sensibilidade Média) para a maioria dos ambientes
1 = Low Sensitivity (Baixa Sensibilidade) para ambientes ruidosos

Observação: Quando você conecta um acessório VOX, o rádio é automaticamente definido para o último nível de sensibilidade escolhido.

Veja a seção Recursos Especiais em Acessórios.

Alerta VibraCall^TM

VibraCall é um alerta vibratório que notifica você quando seu rádio está recebendo uma mensagem. Isso é útil em ambientes ruidosos. Quando o alerta está ligado, o rádio vibra uma vez a cada 30 segundos quando você recebe uma mensagem no canal e código definidos.

1. Para ativar os alertas vibratórios, pressione até que seja exibido. A configuração atual piscará.
2. Pressione ou para alterar a configuração para Desligado/Ligado.
3. Pressione para definir ou para continuar a configuração.

Filtragem de Ruído QT

O recurso de filtragem de ruído QT ajuda a garantir uma comunicação ininterrupta com outros rádios Motorola que possuem esse recurso. Esse recurso filtra transmissões indesejadas de outros rádios. Isso é útil em locais com tráfego de rádio intenso, como parques de diversões ou estações de esqui.

Observação: a filtragem de ruído QT não está disponível quando o rádio está escaneando.

Para ativar ou desativar a filtragem de ruído QT:

1. Pressione rapidamente até que seja exibido. A configuração atual Ligado/Desligado piscará.
2. Pressione ou para ativar ou desativar a filtragem de ruído.
3. Pressione para confirmar sua seleção ou para continuar a configuração.

Para transmitir para um rádio com a filtragem de ruído QT ativada:

1. Selecione o mesmo canal e Código Eliminador de Interferência que o outro rádio.
2. Pressione para enviar um tom de chamada. Isso permite que sua voz passe pelo filtro de ruído QT no rádio receptor.
3. Pressione e fale normalmente.

Observação: se você pular a etapa 2, o início da sua mensagem pode não ser ouvido no rádio receptor. Por um período de 30 segundos, começando após a última transmissão, todas as transmissões recebidas no canal e código selecionados passarão pelo filtro de ruído QT.

Tons do Teclado

Você pode ativar ou desativar os tons das teclas do alto-falante. Você ouvirá o tom da tecla cada vez que um botão for pressionado.

1. Pressione até que apareça. A configuração atual Ligado/Desligado piscará
2. Pressione ou para ativar ou desativar.
3. Pressione para confirmar ou para continuar a configuração.

Quando o recurso de tom de tecla estiver desativado, os seguintes itens não serão desativados:

• Tom de alerta de tempo limite de transmissão;
• Tom de chamada de desligamento;
• Tom de alerta de bateria fraca; ou
• O tom de confirmação de fala transmitido.

Transmitindo um Tom de Confirmação de Fala

Você pode configurar seu rádio para transmitir um tom exclusivo quando terminar de transmitir. É como dizer "Câmbio" ou "Passando" para que os outros saibam que você terminou de falar.

1. Com o rádio ligado, pressione até que apareça. A configuração atual Ligado/Desligado pisca.
2. Pressione ou para ativar ou desativar.
3. Pressione para definir ou para continuar a configuração.

Recursos Especiais

Bloqueio do Teclado

Para evitar alterar acidentalmente as configurações do seu rádio:

1. Pressione e segure até que seja exibido.
2. Quando estiver no modo de bloqueio, você pode ligar e desligar o rádio, ajustar o volume, receber, transmitir, enviar um tom de chamada e monitorar canais. Todas as outras funções estão bloqueadas.

Para desbloquear o rádio, pressione e segure até que não seja mais exibido.

Varredura Prioritária

Use a varredura para monitorar canais e códigos em busca de transmissões ou para encontrar alguém em seu grupo que tenha alterado os canais acidentalmente.
Com a varredura prioritária, seu canal inicial é escaneado com mais frequência do que qualquer outro canal. O canal inicial é o canal onde seu rádio foi definido quando você começou a escanear. Se você ativar a varredura enquanto o Código Eliminador de Interferência do seu rádio estiver definido para um número entre 1 e 121, o rádio verifica a atividade em cada canal programado e combinação de código.

Observações:

• Todas as transmissões que usam o código 0 ou qualquer outro código são ignoradas.
• O código padrão para cada canal é 1.
• Se estiver escaneando no código 0, todos os canais e combinações de código são escaneados.

1. Para iniciar a varredura, pressione e solte brevemente . O indicador de varredura exibe , e o rádio começa a percorrer as combinações de canal e Código Eliminador de Interferência.
2. Quando o rádio detecta atividade no canal, ele para de escanear e você pode ouvir a transmissão.
3. Para responder e falar com a pessoa que está transmitindo, pressione dentro de cinco segundos.
4. Para interromper a varredura, pressione e solte brevemente .

Observação: Se você pressionar enquanto o rádio está escaneando, o rádio transmitirá no canal que você selecionou antes de ativar a varredura. Se nenhuma transmissão ocorrer dentro de cinco segundos, a varredura será retomada.

Removendo Canais da Lista de Varredura (Recurso de Exclusão de Incômodo)

1. Para evitar que o rádio escaneie um canal, pressione e segure ou por pelo menos três segundos e, em seguida, solte, quando a varredura parar primeiro nesse canal. Isso remove temporariamente o canal da lista de varredura.
2. Pressione para sair do modo de varredura.
3. Pressione uma segunda vez para ativar a varredura novamente.
4. Para restaurar um canal excluído anteriormente, desligue o rádio e ligue-o novamente. Ou apenas repita as etapas 2 e 3

Observação: Você não pode remover seu canal inicial da lista de varredura. O canal inicial é o canal em que seu rádio estava definido quando você iniciou a varredura.

Usando Acessórios de Áudio

Muitos acessórios (vendidos separadamente) estão disponíveis para o seu rádio. Para obter mais informações, visite nosso site em www.motorola.com.

Uso Sem as Mãos com Acessórios (VOX)

Você pode transmitir sem as mãos com o uso de acessórios opcionais. Depois que o VOX é ativado, o rádio detecta sua voz e transmite quando você fala.

1. Desligue o rádio e conecte o acessório VOX na porta de acessórios.
2. Ligue o rádio. VOX é exibido no visor.
3. Ajuste o volume adequadamente girando . Abaixe o volume antes de colocar o acessório na cabeça ou no ouvido.
4. Para desligar, basta remover o acessório.

Observação: Há um pequeno atraso entre o momento em que você começa a falar e quando o rádio transmite. Há um pequeno atraso antes que a transmissão seja concluída.

Clima

Seu rádio pode sintonizar transmissões da Administração Nacional Oceânica e Atmosférica dos Estados Unidos (NOAA) Weather Radio e Environment Canada Weatheradio.
Você pode ouvir um canal meteorológico ou configurar seu rádio para alertá-lo sobre transmissões meteorológicas de emergência que interrompem as transmissões de rotina. Quando você ouve um canal meteorológico, não pode usar seu rádio no modo de varredura ou para comunicações bidirecionais.
Tanto a NOAA quanto a Environment Canada têm transmissores localizados em todos os Estados Unidos e Canadá, respectivamente. Esses transmissores transmitem avisos, previsões e outras informações 24 horas por dia.

Canais e frequências meteorológicas

Observação: as estações de rádio meteorológicas da NOAA são designadas para cobrir áreas específicas e o serviço pode ser limitado. Consulte o escritório meteorológico local para obter informações sobre frequência e detalhes ou visite www.nws.noaa.gov/nwr nos EUA ou www.msc-smc.ec.gc.ca/cd/factsheets/wxradio no Canadá para visualizar o transmissor apropriado para sua área.

O uso do logotipo da NOAA não fornece um endosso ou endosso implícito pelo Serviço Nacional de Meteorologia da NOAA, nem o uso do logotipo da Weatheradio fornece um endosso ou endosso implícito pelo Environment Canada.

Ativando e desativando a recepção do canal meteorológico

1. Para ativar a recepção meteorológica, pressione e segurepor três segundos.
2. Para desligar, pressione ou desligue e ligue o rádio novamente.

Definindo o canal meteorológico

Seu rádio recebe frequências meteorológicas:

1. Depois de ativar a recepção meteorológica, pressione. O canal atual pisca.
2. Pressione ou para selecionar o canal.
3. Pressione para salvar a configuração do canal meteorológico. PTT

Definindo o Alerta Meteorológico

Seu rádio recebe frequências meteorológicas:

1. Depois de ativar a recepção meteorológica, pressione duas vezes. On/Off (Ligado/Desligado) é exibido.
2. Pressione ou para selecionar On/Off (Ligado/Desligado). Se você ativar o Alerta Meteorológico e retornar ao modo bidirecional, será exibido.
3. Pressione para salvar a configuração do canal meteorológico.

Como acontece com a recepção de rádio bidirecional, a recepção do canal meteorológico depende de quão perto você está de um transmissor e se você está em ambientes fechados ou ao ar livre. Como os canais meteorológicos são transmitidos sem códigos, eles podem conter estática ou ruído.

Referências
