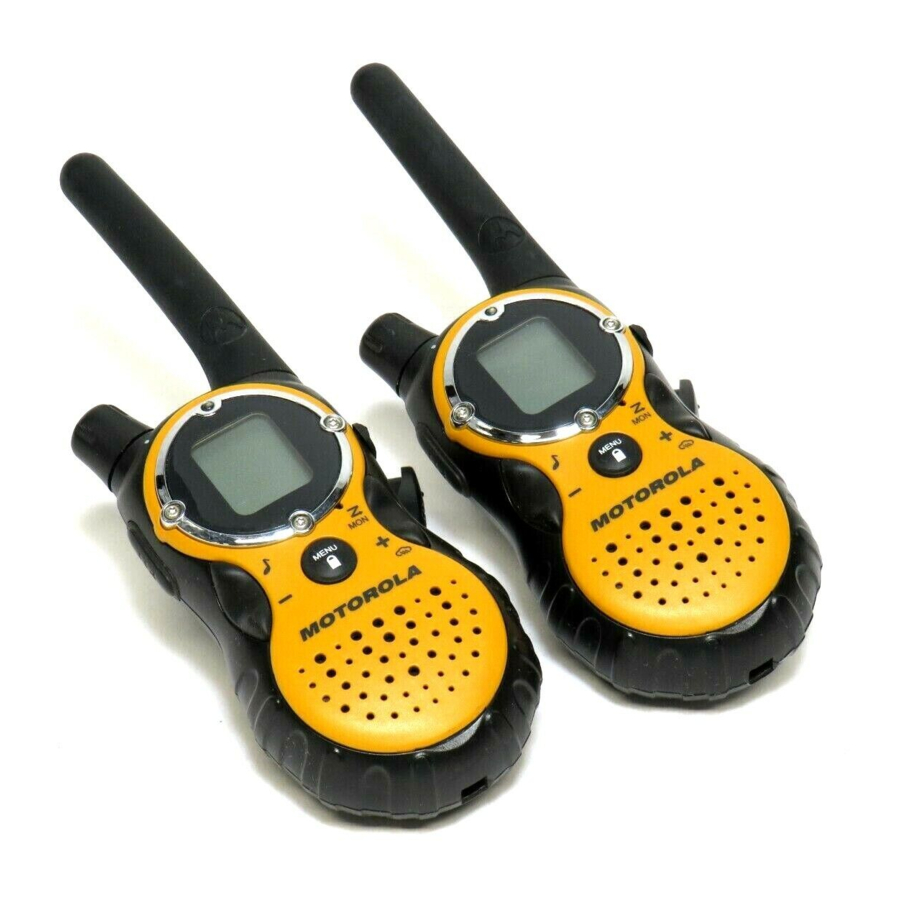

Manualul seriilor Motorola TALKABOUT T8500, T8510, T8530, T8550

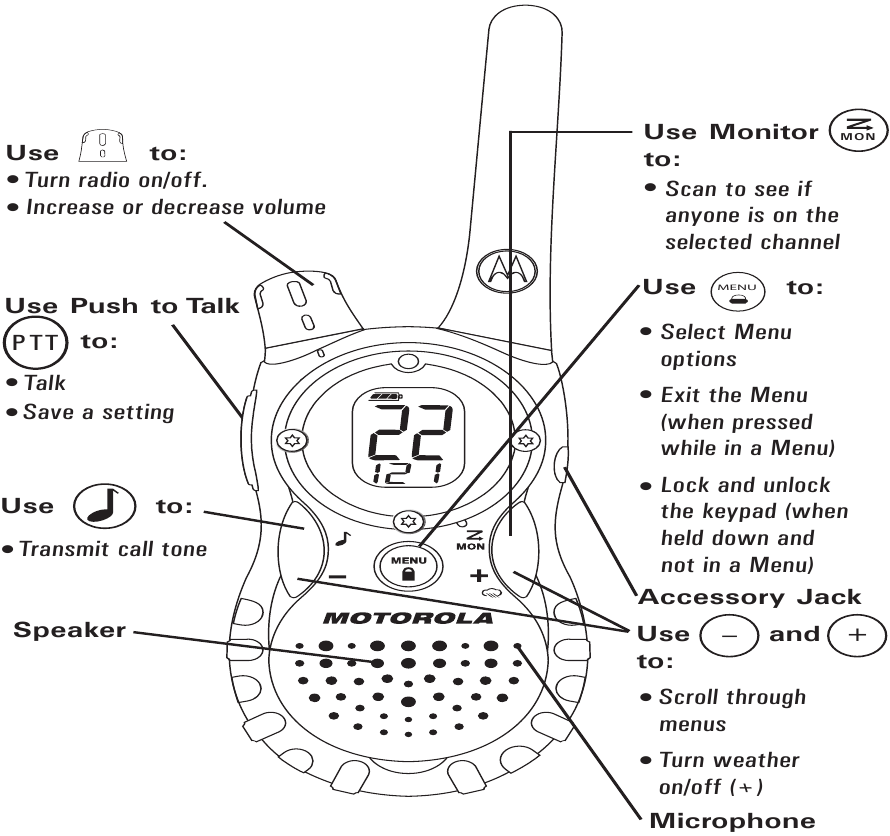

Butoane de control

Ghidul ecranului de afișare

Introducere

Instalarea bateriilor

Radioul dvs. folosește trei baterii alcaline AA și emite un semnal sonor când bateriile sunt descărcate.

1. Opriți radioul.
2. Cu partea din spate a radioului orientată spre dvs., ridicați zăvorul bateriei pentru a elibera capacul bateriei și scoateți capacul.
3. Introduceți trei baterii alcaline AA așa cum se arată în interiorul compartimentului bateriei.
4. Repoziționați capacul bateriei și apăsați în jos pentru a fixa.

NOTĂ:Modelul de radio T8500/ T8510/ T8530/ T8550 poate utiliza o baterie reîncărcabilă NiMH în loc de trei baterii AA.

Instalarea acumulatorului NiMH

1. Urmați pasul 2 de mai sus pentru a scoate capacul bateriei.
2. Scoateți acumulatorul din punga de plastic transparentă.
   Nu dezasamblați sau despachetați acumulatorul.
3. Introduceți acumulatorul NiMH astfel încât să se vadă "This Side Up" ("Această parte în sus").
4. Repoziționați capacul bateriei și apăsați în jos pentru a fixa.

Indicatorul bateriei

Pictograma bateriei arată nivelul de încărcare a bateriei, de la plin la gol . Când bateria este descărcată, radioul emite un semnal sonor periodic sau după eliberarea (Alertă de baterie descărcată).

Notă: Scoateți bateriile înainte de a depozita radioul pentru perioade lungi de timp. Bateriile se corodează în timp și pot cauza daune permanente radioului dvs.

Utilizarea încărcătorului de baterii (accesoriu opțional)

Încărcătorul de baterii oferă confortul încărcării prin introducere pentru bateriile NiMH și poate fi plasat pe orice suprafață plană, cum ar fi un birou sau un banc de lucru. Încărcați bateria NiMH peste noapte (cel puțin 16 ore) înainte de a o utiliza pentru prima dată. După încărcarea inițială, o baterie descărcată este complet încărcată în 14 ore.

1. Urmați pașii de mai sus pentru a instala un acumulator NiMH.
2. Conectați sursa de alimentare AC la ștecherul de pe suportul de birou.
3. Conectați sursa de alimentare AC la o priză standard.
4. Cu un radio orientat înainte, glisați-l într-unul dintre buzunarele de încărcare.

Note

• Lumina de pe baza de încărcare va lumina continuu când radioul/bateria este introdusă.
• Când vă deplasați între temperaturi calde și reci, nu încărcați bateria până când temperatura bateriei nu se aclimatizează (de obicei, aproximativ 20 de minute).
• Pentru o durată de viață optimă a bateriei, scoateți radioul sau bateria de pe încărcător în decurs de 16 ore. Nu depozitați radioul în încărcător.
• Opriți radioul în timp ce se află în tava de încărcare.

Atașarea și scoaterea clemei de curea

1. Aliniați stâlpul clemei de curea cu orificiul din spatele radioului.
2. Împingeți ușor până când clema se fixează în poziție

Pentru a scoate

1. Apăsați în jos pe clapeta de eliberare din partea de sus a clemei de curea pentru a elibera dispozitivul de prindere.
2. Trageți clema de curea de pe spatele radioului.

Pornirea și oprirea radioului

Rotiți în sensul acelor de ceasornic pentru a porni radioul și în sens invers acelor de ceasornic pentru a opri radioul.

1. Radioul emite un semnal sonor și afișează pe scurt toate pictogramele de funcții disponibile pe radioul dvs.
2. Apoi, afișajul arată canalul curent, codul și funcțiile care sunt selectate.

Setarea volumului

Apăsați și mențineți apăsatîn timp ce rotiți până când atingeți un nivel de ascultare confortabil MON.

1. Rotițiîn sensul acelor de ceasornic pentru a crește volumul
2. Rotițiîn sens invers acelor de ceasornic pentru a reduce volumul.

Nu țineți radioul aproape de ureche. Dacă volumul este setat la un nivel inconfortabil, vă poate răni urechea.

Vorbind și ascultând

Pentru a comunica, toate radiourile din grupul dvs. trebuie să fie setate pe același canal și cod de eliminare a interferențelor.

1. Pentru a vorbi, apăsați și mențineți apăsat .
2. Când ați terminat de vorbit, eliberați .

Pentru o claritate maximă, țineți radioul la o distanță de doi până la trei centimetri de gură și vorbiți direct în microfon. Nu acoperiți microfonul în timp ce vorbiți.

Raza de acțiune

Radioul dvs. este proiectat pentru a maximiza performanța și a îmbunătăți raza de transmisie. Nu utilizați radiourile la o distanță mai mică de un metru și jumătate.

Butonul Monitor

Apăsarea și menținerea apăsată timp de trei secunde vă permite să ascultați nivelul volumului MON al radioului atunci când nu recepționați. Acest lucru vă permite să reglați volumul, dacă este necesar. Puteți, de asemenea, să apăsațipentru a verifica MON pentru activitate pe canalul curent înainte de a vorbi.

Apăsați pentru a vorbi Temporizator de expirare

Pentru a preveni transmisiile accidentale și pentru a economisi durata de viață a bateriei, radioul emite un ton de avertizare continuu și oprește transmisia dacă apăsați timp de 60 de secunde continuu.

Configurare inițială

Selectarea canalului

Radiourile dvs. au 22 de canale. Canalele 8-14 sunt doar FRS 0,5 wați, iar toate celelalte canale sunt GMRS.

1. Cu radioul pornit, apăsați. Când radioul este pe un canal de 0,5 wați,afișează. Când radioul este pe un canal de 1 watt, afișează. Canalul curent clipește.
2. Apăsați sau pentru a seta canalul.
3. Apăsați pentru a salva setarea canalului sau pentru a continua configurarea.

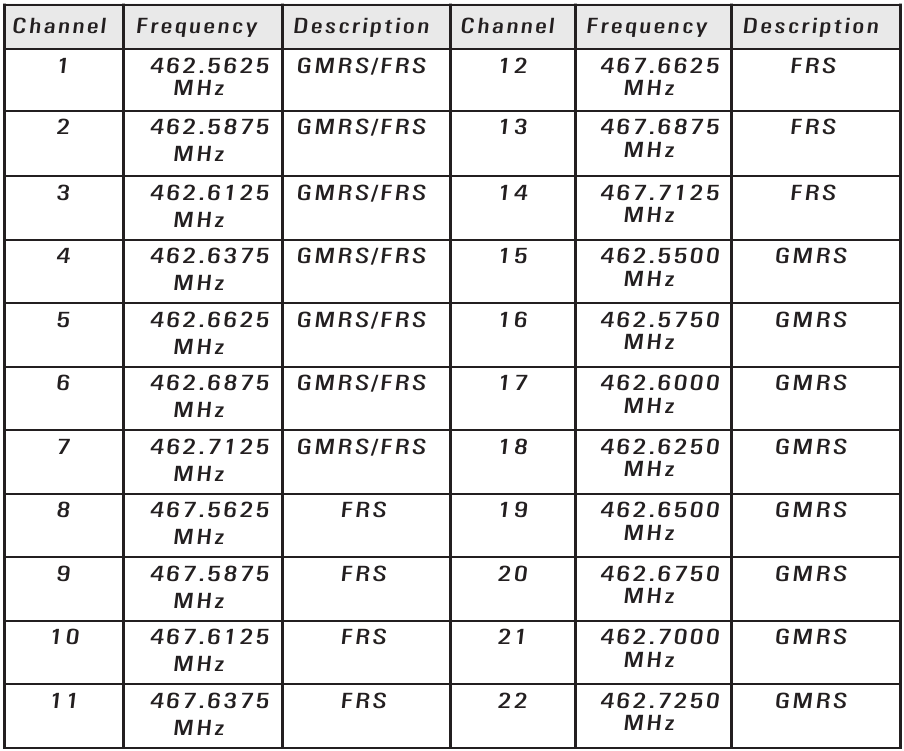

Canale și frecvențe

Cod de eliminare a interferențelor

Codurile de eliminare a interferențelor ajută la minimizarea interferențelor, oferindu-vă o alegere de combinații de coduri. Radioul dvs. are 121
Coduri de eliminare a interferențelor. Codurile 1 – 38 sunt codurile standard care apar pe alte radiouri FRS/GMRS. Codurile 39 – 121 sunt coduri suplimentare adăugate pentru o protecție superioară împotriva interferențelor.

Pentru a seta codul pentru un canal:

1. Apăsați scurtpână când codul începe să clipească.
2. Apăsați sau pentru a selecta codul.
3. Apăsați pentru a salva setarea codului saupentru a continua configurarea.

Puteți seta un cod diferit pentru fiecare canal utilizând această procedură. O apăsare prelungită a sau vă permite să derulați rapid prin codul de interferență, astfel încât să puteți ajunge rapid la codul dorit.

Notă: Trebuie să setați codul de eliminare a interferențelor la 0 pe un radio care utilizează coduri de eliminare a interferențelor pentru a comunica cu radiourile care nu au coduri de eliminare a interferențelor. Selectați 0 pentru "fără ton, fără cod", iar OFF ("OPRIT") va clipi pe afișajul radioului dvs.

Setarea și transmiterea tonurilor de apel

Radioul dvs. poate transmite diferite tonuri de apel către alte radiouri din grupul dvs., astfel încât să le puteți alerta că doriți să vorbiți. Aveți 10 tonuri de apel din care puteți alege.

Pentru a seta un ton de apel:

1. Cu radioul pornit, apăsați scurtpână când setarea curentă a tonului de apel clipește șiapare.
2. Apăsați sau pentru a schimba și a auzi tonul de apel.
3. Apăsați pentru a seta noul ton de apel sau pentru a continua configurarea.

Pentru a transmite tonul de apel către alte radiouri setate pe același canal și cod de eliminare a interferențelor ca și radioul dvs., apăsați.

Notă: Setarea apelului la 0 dezactivează funcția de ton de apel.

Utilizarea mâinilor libere fără accesorii (iVOX)

Puteți utiliza funcția iVOX pentru a transmite, cu mâinile libere, fără a fi nevoie de accesorii de activare vocală. Odată ce iVOX este activat, radioul detectează vocea dvs. și transmite când vorbiți.

1. Apăsați scurtpână când apare pe afișaj. Setarea curentă On/Off ("Pornit/Oprit") va clipi.
2. Apăsați sau pentru a selecta Pornit sau Oprit.
3. Apăsați pentru a seta saupentru a continua configurarea.

Setarea nivelului de sensibilitate când sunteți în modul VOX sau iVOX

Reglarea nivelului de sensibilitate al radioului ajută la minimizarea posibilității ca zgomotele nedorite să declanșeze o transmisie și ajută radioul să capteze vocile slabe.

1. Apăsați scurtdupă setarea iVOX. VOX va apărea în continuare.
2. Apăsați sau pentru a selecta nivelul de sensibilitate.
3. Apăsați pentru a seta saupentru a continua configurarea.

3 = Sensibilitate ridicată pentru medii liniștite
2 = Sensibilitate medie pentru majoritatea mediilor
1 = Sensibilitate scăzută pentru medii zgomotoase

Notă: Când conectați un accesoriu VOX, radioul este setat automat la ultimul nivel de sensibilitate ales.

Consultați secțiunea Caracteristici speciale despre accesorii.

Alertă VibraCall^TM

VibraCall este o alertă vibratoare care te notifică atunci când radioul tău primește un mesaj. Acest lucru este util în medii zgomotoase. Când alerta este activată, radioul vibrează o dată la fiecare 30 de secunde când primești un mesaj pe canalul și codul pe care le-ai setat.

1. Pentru a activa alertele vibratoare, apasă pe până când este afișat. Setarea curentă va clipi.
2. Apasă pe sau pentru a schimba setarea în Off (Oprit) / On (Pornit).
3. Apasă pe pentru a seta sau pentru a continua configurarea.

Filtrarea Zgomotului QT

Funcția de filtrare a zgomotului QT ajută la asigurarea unei comunicări neîntrerupte cu alte radiouri Motorola care au această funcție. Această funcție filtrează transmisiile nedorite de la alte radiouri. Acest lucru este util în locuri cu trafic radio intens, cum ar fi parcuri de distracții sau stațiuni de schi.

Notă: Filtrarea zgomotului QT nu este disponibilă când radioul scanează.

Pentru a activa sau dezactiva filtrarea zgomotului QT:

1. Apasă scurt pe până când se afișează. Setarea curentă On/Off (Pornit/Oprit) va clipi QT.
2. Apasă pe sau pentru a activa sau dezactiva filtrarea zgomotului On (Pornit) sau Off (Oprit).
3. Apasă pe pentru a confirma selecția sau pentru a continua configurarea.

Pentru a transmite către un radio care are filtrarea zgomotului QT activată:

1. Selectează același canal și cod de eliminare a interferențelor ca și celălalt radio.
2. Apasă pe pentru a trimite un ton de apel. Acest lucru permite vocii tale să treacă prin filtrul de zgomot QT de pe radioul receptor.
3. Apasă pe și vorbește normal.

Notă: Dacă sari peste pasul 2, începutul mesajului tău s-ar putea să nu fie auzit pe radioul receptor. Pentru o perioadă de 30 de secunde, începând după ultima transmisie, toate transmisiile primite pe canalul și codul selectat vor trece prin filtrul de zgomot QT.

Tonuri Tastatură

Poți activa sau dezactiva tonurile tastelor difuzorului. Vei auzi tonul tastei de fiecare dată când este apăsat un buton.

1. Apasă pe până când apare. Setarea curentă On/Off (Pornit/Oprit) va clipi
2. Apasă fie sau pentru a activa On (Pornit) sau Off (Oprit).
3. Apasă pe pentru a confirma sau pentru a continua configurarea.

Când funcția Key Tone (Ton Tastatură) este dezactivată, următoarele nu sunt dezactivate:

• Tonul de alertă de expirare a transmisiei;
• Tonul de apel la oprire;
• Tonul de alertă de baterie descărcată; sau
• Tonul de confirmare a convorbirii transmis.

Transmiterea unui Ton de Confirmare a Convorbirii

Poți seta radioul tău să transmită un ton unic când termini de transmis. Este ca și cum ai spune "Am înțeles" sau "Gata" pentru a le spune celorlalți că ai terminat de vorbit.

1. Cu radioul pornit, apasă pe până când apare. Setarea curentă On/Off (Pornit/Oprit) clipește.
2. Apasă pe sau pentru a activa On (Pornit) sau Off (Oprit).
3. Apasă pe pentru a seta sau pentru a continua configurarea.

Funcții Speciale

Blocare Tastatură

Pentru a evita modificarea accidentală a setărilor radioului tău:

1. Apasă și menține apăsat până când se afișează.
2. Când ești în modul de blocare, poți porni și opri radioul, poți ajusta volumul, poți primi, transmite, trimite un ton de apel și poți monitoriza canalele. Toate celelalte funcții sunt blocate.

Pentru a debloca radioul, apasă și menține apăsat până când nu mai este afișat.

Scanare Prioritară

Utilizează scanarea pentru a monitoriza canalele și codurile pentru transmisii sau pentru a găsi pe cineva din grupul tău care a schimbat accidental canalele.
Cu scanarea prioritară, canalul tău de bază este scanat mai frecvent decât orice alt canal. Canalul de bază este canalul pe care a fost setat radioul tău când ai început scanarea. Dacă activezi scanarea în timp ce codul de eliminare a interferențelor al radioului tău este setat la un număr între 1 și 121, radioul verifică activitatea pe fiecare combinație programată de canal și cod.

Note:

• Toate transmisiile care utilizează codul 0 sau orice alt cod sunt ignorate.
• Codul implicit pentru fiecare canal este 1.
• Dacă scanezi pe codul 0, toate canalele și combinațiile de coduri sunt scanate.

1. Pentru a începe scanarea, apasă scurt și eliberează . Indicatorul de scanare se afișează , iar radioul începe să parcurgă combinațiile de canal și cod de eliminare a interferențelor.
2. Când radioul detectează activitate pe canal, acesta oprește scanarea și poți auzi transmisia.
3. Pentru a răspunde și a vorbi cu persoana care transmite, apasă pe în termen de cinci secunde.
4. Pentru a opri scanarea, apasă scurt și eliberează .

Notă: Dacă apeși pe în timp ce radioul scanează, radioul va transmite pe canalul pe care l-ai selectat înainte de a activa scanarea. Dacă nu are loc nicio transmisie în termen de cinci secunde, scanarea va fi reluată.

Eliminarea Canalelor din Lista de Scanare (Funcția de Ștergere a Deranjamentelor)

1. Pentru a împiedica radioul să scaneze un canal, apasă și menține apăsat sau timp de cel puțin trei secunde, apoi eliberează, când scanarea se oprește prima dată pe acel canal. Aceasta elimină temporar canalul din lista de scanare.
2. Apasă pe pentru a ieși din modul de scanare.
3. Apasă pe a doua oară pentru a activa din nou scanarea.
4. Pentru a restabili un canal șters anterior, oprește radioul și apoi pornește-l din nou. Sau pur și simplu repetă Pasul 2 și Pasul 3

Notă: Nu poți elimina canalul tău de bază din lista de scanare. Canalul de bază este canalul pe care a fost setat radioul tău când ai început scanarea.

Utilizarea Accesoriilor Audio

Multe accesorii (vândute separat) sunt disponibile pentru radioul tău. Pentru mai multe informații, vizitează site-ul nostru Web la www.motorola.com.

Utilizarea Mâinilor Libere cu Accesorii (VOX)

Poți transmite cu mâinile libere cu ajutorul accesoriilor opționale. Odată ce VOX este activat, radioul detectează vocea ta și transmite când vorbești.

1. Oprește radioul și conectează accesoriul VOX la portul pentru accesorii.
2. Pornește radioul. VOX se afișează pe ecran.
3. Ajustează volumul în mod corespunzător rotind . Scade volumul înainte de a pune accesoriul pe cap sau în ureche.
4. Pentru a opri, pur și simplu scoate accesoriul.

Notă: Există o scurtă întârziere între momentul în care începi să vorbești și momentul în care radioul transmite. Există o scurtă întârziere înainte ca transmisia să fie finalizată.

Vremea

Radioul tău se poate conecta la transmisiile Administrației Naționale Oceanice și Atmosferice (NOAA) Weather Radio din Statele Unite și Environment Canada Weatheradio.
Poți asculta un canal meteo sau poți seta radioul tău să te avertizeze cu privire la transmisiile meteo de urgență care întrerup transmisiile de rutină. Când asculți un canal meteo, nu poți utiliza radioul tău în modul de scanare sau pentru comunicații bidirecționale.
Atât NOAA, cât și Environment Canada au emițătoare situate în Statele Unite și Canada, respectiv. Aceste emițătoare transmit avertismente, prognoze și alte informații 24 de ore pe zi.

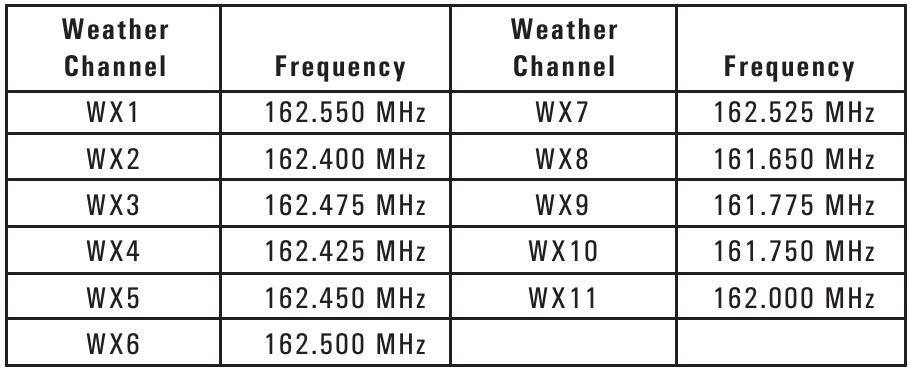

Canalele și frecvențele meteo

Notă: Stațiile radio meteo NOAA sunt alocate pentru a acoperi zone specifice și serviciul poate fi limitat. Vă rugăm să verificați cu biroul meteo local pentru frecvență și detalii, sau vizitați www.nws.noaa.gov/nwr în SUA sau www.msc-smc.ec.gc.ca/cd/factsheets/wxradio în Canada pentru a vizualiza emițătorul adecvat pentru zona dvs.

Utilizarea logo-ului NOAA nu oferă o aprobare sau o aprobare implicită de către Serviciul Național de Meteorologie NOAA, nici utilizarea logo-ului Weatheradio nu oferă o aprobare sau o aprobare implicită de către Environment Canada.

Activarea și dezactivarea recepției canalului meteo

1. Pentru a activa recepția meteo, apăsați și mențineți apăsattimp de trei secunde.
2. Pentru a dezactiva, apăsați sau opriți radioul și apoi porniți-l din nou.

Setarea canalului meteo

Radioul dvs. primește frecvențe meteo:

1. După activarea recepției meteo, apăsați. Canalul curent clipește.
2. Apăsați sau pentru a selecta canalul.
3. Apăsați pentru a salva setarea canalului meteo. PTT

Setarea alertei meteo

Radioul dvs. primește frecvențe meteo:

1. După activarea recepției meteo, apăsați de două ori. Se afișează On/Off (Pornit/Oprit).
2. Apăsați sau pentru a selecta On/Off (Pornit/Oprit). Dacă activați Weather Alert (Alertă meteo) și reveniți la modul bidirecțional, se va afișa.
3. Apăsați pentru a salva setarea canalului meteo.

Ca și în cazul recepției radio bidirecționale, recepția canalului meteo depinde de cât de aproape sunteți de un emițător și dacă vă aflați în interior sau în exterior. Deoarece canalele meteo sunt transmise fără coduri, ele pot conține static sau zgomot.

Referințe

• http://www.motorola.com
