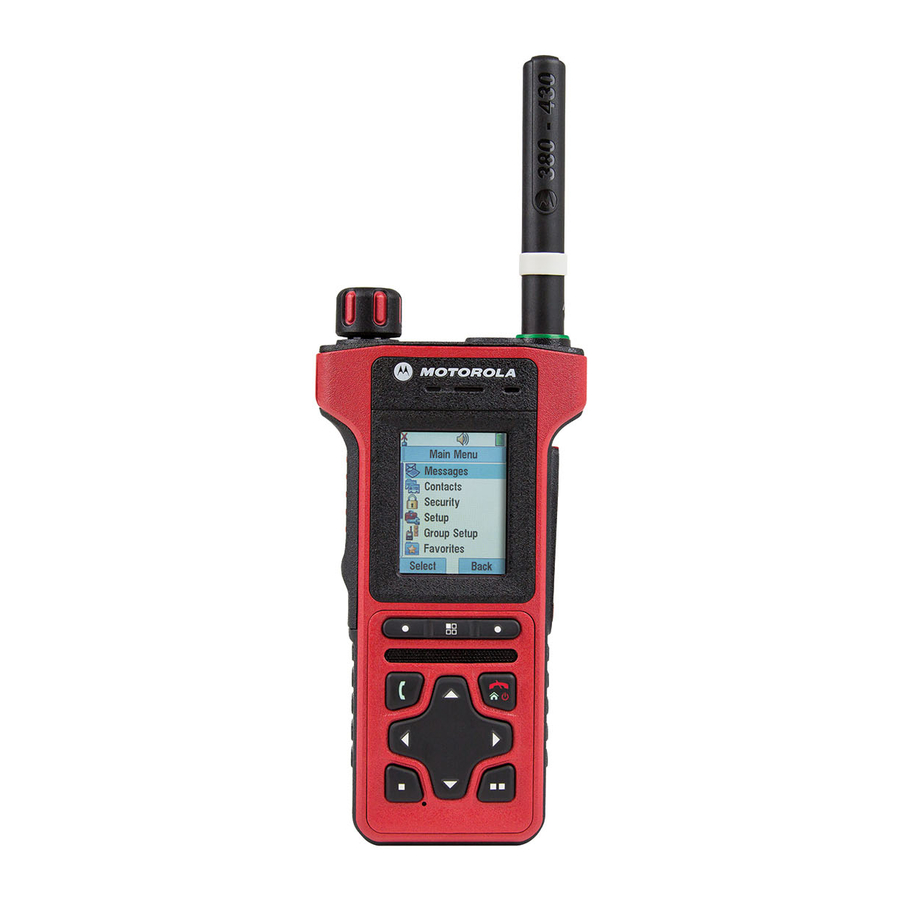

Motorola MTP8500Ex - Ghid de pornire rapidă pentru radiouri bidirecționale

1. Buton de urgență
2. Conector pentru clema de curea
3. Buton pentru grup de discuții/volum
4. Buton lateral programabil
5. Căști
6. Buton Push-To-Talk (PTT)
7. Tastă soft
8. Difuzor
9. Tasta de trimitere
10. Tastă funcțională programabilă
11. Microfonul de jos
12. Conector pentru încărcător
13. Afișajul de sus
14. Spațiu personalizabil pentru etichetă
15. Antenă
16. Indicator de semnal
17. Microfonul de sus
18. Afișajul frontal
19. Conector lateral
20. Tasta Meniu
21. Tasta Pornire-Oprire/Sfârșit/Acasă
22. Tasta de navigare în patru direcții
23. Tastă funcțională programabilă
24. Zăvorul bateriei

Starea indicatorului de semnal

Indicator	Stare		Stare de încărcare
Verde continuu	În uz		Încărcat complet
Verde intermitent	În serviciu		90% - 99% încărcat
Roșu continuu	În afara serviciului		Încărcare rapidă
Roșu intermitent	Se conectează la o rețea Intră în DMO		Baterie defectuoasă sau nevalidă
Portocaliu continuu	Inhibare transmisie în serviciu Canal ocupat în DMO		-
Portocaliu intermitent	Apel privat sau telefonic primit		Bateria așteaptă să se încarce
Nicio indicație	Oprit sau în modul ascuns		-
Informații despre capacitatea bateriei
Informație	Descriere
		Complet (capacitate 80% – 100%)
		Mijloc (capacitate 60% – 80%)
		Scăzut (capacitate 25% – 60%)
		Foarte scăzut (capacitate 5% – 25%)
		Mai puțin de 5% capacitate

Instalarea bateriei

Instalarea bateriei trebuie să aibă loc numai în zone non-periculoase.

Scoateți bateria din carcasa de protecție.

Montați eticheta personalizabilă (1). Introduceți bateria în compartiment (2).

Glisați cu atenție bateria spre partea superioară a radioului până când se fixează în poziție.

Atașarea antenei

Opriți radioul înainte de a atașa antena.

Aliniați partea inferioară a antenei și baza de înșurubat din partea superioară a radioului.

Rotiți în sensul acelor de ceasornic până se fixează. Nu forțați.

Deblocarea radioului

Radioul dvs. poate fi blocat la pornire. Pentru a debloca radioul după pornire, introduceți codul la solicitare folosind tastele de navigare.

Codul de deblocare este inițial setat la 0000. Furnizorul dvs. de servicii poate schimba acest număr înainte de a primi radioul.

Deblocarea/Blocarea tastaturii

Pentru a debloca/bloca tastatura, apăsați tasta Meniu și apoi tasta de navigare stânga.

Ținerea radioului

Radioul are două microfoane:

• Un microfon superior pentru grup simplex, dispecer sau apeluri private
• Un microfon inferior pentru apeluri duplex, de tip telefonic

Când efectuați apeluri duplex (audio scăzut), țineți radioul ca pe un telefon. Vorbiți în microfonul de jos. Ascultați prin cască. Păstrați antena la cel puțin 2,5 cm de cap și corp.

Când efectuați apeluri simplex (audio ridicat), țineți radioul într-o poziție verticală, cu microfonul superior la 5 până la 10 cm distanță de gură. Vorbiți în microfonul superior. Ascultați prin difuzorul intern al radioului. Păstrați antena la cel puțin 2,5 cm de cap și corp.

Îngrijirea radioului

Nu lăsați niciodată radioul sau bateria la temperaturi extreme

(peste +85°C), de exemplu, în spatele unui parbriz în lumina directă a soarelui.

Radioul este submersibil (conform cu standardul IP67) - dar numai cu bateria, antena și capacul de praf sau echivalentul acestuia, atașate.

Pentru a curăța radioul, utilizați o cârpă umezită sau antistatică.

Dacă radioul este expus la lichide impure, cum ar fi apă murdară sau apă sărată, urmați procedurile de spălare descrise în secțiunea Apendice din Ghidul utilizatorului de funcții MTP8500Ex.

Icoane selectate

Icoană	Descriere
	În serviciu (TMO)
	În afara serviciului (TMO)
	Intensitatea semnalului
	Mod direct (DMO)
	Mod de urgență
	Scanare (TMO)
	Scanare prioritară (TMO)
	Nivelul bateriei (afișajul frontal/superior)
	Încărcarea bateriei (afișajul frontal/superior)
	Toate soneriile sunt dezactivate
	Soneria simplex este dezactivată
	Soneria duplex este dezactivată
	Migrare
	Audio scăzut
	Audio ridicat
	Căști conectate
	A sosit un mesaj nou
	Mesaj(e) nou(i)
	Date în pachete activate
	Date în pachete în transmisie
	Putere RF ridicată
	Tastele radioului sunt blocate
	Locație
	Conexiune Bluetooth inactivă/activă

Pornirea/Oprirea radioului

Pentru a porni/opri radioul, apăsați și mențineți apăsată tasta Pornire/Oprire.

Utilizarea afișajului superior

Radioul este echipat cu un afișaj secundar plasat în partea de sus. Utilizați-l pentru a verifica informații cheie, cum ar fi nivelul bateriei, nivelul volumului, intensitatea semnalului, numele grupului de discuții sau starea radioului.

Utilizarea meniului radioului

Pentru a intra în meniu, apăsați tasta Meniu.

Pentru a derula prin meniu, apăsați tasta de navigare sus sau jos.

Pentru a selecta un element de meniu, apăsați Selectare sau tasta de navigare dreapta.

Pentru a reveni la nivelul anterior, apăsați Înapoi sau tasta de navigare stânga. Pentru a ieși din meniu, apăsați tasta Acasă.

Trimiterea mesajelor de stare

Selectați grupul de discuții țintă, apoi apăsați tasta Meniu și selectați Mesaje > Trimitere stare. Evidențiați un mesaj de stare și apăsați tasta Trimitere sau PTT pentru a-l trimite.

Trimiterea mesajelor SDS

Din ecranul de pornire, apăsați tasta Meniu. Selectați Mesaje > Mesaj nou. Introduceți mesajul și selectați Trimitere. Selectați Privat sau Grup. Introduceți un ID privat sau alegeți un grup.

Selectarea funcționării în mod trunchiat/direct

Din ecranul de pornire, apăsați Optns (Opțiuni), apoi selectați Mod trunchiat sau Mod direct.

Efectuarea apelurilor de grup TMO/DMO

Intrați în TMO sau DMO. Din ecranul de pornire, utilizați butonul pentru grup de discuții sau tastele de navigare pentru a evidenția grupul de discuții țintă. Apăsați Selectare (dacă este configurat). Apăsați și mențineți apăsat PTT. Așteptați tonul de permisiune de vorbire (dacă este configurat) și vorbiți. Eliberați PTT pentru a asculta.

Efectuarea apelurilor de grup de urgență TMO/DMO

Intrați în TMO sau DMO. Apăsați și mențineți apăsat butonul Urgență. Alarma de urgență este trimisă automat (dacă este configurată). Apăsați și mențineți apăsat PTT. Așteptați tonul de permisiune de vorbire (dacă este configurat) și vorbiți. Eliberați PTT pentru a asculta.

Dacă utilizați funcția Hot Mic, așteptați ca mesajul "Emgcy Mic On" (Microfon de urgență pornit) să apară pe afișaj, apoi vorbiți fără a apăsa PTT.

Pentru a ieși din modul de urgență, apăsați și mențineți apăsată tasta soft Ieșire.

Efectuarea apelurilor private simplex

ÎN DMO: Din ecranul de pornire, formați un număr folosind tastatura numerică software (o comandă rapidă trebuie să fie atribuită unei taste funcționale sau unei taste de navigare - consultați Ghidul utilizatorului de funcții pentru detalii). Apăsați și mențineți apăsat PTT pentru a efectua apelul și a vorbi (așteptați tonul de permisiune de vorbire dacă este configurat). Eliberați PTT pentru a asculta. Apăsați tasta Sfârșit pentru a termina apelul.

ÎN TMO: Din ecranul de pornire, formați un număr folosind tastatura numerică software (o comandă rapidă trebuie să fie atribuită unei taste funcționale sau unei taste de navigare - consultați Ghidul utilizatorului de funcții pentru detalii). Apăsați și eliberați PTT pentru a efectua apelul. Așteptați ca partea apelată să răspundă. Odată ce apelul este conectat, apăsați și mențineți apăsat PTT pentru a vorbi (așteptați tonul de permisiune de vorbire dacă este configurat). Eliberați PTT pentru a asculta. Apăsați tasta Sfârșit pentru a termina apelul.

Efectuarea apelurilor duplex private/telefonice/PABX

Din ecranul de pornire, formați un număr folosind tastatura numerică software (o comandă rapidă trebuie să fie atribuită unei taste funcționale sau unei taste de navigare - consultați Ghidul utilizatorului de funcții pentru detalii). Schimbați tipul de apel apăsând Ctype (Tip apel). Apăsați și eliberați tasta Trimitere. Se aud sunetele de apel. Partea apelată răspunde. Apăsați tasta Sfârșit pentru a termina apelul.

Pentru a răspunde la un apel primit, apăsați tasta Trimitere.

Asocierea radioului cu dispozitive Bluetooth

Din ecranul de pornire, apăsați tasta Meniu și selectați Bluetooth > Adăugare dispozitiv.

Evidențiați dispozitivul necesar și selectați Asociere. Dacă este necesar, introduceți un cod PIN sau o cheie de acces.

Mai multe informații despre radio

Vizitați site-ul web Motorola Solutions la: http://www.motorolasolutions.com/

Portalul experienței de învățare

Documentația utilizatorului este disponibilă la: https://learning.motorolasolutions.com/

Avize juridice privind software-ul open source

Disponibil pe DVD-ul Customer Programming Software Plus (CPS Plus).
