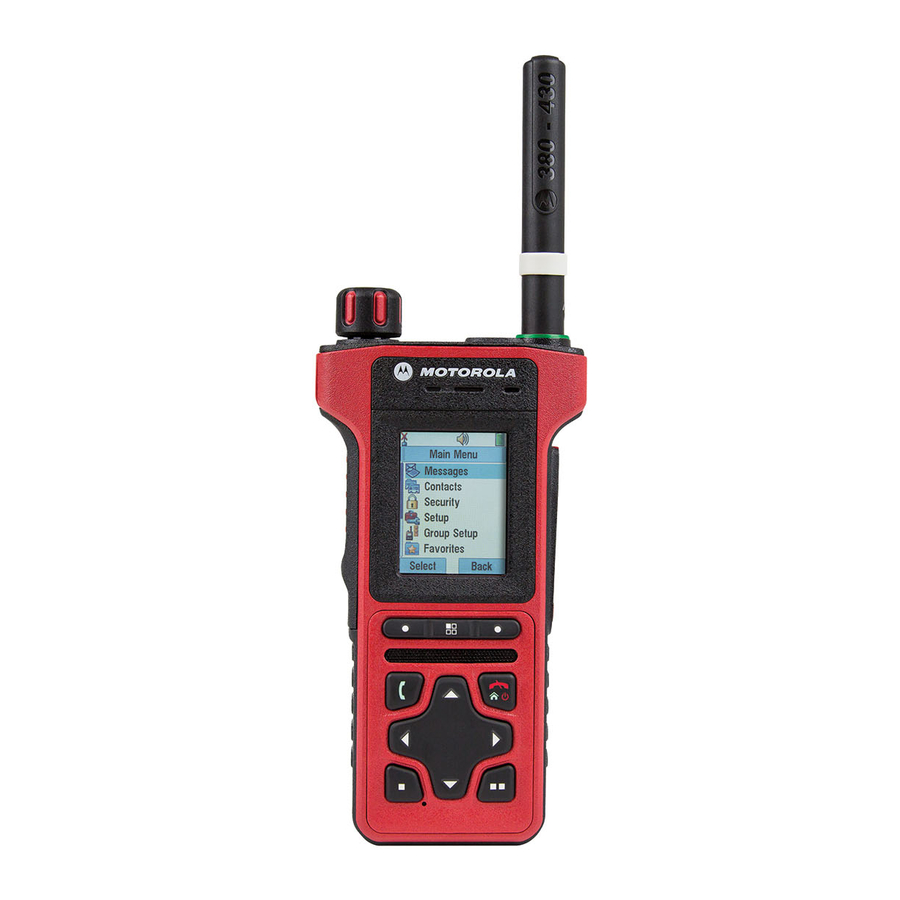

Motorola MTP8500Ex - Guía de inicio rápido de radios bidireccionales

1. Botón de emergencia
2. Conector del clip para cinturón
3. Perilla de grupo de conversación/volumen
4. Botón lateral programable
5. Auricular
6. Botón pulsar para hablar (PTT)
7. Tecla programable
8. Altavoz
9. Tecla de envío
10. Tecla de función programable
11. Micrófono inferior
12. Conector del cargador
13. Pantalla superior
14. Espacio de etiqueta personalizable
15. Antena
16. Indicador de señal
17. Micrófono superior
18. Pantalla frontal
19. Conector lateral
20. Tecla de menú
21. Tecla de encendido/apagado/fin/inicio
22. Tecla de navegación de cuatro direcciones
23. Tecla de función programable
24. Pestillo de la batería

Estado del indicador de señal

Indicador	Estado		Estado de carga
Verde fijo	En uso		Completamente cargada
Verde parpadeante	En servicio		90% - 99% cargada
Rojo fijo	Fuera de servicio		Carga rápida
Rojo parpadeante	Conectando a una red Entrando en DMO		Batería defectuosa o no válida
Naranja fijo	Inhibición de transmisión en servicio Canal ocupado en DMO		-
Naranja parpadeante	Llamada privada o telefónica entrante		La batería está esperando para cargarse
Sin indicación	Apagado o en modo encubierto		-
Información sobre la capacidad de la batería
Información	Descripción
		Completa (80% – 100% de capacidad)
		Media (60% – 80% de capacidad)
		Baja (25% – 60% de capacidad)
		Muy baja (5% – 25% de capacidad)
		Menos del 5% de capacidad

Instalación de la batería

La instalación de la batería debe realizarse únicamente en áreas no peligrosas.

Retire la batería de su estuche protector.

Coloque la etiqueta personalizable (1). Inserte la batería en el compartimento (2).

Deslice con cuidado la batería hacia la parte superior de la radio hasta que encaje en su lugar.

Colocación de la antena

Apague la radio antes de colocar la antena.

Alinee la parte inferior de la antena y la base atornillable en la parte superior de la radio.

Gire en el sentido de las agujas del reloj hasta que quede ajustado. No fuerce.

Desbloqueo de la radio

Su radio puede estar bloqueada al encenderse. Para desbloquear la radio después de encenderla, introduzca el código cuando se le solicite utilizando las teclas de navegación.

El código de desbloqueo se establece originalmente en 0000. Su proveedor de servicios puede cambiar este número antes de que reciba su radio.

Desbloqueo/Bloqueo del teclado

Para desbloquear/bloquear el teclado, pulse la tecla Menú y, a continuación, la tecla de navegación izquierda.

Cómo sujetar la radio

La radio tiene dos micrófonos:

• Un micrófono superior para grupo simplex, despachador o llamadas privadas
• Un micrófono inferior para llamadas dúplex, tipo telefónicas

Cuando realice llamadas dúplex (audio bajo), sujete la radio como si fuera un teléfono. Hable por el micrófono inferior. Escuche a través del auricular. Mantenga la antena a una distancia mínima de 2,5 cm de la cabeza y el cuerpo.

Cuando realice llamadas simplex (audio alto), sujete la radio en posición vertical con el micrófono superior a una distancia de 5 a 10 cm de la boca. Hable por el micrófono superior. Escuche a través del altavoz interno de la radio. Mantenga la antena a una distancia mínima de 2,5 cm de la cabeza y el cuerpo.

Cuidado de su radio

Nunca deje su radio o batería en temperaturas extremas

(más de +85°C), por ejemplo, detrás de un parabrisas bajo la luz solar directa.

La radio es sumergible (cumple con la norma IP67), pero solo con la batería, la antena y la cubierta antipolvo o su equivalente, conectadas.

Para limpiar su radio, utilice un paño humedecido o antiestático.

Si la radio está expuesta a líquidos impuros como agua sucia o agua salada, siga los procedimientos de lavado descritos en la sección Apéndice de la Guía del usuario de funciones de MTP8500Ex.

Iconos seleccionados

Icono	Descripción
	En servicio (TMO)
	Sin servicio (TMO)
	Intensidad de la señal
	Modo directo (DMO)
	Modo de emergencia
	Escaneo (TMO)
	Escaneo prioritario (TMO)
	Nivel de batería (pantalla frontal/superior)
	Cargando la batería (pantalla frontal/superior)
	Todos los tonos de llamada silenciados
	Tono de llamada simplex silenciado
	Tono de llamada dúplex silenciado
	Migración
	Audio bajo
	Audio alto
	Auricular conectado
	Ha llegado un nuevo mensaje
	Mensaje(s) nuevo(s)
	Datos de paquetes habilitados
	Transmitiendo datos de paquetes
	Alta potencia de RF
	Teclas de la radio bloqueadas
	Ubicación
	Conexión Bluetooth no activa/activa

Encendido/Apagado de la radio

Para encender/apagar la radio, mantenga pulsada la tecla On/Off (Encendido/Apagado).

Uso de la pantalla superior

La radio está equipada con una pantalla secundaria situada en la parte superior. Utilícela para comprobar información clave, como el nivel de batería, el nivel de volumen, la intensidad de la señal, el nombre del grupo de conversación o el estado de la radio.

Uso del menú de la radio

Para entrar en el menú, pulse la tecla Menu (Menú).

Para desplazarse por el menú, pulse la tecla de navegación arriba o abajo.

Para seleccionar un elemento del menú, pulse Select (Seleccionar) o la tecla de navegación derecha.

Para volver al nivel anterior, pulse Back (Atrás) o la tecla de navegación izquierda. Para salir del menú, pulse la tecla Home (Inicio).

Envío de mensajes de estado

Seleccione el grupo de conversación de destino, a continuación, pulse la tecla Menu (Menú) y seleccione Messages (Mensajes) > Send Status (Enviar estado). Resalte un mensaje de estado y pulse la tecla Send (Enviar) o PTT para enviarlo.

Envío de mensajes SDS

Desde la pantalla de inicio, pulse la tecla Menu (Menú). Seleccione Messages (Mensajes) > New Message (Nuevo mensaje). Introduzca su mensaje y seleccione Send (Enviar). Seleccione Private (Privado) o Group (Grupo). Introduzca un ID privado o elija un grupo.

Selección de la operación en modo directo/enlace troncalizado

Desde la pantalla de inicio, pulse Optns (Opciones) y, a continuación, seleccione Trunked Mode (Modo troncalizado) o Direct Mode (Modo directo).

Realización de llamadas de grupo TMO/DMO

Entre en TMO o DMO. Desde la pantalla de inicio, utilice la perilla de grupo de conversación o las teclas de navegación para resaltar el grupo de conversación de destino. Pulse Select (Seleccionar) (si está configurado). Mantenga pulsado PTT. Espere el tono de permiso para hablar (si está configurado) y hable. Suelte PTT para escuchar.

Realización de llamadas de grupo de emergencia TMO/DMO

Entre en TMO o DMO. Mantenga pulsado el botón Emergency (Emergencia). La alarma de emergencia se envía automáticamente (si está configurado). Mantenga pulsado PTT. Espere el tono de permiso para hablar (si está configurado) y hable. Suelte PTT para escuchar.

Si utiliza la función Hot Mic, espere a que aparezca el mensaje "Emgcy Mic On" en la pantalla y, a continuación, hable sin pulsar PTT.

Para salir del modo de emergencia, mantenga pulsada la tecla programable Exit (Salir).

Realización de llamadas privadas simplex

EN DMO: Desde la pantalla de inicio, marque un número utilizando el teclado numérico de software (es necesario asignar un acceso directo a una tecla de función o a una tecla de navegación; consulte la Guía del usuario de funciones para obtener más información). Mantenga pulsado PTT para realizar la llamada y hablar (espere el tono de permiso para hablar si está configurado). Suelte PTT para escuchar. Pulse la tecla End (Fin) para finalizar la llamada.

EN TMO: Desde la pantalla de inicio, marque un número utilizando el teclado numérico de software (es necesario asignar un acceso directo a una tecla de función o a una tecla de navegación; consulte la Guía del usuario de funciones para obtener más información). Pulse y suelte PTT para realizar la llamada. Espere a que la parte llamada descuelgue. Una vez que la llamada esté conectada, mantenga pulsado PTT para hablar (espere el tono de permiso para hablar si está configurado). Suelte PTT para escuchar. Pulse la tecla End (Fin) para finalizar la llamada.

Realización de llamadas dúplex privadas/telefónicas/PABX

Desde la pantalla de inicio, marque un número utilizando el teclado numérico de software (es necesario asignar un acceso directo a una tecla de función o a una tecla de navegación; consulte la Guía del usuario de funciones para obtener más información). Cambie el tipo de llamada pulsando Ctype (Tipo de llamada). Pulse y suelte la tecla Send (Enviar). Suenan los tonos de llamada. La parte llamada responde. Pulse la tecla End (Fin) para finalizar la llamada.

Para responder a una llamada entrante, pulse la tecla Send (Enviar).

Emparejamiento de su radio con dispositivos Bluetooth

Desde la pantalla de inicio, pulse la tecla Menu (Menú) y seleccione Bluetooth > Add Device (Añadir dispositivo).

Resalte el dispositivo necesario y seleccione Pair (Emparejar). Si es necesario, introduzca un código PIN o una clave de acceso.

Más información sobre la radio

Visite el sitio web de Motorola Solutions en: http://www.motorolasolutions.com/

Portal de experiencia de aprendizaje

Documentación del usuario disponible en: https://learning.motorolasolutions.com/

Avisos legales de software de código abierto

Disponible en el DVD de Customer Programming Software Plus (CPS Plus).
