Motorola MTP8500Ex - Краткое руководство по использованию двухсторонних радиостанций

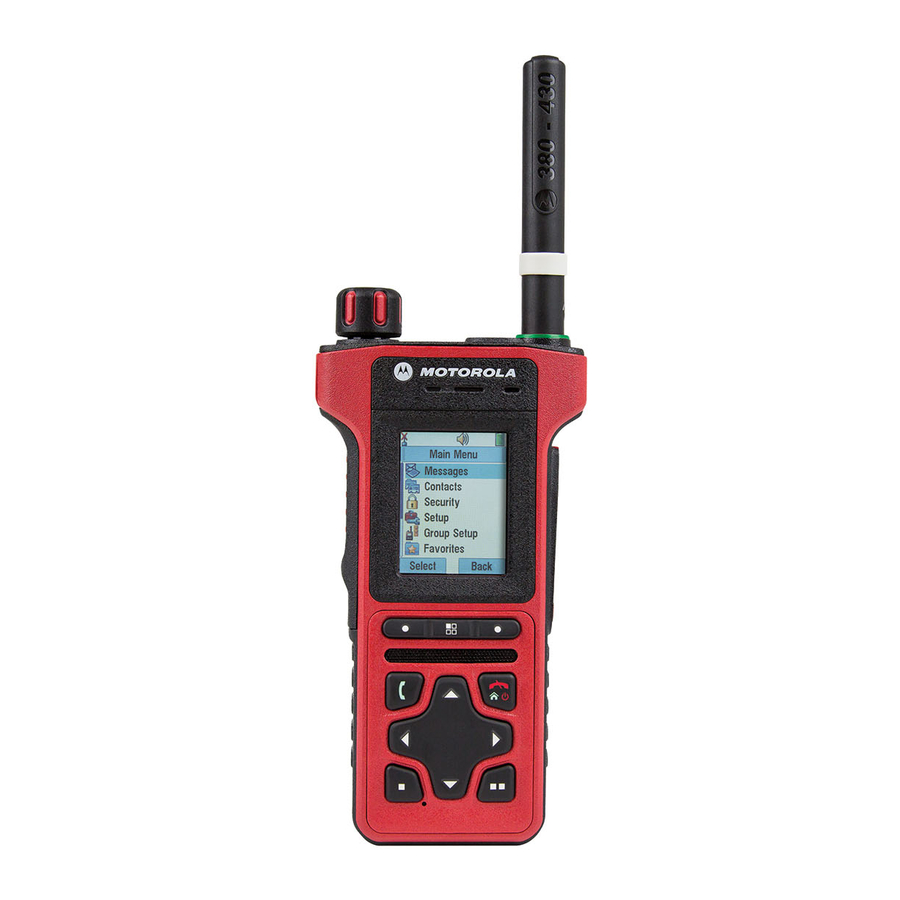

1. Кнопка экстренной связи
2. Разъем для крепления клипсы на ремень
3. Ручка выбора группы/регулировки громкости
4. Программируемая боковая кнопка
5. Разъем для наушника
6. Кнопка "Нажми и говори" (PTT)
7. Программируемая кнопка
8. Динамик
9. Кнопка отправки
10. Программируемая функциональная клавиша
11. Нижний микрофон
12. Разъем для зарядного устройства
13. Верхний дисплей
14. Настраиваемое место для этикетки
15. Антенна
16. Индикатор сигнала
17. Верхний микрофон
18. Передний дисплей
19. Боковой разъем
20. Кнопка "Меню" (Menu)
21. Кнопка "Вкл./Выкл./Завершить/Домой" (On-Off/End/Home)
22. Четырехпозиционная навигационная клавиша
23. Программируемая функциональная клавиша
24. Защелка батареи

Состояние индикатора сигнала

Индикатор	Статус		Статус зарядки
Постоянный зеленый	Используется		Полностью заряжен
Мигающий зеленый	В сети		Заряжен на 90% - 99%
Постоянный красный	Вне сети		Быстрая зарядка
Мигающий красный	Подключение к сети Вход в DMO		Неисправная или недействительная батарея
Постоянный оранжевый	Запрет передачи в сети Канал занят в DMO		-
Мигающий оранжевый	Входящий личный или телефонный вызов		Батарея ожидает зарядки
Нет индикации	Выключен или в скрытом режиме		-
Информация о емкости аккумулятора
Информация	Описание
		Полный (80% – 100% емкости)
		Средний (60% – 80% емкости)
		Низкий (25% – 60% емкости)
		Очень низкий (5% – 25% емкости)
		Менее 5% емкости

Установка аккумулятора

Установка аккумулятора должна производиться только в безопасных зонах.

Извлеките аккумулятор из защитного чехла.

Установите настраиваемую этикетку (1). Вставьте аккумулятор в отсек (2).

Осторожно сдвиньте аккумулятор к верхней части радиостанции до щелчка.

Установка антенны

Выключите радиостанцию перед установкой антенны.

Совместите нижнюю часть антенны и винтовую базу в верхней части радиостанции.

Поверните по часовой стрелке до плотного прилегания. Не применяйте силу.

Разблокировка радиостанции

Ваша радиостанция может быть заблокирована при включении. Чтобы разблокировать радиостанцию после включения, введите код в ответ на запрос с помощью навигационных клавиш.

Первоначально код разблокировки установлен на 0000. Ваш поставщик услуг может изменить этот номер до того, как вы получите свою радиостанцию.

Разблокировка/блокировка клавиатуры

Чтобы разблокировать/заблокировать клавиатуру, нажмите кнопку "Menu" (Меню), а затем левую навигационную клавишу.

Как держать радиостанцию

У радиостанции есть два микрофона:

• Верхний микрофон для симплексной группы, диспетчера или личных вызовов
• Нижний микрофон для дуплексных, телефонных вызовов

При совершении дуплексных вызовов (низкий уровень звука) держите радиостанцию, как телефон. Говорите в нижний микрофон. Слушайте через наушник. Держите антенну на расстоянии не менее 2,5 см от головы и тела.

При совершении симплексных вызовов (высокий уровень звука) держите радиостанцию в вертикальном положении, чтобы верхний микрофон находился на расстоянии от 5 до 10 см от вашего рта. Говорите в верхний микрофон. Слушайте через внутренний динамик радиостанции. Держите антенну на расстоянии не менее 2,5 см от головы и тела.

Уход за радиостанцией

Никогда не оставляйте радиостанцию или аккумулятор при экстремальных температурах

(выше +85°C), например, за лобовым стеклом под прямыми солнечными лучами.

Радиостанция является водонепроницаемой (соответствует стандарту IP67), но только с прикрепленным аккумулятором, антенной и пылезащитной крышкой или ее эквивалентом.

Для очистки радиостанции используйте влажную или антистатическую ткань.

Если радиостанция подверглась воздействию загрязненных жидкостей, таких как грязная вода или соленая вода, выполните процедуры промывки, описанные в разделе "Приложение" руководства пользователя MTP8500Ex.

Выбранные иконки

Иконка	Описание
	В сети (TMO)
	Нет сети (TMO)
	Уровень сигнала
	Прямой режим (DMO)
	Режим экстренной связи
	Сканирование (TMO)
	Приоритетное сканирование (TMO)
	Уровень заряда батареи (передний/верхний дисплей)
	Зарядка батареи (передний/верхний дисплей)
	Все звонки отключены
	Симплексные звонки отключены
	Дуплексные звонки отключены
	Миграция
	Низкий уровень звука
	Высокий уровень звука
	Подключены наушники
	Пришло новое сообщение
	Новое сообщение(я)
	Передача пакетных данных включена
	Передача пакетных данных
	Высокая мощность RF
	Клавиши радиостанции заблокированы
	Местоположение
	Bluetooth: нет/активное соединение

Включение/выключение радиостанции

Чтобы включить/выключить радиостанцию, нажмите и удерживайте кнопку On/Off (Вкл./Выкл.).

Использование верхнего дисплея

Радиостанция оснащена дополнительным дисплеем, расположенным в верхней части. Используйте его для проверки ключевой информации, такой как уровень заряда батареи, уровень громкости, уровень сигнала, название группы или статус радиостанции.

Использование меню радиостанции

Чтобы войти в меню, нажмите кнопку Menu (Меню).

Чтобы прокрутить меню, нажмите навигационную клавишу вверх или вниз.

Чтобы выбрать пункт меню, нажмите Select (Выбрать) или правую навигационную клавишу.

Чтобы вернуться к предыдущему уровню, нажмите Back (Назад) или левую навигационную клавишу. Чтобы выйти из меню, нажмите кнопку Home (Домой).

Отправка сообщений о состоянии

Выберите целевую группу, затем нажмите кнопку Menu (Меню) и выберите Messages (Сообщения) > Send Status (Отправить статус). Выделите сообщение о состоянии и нажмите кнопку Send (Отправить) или PTT, чтобы отправить его.

Отправка SDS-сообщений

На главном экране нажмите кнопку Menu (Меню). Выберите Messages (Сообщения) > New Message (Новое сообщение). Введите сообщение и выберите Send (Отправить). Выберите Private (Личное) или Group (Группа). Введите личный идентификатор или выберите группу.

Выбор транкингового/прямого режима работы

На главном экране нажмите Optns (Опции), затем выберите Trunked Mode (Транкинговый режим) или Direct Mode (Прямой режим).

Совершение групповых вызовов TMO/DMO

Войдите в TMO или DMO. На главном экране используйте ручку выбора группы или навигационные клавиши, чтобы выделить целевую группу. Нажмите Select (Выбрать) (если настроено). Нажмите и удерживайте PTT. Дождитесь сигнала разрешения разговора (если настроено) и говорите. Отпустите PTT, чтобы слушать.

Совершение экстренных групповых вызовов TMO/DMO

Войдите в TMO или DMO. Нажмите и удерживайте кнопку Emergency (Экстренная связь). Аварийный сигнал отправляется автоматически (если настроено). Нажмите и удерживайте PTT. Дождитесь сигнала разрешения разговора (если настроено) и говорите. Отпустите PTT, чтобы слушать.

При использовании функции Hot Mic дождитесь появления сообщения "Emgcy Mic On" (Экстренный микрофон включен) на дисплее, затем говорите, не нажимая PTT.

Чтобы выйти из режима экстренной связи, нажмите и удерживайте программируемую кнопку Exit (Выход).

Совершение симплексных личных вызовов

В DMO: На главном экране наберите номер с помощью программной цифровой клавиатуры (ярлык должен быть назначен функциональной клавише или навигационной клавише - подробности см. в руководстве пользователя). Нажмите и удерживайте PTT, чтобы совершить вызов и говорить (дождитесь сигнала разрешения разговора, если настроено). Отпустите PTT, чтобы слушать. Нажмите кнопку End (Завершить), чтобы завершить вызов.

В TMO: На главном экране наберите номер с помощью программной цифровой клавиатуры (ярлык должен быть назначен функциональной клавише или навигационной клавише - подробности см. в руководстве пользователя). Нажмите и отпустите PTT, чтобы совершить вызов. Дождитесь ответа вызываемого абонента. После установления соединения нажмите и удерживайте PTT, чтобы говорить (дождитесь сигнала разрешения разговора, если настроено). Отпустите PTT, чтобы слушать. Нажмите кнопку End (Завершить), чтобы завершить вызов.

Совершение дуплексных личных/телефонных/УАТС вызовов

На главном экране наберите номер с помощью программной цифровой клавиатуры (ярлык должен быть назначен функциональной клавише или навигационной клавише - подробности см. в руководстве пользователя). Измените тип вызова, нажав Ctype. Нажмите и отпустите кнопку Send (Отправить). Раздаются гудки вызова. Вызываемый абонент отвечает. Нажмите кнопку End (Завершить), чтобы завершить вызов.

Чтобы ответить на входящий вызов, нажмите кнопку Send (Отправить).

Сопряжение радиостанции с устройствами Bluetooth

На главном экране нажмите кнопку Menu (Меню) и выберите Bluetooth > Add Device (Добавить устройство).

Выделите необходимое устройство и выберите Pair (Сопряжение). При необходимости введите PIN-код или ключ доступа.

Дополнительная информация о радиостанции
