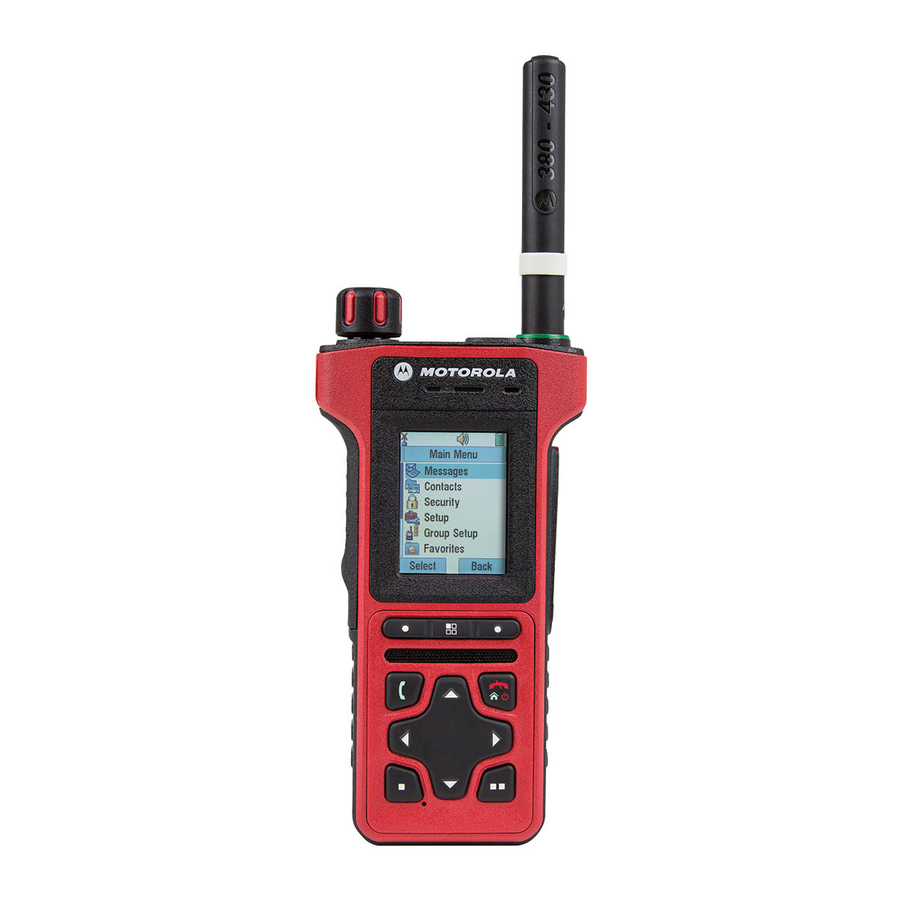

Motorola MTP8500Ex - Průvodce rychlým startem obousměrných radiostanic

1. Nouzové tlačítko
2. Konektor pro sponu na opasek
3. Ovladač Talkgroup/Hlasitost
4. Programovatelné boční tlačítko
5. Sluchátko
6. Tlačítko Push-To-Talk (PTT)
7. Funkční klávesa
8. Reproduktor
9. Tlačítko Odeslat
10. Programovatelná funkční klávesa
11. Spodní mikrofon
12. Konektor nabíječky
13. Horní displej
14. Přizpůsobitelný prostor pro štítek
15. Anténa
16. Indikátor signálu
17. Horní mikrofon
18. Přední displej
19. Boční konektor
20. Klávesa Menu (nabídka)
21. Klávesa On-Off/End/Home (Zapnout/Vypnout/Konec/Domů)
22. Čtyřsměrná navigační klávesa
23. Programovatelná funkční klávesa
24. Západka baterie

Stav indikátoru signálu

Indikátor	Stav		Stav nabíjení
Svítí zeleně	V provozu		Plně nabito
Bliká zeleně	V dosahu sítě		90% - 99% nabito
Svítí červeně	Mimo dosah sítě		Rychlé nabíjení
Bliká červeně	Připojování k síti Vstup do DMO		Vadná nebo neplatná baterie
Svítí oranžově	Zákaz vysílání v dosahu sítě Kanál obsazen v DMO		-
Bliká oranžově	Příchozí soukromý hovor nebo telefonní hovor		Baterie čeká na nabíjení
Žádná indikace	Vypnuto nebo v skrytém režimu		-
Informace o kapacitě baterie
Informace	Popis
		Plná (80% – 100% kapacity)
		Střední (60% – 80% kapacity)
		Nízká (25% – 60% kapacity)
		Velmi nízká (5% – 25% kapacity)
		Méně než 5% kapacity

Instalace baterie

Instalace baterie smí probíhat pouze v nebezpečných oblastech.

Vyjměte baterii z ochranného pouzdra.

Vložte přizpůsobitelný štítek (1). Vložte baterii do prostoru pro baterii (2).

Opatrně zasuňte baterii směrem k horní části radiostanice, dokud nezapadne na místo.

Připojení antény

Před připojením antény radiostanici vypněte.

Zarovnejte spodní část antény a šroubovací základnu na horní straně radiostanice.

Otáčejte ve směru hodinových ručiček, dokud nebude pevně utažena. Nepoužívejte nadměrnou sílu.

Odemknutí radiostanice

Vaše radiostanice může být při zapnutí uzamčena. Chcete-li radiostanici po zapnutí odemknout, zadejte kód na výzvu pomocí navigačních kláves.

Odemknutí kód je původně nastaven na 0000. Váš poskytovatel služeb může toto číslo změnit předtím, než obdržíte radiostanici.

Odemknutí/Zamknutí klávesnice

Chcete-li odemknout/zamknout klávesnici, stiskněte klávesu Menu (nabídka) a poté levou navigační klávesu.

Držení radiostanice

Radiostanice má dva mikrofony:

• Horní mikrofon pro simplexní skupinové, dispečerské nebo soukromé hovory
• Spodní mikrofon pro duplexní hovory, podobné telefonním hovorům

Při uskutečňování duplexních hovorů (nízký zvuk) držte radiostanici jako telefon. Mluvte do spodního mikrofonu. Poslouchejte přes sluchátko. Udržujte anténu alespoň 2,5 cm od hlavy a těla.

Při uskutečňování simplexních hovorů (vysoký zvuk) držte radiostanici ve svislé poloze s horním mikrofonem 5 až 10 cm od úst. Mluvte do horního mikrofonu. Poslouchejte přes interní reproduktor radiostanice. Udržujte anténu alespoň 2,5 cm od hlavy a těla.

Péče o radiostanici

Nikdy nenechávejte radiostanici nebo baterii v extrémních teplotách

(nad +85 °C), například za čelním sklem na přímém slunci.

Radiostanice je ponorná (odpovídá standardu IP67) - ale pouze s připojenou baterií, anténou a protiprachovým krytem nebo jeho ekvivalentem.

K čištění radiostanice používejte navlhčený nebo antistatický hadřík.

Pokud je radiostanice vystavena nečistým kapalinám, jako je špinavá voda nebo slaná voda, postupujte podle postupů mytí popsaných v části Příloha uživatelské příručky funkcí MTP8500Ex.

Vybrané ikony

Ikona	Popis
	V dosahu sítě (TMO)
	Mimo dosah sítě (TMO)
	Síla signálu
	Přímý režim (DMO)
	Nouzový režim
	Skenování (TMO)
	Prioritní skenování (TMO)
	Úroveň nabití baterie (přední/horní displej)
	Nabíjení baterie (přední/horní displej)
	Všechny zvuky ztlumeny
	Simplexní zvuk ztlumen
	Duplexní zvuk ztlumen
	Migrace
	Nízký zvuk
	Vysoký zvuk
	Připojeno sluchátko
	Přišla nová zpráva
	Nová zpráva/zprávy
	Paketová data povolena
	Paketová data se přenášejí
	Vysoký RF výkon
	Klávesy radiostanice zamknuty
	Poloha
	Bluetooth bez/aktivního připojení

Zapnutí/Vypnutí radiostanice

Chcete-li radiostanici zapnout/vypnout, stiskněte a podržte klávesu On/Off (Zapnout/Vypnout).

Používání horního displeje

Radiostanice je vybavena sekundárním displejem umístěným nahoře. Použijte jej ke kontrole klíčových informací, jako je úroveň nabití baterie, úroveň hlasitosti, síla signálu, název talkgroup nebo stav radiostanice.

Používání nabídky radiostanice

Chcete-li vstoupit do nabídky, stiskněte klávesu Menu (nabídka).

Chcete-li procházet nabídkou, stiskněte horní nebo dolní navigační klávesu.

Chcete-li vybrat položku nabídky, stiskněte Select (vybrat) nebo pravou navigační klávesu.

Chcete-li se vrátit o úroveň zpět, stiskněte Back (zpět) nebo levou navigační klávesu. Chcete-li ukončit nabídku, stiskněte klávesu Home (domů).

Odesílání stavových zpráv

Vyberte cílovou talkgroup, poté stiskněte klávesu Menu (nabídka) a vyberte Messages (zprávy) > Send Status (odeslat stav). Zvýrazněte stavovou zprávu a stiskněte klávesu Send (odeslat) nebo PTT pro její odeslání.

Odesílání SDS zpráv

Na domovské obrazovce stiskněte klávesu Menu (nabídka). Vyberte Messages (zprávy) > New Message (nová zpráva). Zadejte zprávu a vyberte Send (odeslat). Vyberte Private (soukromá) nebo Group (skupina). Zadejte soukromé ID nebo vyberte skupinu.

Výběr provozu v trunkovém/přímém režimu

Na domovské obrazovce stiskněte Optns (možnosti) a poté vyberte Trunked Mode (trunkový režim) nebo Direct Mode (přímý režim).

Uskutečňování skupinových hovorů TMO/DMO

Vstupte do TMO nebo DMO. Na domovské obrazovce použijte ovladač Talkgroup nebo navigační klávesy ke zvýraznění cílové talkgroup. Stiskněte Select (vybrat) (pokud je nakonfigurováno). Stiskněte a podržte PTT. Počkejte na tón povolení hovoru (pokud je nakonfigurován) a mluvte. Uvolněte PTT pro poslech.

Uskutečňování nouzových skupinových hovorů TMO/DMO

Vstupte do TMO nebo DMO. Stiskněte a podržte tlačítko Emergency (nouzové). Nouzový poplach je odeslán automaticky (pokud je nakonfigurován). Stiskněte a podržte PTT. Počkejte na tón povolení hovoru (pokud je nakonfigurován) a mluvte. Uvolněte PTT pro poslech.

Pokud používáte funkci Hot Mic, počkejte, až se na displeji zobrazí zpráva "Emgcy Mic On" (nouzový mikrofon zapnut), a poté mluvte bez stisknutí PTT.

Chcete-li ukončit nouzový režim, stiskněte a podržte funkční klávesu Exit (ukončit).

Uskutečňování simplexních soukromých hovorů

V DMO: Na domovské obrazovce vytočte číslo pomocí softwarové numerické klávesnice (ke funkční klávese nebo navigační klávese je třeba přiřadit zástupce - podrobnosti naleznete v uživatelské příručce funkcí). Stiskněte a podržte PTT pro uskutečnění hovoru a mluvte (počkejte na tón povolení hovoru, pokud je nakonfigurován). Uvolněte PTT pro poslech. Stisknutím klávesy End (konec) hovor ukončíte.

V TMO: Na domovské obrazovce vytočte číslo pomocí softwarové numerické klávesnice (ke funkční klávese nebo navigační klávese je třeba přiřadit zástupce - podrobnosti naleznete v uživatelské příručce funkcí). Stiskněte a uvolněte PTT pro uskutečnění hovoru. Počkejte, až volaný účastník hovor přijme. Jakmile je hovor spojen, stiskněte a podržte PTT pro mluvení (počkejte na tón povolení hovoru, pokud je nakonfigurován). Uvolněte PTT pro poslech. Stisknutím klávesy End (konec) hovor ukončíte.

Uskutečňování duplexních soukromých/telefonních/PABX hovorů

Na domovské obrazovce vytočte číslo pomocí softwarové numerické klávesnice (ke funkční klávese nebo navigační klávese je třeba přiřadit zástupce - podrobnosti naleznete v uživatelské příručce funkcí). Změňte typ hovoru stisknutím Ctype (typ hovoru). Stiskněte a uvolněte klávesu Send (odeslat). Zazní vyzváněcí tón. Volaný účastník odpoví. Stisknutím klávesy End (konec) hovor ukončíte.

Chcete-li přijmout příchozí hovor, stiskněte klávesu Send (odeslat).

Spárování radiostanice se zařízeními Bluetooth

Na domovské obrazovce stiskněte klávesu Menu (nabídka) a vyberte Bluetooth > Add Device (přidat zařízení).

Zvýrazněte požadované zařízení a vyberte Pair (spárovat). V případě potřeby zadejte PIN kód nebo přístupový klíč.

Více informací o radiostanici

Navštivte webové stránky Motorola Solutions na adrese: http://www.motorolasolutions.com/

Portál pro vzdělávání

Uživatelská dokumentace je k dispozici na adrese: https://learning.motorolasolutions.com/

Právní upozornění k softwaru s otevřeným zdrojovým kódem

K dispozici na DVD Customer Programming Software Plus (CPS Plus).
