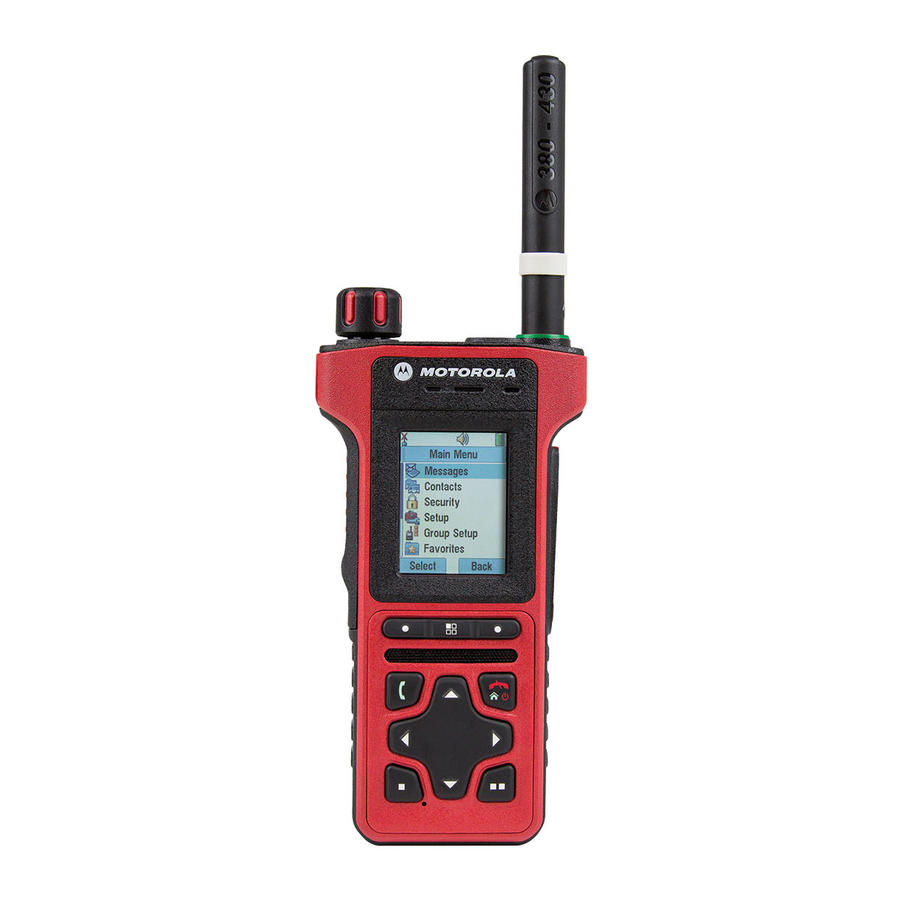

Motorola MTP8500Ex - Ghid de pornire rapidă pentru radiouri bidirecționale

1. Buton de urgență
2. Conector clemă de curea
3. Buton de grup de discuții/volum
4. Buton lateral programabil
5. Căști
6. Buton Push-To-Talk (PTT)
7. Tastă soft
8. Difuzor
9. Tastă de trimitere
10. Tastă funcțională programabilă
11. Microfon inferior
12. Conector încărcător
13. Afișaj superior
14. Spațiu etichetă personalizabil
15. Antenă
16. Indicator de semnal
17. Microfon superior
18. Afișaj frontal
19. Conector lateral
20. Tastă Meniu
21. Tastă Pornire-Oprire/Sfârșit/Acasă
22. Tastă de navigare în patru direcții
23. Tastă funcțională programabilă
24. Zăvor baterie

Starea indicatorului de semnal

Indicator	Stare		Stare de încărcare
Verde continuu	În uz		Încărcat complet
Verde intermitent	În service		90% - 99% încărcat
Roșu continuu	În afara service-ului		Încărcare rapidă
Roșu intermitent	Se conectează la o rețea Intră în DMO		Baterie defectuoasă sau nevalidă
Portocaliu continuu	Transmitere inhibată în service Canal ocupat în DMO		-
Portocaliu intermitent	Apel privat sau telefonic primit		Bateria așteaptă să se încarce
Nicio indicație	Oprit sau în modul ascuns		-
Informații despre capacitatea bateriei
Informații	Descriere
		Complet (capacitate 80% – 100%)
		Mijloc (capacitate 60% – 80%)
		Scăzut (capacitate 25% – 60%)
		Foarte scăzut (capacitate 5% – 25%)
		Mai puțin de 5% capacitate

Instalarea bateriei

Instalarea bateriei trebuie să aibă loc numai în zone non-periculoase.

Scoateți bateria din carcasa de protecție.

Montați eticheta personalizabilă (1). Introduceți bateria în compartiment (2).

Glisați cu grijă bateria spre partea superioară a radioului până când se fixează în poziție.

Atașarea antenei

Opriți radioul înainte de a atașa antena.

Aliniați partea inferioară a antenei și baza cu șurub de pe partea superioară a radioului.

Rotiți în sensul acelor de ceasornic până se fixează. Nu forțați.

Deblocarea radioului

Radioul dvs. poate fi blocat la pornire. Pentru a debloca radioul după pornire, introduceți codul la solicitare folosind tastele de navigare.

Codul de deblocare este inițial setat la 0000. Furnizorul dvs. de servicii poate schimba acest număr înainte de a primi radioul.

Deblocarea/Blocarea tastaturii

Pentru a debloca/bloca tastatura, apăsați tasta Menu și apoi tasta de navigare stânga.

Ținerea radioului

Radioul are două microfoane:

• Un microfon superior pentru grup simplex, dispecer sau apeluri private
• Un microfon inferior pentru apeluri duplex, de tip telefonic

Când efectuați apeluri duplex (audio scăzut), țineți radioul ca pe un telefon. Vorbiți în microfonul inferior. Ascultați prin cască. Păstrați antena la cel puțin 2,5 cm de cap și corp.

Când efectuați apeluri simplex (audio ridicat), țineți radioul într-o poziție verticală cu microfonul superior la 5 până la 10 cm distanță de gură. Vorbiți în microfonul superior. Ascultați prin difuzorul intern al radioului. Păstrați antena la cel puțin 2,5 cm de cap și corp.

Îngrijirea radioului

Nu lăsați niciodată radioul sau bateria la temperaturi extreme

(peste +85°C), de exemplu, în spatele unui parbriz în lumina directă a soarelui.

Radioul este submersibil (conform cu standardul IP67) - dar numai cu bateria, antena și capacul de praf sau echivalentul acestuia, atașate.

Pentru a curăța radioul, utilizați o cârpă umezită sau antistatică.

Dacă radioul este expus la lichide impure, cum ar fi apă murdară sau apă sărată, urmați procedurile de spălare descrise în secțiunea Apendice a Ghidului utilizatorului de funcții MTP8500Ex.

Icoane selectate

Icoană	Descriere
	În service (TMO)
	Fără service (TMO)
	Intensitatea semnalului
	Mod direct (DMO)
	Mod de urgență
	Scanare (TMO)
	Scanare prioritară (TMO)
	Nivelul bateriei (afișaj frontal/superior)
	Încărcarea bateriei (afișaj frontal/superior)
	Toate soneriile sunt dezactivate
	Soneria simplex este dezactivată
	Soneria duplex este dezactivată
	Migrare
	Audio scăzut
	Audio ridicat
	Căști conectate
	A sosit un mesaj nou
	Mesaj(e) nou(i)
	Date pachet activate
	Date pachet în transmisie
	Putere RF ridicată
	Tastele radioului blocate
	Locație
	Conexiune Bluetooth inactivă/activă

Pornirea/Oprirea radioului

Pentru a porni/opri radioul, apăsați și mențineți apăsată tasta On/Off (Pornire/Oprire).

Utilizarea afișajului superior

Radioul este echipat cu un afișaj secundar plasat în partea de sus. Utilizați-l pentru a verifica informații cheie, cum ar fi nivelul bateriei, nivelul volumului, intensitatea semnalului, numele grupului de discuții sau starea radioului.

Utilizarea meniului radio

Pentru a intra în meniu, apăsați tasta Menu (Meniu).

Pentru a derula prin meniu, apăsați tasta de navigare sus sau jos.

Pentru a selecta un element de meniu, apăsați Select (Selectați) sau tasta de navigare dreapta.

Pentru a reveni la nivelul anterior, apăsați Back (Înapoi) sau tasta de navigare stânga. Pentru a ieși din meniu, apăsați tasta Home (Acasă).

Trimiterea mesajelor de stare

Selectați grupul de discuții țintă, apoi apăsați tasta Menu (Meniu) și selectați Messages (Mesaje) > Send Status (Trimite starea). Evidențiați un mesaj de stare și apăsați tasta Send (Trimite) sau PTT pentru a-l trimite.

Trimiterea mesajelor SDS

Din ecranul de pornire, apăsați tasta Menu (Meniu). Selectați Messages (Mesaje) > New Message (Mesaj nou). Introduceți mesajul și selectați Send (Trimite). Selectați Private (Privat) sau Group (Grup). Introduceți un ID privat sau alegeți un grup.

Selectarea funcționării în mod trunchiat/direct

Din ecranul de pornire, apăsați Optns (Opțiuni), apoi selectați Trunked Mode (Mod trunchiat) sau Direct Mode (Mod direct).

Efectuarea apelurilor de grup TMO/DMO

Intrați în TMO sau DMO. Din ecranul de pornire, utilizați butonul Talkgroup (Grup de discuții) sau tastele de navigare pentru a evidenția grupul de discuții țintă. Apăsați Select (Selectați) (dacă este configurat). Apăsați și mențineți apăsat PTT. Așteptați tonul de permisiune de vorbire (dacă este configurat) și vorbiți. Eliberați PTT pentru a asculta.

Efectuarea apelurilor de grup de urgență TMO/DMO

Intrați în TMO sau DMO. Apăsați și mențineți apăsat butonul Emergency (Urgență). Alarma de urgență este trimisă automat (dacă este configurată). Apăsați și mențineți apăsat PTT. Așteptați tonul de permisiune de vorbire (dacă este configurat) și vorbiți. Eliberați PTT pentru a asculta.

Dacă utilizați funcția Hot Mic, așteptați ca mesajul "Emgcy Mic On" (Microfon urgență pornit) să apară pe ecran, apoi vorbiți fără a apăsa PTT.

Pentru a ieși din modul de urgență, apăsați și mențineți apăsată tasta soft Exit (Ieșire).

Efectuarea apelurilor private simplex

ÎN DMO: Din ecranul de pornire, formați un număr folosind tastatura numerică software (trebuie atribuită o comandă rapidă unei taste funcționale sau unei taste de navigare - consultați Ghidul utilizatorului de funcții pentru detalii). Apăsați și mențineți apăsat PTT pentru a efectua apelul și a vorbi (așteptați tonul de permisiune de vorbire dacă este configurat). Eliberați PTT pentru a asculta. Apăsați tasta End (Terminare) pentru a încheia apelul.

ÎN TMO: Din ecranul de pornire, formați un număr folosind tastatura numerică software (trebuie atribuită o comandă rapidă unei taste funcționale sau unei taste de navigare - consultați Ghidul utilizatorului de funcții pentru detalii). Apăsați și eliberați PTT pentru a efectua apelul. Așteptați ca partea apelată să răspundă. Odată ce apelul este conectat, apăsați și mențineți apăsat PTT pentru a vorbi (așteptați tonul de permisiune de vorbire dacă este configurat). Eliberați PTT pentru a asculta. Apăsați tasta End (Terminare) pentru a încheia apelul.

Efectuarea apelurilor duplex private/telefonice/PABX

Din ecranul de pornire, formați un număr folosind tastatura numerică software (trebuie atribuită o comandă rapidă unei taste funcționale sau unei taste de navigare - consultați Ghidul utilizatorului de funcții pentru detalii). Schimbați tipul de apel apăsând Ctype (Tip apel). Apăsați și eliberați tasta Send (Trimite). Se aud sunete de apel. Partea apelată răspunde. Apăsați tasta End (Terminare) pentru a încheia apelul.

Pentru a răspunde la un apel primit, apăsați tasta Send (Trimite).

Asocierea radioului cu dispozitive Bluetooth

Din ecranul de pornire, apăsați tasta Menu (Meniu) și selectați Bluetooth > Add Device (Adăugați dispozitiv).

Evidențiați dispozitivul necesar și selectați Pair (Asociază). Dacă este necesar, introduceți un cod PIN sau o cheie de acces.

Mai multe informații despre radio

Vizitați site-ul web Motorola Solutions la: http://www.motorolasolutions.com/

Portalul experienței de învățare

Documentație pentru utilizator disponibilă la: https://learning.motorolasolutions.com/

Avize legale privind software-ul open source

Disponibil pe DVD-ul Customer Programming Software Plus (CPS Plus).
