Motorola MTP8500Ex - Hurtigstartsguide til tovejsradioer

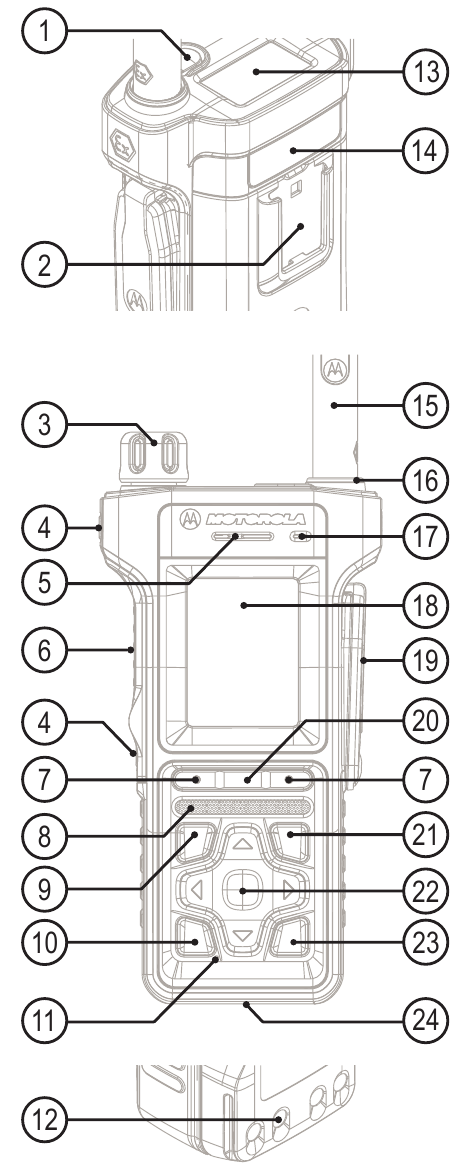

Kontrolelementer og indikatorer

1. Nødknap
2. Bælteclipsforbindelse
3. Talkgroup/lydstyrkeknap
4. Programmerbar sideknap
5. Ørestykke
6. Tryk-for-at-tale-knap (PTT)
7. Softkey
8. Højttaler
9. Send-knap
10. Programmerbar funktionsknap
11. Bundmikrofon
12. Opladerstik
13. Topdisplay
14. Plads til brugerdefineret etiket
15. Antenne
16. Signalindikator
17. Topmikrofon
18. Frontdisplay
19. Sideforbindelse
20. Menuknap
21. Tænd-sluk/Slut/Hjem-knap
22. Firevejsnavigationsknap
23. Programmerbar funktionsknap
24. Batterilås

Signalindikatorstatus

Indikator	Status		Opladningsstatus
Solid grøn	I brug		Fuldt opladet
Blinkende grøn	I service		90% - 99% opladet
Solid rød	Uden for service		Hurtig opladning
Blinkende rød	Opretter forbindelse til et netværk Indgår i DMO		Defekt eller ugyldigt batteri
Solid orange	Send-inhibering i service Kanal optaget i DMO		-
Blinkende orange	Indgående privat- eller telefonopkald		Batteri venter på at blive opladet
Ingen indikation	Slukket eller i skjult tilstand		-
Batterikapacitetsinformation
Information	Beskrivelse
		Fuldt (80% – 100% kapacitet)
		Midt (60% – 80% kapacitet)
		Lav (25% – 60% kapacitet)
		Meget lav (5% – 25% kapacitet)
		Mindre end 5% kapacitet

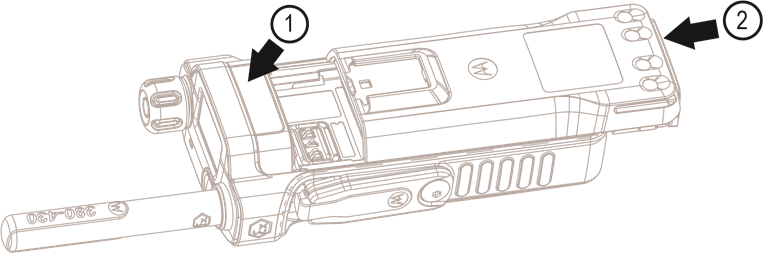

Installation af batteriet

Batteriinstallation må kun forekomme i ikke-farlige områder.

Fjern batteriet fra dets beskyttende etui.

Monter den brugerdefinerbare etiket (1). Indsæt batteriet i rummet (2).

Skub forsigtigt batteriet mod toppen af radioen, indtil det klikker på plads.

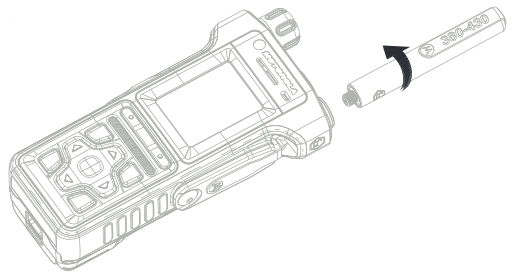

Montering af antennen

Sluk for radioen, før du monterer antennen.

Juster bunden af antennen og den skruefastgjorte base på toppen af radioen.

Drej med uret, indtil den sidder tæt. Brug ikke magt.

Låsning af radioen op

Din radio kan være låst ved opstart. For at låse radioen op efter tænding skal du indtaste koden ved prompten ved hjælp af navigationsknapperne.

Oplåsningskoden er oprindeligt indstillet til 0000. Din tjenesteudbyder kan ændre dette nummer, før du modtager din radio.

Låsning/oplåsning af tastaturet

For at låse/oplåse tastaturet skal du trykke på menuknappen og derefter på venstre navigationsknap.

Sådan holder du din radio

Radioen har to mikrofoner:

• En topmikrofon til simpleksgruppe-, dispatcher- eller private opkald
• En bundmikrofon til dupleks-, telefonlignende opkald

Når du foretager dupleksopkald (lav lydstyrke), skal du holde din radio, som du ville holde en telefon. Tal ind i bundmikrofonen. Lyt via ørestykket. Hold antennen mindst 2,5 cm fra dit hoved og din krop.

Når du foretager simpleksopkald (høj lydstyrke), skal du holde radioen i en lodret position med topmikrofonen 5 til 10 cm væk fra din mund. Tal ind i topmikrofonen. Lyt via radioens interne højttaler. Hold antennen mindst 2,5 cm fra dit hoved og din krop.

Pasning af din radio

Efterlad aldrig din radio eller batteri i ekstreme temperaturer

(over +85°C), f.eks. bag en forrude i direkte sollys.

Radioen er nedsænkelig (overholder IP67-standarden) - men kun med batteriet, antennen og støvdækslet eller dets ækvivalent monteret.

For at rengøre din radio skal du bruge en fugtig eller antistatisk klud.

Hvis radioen udsættes for urene væsker såsom snavset vand eller saltvand, skal du følge vaskeprocedurerne som beskrevet i tillægsafsnittet i brugervejledningen til MTP8500Ex-funktioner.

Valgte ikoner

Ikon	Beskrivelse
	I service (TMO)
	Ingen service (TMO)
	Signalstyrke
	Direkte tilstand (DMO)
	Nødtilstand
	Scan (TMO)
	Prioriteret scanning (TMO)
	Batteriniveau (front/top display)
	Batterioplading (front/top display)
	Al ringning er slået fra
	Simpleksringning er slået fra
	Dupleksringning er slået fra
	Migration
	Lav lydstyrke
	Høj lydstyrke
	Ørestykke tilsluttet
	Ny besked er ankommet
	Ny(e) besked(er)
	Pakkedata aktiveret
	Pakkedata transmitterer
	Høj RF-effekt
	Radiotaster låst
	Placering
	Bluetooth Ingen/Aktiv forbindelse

Tænd/sluk for radioen

For at tænde/slukke for radioen skal du trykke på og holde On/Off (Tænd/sluk)-knappen nede.

Brug af topdisplayet

Radioen er udstyret med et sekundært display placeret øverst. Brug det til at kontrollere nøgleinformationer, såsom batteriniveau, lydstyrke, signalstyrke, talkgroupnavn eller radiostatus.

Brug af radiomenuen

For at åbne menuen skal du trykke på Menu-knappen.

For at rulle gennem menuen skal du trykke på op- eller ned-navigationsknappen.

For at vælge et menupunkt skal du trykke på Select (Vælg) eller højre navigationsknap.

For at vende tilbage til det forrige niveau skal du trykke på Back (Tilbage) eller venstre navigationsknap. For at forlade menuen skal du trykke på Home (Hjem)-knappen.

Afsendelse af statusbeskeder

Vælg den ønskede talkgroup, og tryk derefter på Menu-knappen, og vælg Messages (Beskeder) > Send Status (Send status). Fremhæv en statusbesked, og tryk på Send (Send)-knappen eller PTT for at sende den.

Afsendelse af SDS-beskeder

Fra startskærmen skal du trykke på Menu-knappen. Vælg Messages (Beskeder) > New Message (Ny besked). Indtast din besked, og vælg Send (Send). Vælg Private (Privat) eller Group (Gruppe). Indtast et privat-id, eller vælg en gruppe.

Valg af Trunked/Direct Mode Operation

Fra startskærmen skal du trykke på Optns (Valgmuligheder) og derefter vælge Trunked Mode (Trunked tilstand) eller Direct Mode (Direkte tilstand).

Foretagelse af TMO/DMO-gruppeopkald

Gå ind i TMO eller DMO. Fra startskærmen skal du bruge talkgroupknappen eller navigationsknapperne til at fremhæve den ønskede talkgroup. Tryk på Select (Vælg) (hvis konfigureret). Tryk på og hold PTT nede. Vent på taletilladelsestone (hvis konfigureret), og tal. Slip PTT for at lytte.

Foretagelse af TMO/DMO-nødgruppeopkald

Gå ind i TMO eller DMO. Tryk på og hold Emergency (Nød)-knappen nede. Nødalarmen sendes automatisk (hvis konfigureret). Tryk på og hold PTT nede. Vent på taletilladelsestone (hvis konfigureret), og tal. Slip PTT for at lytte.

Hvis du bruger Hot Mic-funktionen, skal du vente på, at beskeden "Emgcy Mic On" vises på displayet, og derefter tale uden at trykke på PTT.

For at forlade nødtilstand skal du trykke på og holde softkeyen Exit (Afslut) nede.

Foretagelse af simpleks private opkald

I DMO: Fra startskærmen skal du ringe et nummer ved hjælp af Software Numeric Keypad (et genvejsikon skal tildeles en funktionsknap eller en navigationsknap - se brugervejledningen for yderligere oplysninger). Tryk på og hold PTT nede for at foretage opkaldet og tale (vent på taletilladelsestone, hvis konfigureret). Slip PTT for at lytte. Tryk på End (Afslut)-knappen for at afslutte opkaldet.

I TMO: Fra startskærmen skal du ringe et nummer ved hjælp af Software Numeric Keypad (et genvejsikon skal tildeles en funktionsknap eller en navigationsknap - se brugervejledningen for yderligere oplysninger). Tryk og slip PTT for at foretage opkaldet. Vent på, at den kaldte part tager telefonen. Når opkaldet er oprettet, skal du trykke på og holde PTT nede for at tale (vent på taletilladelsestone, hvis konfigureret). Slip PTT for at lytte. Tryk på End (Afslut)-knappen for at afslutte opkaldet.

Foretagelse af dupleks private/telefon-/PABX-opkald

Fra startskærmen skal du ringe et nummer ved hjælp af Software Numeric Keypad (et genvejsikon skal tildeles en funktionsknap eller en navigationsknap - se brugervejledningen for yderligere oplysninger). Skift opkaldstype ved at trykke på Ctype. Tryk og slip Send (Send)-knappen. Ringetonen lyder. Den kaldte part svarer. Tryk på End (Afslut)-knappen for at afslutte opkaldet.

For at besvare et indgående opkald skal du trykke på Send (Send)-knappen.

Parring af din radio med Bluetooth-enheder

Fra startskærmen skal du trykke på Menu-knappen og vælge Bluetooth > Add Device (Tilføj enhed).

Fremhæv den ønskede enhed, og vælg Pair (Par). Indtast om nødvendigt en pinkode eller en adgangsnøgle.

Flere oplysninger om radioen

Besøg Motorola Solutions' websted på: http://www.motorolasolutions.com/

Learning Experience Portal

Brugerdokumentation er tilgængelig på: https://learning.motorolasolutions.com/

Juridiske meddelelser om open source-software

Tilgængelig på Customer Programming Software Plus (CPS Plus) DVD.

Dette dokument er beskyttet af ophavsret. Duplikering med henblik på brug af Motorola Solutions-produkter er tilladt i passende omfang. Duplikering til andre formål, ændringer, tilføjelser eller anden behandling af dette dokument er ikke tilladt. Kun dette elektronisk gemte dokument betragtes som originalen. Duplikeringer betragtes kun som kopier. Motorola Solutions, Inc. og dets datterselskaber og tilknyttede selskaber står ikke inde for korrektheden af sådanne typer kopier.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS og det stiliserede M-logo er varemærker eller registrerede varemærker tilhørende Motorola Trademark Holdings, LLC og bruges under licens. Alle andre varemærker tilhører deres respektive ejere.

© 2015 og 2021 Motorola Solutions, Inc. Alle rettigheder forbeholdes.
