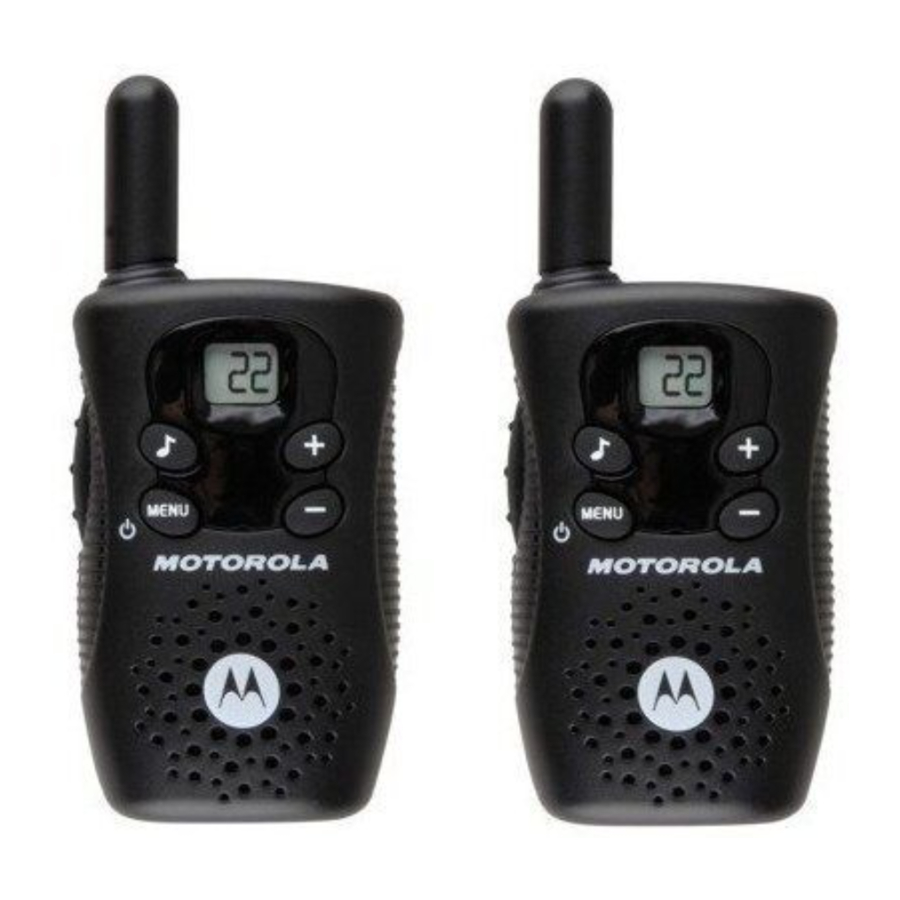

Manual do Rádio Bidirecional Motorola FV150

Informações Gerais e de Segurança

Informações Importantes sobre Operação Segura e Eficiente
Leia estas informações antes de usar seu rádio.
As informações fornecidas neste documento substituem as informações gerais de segurança nos guias do usuário publicados antes de 1º de dezembro de 2002.

Procedimento de Transmissão e Recepção
Seu rádio bidirecional contém um transmissor e um receptor. Para controlar sua exposição e garantir a conformidade com os limites de exposição da população em geral/ambiente não controlado, sempre siga o seguinte procedimento:

• Não transmita por mais de 50% do tempo.
• Para receber chamadas, solte o botão PTT (Push-to-Talk).
• Para transmitir (falar), pressione o botão Push to Talk (PTT).

Transmitir 50% do tempo ou menos é importante porque o rádio gera exposição mensurável à energia de RF apenas durante a transmissão (em termos de conformidade com os padrões de medição).

Exposição à Energia de Radiofrequência
Seu rádio bidirecional Motorola está em conformidade com os seguintes padrões e diretrizes de exposição à energia de RF:

• Comissão Federal de Comunicações dos Estados Unidos, Código de Regulamentações Federais; 47CFR parte 2 subparte J.
• American National Standards Institute (ANSI)/Institute of Electrical and Electronic Engineers (IEEE) C95. 1-1992.
• Institute of Electrical and Electronics Engineers (IEEE) C95. 1-1999 Edition.
• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998.
• Ministry of Health (Canada) Safety Code 6. Limits of Human Exposure to Radiofrequency Electromagnetic Fields in the Frequency Range from 3 KHz to 300 GHz, 1999.
• Australian Communications Authority Radiocommunications (Electromagnetic Radiation—Human Exposure) Standard, 2003.
• ANATEL ANEXO à Resolução nº 303 de 2 de julho de 2002 "Regulamento de limitação da exposição a campos elétricos, magnéticos e eletromagnéticos na faixa de radiofrequência entre 9 KHz e 300GHz" e "Anexo à resolução nº 303 de 2 de julho de 2002".

Para garantir o desempenho ideal do rádio e garantir que a exposição humana à energia eletromagnética de radiofrequência esteja dentro das diretrizes estabelecidas nos padrões acima, sempre siga os seguintes procedimentos.

Operação de Rádio Portátil e Exposição a EME
Cuidados com a Antena
Use apenas a antena fornecida ou uma antena de substituição aprovada. Antenas, modificações ou acessórios não autorizados podem danificar o rádio e violar os regulamentos da FCC.
NÃO segure a antena quando o rádio estiver "EM USO". Segurar a antena afeta seu alcance efetivo.
Operação no Corpo
Para manter a conformidade com as diretrizes de exposição a RF da FCC/Health Canada, se você usar um rádio no corpo ao transmitir, sempre coloque o rádio em um clipe, coldre, estojo ou arnês de corpo fornecido ou aprovado pela Motorola para este produto. O uso de acessórios não aprovados pela Motorola pode exceder as diretrizes de exposição a RF da FCC/Health Canada.
Se você não usar um dos acessórios para uso no corpo fornecidos ou aprovados pela Motorola e não estiver usando o rádio na posição de uso normal, certifique-se de que o rádio e sua antena estejam a pelo menos 1 polegada (2,5 cm) do seu corpo ao transmitir.
Operação de Dados
Se aplicável, ao usar qualquer recurso de dados do rádio com ou sem um cabo acessório, posicione o rádio e sua antena a pelo menos uma polegada (2,5 cm) do corpo.
Acessórios Aprovados
Para obter uma lista de acessórios Motorola aprovados, visite nosso site em www.motorola.com.

Interferência/Compatibilidade Eletromagnética
Nota: Quase todos os dispositivos eletrônicos são suscetíveis a interferência eletromagnética (EMI) se não forem adequadamente blindados, projetados ou configurados para compatibilidade eletromagnética. Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir:

1. Este dispositivo não pode causar interferência prejudicial; e
2. Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.

Instalações
Para evitar interferência eletromagnética e/ou conflitos de compatibilidade, desligue seu rádio em qualquer instalação onde avisos afixados instruam você a fazê-lo. Hospitais ou instalações de saúde podem estar usando equipamentos sensíveis à energia de RF externa.
Aeronaves
Quando instruído a fazê-lo, desligue seu rádio quando estiver a bordo de uma aeronave. Qualquer uso de um rádio deve estar de acordo com os regulamentos aplicáveis ​​de acordo com as instruções da tripulação da companhia aérea.
Dispositivos Médicos – Marca-passos
A Advanced Medical Technology Association recomenda que uma separação mínima de 6 polegadas (15 cm) seja mantida entre um rádio sem fio portátil e um marca-passo. Essas recomendações são consistentes com a pesquisa independente e as recomendações da U.S. Food and Drug Administration.
Pessoas com marca-passos devem:

• SEMPRE mantenha o rádio a mais de 6 polegadas (15 cm) de seu marca-passo quando o rádio estiver LIGADO.
• Não carregue o rádio no bolso do peito.
• Use o ouvido oposto ao marca-passo para minimizar o potencial de interferência.
• Desligue o rádio IMEDIATAMENTE se houver algum motivo para suspeitar que está ocorrendo interferência.

Dispositivos Médicos – Aparelhos Auditivos
Alguns rádios digitais sem fio podem interferir em alguns aparelhos auditivos. No caso de tal interferência, você pode querer consultar o fabricante do seu aparelho auditivo para discutir alternativas.
Dispositivos Médicos – Outros
Se você usar qualquer outro dispositivo médico pessoal, consulte o fabricante do seu dispositivo para determinar se ele está adequadamente blindado contra energia de RF. Seu médico pode ajudá-lo a obter essas informações.

Segurança e Uso Geral ao Dirigir
Verifique as leis e regulamentos sobre o uso de rádios na área onde você dirige e sempre os obedeça. Se você usar seu rádio enquanto dirige, por favor:

• Dê total atenção à direção e à estrada.
• Use a operação mãos-livres, se disponível.
• Saia da estrada e estacione antes de fazer ou atender uma chamada se as condições de direção assim o exigirem.

O uso de um rádio bidirecional durante atividades que exigem concentração pode causar distração ou prejudicar sua capacidade de participar com segurança de tais atividades. Sempre use a tecnologia com segurança.
Não coloque um rádio portátil na área sobre um airbag ou na área de implantação do airbag. Os airbags inflam com grande força. Se um rádio portátil for colocado na área de implantação do airbag e o airbag inflar, o rádio pode ser impulsionado com grande força e causar ferimentos graves aos ocupantes do veículo.
Atmosferas Potencialmente Explosivas
Desligue seu rádio antes de entrar em qualquer área com uma atmosfera potencialmente explosiva. Apenas os tipos de rádio que são especialmente qualificados devem ser usados ​​em áreas como "Intrinsecamente Seguras". Não remova, instale ou carregue baterias nessas áreas. Faíscas em uma atmosfera potencialmente explosiva podem causar uma explosão ou incêndio, resultando em ferimentos corporais ou até mesmo morte.
Nota: As áreas com atmosferas potencialmente explosivas referidas acima incluem áreas de abastecimento, como abaixo dos conveses em barcos, instalações de transferência ou armazenamento de combustível ou produtos químicos, áreas onde o ar contém produtos químicos ou partículas (como grãos, poeira ou pós de metal) e qualquer outra área onde você normalmente seria aconselhado a desligar o motor do seu veículo. Áreas com atmosferas potencialmente explosivas são frequentemente – mas nem sempre – sinalizadas.
Detonadores e Áreas de Detonação
Para evitar possível interferência nas operações de detonação, desligue seu rádio quando estiver perto de detonadores elétricos, em uma área de detonação ou em áreas com a placa "Desligue os rádios bidirecionais". Obedeça a todos os sinais e instruções.

Cuidados Operacionais
Antenas
Não use nenhum rádio portátil que tenha uma antena danificada. Se uma antena danificada entrar em contato com sua pele, pode ocorrer uma pequena queimadura.
Baterias
Todas as baterias podem causar danos materiais e/ou ferimentos corporais, como queimaduras, se um material condutor – como joias, chaves ou correntes de contas – tocar nos terminais expostos. O material condutor pode completar um circuito elétrico (curto-circuito) e ficar bastante quente. Tenha cuidado ao manusear qualquer bateria carregada, principalmente ao colocá-la dentro de um bolso, bolsa ou outro recipiente com objetos de metal.
Tenha cuidado ao remover as baterias. Não use ferramentas afiadas ou condutoras para remover nenhuma dessas baterias.

Botões de Controle

Use para:

• Transmitir tom de chamada

Use Push to Talk para:

• Falar
• Salvar uma configuração

Use para:

• Ligar/desligar o rádio
• Selecionar opções do Menu
• Sair do Menu (quando pressionado enquanto estiver em um Menu)

Use e para:

• Percorrer os menus

Alto-falante

Guia da Tela de Exibição

Scan (Digitalizar)

Volume

Começando

Instalando as Pilhas

Cada rádio usa 3 pilhas alcalinas AAA e emite um bipe quando as pilhas estão fracas.

1. Desligue o rádio.
2. Use uma moeda para abrir a tampa da pilha.
3. Insira as três pilhas alcalinas AAA com polaridade e conforme mostrado no interior.
4. Reposicione a tampa da pilha e pressione para fixar.

Removendo as Três Pilhas Alcalinas AAA

1. Desligue o rádio.
2. Use uma moeda para abrir a tampa da pilha.
3. Remova cuidadosamente cada pilha, retirando-as individualmente.
4. Reposicione a tampa da pilha e pressione para fixar.

Notas

• Tenha cuidado ao remover as pilhas AAA. Não use ferramentas afiadas ou condutoras para remover essas pilhas.
• Remova as pilhas antes de guardar seu rádio por longos períodos de tempo. As pilhas corroem com o tempo e podem causar danos permanentes ao seu rádio.

Anexando e Removendo o Clipe de Cinto
Encaixe o clipe de cinto na fenda na parte superior do rádio e deslize para baixo até que ele se encaixe no lugar.

Para Remover
Aperte a trava de liberação e deslize o clipe para cima e para longe do rádio.

Ligando e Desligando Seu Rádio

1. Para ligar, pressione e segure até que um número de canal apareça e o rádio emita um bipe.
2. Para desligar, pressione e segure até que o visor fique em branco.

Ajustando o Volume

1. Pressione para aumentar ou para diminuir o volume. O nível do volume pisca e "V" é exibido.

Não segure o rádio perto do seu ouvido. Se o volume estiver definido para um nível desconfortável, pode machucar seu ouvido.

Falando e Ouvindo

Para se comunicar, todos os rádios em seu grupo devem estar definidos para o mesmo canal.

1. Para falar, pressione e segure .
2. Quando terminar de falar, solte .

Para máxima clareza, segure o rádio a cinco a sete centímetros da sua boca e fale diretamente no microfone. Não cubra o microfone enquanto fala.
Nota: Este rádio não possui Códigos Eliminadores de Interferência. Para se comunicar com rádios que usam Códigos Eliminadores de Interferência, o Código Eliminador de Interferência deve ser definido como 0.

Alcance de Conversa
Seu rádio foi projetado para maximizar o desempenho e melhorar o alcance de transmissão. Não use os rádios a menos de um metro e meio de distância.

Botão Monitor
Use este recurso para ver se há alguém no canal que você selecionou.

1. Pressione rapidamente três vezes para verificar a atividade do canal.
2. Quando terminar de ouvir, pressione para confirmar ou para continuar a configuração.

Nota: O monitor irá expirar após cinco segundos se ou não for pressionado.

Temporizador de Tempo Limite de Pressione para Falar
Para evitar transmissões acidentais e economizar a vida útil da bateria, o rádio emite um tom de aviso contínuo e para de transmitir se você pressionar por 60 segundos contínuos.

Opções de Menu

Selecionando o Canal
Seu rádio tem 22 canais.

1. Com o rádio ligado, pressione . O canal atual pisca.
2. Pressione ou e selecione um canal.
3. Pressione para confirmar sua seleção ou para continuar a configuração.

Canais e Frequências

Transmitindo Tons de Chamada
Para transmitir seu tom de chamada para outros rádios definidos para o mesmo canal que seu rádio, pressione .
Nota: Para receber o tom de chamada, os rádios que usam Códigos Eliminadores de Interferência devem ser definidos como 0.

Recursos Especiais

Alerta de Bateria Fraca
Quando a bateria está vazia, o rádio emite um bipe periodicamente após soltar .

Tom de Confirmação de Fala
Seu rádio transmite um tom único quando você termina de transmitir. É como dizer "Roger" ou "Câmbio" para informar aos outros que você terminou de falar.

Scan (Digitalizar)
Encontra facilmente o canal do seu grupo, pesquisando todos os canais por atividade.

1. Pressione duas vezes até que e Y ou – piscando sejam exibidos.
2. Pressione qualquer um dos
   até que Y seja exibido para ligar a digitalização
   até que – seja exibido para desligar a digitalização
3. Pressione para confirmar.

Quando o rádio detecta atividade no canal, ele para de digitalizar e você ouve a transmissão. Para responder, pressione dentro de 5 segundos.

Para Mais Informações
Para mais informações, você pode ligar para a Motorola no número 1-800-638-5119 (EUA e Canadá), ou enviar um e-mail para giantintl@callcenter.com ou nos visitar na Internet em www.motorola.com.

Referências

• http://www.motorola.com
