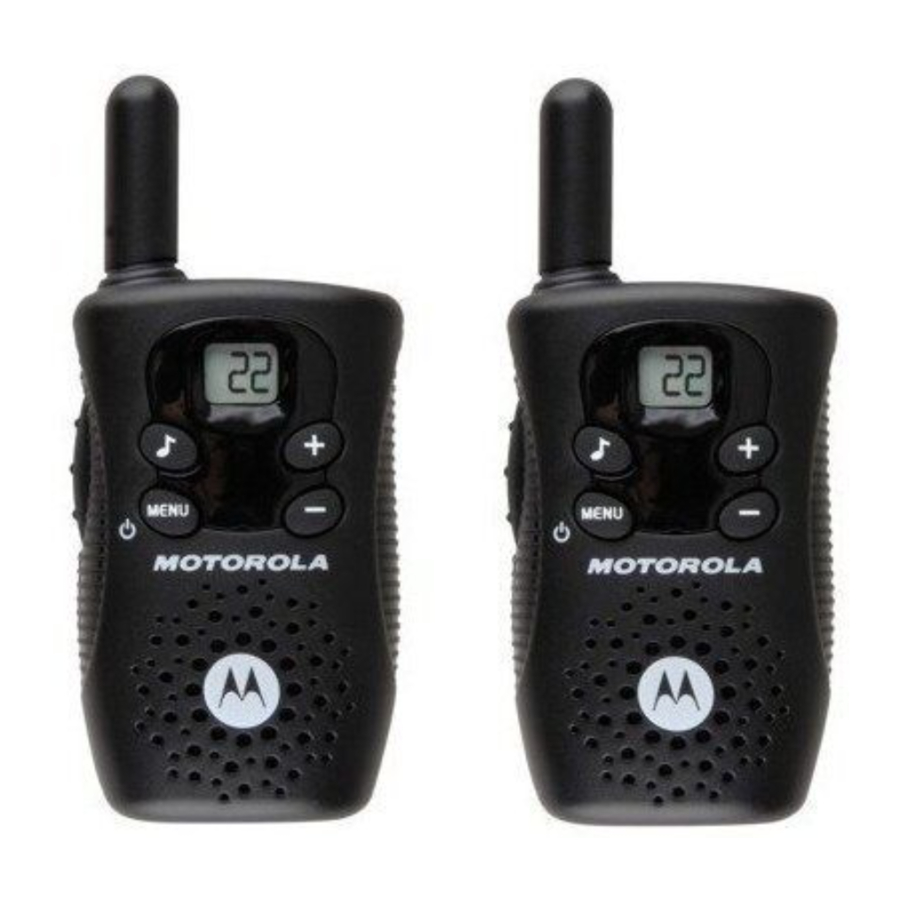

Motorola FV150 - Buku Manual Radio Dua Arah

Informasi Keselamatan dan Umum

Informasi Penting tentang Pengoperasian yang Aman dan Efisien
Baca Informasi Ini Sebelum Menggunakan Radio Anda.
Informasi yang disediakan dalam dokumen ini menggantikan informasi keselamatan umum dalam panduan pengguna yang diterbitkan sebelum 1 Desember 2002.

Prosedur Mengirim dan Menerima
Radio dua arah Anda berisi pemancar dan penerima. Untuk mengontrol paparan Anda dan memastikan kepatuhan terhadap batas paparan lingkungan umum/tidak terkontrol, selalu patuhi prosedur berikut:

• Jangan mengirim lebih dari 50% waktu.
• Untuk menerima panggilan, lepaskan tombol PTT (Push to Talk).
• Untuk mengirim (berbicara), tekan tombol Push to Talk (PTT).

Mengirim 50% waktu, atau kurang, penting karena radio menghasilkan paparan energi RF terukur hanya saat mengirim (dalam hal mengukur kepatuhan standar).

Paparan Energi Frekuensi Radio
Radio dua arah Motorola Anda mematuhi standar dan pedoman paparan energi RF berikut:

• Komisi Komunikasi Federal Amerika Serikat, Kode Peraturan Federal; 47CFR bagian 2 sub-bagian J.
• American National Standards Institute (ANSI)/Institute of Electrical and Electronic Engineers (IEEE) C95. 1-1992.
• Institute of Electrical and Electronics Engineers (IEEE) C95. 1-1999 Edisi.
• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998.
• Ministry of Health (Canada) Safety Code 6. Batas Paparan Manusia terhadap Medan Elektromagnetik Frekuensi Radio dalam Rentang Frekuensi dari 3 KHz hingga 300 GHz, 1999.
• Australian Communications Authority Radiocommunications (Electromagnetic Radiation—Human Exposure) Standard, 2003.
• ANATEL ANNEX untuk Resolusi No. 303 tanggal 2 Juli 2002 "Peraturan pembatasan paparan terhadap medan listrik, magnet, dan elektromagnetik dalam rentang frekuensi radio antara 9 KHz dan 300GHz" dan "Lampiran untuk resolusi #303 dari 2 Juli 2002".

Untuk memastikan kinerja radio yang optimal dan memastikan paparan manusia terhadap energi elektromagnetik frekuensi radio berada dalam pedoman yang ditetapkan dalam standar di atas, selalu patuhi prosedur berikut.

Pengoperasian Radio Portabel dan Paparan EME
Perawatan Antena
Gunakan hanya antena pengganti yang disertakan atau disetujui. Antena, modifikasi, atau lampiran yang tidak sah dapat merusak radio dan dapat melanggar peraturan FCC.
JANGAN memegang antena saat radio "DIGUNAKAN." Memegang antena memengaruhi jangkauan efektifnya.
Pengoperasian dengan Dipakai di Badan
Untuk mempertahankan kepatuhan terhadap pedoman paparan RF FCC/Health Canada jika Anda mengenakan radio di tubuh Anda saat mengirim, selalu tempatkan radio di klip, sarung, wadah, atau sabuk badan yang disediakan atau disetujui Motorola untuk produk ini. Penggunaan aksesori yang tidak disetujui Motorola dapat melebihi pedoman paparan RF FCC/Health Canada.
Jika Anda tidak menggunakan salah satu aksesori yang dikenakan di badan yang disediakan atau disetujui Motorola dan tidak menggunakan radio yang dipegang dalam posisi penggunaan normal, pastikan radio dan antenanya berjarak setidaknya 1 inci (2,5 cm) dari tubuh Anda saat mengirim.
Operasi Data
Jika berlaku, saat menggunakan fitur data apa pun dari radio dengan atau tanpa kabel aksesori, posisikan radio dan antenanya setidaknya satu inci (2,5 cm) dari tubuh.
Aksesori yang Disetujui
Untuk daftar aksesori Motorola yang disetujui, kunjungi situs Web kami di www.motorola.com.

Interferensi/Kompatibilitas Elektromagnetik
Catatan: Hampir setiap perangkat elektronik rentan terhadap interferensi elektromagnetik (EMI) jika tidak terlindungi dengan baik, dirancang, atau dikonfigurasi untuk kompatibilitas elektromagnetik. Perangkat ini mematuhi Bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua kondisi berikut:

1. Perangkat ini tidak boleh menyebabkan interferensi berbahaya; dan
2. Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

Fasilitas
Untuk menghindari interferensi elektromagnetik dan/atau konflik kompatibilitas, matikan radio Anda di fasilitas mana pun yang memasang pemberitahuan yang menginstruksikan Anda untuk melakukannya. Rumah sakit atau fasilitas perawatan kesehatan mungkin menggunakan peralatan yang sensitif terhadap energi RF eksternal.
Pesawat Terbang
Saat diinstruksikan untuk melakukannya, matikan radio Anda saat berada di dalam pesawat. Setiap penggunaan radio harus sesuai dengan peraturan yang berlaku sesuai instruksi awak maskapai.
Perangkat Medis – Alat Pacu Jantung
Advanced Medical Technology Association merekomendasikan agar jarak minimum 6 inci (15 cm) dipertahankan antara radio nirkabel genggam dan alat pacu jantung. Rekomendasi ini konsisten dengan penelitian independen oleh dan rekomendasi dari U.S. Food and Drug Administration.
Orang dengan alat pacu jantung harus:

• SELALU menjaga radio lebih dari 6 inci (15 cm) dari alat pacu jantung mereka saat radio dalam keadaan HIDUP.
• Tidak membawa radio di saku dada.
• Gunakan telinga yang berlawanan dengan alat pacu jantung untuk meminimalkan potensi interferensi.
• Segera matikan radio jika ada alasan untuk mencurigai bahwa interferensi sedang terjadi.

Perangkat Medis – Alat Bantu Dengar
Beberapa radio nirkabel digital dapat mengganggu beberapa alat bantu dengar. Jika terjadi interferensi semacam itu, Anda mungkin ingin berkonsultasi dengan produsen alat bantu dengar Anda untuk membahas alternatif.
Perangkat Medis – Lainnya
Jika Anda menggunakan perangkat medis pribadi lainnya, konsultasikan dengan produsen perangkat Anda untuk menentukan apakah perangkat tersebut terlindungi secara memadai dari energi RF. Dokter Anda mungkin dapat membantu Anda mendapatkan informasi ini.

Keselamatan dan Penggunaan Umum Saat Mengemudi
Periksa undang-undang dan peraturan mengenai penggunaan radio di area tempat Anda mengemudi, dan selalu patuhi mereka. Jika Anda menggunakan radio Anda saat mengemudi, mohon:

• Berikan perhatian penuh pada mengemudi dan jalan.
• Gunakan operasi hands-free (bebas genggam), jika tersedia.
• Menepi dan parkir sebelum membuat atau menjawab panggilan jika kondisi mengemudi membutuhkannya.

Penggunaan radio dua arah saat terlibat dalam aktivitas yang membutuhkan konsentrasi dapat menyebabkan gangguan atau merusak kemampuan Anda untuk berpartisipasi dengan aman dalam aktivitas tersebut. Selalu gunakan teknologi dengan aman.
Jangan letakkan radio portabel di area di atas kantung udara atau di area penyebaran kantung udara. Kantung udara mengembang dengan kekuatan besar. Jika radio portabel ditempatkan di area penyebaran kantung udara dan kantung udara mengembang, radio dapat terdorong dengan kekuatan besar dan menyebabkan cedera serius pada penumpang kendaraan.
Atmosfer yang Berpotensi Meledak
Matikan radio Anda sebelum memasuki area mana pun dengan atmosfer yang berpotensi meledak. Hanya jenis radio yang memenuhi syarat khusus yang boleh digunakan di area seperti "Intrinsically Safe (Aman Secara Intrinsik)." Jangan melepas, memasang, atau mengisi daya baterai di area tersebut. Percikan api di atmosfer yang berpotensi meledak dapat menyebabkan ledakan atau kebakaran yang mengakibatkan cedera tubuh atau bahkan kematian.
Catatan: Area dengan atmosfer yang berpotensi meledak yang disebutkan di atas termasuk area pengisian bahan bakar seperti di bawah dek di perahu, fasilitas transfer atau penyimpanan bahan bakar atau bahan kimia, area di mana udara mengandung bahan kimia atau partikel (seperti biji-bijian, debu, atau bubuk logam) dan area lain mana pun di mana Anda biasanya disarankan untuk mematikan mesin kendaraan Anda. Area dengan atmosfer yang berpotensi meledak seringkali—tetapi tidak selalu—dipasang.
Tutup Peledakan dan Area
Untuk menghindari kemungkinan interferensi dengan operasi peledakan, matikan radio Anda saat Anda berada di dekat tutup peledakan listrik, di area peledakan, atau di area yang dipasang "Matikan radio dua arah." Patuhi semua tanda dan instruksi.

Perhatian Operasional
Antena
Jangan gunakan radio portabel apa pun yang memiliki antena yang rusak. Jika antena yang rusak bersentuhan dengan kulit Anda, luka bakar ringan dapat terjadi.
Baterai
Semua baterai dapat menyebabkan kerusakan properti dan/atau cedera tubuh seperti luka bakar jika bahan konduktif—seperti perhiasan, kunci, atau rantai manik-manik—menyentuh terminal yang terbuka. Bahan konduktif dapat menyelesaikan sirkuit listrik (korsleting) dan menjadi sangat panas. Berhati-hatilah dalam menangani baterai yang terisi daya, terutama saat meletakkannya di dalam saku, dompet, atau wadah lain dengan benda logam.
Berhati-hatilah saat melepas baterai. Jangan gunakan alat tajam atau konduktif untuk melepas salah satu baterai ini.

Tombol Kontrol

Gunakan untuk:

• Mengirim nada panggil

Gunakan Push to Talk (PTT) untuk:

• Berbicara
• Menyimpan pengaturan

Gunakan untuk:

• Menghidupkan/mematikan radio
• Memilih opsi Menu
• Keluar dari Menu (saat ditekan saat berada di Menu)

Gunakan dan untuk:

• Menggulir melalui menu

Speaker

Panduan Layar Tampilan

Pindai (Scan)

Volume

Memulai

Memasang Baterai

Setiap radio menggunakan 3 baterai alkaline AAA dan berbunyi bip saat baterai lemah.

1. Matikan radio.
2. Gunakan koin untuk membuka penutup baterai.
3. Masukkan tiga baterai alkaline AAA dengan dan polaritas seperti yang ditunjukkan di dalam.
4. Posisikan kembali penutup baterai dan tekan ke bawah untuk mengamankan.

Melepas Tiga Baterai Alkaline AAA

1. Matikan radio.
2. Gunakan koin untuk membuka penutup baterai.
3. Lepaskan setiap baterai secara perlahan dengan mengeluarkan setiap baterai satu per satu.
4. Posisikan kembali penutup baterai dan tekan ke bawah untuk mengamankan.

Catatan

• Berhati-hatilah saat melepas baterai AAA. Jangan gunakan alat tajam atau konduktif untuk melepas baterai ini.
• Lepaskan baterai sebelum menyimpan radio Anda untuk jangka waktu yang lama. Baterai dapat berkarat seiring waktu dan dapat menyebabkan kerusakan permanen pada radio Anda.

Memasang dan Melepas Klip Sabuk
Kaitkan klip sabuk ke dalam takik di bagian atas radio dan geser ke bawah hingga berbunyi klik di tempatnya.

Untuk Melepas
Peras kait pelepas bersama-sama dan geser klip ke atas dan menjauh dari radio.

Menghidupkan dan Mematikan Radio Anda

1. Untuk menghidupkan, tekan dan tahan hingga nomor saluran muncul dan radio berbunyi bip.
2. Untuk mematikan, tekan dan tahan hingga layar menjadi kosong.

Mengatur Volume

1. Tekan untuk menambah atau untuk mengurangi volume. Tingkat volume berkedip dan "V" ditampilkan.

Jangan pegang radio terlalu dekat dengan telinga Anda. Jika volume diatur ke tingkat yang tidak nyaman, itu bisa melukai telinga Anda.

Berbicara dan Mendengarkan

Untuk berkomunikasi, semua radio di grup Anda harus diatur ke saluran yang sama.

1. Untuk berbicara, tekan dan tahan .
2. Saat Anda selesai berbicara, lepaskan .

Untuk kejelasan maksimum, pegang radio dua hingga tiga inci dari mulut Anda dan berbicara langsung ke mikrofon. Jangan menutupi mikrofon saat berbicara.
Catatan: Radio ini tidak memiliki Kode Penghilang Interferensi. Untuk berkomunikasi dengan radio yang menggunakan Kode Penghilang Interferensi, Kode Penghilang Interferensi harus diatur ke 0.

Jangkauan Bicara
Radio Anda dirancang untuk memaksimalkan kinerja dan meningkatkan jangkauan transmisi. Jangan gunakan radio lebih dekat dari lima kaki.

Tombol Monitor
Gunakan fitur ini untuk melihat apakah ada orang di saluran yang telah Anda pilih.

1. Tekan sebentar tiga kali untuk memeriksa aktivitas saluran.
2. Saat Anda selesai mendengarkan, tekan untuk mengonfirmasi atau untuk melanjutkan pengaturan.

Catatan: Monitor akan habis waktu setelah lima detik jika atau tidak ditekan.

Pemicu Bicara Pengatur Waktu Habis
Untuk mencegah transmisi yang tidak disengaja dan menghemat masa pakai baterai, radio memancarkan nada peringatan terus menerus dan berhenti mengirim jika Anda menekan selama 60 detik terus menerus.

Opsi Menu

Memilih Saluran
Radio Anda memiliki 22 saluran.

1. Dengan radio menyala, tekan . Saluran saat ini berkedip.
2. Tekan atau dan pilih saluran.
3. Tekan untuk mengonfirmasi pilihan Anda atau untuk melanjutkan pengaturan.

Saluran dan Frekuensi

Mengirim Nada Panggil
Untuk mengirim nada panggil Anda ke radio lain yang diatur ke saluran yang sama dengan radio Anda, tekan .
Catatan: Untuk menerima nada panggil, radio yang menggunakan Kode Penghilang Interferensi harus diatur ke 0.

Fitur Khusus

Peringatan Baterai Lemah
Saat baterai kosong, radio berbunyi secara berkala setelah melepaskan .

Nada Konfirmasi Bicara
Radio Anda mengirimkan nada unik saat Anda selesai mengirim. Ini seperti mengatakan "Roger" atau "Selesai" untuk memberi tahu orang lain bahwa Anda sudah selesai berbicara.

Pindai
Dengan mudah menemukan saluran grup Anda dengan mencari semua saluran untuk aktivitas.

1. Tekan dua kali hingga dan Y berkedip atau – ditampilkan.
2. Tekan salah satu
   hingga Y ditampilkan untuk mengaktifkan pemindaian
   hingga – ditampilkan untuk mematikan pemindaian
3. Tekan untuk mengonfirmasi.

Saat radio mendeteksi aktivitas saluran, radio berhenti memindai dan Anda mendengar transmisi. Untuk merespons, tekan dalam 5 detik.

Untuk Informasi Lebih Lanjut
Untuk informasi lebih lanjut, Anda dapat menghubungi Motorola di 1-800-638-5119 (AS dan Kanada), atau kirim email kepada kami di giantintl@callcenter.com atau kunjungi kami di Internet di www.motorola.com.
