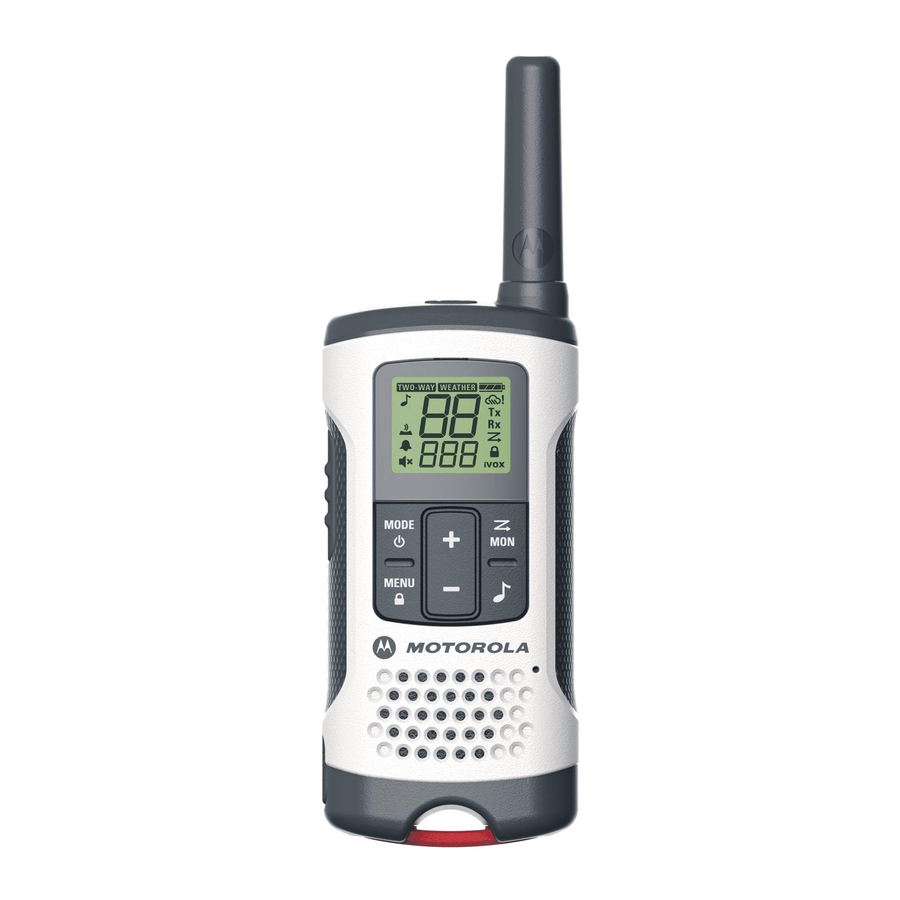

Motorola TALKABOUT Seri T2xx - Instruksi Radio Dua Arah

Tombol Kontrol

Panduan Layar Tampilan

	Nada Panggil		Meteran Baterai
	Nada Tombol		Peringatan Cuaca
	Nada Roger		Status (mengirim/menerima)
	Bisukan (Mute)		Pindai (Scan)
	iVOX / VOX		Kunci (Lock)

Memulai

Memasang Baterai
Buang label pengecer (terlepas di salah satu kompartemen baterai), sebelum memasang baterai.
Setiap radio dapat menggunakan 1 paket baterai isi ulang NiMH atau 3 baterai alkaline AA dan berbunyi bip saat baterai lemah.

Memasang Paket Baterai Isi Ulang NiMH (Aksesori Opsional)

1. Lepaskan klip sabuk.
2. Dengan bagian belakang radio menghadap Anda, angkat kait penutup baterai ke atas dan lepaskan penutupnya.
3. Masukkan paket baterai NiMH dengan mengikuti instruksi pada paket baterai. (Pita harus berada di bawah paket baterai dan harus melilit sisi kanan paket agar mudah dilepas).
4. Tutup penutup baterai dengan kuat.

Memasang Tiga Baterai Alkaline AA

1. Lepaskan klip sabuk.
2. Dengan bagian belakang radio menghadap Anda, angkat kait penutup baterai ke atas dan lepaskan penutupnya.
3. Masukkan tiga baterai Alkaline AA dengan polaritas + dan – seperti yang ditunjukkan di dalam. (Pita harus berada di bawah baterai alkaline AA dan harus melilit sisi kanan baterai).
4. Tutup penutup baterai dengan kuat.

Meteran Baterai Radio
Ikon baterai radio menunjukkan tingkat pengisian baterai, dari penuh hingga kosong . Ketika radio memiliki satu segmen tersisa, radio berbunyi secara berkala atau setelah melepaskan tombol PTT (Peringatan Baterai Lemah).

Melepas Paket Baterai NiMH

1. Matikan radio.
2. Dengan bagian belakang radio menghadap Anda, angkat kait penutup baterai ke atas dan lepaskan penutupnya.
3. Lepaskan paket baterai NiMH dengan menarik pita yang terpasang pada radio.
4. Tutup penutup baterai dengan kuat.

Melepas Tiga Baterai Alkaline AA

1. Matikan radio.
2. Dengan bagian belakang radio menghadap Anda, angkat kait penutup baterai ke atas dan lepaskan penutupnya.
3. Lepaskan setiap baterai alkaline dengan hati-hati dengan menarik pita yang terpasang pada radio.
4. Tutup penutup baterai dengan kuat.

Catatan:

• Berhati-hatilah saat melepas baterai NiMH atau AA. Jangan gunakan alat tajam atau konduktif untuk melepas salah satu baterai ini.
• Lepaskan baterai sebelum menyimpan radio Anda untuk jangka waktu yang lama. Baterai berkarat seiring waktu dan dapat menyebabkan kerusakan permanen pada radio Anda.

Pemeliharaan Kapasitas Baterai

1. Isi daya baterai NiMH sekali setiap 3 bulan saat tidak digunakan.
2. Sebelum menempatkan radio di penyimpanan, lepaskan baterai.
3. Simpan baterai NiMH pada suhu antara -20°C hingga 35°C dan dalam kelembaban rendah. Hindari kondisi lembab dan bahan korosif.

Menggunakan Pengisi Daya Micro-USB
Pengisi daya micro-USB adalah port praktis yang memungkinkan Anda mengisi daya paket baterai NiMH dengan nyaman.

1. Pastikan radio Anda dalam keadaan MATI.
2. Colokkan kabel micro-USB ke port pengisian daya micro-USB pada radio Anda.
3. Hubungkan pengisi daya USB ke stopkontak dinding yang dekat dan mudah diakses.
4. Baterai kosong akan terisi penuh dalam 12 jam.
5. Meteran baterai pada LCD akan bergerak untuk menunjukkan bahwa baterai sedang diisi daya.

Catatan:

• Saat berpindah antara suhu panas dan dingin, jangan mengisi daya paket baterai NiMH sampai suhu baterai menyesuaikan (biasanya sekitar 20 menit).
• Untuk masa pakai baterai yang optimal, lepaskan radio dari pengisi daya dalam waktu 16 jam. Jangan menyimpan radio saat terhubung ke pengisi daya.

Memasang dan Melepas Klip Sabuk

1. Pasang klip sabuk ke bagian belakang radio hingga klip berbunyi klik pada tempatnya.
2. Pasang klip sabuk ke saku atau tali sabuk hingga klip berbunyi klik pada tempatnya.

Untuk Melepas

1. Tekan tab pelepas di bagian atas klip sabuk untuk melepaskan kait.
2. Tarik klip sabuk menjauh dari bagian belakang radio.

Menghidupkan dan Mematikan Radio Anda

1. Tekan dan tahan tombol untuk menghidupkan/mematikan radio Anda. Dalam posisi ON (hidup), radio berbunyi dan secara singkat menampilkan semua ikon fitur yang tersedia di radio.
2. Layar tampilan kemudian menunjukkan saluran, kode, dan semua fitur yang diaktifkan saat ini. Radio dalam mode Dua Arah.

Mengatur Volume
Tekan dan tahan selama tiga detik untuk mendengarkan tingkat volume.

1. Pertama tekan atau untuk memicu perubahan volume. Anda akan melihat tingkat volume saat ini di layar.
2. Tekan untuk meningkatkan volume. Tekan untuk mengurangi volume.
3. Ketika volume mencapai level 0, ikon bisu (mute) muncul secara permanen di layar.

Jangan memegang radio terlalu dekat dengan telinga Anda. Jika volume diatur ke tingkat yang tidak nyaman, itu bisa menyakiti telinga Anda.

Opsi Menu

Memilih Saluran
Setiap model negara memiliki jumlah saluran dan frekuensi yang berbeda. Lihat tabel "Saluran dan Frekuensi" di halaman sebaliknya untuk detailnya.

1. Saat radio menyala, tekan sekali hingga nomor saluran mulai berkedip.
2. Tekan atau dan pilih saluran yang tidak digunakan atau sepi. Penekanan yang lebih lama pada atau memungkinkan Anda menggulir saluran dengan cepat.
3. Tekan tombol PTT untuk menyimpan pengaturan saluran dan keluar dari menu atau untuk melanjutkan pengaturan.

Untuk mengatur kode untuk saluran:

1. Tekan dua kali hingga kode mulai berkedip.
2. Tekan atau untuk memilih kode.
3. Tekan tombol PTT untuk menyimpan pengaturan kode dan keluar dari menu atau untuk melanjutkan pengaturan.

Anda dapat mengatur kode yang berbeda untuk setiap saluran menggunakan prosedur ini. Penekanan yang lebih lama pada atau memungkinkan Anda menggulir Kode Interferensi dengan cepat sehingga Anda dapat dengan cepat mencapai kode yang Anda inginkan.
Catatan: Pada radio yang menggunakan Kode Penghilang Interferensi, kode harus diatur ke 0 untuk berkomunikasi dengan radio yang tidak memiliki Kode Penghilang Interferensi. Pilih 0 untuk "tidak ada nada, tidak ada kode" pada tampilan radio Anda.

Mengatur dan Mentransmisikan Nada Panggil
Radio Anda dapat mentransmisikan nada panggil yang berbeda ke radio lain di grup Anda sehingga Anda dapat memberi tahu mereka bahwa Anda ingin berbicara. Radio Anda memiliki 20 nada panggil untuk dipilih.

Untuk mengatur nada panggil:

1. Tekan tiga kali hingga muncul. Pengaturan nada panggil saat ini akan berkedip.
2. Tekan atau untuk mengubah dan mendengar nada panggil.
3. Tekan tombol PTT untuk mengatur nada panggil baru dan keluar dari menu atau untuk melanjutkan pengaturan.

Untuk mentransmisikan nada panggil Anda ke radio lain yang diatur ke saluran dan Kode Penghilang Interferensi yang sama dengan radio Anda, tekan .
Catatan: Mengatur panggilan ke OFF (mati) menonaktifkan fitur nada panggil.

Penggunaan Bebas Genggam Tanpa Aksesori ()
Catatan: Fitur iVOX tidak tersedia pada model T200.
Anda dapat menggunakan fitur untuk mentransmisikan bebas genggam tanpa memerlukan aksesori headset apa pun. Setelah dihidupkan, radio mendeteksi suara Anda dan mentransmisikan saat Anda berbicara ke mikrofon internal.

1. Tekan empat kali hingga muncul di layar. Pengaturan saat ini akan berkedip.
2. Tekan atau untuk memilih Off (mati) atau mengatur sensitivitas L1, L2 atau L3.
3. Tekan tombol PTT untuk mengatur dan keluar dari menu atau untuk melanjutkan pengaturan.

Penggunaan Bebas Genggam dengan Aksesori ()
Catatan: Fitur VOX tidak tersedia pada model T200.
Anda dapat mentransmisikan bebas genggam lebih andal dengan menggunakan aksesori headset opsional. Setelah dihidupkan, radio mendeteksi suara Anda dan mentransmisikan saat Anda berbicara. Banyak aksesori (dijual terpisah) tersedia untuk radio Anda. Untuk informasi lebih lanjut, kunjungi situs web kami di www.motorolasolutions.com/TalkaboutAccessories atau hubungi layanan pelanggan.

1. Colokkan aksesori ke port aksesori. Tekan empat kali hingga muncul di layar. Pengaturan saat ini akan berkedip.
2. Tekan atau untuk memilih Off (mati) atau mengatur sensitivitas L1, L2 atau L3.
3. Tekan tombol PTT untuk mengatur dan keluar dari menu atau melanjutkan pengaturan.
4. Kecilkan volume sebelum meletakkan aksesori di kepala atau di telinga Anda.
5. Untuk mematikan , cukup lepaskan aksesori.
6. Saat aksesori terhubung, hanya mikrofon aksesori yang berfungsi. Menekan PTT pada radio juga akan memungkinkan pengguna untuk mentransmisikan melalui mikrofon aksesori.

Catatan: Ada jeda singkat antara waktu Anda mulai berbicara dan saat radio mentransmisikan. Ada jeda singkat sebelum transmisi selesai.

Mengatur Tingkat Sensitivitas Saat dalam Mode /
Menyesuaikan tingkat sensitivitas radio membantu meminimalkan kemungkinan suara yang tidak diinginkan memicu transmisi dan membantu radio menangkap suara yang lembut.
L3 = Sensitivitas Tinggi untuk lingkungan yang tenang
L2 = Sensitivitas Sedang untuk sebagian besar lingkungan
L1 = Sensitivitas Rendah untuk lingkungan yang bising

Nada Tombol
Anda dapat mengaktifkan atau menonaktifkan nada tombol speaker. Anda akan mendengar nada tombol setiap kali tombol ditekan.

1. Tekan lima kali (empat kali pada model T200) hingga muncul. Pengaturan saat ini On/Off (hidup/mati) akan berkedip.
2. Tekan atau untuk menghidupkan (On) atau mematikan (Off).
3. Tekan tombol PTT untuk mengonfirmasi dan keluar dari menu atau melanjutkan pengaturan.
   Catatan: Saat fitur nada tombol mati, berikut ini tidak dinonaktifkan:

• Nada peringatan batas waktu transmisi
• Nada panggil
• Nada peringatan baterai lemah atau
• Nada konfirmasi bicara yang ditransmisikan

Mentransmisikan Nada Konfirmasi Bicara
Anda dapat mengatur radio Anda untuk mentransmisikan nada unik saat Anda selesai mentransmisikan. Ini seperti mengatakan "Roger" atau "Selesai" untuk memberi tahu orang lain bahwa Anda sudah selesai berbicara.

1. Saat radio menyala, tekan enam kali (lima kali pada model T200) hingga muncul. Pengaturan saat ini On/ Off (hidup/mati) berkedip.
2. Tekan atau untuk menghidupkan (On) atau mematikan (Off).
3. Tekan tombol PTT untuk mengatur dan keluar dari menu.

Fitur Khusus

Kunci Tombol
Untuk menghindari perubahan pengaturan radio Anda secara tidak sengaja:

1. Tekan dan tahan hingga ditampilkan.
2. Saat dalam mode kunci, Anda dapat menghidupkan dan mematikan radio, menyesuaikan volume, menerima, mentransmisikan, mengirim nada panggil, dan memantau saluran. Semua fungsi lainnya terkunci.
3. Untuk membuka kunci radio, tekan dan tahan hingga tidak lagi ditampilkan.

Memindai Saluran
Gunakan pemindaian untuk mencari semua saluran untuk transmisi dari pihak yang tidak dikenal, untuk menemukan seseorang di grup Anda yang secara tidak sengaja mengubah saluran, atau untuk dengan cepat menemukan saluran yang tidak digunakan untuk penggunaan Anda sendiri.
Untuk memulai Pemindaian:

1. Tekan sebentar tombol . Pemindaian akan muncul di layar dan radio akan mulai menggulir melalui kombinasi saluran dan kode.
2. Saat radio mendeteksi aktivitas saluran yang cocok dengan kombinasi saluran dan kode, radio berhenti menggulir dan Anda dapat mendengar transmisi.
3. Untuk merespons dan berbicara dengan orang yang mentransmisikan, tekan tombol PTT dalam waktu lima detik setelah akhir transmisi.
4. Radio akan melanjutkan menggulir melalui saluran lima detik setelah akhir aktivitas yang diterima.
5. Untuk menghentikan pemindaian, tekan sebentar tombol.

Catatan Pemindaian:

1. Jika Anda menekan tombol PTT saat radio menggulir melalui saluran yang tidak aktif, transmisi akan berada di "saluran rumah". Pemindaian akan dilanjutkan lima detik setelah akhir transmisi Anda. Anda dapat menekan tombol untuk menghentikan pemindaian kapan saja.
2. Jika radio berhenti pada transmisi yang tidak diinginkan, Anda dapat segera melanjutkan pemindaian dengan menekan sebentar atau .
3. Jika radio berulang kali berhenti pada transmisi yang tidak diinginkan, Anda dapat sementara menghapus saluran tersebut dari daftar pemindaian dengan menekan dan menahan atau selama tiga detik. Anda dapat menghapus lebih dari satu saluran dengan cara ini.
4. Untuk memulihkan saluran yang dihapus ke daftar pemindaian, matikan radio lalu hidupkan kembali, atau keluar dan masuk kembali ke mode pemindaian dengan menekan .
5. Anda tidak dapat menghapus saluran rumah dari daftar pemindaian.

Penerima Cuaca

Catatan: Fitur cuaca tidak tersedia pada model T200. Fitur cuaca tersedia pada model T260 yang dirancang untuk digunakan di Amerika Serikat dan Kanada.

Radio Anda dapat menyetel ke siaran oleh Administrasi Kelautan dan Atmosfer Nasional Amerika Serikat (NOAA) Weather Radio dan Environment Canada Weather Radio. Anda dapat mendengarkan saluran cuaca (lihat tabel "Saluran dan Frekuensi Cuaca" untuk detailnya) atau mengatur radio Anda untuk memberi tahu Anda tentang siaran cuaca darurat yang mengganggu siaran rutin. Saat Anda mendengarkan saluran cuaca, Anda tidak dapat menggunakan radio Anda dalam mode pemindaian atau untuk komunikasi dua arah. Baik NOAA maupun Environment Canada memiliki pemancar yang berlokasi di seluruh Amerika Serikat dan Kanada. Pemancar ini menyiarkan peringatan, perkiraan, dan informasi lainnya 24 jam sehari.

Catatan: Stasiun radio cuaca NOAA ditugaskan untuk mencakup area tertentu dan layanan mungkin terbatas. Silakan periksa dengan kantor cuaca setempat Anda untuk frekuensi dan detailnya atau kunjungi www.weather.gov/nwr di AS untuk melihat pemancar yang sesuai untuk wilayah Anda. Penggunaan logo NOAA tidak memberikan dukungan atau dukungan tersirat oleh National Weather Service dari NOAA, juga penggunaan logo Weatheradio tidak memberikan dukungan atau dukungan tersirat oleh Environment Canada.

Memasuki Mode Cuaca

1. Dari mode dua arah, tekan untuk masuk ke mode cuaca .

Mengatur Saluran Cuaca
Radio Anda menerima frekuensi cuaca:

1. Dalam mode cuaca, tekan satu kali hingga nomor saluran cuaca berkedip.
2. Tekan atau untuk memilih saluran yang sesuai dengan penerimaan yang baik di wilayah Anda.
3. Tekan tombol PTT untuk mengatur dan keluar dari menu atau lanjutkan pengaturan peringatan cuaca.

Mengatur Peringatan Cuaca
Radio Anda dapat diatur untuk merespons pesan darurat Radio Cuaca NOAA. Nada alarm khusus membunyikan peringatan dan menyalakan penerima cuaca untuk memberi Anda informasi cuaca dan darurat segera.

1. Dalam mode cuaca tekan dua kali hingga ditampilkan.
2. Tekan atau untuk memilih On/Off (Hidup/Mati).
3. Tekan tombol PTT atau untuk keluar dari pengaturan menu cuaca.
4. Tekan untuk kembali ke mode dua arah. Jika Anda mengaktifkan Peringatan Cuaca dan kembali ke mode dua arah akan ditampilkan.

Catatan: Ketika saluran cuaca diaktifkan, baik secara manual atau setelah menerima peringatan, dan tidak ada tombol yang ditekan selama 5 menit, mode cuaca akan secara otomatis kembali ke mode dua arah.
Seperti halnya penerimaan radio dua arah, penerimaan saluran cuaca bergantung pada seberapa dekat Anda dengan pemancar dan apakah Anda berada di dalam atau di luar ruangan. Karena saluran cuaca ditransmisikan tanpa kode, mereka mungkin mengandung statis atau kebisingan. Peringatan Cuaca tidak akan berfungsi saat aktif mengirim atau menerima dalam mode dua arah.

Saluran dan Frekuensi Cuaca

Saluran dan Frekuensi

USA, Canada, Mexico, Panama, Paraguay, Uruguay

Keterangan: Daya mengacu pada daya maksimum yang diizinkan sebagaimana didefinisikan oleh FCC/ISED untuk setiap saluran berdasarkan aturan FRS untuk AS dan FRS/GMRS untuk Kanada dan bukan merupakan refleksi dari spesifikasi daya radio.

Argentina

Brazil

Chile

Columbia

Peru

Informasi Paten dan Hak Cipta

MOTOROLA, MOTO, MOTOROLA SOLUTIONS dan logo M yang bergaya adalah merek dagang atau merek dagang terdaftar dari Motorola Trademark Holdings, LLC dan digunakan di bawah lisensi. Semua merek dagang lainnya adalah milik dari pemiliknya masing-masing.
© 2016 dan 2021 Motorola Solutions, Inc. Semua hak dilindungi undang-undang.
