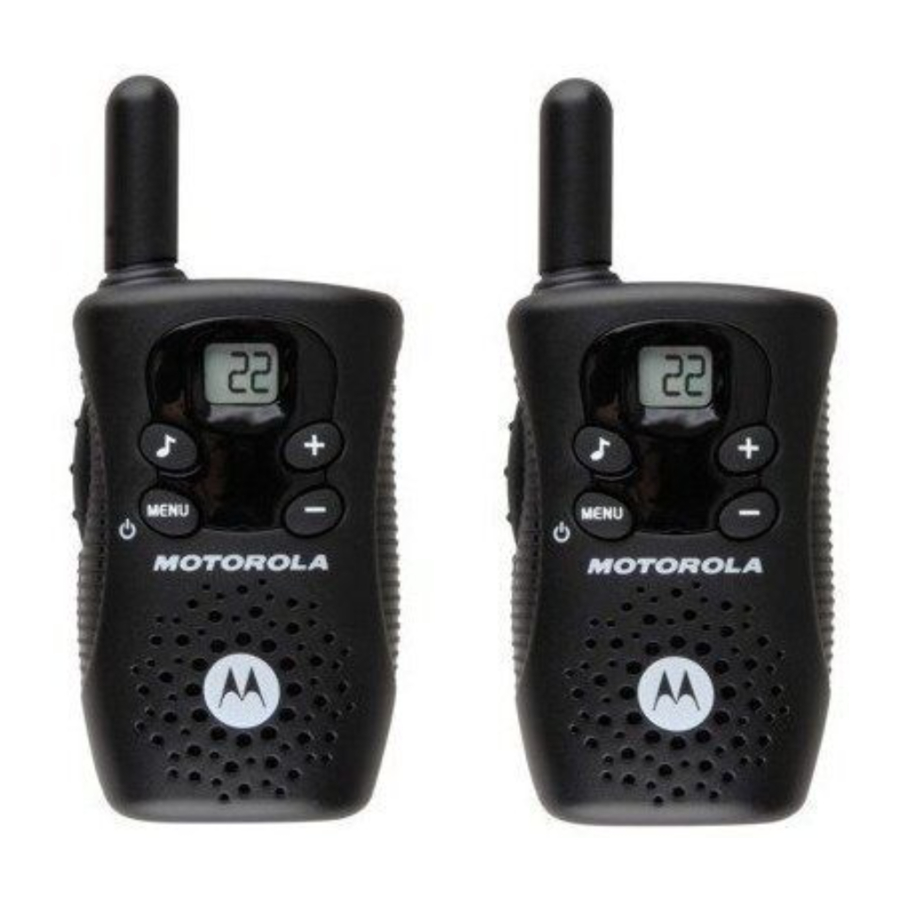

Motorola FV150 - Dvipusio radijo vadovas

Saugos ir bendroji informacija

Svarbi informacija apie saugų ir efektyvų veikimą
Prieš naudodami radiją, perskaitykite šią informaciją.
Šiame dokumente pateikta informacija pakeičia bendrą saugos informaciją, pateiktą naudotojo vadovuose, išleistuose iki 2002 m. gruodžio 1 d.

Siuntimo ir priėmimo procedūra
Jūsų dvipusis radijas turi siųstuvą ir imtuvą. Norėdami kontroliuoti savo poveikį ir užtikrinti atitiktį bendrosios populiacijos / nekontroliuojamos aplinkos poveikio riboms, visada laikykitės šios procedūros:

• Siųskite ne daugiau kaip 50% laiko.
• Norėdami priimti skambučius, atleiskite PTT (Push to Talk) mygtuką.
• Norėdami siųsti (kalbėti), paspauskite "Push to Talk" (PTT) (paspauskite norėdami kalbėti) mygtuką.

Svarbu siųsti 50% laiko ar mažiau, nes radijas generuoja išmatuojamą RF energijos poveikį tik siunčiant (matuojant standartų atitiktį).

Radijo dažnio energijos poveikis
Jūsų "Motorola" dvipusis radijas atitinka šiuos RF energijos poveikio standartus ir gaires:

• Jungtinių Amerikos Valstijų Federalinė ryšių komisija, Federalinių reglamentų kodeksas; 47CFR 2 dalies J poskyris.
• Amerikos nacionalinis standartų institutas (ANSI) / Elektros ir elektronikos inžinierių institutas (IEEE) C95. 1-1992.
• Elektros ir elektronikos inžinierių institutas (IEEE) C95. 1-1999 leidimas.
• Tarptautinė nejonizuojančiosios spinduliuotės apsaugos komisija (ICNIRP) 1998 m.
• Sveikatos ministerijos (Kanada) saugos kodeksas 6. Žmonių poveikio radijo dažnio elektromagnetiniams laukams ribos dažnių diapazone nuo 3 KHz iki 300 GHz, 1999 m.
• Australijos ryšių tarnybos radijo ryšiai (elektromagnetinė spinduliuotė - žmonių poveikis) standartas, 2003 m.
• ANATEL priedas prie 2002 m. liepos 2 d. rezoliucijos Nr. 303 "Elektros, magnetinių ir elektromagnetinių laukų poveikio radijo dažnių diapazone nuo 9 KHz iki 300 GHz apribojimo reglamentas" ir "Priedas prie 2002 m. liepos 2 d. rezoliucijos Nr. 303".

Norėdami užtikrinti optimalų radijo veikimą ir įsitikinti, kad žmogaus poveikis radijo dažnio elektromagnetinei energijai atitinka aukščiau nurodytuose standartuose nustatytas gaires, visada laikykitės šių procedūrų.

Nešiojamojo radijo veikimas ir EME poveikis
Antenos priežiūra
Naudokite tik pateiktą arba patvirtintą pakaitinę anteną. Neleistinos antenos, modifikacijos ar priedai gali sugadinti radiją ir pažeisti FCC (Federalinė ryšių komisija) taisykles.
NENAUDOKITE antenos, kai radijas yra "NAUDOJAMAS" ("IN USE"). Antenos laikymas veikia jos efektyvų diapazoną.
Nešiojimas ant kūno
Norėdami išlaikyti atitiktį FCC/Health Canada RF poveikio gairėms, jei siųsdami nešiojate radiją ant kūno, visada įdėkite radiją į "Motorola" tiekiamą arba patvirtintą spaustuką, dėklą, dėklą ar kūno diržus, skirtus šiam gaminiui. Naudojant "Motorola" nepatvirtintus priedus, galite viršyti FCC/Health Canada RF poveikio gaires.
Jei nenaudojate vieno iš "Motorola" tiekiamų arba patvirtintų ant kūno nešiojamų priedų ir nenaudojate radijo įprasto naudojimo padėtyje, įsitikinkite, kad radijas ir jo antena yra bent 1 colio (2,5 cm) atstumu nuo jūsų kūno siunčiant.
Duomenų perdavimas
Jei taikoma, naudojant bet kurią radijo duomenų funkciją su priedų kabeliu arba be jo, padėkite radiją ir jo anteną bent vieno colio (2,5 cm) atstumu nuo kūno.
Patvirtinti priedai
Patvirtintų "Motorola" priedų sąrašą rasite mūsų svetainėje www.motorola.com.

Elektromagnetiniai trukdžiai / suderinamumas
Pastaba: Beveik kiekvienas elektroninis prietaisas yra jautrus elektromagnetiniams trukdžiams (EMI), jei jis nėra tinkamai ekranuotas, suprojektuotas ar kitaip sukonfigūruotas elektromagnetiniam suderinamumui. Šis prietaisas atitinka FCC taisyklių 15 dalį. Veikimas priklauso nuo šių dviejų sąlygų:

1. Šis prietaisas negali sukelti žalingų trukdžių; ir
2. Šis prietaisas turi priimti bet kokius gautus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą.

Įranga
Norėdami išvengti elektromagnetinių trukdžių ir (arba) suderinamumo konfliktų, išjunkite radiją bet kurioje įstaigoje, kurioje paskelbti pranešimai nurodo tai padaryti. Ligoninės ar sveikatos priežiūros įstaigos gali naudoti įrangą, kuri yra jautri išorinei RF energijai.
Orlaivis
Kai nurodoma, išjunkite radiją būdami orlaivyje. Bet koks radijo naudojimas turi atitikti galiojančius reglamentus pagal oro linijų įgulos instrukcijas.
Medicinos prietaisai - širdies stimuliatoriai
Pažangių medicinos technologijų asociacija rekomenduoja, kad tarp nešiojamojo belaidžio radijo ir širdies stimuliatoriaus būtų išlaikytas mažiausias 6 colių (15 cm) atstumas. Šios rekomendacijos atitinka JAV maisto ir vaistų administracijos nepriklausomus tyrimus ir rekomendacijas.
Žmonės su širdies stimuliatoriais turėtų:

• VISADA laikyti radiją daugiau nei 6 colių (15 cm) atstumu nuo širdies stimuliatoriaus, kai radijas yra ĮJUNGTAS.
• Nenešioti radijo krūtinės kišenėje.
• Naudoti ausį, esančią priešingoje pusėje nuo širdies stimuliatoriaus, kad sumažintumėte trukdžių galimybę.
• Nedelsiant išjunkite radiją, jei yra kokių nors priežasčių įtarti, kad vyksta trukdžiai.

Medicinos prietaisai - klausos aparatai
Kai kurie skaitmeniniai belaidžiai radijo aparatai gali trukdyti kai kuriems klausos aparatams. Tokiu atveju galite pasikonsultuoti su klausos aparato gamintoju ir aptarti alternatyvas.
Medicinos prietaisai - kiti
Jei naudojate bet kurį kitą asmeninį medicinos prietaisą, pasikonsultuokite su savo prietaiso gamintoju, kad nustatytumėte, ar jis yra tinkamai apsaugotas nuo RF energijos. Jūsų gydytojas gali padėti jums gauti šią informaciją.

Saugumas ir bendras naudojimas vairuojant
Patikrinkite įstatymus ir taisykles dėl radijo naudojimo vietovėje, kurioje vairuojate, ir visada jų laikykitės. Jei naudojate radiją vairuodami, prašome:

• Skirti visą dėmesį vairavimui ir keliui.
• Naudoti laisvų rankų įrangą, jei ji yra.
• Jei vairavimo sąlygos to reikalauja, sustokite šalikelėje ir pastatykite automobilį prieš skambindami ar atsiliepdami į skambutį.

Dvipusio radijo naudojimas užsiimant veikla, kuriai reikia susikaupimo, gali blaškyti dėmesį arba kitaip pabloginti jūsų gebėjimą saugiai dalyvauti tokioje veikloje. Visada saugiai naudokite technologijas.
Nestatykite nešiojamojo radijo zonoje virš oro pagalvės arba oro pagalvės išsiskleidimo zonoje. Oro pagalvės išsiskleidžia su didele jėga. Jei nešiojamasis radijas yra pastatytas oro pagalvės išsiskleidimo zonoje ir oro pagalvė išsiskleidžia, radijas gali būti išstumtas su didele jėga ir sunkiai sužaloti transporto priemonės keleivius.
Potencialiai sprogios atmosferos
Išjunkite radiją prieš įeidami į bet kurią zoną, kurioje yra potencialiai sprogi atmosfera. Tokiose zonose, kaip "Iš esmės saugios", turėtų būti naudojami tik specialiai kvalifikuoti radijo tipai. Neišimkite, nemontuokite ir nekraukite baterijų tokiose zonose. Kibirkštys potencialiai sprogioje atmosferoje gali sukelti sprogimą arba gaisrą, dėl kurio galite susižaloti ar net mirti.
Pastaba: Aukščiau nurodytos zonos su potencialiai sprogia atmosfera apima degalų papildymo zonas, tokias kaip po deniais laivuose, degalų ar cheminių medžiagų perkėlimo ar saugojimo įrenginius, zonas, kuriose ore yra cheminių medžiagų ar dalelių (pvz., grūdų, dulkių ar metalo miltelių), ir bet kurią kitą zoną, kurioje jums paprastai būtų patariama išjungti transporto priemonės variklį. Zonos su potencialiai sprogia atmosfera dažnai, bet ne visada, yra pažymėtos.
Sprogdinimo kapsulės ir zonos
Norėdami išvengti galimų trukdžių sprogdinimo operacijoms, išjunkite radiją, kai esate šalia elektrinių sprogdinimo kapsulių, sprogdinimo zonoje arba zonose, pažymėtose "Išjunkite dvipusius radijo aparatus". Laikykitės visų ženklų ir instrukcijų.

Atsargumo priemonės naudojant
Antenos
Nenaudokite jokio nešiojamojo radijo, kurio antena yra pažeista. Jei pažeista antena liečiasi su jūsų oda, galite lengvai nudegti.
Baterijos
Visos baterijos gali sugadinti turtą ir (arba) susižaloti, pvz., nudeginti, jei laidi medžiaga, pvz., papuošalai, raktai ar karoliukų grandinėlės, paliečia atvirus gnybtus. Laidi medžiaga gali užbaigti elektros grandinę (trumpąjį jungimą) ir labai įkaisti. Būkite atsargūs tvarkydami bet kurią įkrautą bateriją, ypač dėdami ją į kišenę, rankinę ar kitą talpyklą su metaliniais daiktais.
Būkite atsargūs išimdami baterijas. Nenaudokite aštrių ar laidžių įrankių, kad išimtumėte bet kurią iš šių baterijų.

Valdymo mygtukai

Naudokite norėdami:

• Siųsti skambučio toną

Naudokite "Push to Talk" norėdami:

• Kalbėti
• Išsaugoti nustatymą

Naudokite norėdami:

• Įjungti/išjungti radiją
• Pasirinkti "Menu" (meniu) parinktis
• Išeiti iš "Menu" (meniu) (paspaudus būnant "Menu" (meniu))

Naudokite ir norėdami:

• Slinkti per "menus" (meniu)

Garsiakalbis

Ekrano vadovas

"Scan" (nuskaitymas)

"Volume" (garsumas)

Darbo pradžia

Baterijų įdėjimas

Kiekvienai radijo stočiai reikia 3 AAA šarminių baterijų, kurios pypsi, kai baterijos išsikrauna.

1. Išjunkite radijo stotį.
2. Moneta atverkite baterijų dangtelį.
3. Įdėkite tris AAA šarmines baterijas, atsižvelgdami į ir poliškumą, kaip parodyta viduje.
4. Uždėkite baterijų dangtelį ir paspauskite, kad užsifiksuotų.

Trijų AAA šarminių baterijų išėmimas

1. Išjunkite radijo stotį.
2. Moneta atverkite baterijų dangtelį.
3. Švelniai išimkite kiekvieną bateriją atskirai.
4. Uždėkite baterijų dangtelį ir paspauskite, kad užsifiksuotų.

Pastabos

• Būkite atsargūs išimdami AAA baterijas. Nenaudokite aštrių ar laidžių įrankių šioms baterijoms išimti.
• Išimkite baterijas prieš laikydami radijo stotį ilgesnį laiką. Baterijos laikui bėgant koroduoja ir gali visam laikui sugadinti jūsų radijo stotį.

Diržo spaustuko pritvirtinimas ir nuėmimas
Užkabinkite diržo spaustuką į įpjovą radijo stoties viršuje ir stumkite žemyn, kol jis užsifiksuos.

Norėdami nuimti
Suspauskite atleidimo skląstį ir stumkite spaustuką aukštyn ir tolyn nuo radijo stoties.

Radijo stoties įjungimas ir išjungimas

1. Norėdami įjungti, paspauskite ir palaikykite , kol pasirodys kanalo numeris ir radijo stotis pypsi.
2. Norėdami išjungti, paspauskite ir palaikykite , kol ekranas taps tuščias.

Garso reguliavimas

1. Paspauskite , kad padidintumėte, arba , kad sumažintumėte garsą. Garso lygis mirksi ir rodoma "V".

Nelaikykite radijo stoties arti ausies. Jei garsas nustatytas nepatogiu lygiu, galite susižeisti ausį.

Kalbėjimas ir klausymas

Norėdami bendrauti, visos jūsų grupės radijo stotys turi būti nustatytos į tą patį kanalą.

1. Norėdami kalbėti, paspauskite ir palaikykite .
2. Baigę kalbėti, atleiskite .

Kad garsas būtų kuo aiškesnis, laikykite radijo stotį du ar tris colius nuo burnos ir kalbėkite tiesiai į mikrofoną. Kalbėdami neuždenkite mikrofono.
Pastaba: Ši radijo stotis neturi trikdžių šalinimo kodų. Norint bendrauti su radijo stotimis, kurios naudoja trikdžių šalinimo kodus, trikdžių šalinimo kodas turi būti nustatytas į 0.

Pokalbio diapazonas
Jūsų radijo stotis sukurta taip, kad maksimaliai padidintų našumą ir pagerintų perdavimo diapazoną. Nenaudokite radijo stočių arčiau nei penkių pėdų atstumu viena nuo kitos.

Stebėjimo mygtukas
Naudokite šią funkciją, kad patikrintumėte, ar kas nors yra jūsų pasirinktame kanale.

1. Trumpai paspauskite tris kartus, kad patikrintumėte kanalo aktyvumą.
2. Baigę klausytis, paspauskite kad patvirtintumėte, arba kad tęstumėte sąranką.

Pastaba: Stebėjimo režimas baigsis po penkių sekundžių, jei nepaspausite arba .

Paspauskite, kad kalbėtumėte Laiko apribojimo laikmatis
Kad išvengtumėte atsitiktinių perdavimų ir taupytumėte baterijos energiją, radijo stotis skleidžia nuolatinį įspėjamąjį toną ir nustoja perduoti, jei paspausite 60 sekundžių iš eilės.

Meniu parinktys

Kanalo pasirinkimas
Jūsų radijo stotis turi 22 kanalus.

1. Įjungę radijo stotį, paspauskite . Dabartinis kanalas mirksi.
2. Paspauskite arba ir pasirinkite kanalą.
3. Paspauskite kad patvirtintumėte savo pasirinkimą, arba kad tęstumėte sąranką.

Kanalai ir dažniai

Skambučio signalų perdavimas
Norėdami perduoti savo skambučio signalą kitoms radijo stotims, nustatytoms į tą patį kanalą kaip ir jūsų radijo stotis, paspauskite .
Pastaba: Norint priimti skambučio signalą, radijo stotys, kurios naudoja trikdžių šalinimo kodus, turi būti nustatytos į 0.

Specialios funkcijos

Įspėjimas apie išsikrovusią bateriją
Kai baterija išsikrauna, radijas periodiškai cypsi atleidus .

Pokalbio patvirtinimo tonas
Jūsų radijas perduoda unikalų toną, kai baigiate transliuoti. Tai tarsi pasakymas "Roger" ("Supratau") arba "Over" ("Baigiau"), kad kiti žinotų, jog baigėte kalbėti.

Skenavimas
Lengvai suranda jūsų grupės kanalą ieškodamas veiklos visuose kanaluose.

1. Paspauskite du kartus, kol ir mirksi Y arba – rodomi.
2. Paspauskite bet kurį
   kol Y rodomas, kad įjungtumėte skenavimą
   kol – rodomas, kad išjungtumėte skenavimą
3. Paspauskite kad patvirtintumėte.

Kai radijas aptinka kanalo veiklą, jis sustabdo skenavimą ir jūs girdite transliaciją. Norėdami atsakyti, paspauskite per 5 sekundes.

Daugiau informacijos
Norėdami gauti daugiau informacijos, galite skambinti "Motorola" telefonu 1-800-638-5119 (JAV ir Kanada) arba rašyti mums el. paštu giantintl@callcenter.com arba apsilankyti mūsų svetainėje internete adresu www.motorola.com.
