MOTOROLA TLK 100 - Guia de Referência Rápida do Rádio Bidirecional

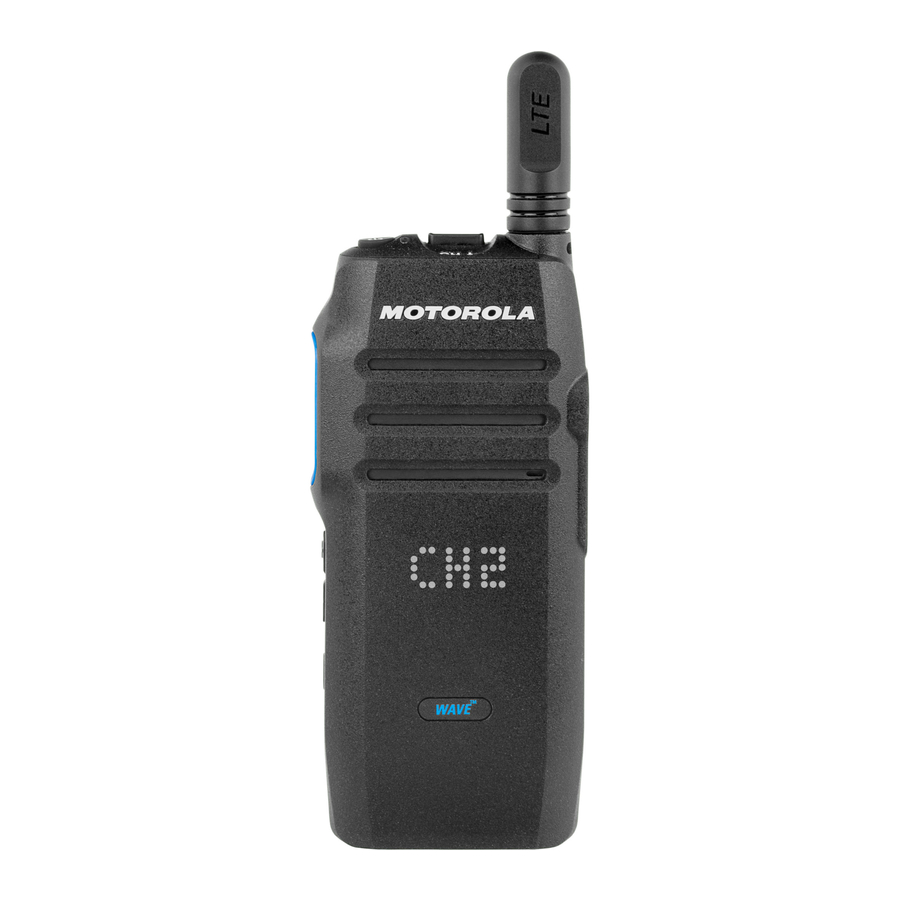

Visão geral

1. Tampa da bateria
2. Indicador LED de estado
3. Botão Ligar/Desligar/Informações
4. Botão de deslocamento da lista de grupos de conversação/contactos
5. Botão Push-to-Talk (PTT)
6. Botão de volume
7. Botão de menu/programável
8. Contactos de carregamento
9. Antena LTE
10. GPS/Wi-Fi
11. Altifalante de alto rendimento
12. Microfone
13. Visor LED
14. Porta de acessório de áudio
15. Porta USB

Indicadores LED para o estado operacional e de carregamento

Informações sobre a capacidade da bateria

Ícone	Indicação LED		Anúncio de voz	Descrição
		Verde fixo	Bateria alta	Capacidade de 80% a 100%
		Âmbar fixo	Bateria média	Capacidade de 60% a 80%
		Âmbar fixo	Bateria média	Capacidade de 25% a 60%
		Vermelho intermitente	Bateria fraca	Capacidade de 5% a 25%
		Vermelho intermitente	Bateria muito fraca	Menos de 5% de capacidade

Colocar a bateria

1. Alinhe os contactos da bateria com os contactos no interior do compartimento da bateria. Insira o lado do contacto da bateria. Empurre a bateria suavemente.


2. Insira as patilhas inferiores da tampa da bateria na ranhura. Pressione a parte superior seguida da parte central da tampa da bateria.


3. Deslize o trinco para a posição de bloqueio.


Cuidar do rádio

Nunca deixe o rádio ou a bateria em temperaturas extremas (acima de +60 °C/140 °F), por exemplo, atrás de um para-brisas sob luz solar direta. O rádio não é submersível. Para limpar o rádio, use um pano humedecido ou antiestático.

Colocar e remover a antena

1. Desligue o rádio.
2. Alinhe a parte inferior da antena com a base roscada na parte superior do rádio.
3. 1. Para colocar a antena, gire no sentido horário até ficar firme. Não force.
   2. Para remover a antena, gire no sentido anti-horário.

Ícones

Descrição	Ícone
Lista de contactos
Nível da bateria
A carregar a bateria
Nível de volume
Modo silencioso
Nível de brilho
Não incomodar
Anúncio de voz
Todos os tons de alerta
Nível do sinal de rede móvel
Nível do sinal Wi-Fi
Localização
Software disponível
Bluetooth
Digitalizar
Alerta pessoal instantâneo (IPA)
Emergência
Grupo de conversação da área
Atordoamento do rádio
Escuta ambiente
Utilizador desativado/suspenso

Ativar e aprovisionar o rádio

Antes de usar o rádio, certifique-se de que a conta de cliente WAVE está ativada.
Para ativar a conta de cliente WAVE, digitalize o código QR no rótulo atrás da bateria ou visite o seguinte site: https://waveoncloud.com/activate Após a ativação do dispositivo, o aprovisionamento de recursos de rádio e o botão programável podem ser configurados no portal WAVE.

Ligar/desligar o rádio

Para ligar o rádio, pressione e mantenha pressionado o botão On/Off/Info (Ligar/Desligar/Informações) até que o indicador LED de estado acenda.
Para desligar o rádio, pressione e mantenha pressionado o botão On/Off/Info Button (Ligar/Desligar/Informações) até que o ecrã exiba a animação de desligamento.

Usar o botão Menu/Programável

Pode programar os botões programáveis como atalhos para as funções de rádio no portal WAVE.
Para a configuração de rádio padrão, uma pressão curta é atribuída ao Menu e uma pressão longa é atribuída à Lista de contactos.

Usar o menu do rádio

Para entrar e percorrer o menu, pressione rapidamente o botão Menu/Programmable (Menu/Programável). Para percorrer a função programada no submenu, pressione o botão Volume (Volume). Para sair do menu, pressione o botão On/Off/Info Button (Ligar/Desligar/Informações), o Talkgroup/Contact List Scroll (Botão de deslocamento da lista de grupos de conversação/contactos), o botão PTT ou aguarde que o temporizador expire.

Botão Ligar/Desligar/Informações

Pressione o botão On/Off/Info (Ligar/Desligar/Informações). O rádio emite sons e exibe a lista de emergência e alerta, a lista de Alerta pessoal instantâneo (IPA), o nível de intensidade da bateria, o nível de intensidade da rede móvel, o nível de intensidade do Wi-Fi, o indicador de software disponível para instalação (reinicie para instalar) e o nome do rádio. Quando o rádio exibe o nível de intensidade da bateria, o indicador LED de estado da intensidade da bateria acende.

Lista de grupos de conversação e lista de contactos

Para selecionar a Lista de grupos, alterne o botão Talkgroup/Contact List Scroll (Botão de deslocamento da lista de grupos de conversação/contactos).
Se a Lista de contactos estiver pré-programada no seu rádio, pressione rapidamente ou mantenha pressionado o botão Menu/Programmable (Menu/Programável) diretamente para aceder à Lista de contactos; caso contrário, insira manualmente a Lista de contactos com a função de menu. Para percorrer a Lista de contactos, alterne o botão Talkgroup/Contact List Scroll (Botão de deslocamento da lista de grupos de conversação/contactos) ou pressione o botão Volume (Volume). Para sair, pressione o botão Menu/Programmable (Menu/Programável).

Fazer chamadas de grupo

O rádio deve ser configurado como parte desse grupo para fazer uma chamada para um grupo de utilizadores. Selecione um canal com o alias ou ID do grupo ativo. Pressione o botão PTT. O indicador LED de estado acende em verde fixo. O visor mostra o alias da chamada de grupo. Aguarde a conclusão do Tom de permissão de conversação (se ativado), fale para o microfone. Solte o botão PTT para ouvir.

Fazer chamadas privadas

Se a Lista de contactos estiver pré-programada no seu rádio, pressione rapidamente ou mantenha pressionado o botão Menu/Programmable (Menu/Programável) diretamente para aceder à Lista de contactos; caso contrário, insira manualmente a Lista de contactos com a função de menu. Selecione o contacto pré-configurado. Pressione o botão PTT. Assim que a chamada for estabelecida, o indicador LED de estado acende em verde fixo e exibe o alias do assinante. Aguarde a conclusão do Tom de permissão de conversação (se ativado), fale para o microfone. Solte o botão PTT para ouvir.

Visite o seguinte site:
http://www.motorolasolutions.com/
https://waveoncloud.com/

Guia do utilizador e documentos relacionados disponíveis em:
https://learning.motorolasolutions.com/

Este dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições seguintes:

1. Este dispositivo não pode causar interferência prejudicial e
2. Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.

Este documento é protegido por direitos de autor. As duplicações para fins de uso de produtos Motorola são permitidas em uma extensão apropriada. Duplicações para outros fins, alterações, adições ou outro processamento deste documento não são permitidos. Apenas este documento salvo eletronicamente é considerado o original. As duplicações são consideradas meras cópias. A Motorola Solutions, Inc., e suas subsidiárias e afiliadas não garantem a correção de tais tipos de cópias.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS e o logótipo M estilizado são marcas comerciais ou marcas registadas da Motorola Trademark Holdings, LLC e são usadas sob licença. Todas as outras marcas comerciais são propriedade dos seus respetivos proprietários.
© 2019 Motorola Solutions, Inc. Todos os direitos reservados.
