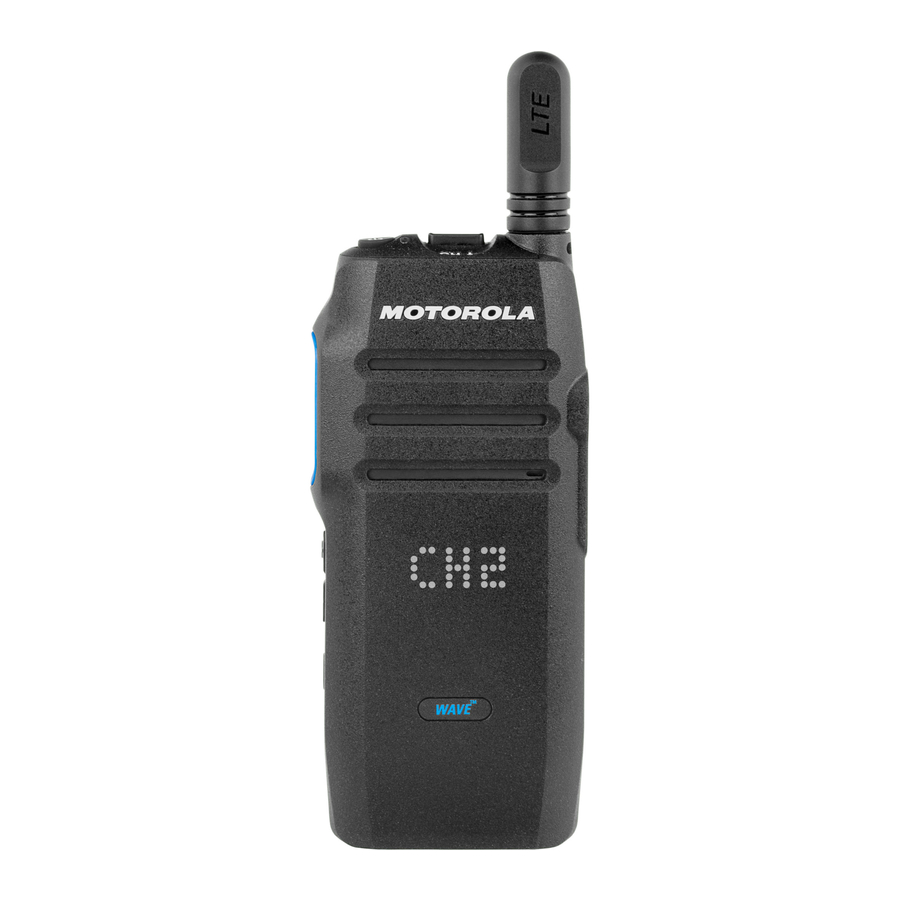

MOTOROLA TLK 100 - Guía de referencia rápida de la radio bidireccional

Descripción general

1. Tapa de la batería
2. Indicador LED de estado
3. Botón de encendido/apagado/información
4. Control basculante para desplazarse por la lista de grupos de conversación/contactos
5. Botón pulsar para hablar (PTT)
6. Botón de volumen
7. Botón de menú/programable
8. Contactos de carga
9. Antena LTE
10. GPS/Wi-Fi
11. Altavoz de alta salida
12. Micrófono
13. Pantalla LED
14. Puerto de accesorios de audio
15. Puerto USB

Indicadores LED para el estado operativo y de carga

Información sobre la capacidad de la batería

Icono	Indicación LED		Anuncio de voz	Descripción
		Verde fijo	Batería alta	Capacidad del 80% al 100%
		Ámbar fijo	Batería media	Capacidad del 60% al 80%
		Ámbar fijo	Batería media	Capacidad del 25% al 60%
		Rojo parpadeante	Batería baja	Capacidad del 5% al 25%
		Rojo parpadeante	Batería muy baja	Menos del 5% de capacidad

Colocación de la batería

1. Alinee los contactos de la batería con los contactos dentro del compartimento de la batería. Inserte el lado de los contactos de la batería. Empuje la batería suavemente.


2. Inserte las pestañas inferiores de la tapa de la batería en la ranura. Presione hacia abajo la parte superior seguida de la parte central de la tapa de la batería.


3. Deslice el pestillo a la posición de bloqueo.


Cuidado de la radio

Nunca deje la radio o la batería en temperaturas extremas (más de +60 °C/140 °F), por ejemplo, detrás de un parabrisas bajo la luz solar directa. La radio no es sumergible. Para limpiar la radio, utilice un paño humedecido o antiestático.

Colocación y extracción de la antena

1. Apague la radio.
2. Alinee la parte inferior de la antena con la base roscada en la parte superior de la radio.
3. 1. Para colocar la antena, gire en el sentido de las agujas del reloj hasta que quede ajustada. No fuerce.
   2. Para quitar la antena, gire en el sentido contrario a las agujas del reloj.

Iconos

Descripción	Icono
Lista de contactos
Nivel de batería
Cargando batería
Nivel de volumen
Modo silencioso
Nivel de brillo
No molestar
Anuncio de voz
Todos los tonos de alerta
Nivel de señal celular
Nivel de señal de Wi-Fi
Ubicación
Software disponible
Bluetooth
Escanear
Alerta personal instantánea (IPA)
Emergencia
Grupo de conversación de área
Radio aturdida
Escucha ambiental
Usuario desactivado/suspendido

Activación y aprovisionamiento de la radio

Antes de usar la radio, asegúrese de que la cuenta de cliente de WAVE esté activada.
Para activar la cuenta de cliente de WAVE, escanee el código QR en la etiqueta detrás de la batería o visite el siguiente sitio web: https://waveoncloud.com/activate Después de activar el dispositivo, el aprovisionamiento de las funciones de la radio y el botón programable se pueden configurar en el portal de WAVE.

Encendido/apagado de la radio

Para encender la radio, mantenga presionado el botón On/Off/Info (encendido/apagado/información) hasta que se encienda el indicador LED de estado.
Para apagar la radio, mantenga presionado el botón On/Off/Info (encendido/apagado/información) hasta que la pantalla muestre la animación de apagado.

Uso del botón de menú/programable

Puede programar los botones programables como accesos directos a las funciones de la radio en el portal de WAVE.
Para la configuración predeterminada de la radio, la pulsación corta se asigna al menú y la pulsación larga se asigna a la lista de contactos.

Uso del menú de la radio

Para entrar y desplazarse por el menú, pulse brevemente el botón Menu/Programmable (menú/programable). Para desplazarse por la función programada en el submenú, pulse el botón Volume (volumen). Para salir del menú, pulse el botón On/Off/Info (encendido/apagado/información), el control basculante Talkgroup/Contact List Scroll (desplazamiento por la lista de grupos de conversación/contactos), el botón PTT (pulsar para hablar) o espere a que expire el temporizador.

Botón de encendido/apagado/información

Pulse el botón On/Off/Info (encendido/apagado/información). La radio emite sonidos y muestra la lista de emergencias y alertas, la lista de alertas personales instantáneas (IPA), el nivel de carga de la batería, el nivel de señal celular, el nivel de señal de Wi-Fi, el indicador de software disponible para la instalación (reiniciar para instalar) y el nombre de la radio. Cuando la radio muestra el nivel de carga de la batería, se enciende el indicador LED de estado de la carga de la batería.

Lista de grupos de conversación y lista de contactos

Para seleccionar la lista de grupos, active el control basculante Talkgroup/Contact List Scroll (desplazamiento por la lista de grupos de conversación/contactos).
Si la lista de contactos está preprogramada en su radio, pulse brevemente o mantenga pulsado el botón Menu/Programmable (menú/programable) directamente para acceder a la lista de contactos; de lo contrario, introduzca manualmente la lista de contactos con la función de menú. Para desplazarse por la lista de contactos, active el control basculante Talkgroup/Contact List Scroll (desplazamiento por la lista de grupos de conversación/contactos) o pulse el botón Volume (volumen). Para salir, pulse el botón Menu/Programmable (menú/programable).

Realización de llamadas de grupo

La radio debe estar configurada como parte de ese grupo para realizar una llamada a un grupo de usuarios. Seleccione un canal con el alias o el ID del grupo activo. Pulse el botón PTT (pulsar para hablar). El indicador LED de estado se ilumina en verde fijo. La pantalla muestra el alias de la llamada de grupo. Espere a que termine el tono de permiso para hablar (si está activado), hable por el micrófono. Suelte el botón PTT (pulsar para hablar) para escuchar.

Realización de llamadas privadas

Si la lista de contactos está preprogramada en su radio, pulse brevemente o mantenga pulsado el botón Menu/Programmable (menú/programable) directamente para acceder a la lista de contactos; de lo contrario, introduzca manualmente la lista de contactos con la función de menú. Seleccione el contacto preconfigurado. Pulse el botón PTT (pulsar para hablar). Una vez que la llamada está conectada, el indicador LED de estado se ilumina en verde fijo y muestra el alias del suscriptor. Espere a que termine el tono de permiso para hablar (si está activado), hable por el micrófono. Suelte el botón PTT (pulsar para hablar) para escuchar.

Visite el siguiente sitio web en:
http://www.motorolasolutions.com/
https://waveoncloud.com/

Guía del usuario y documentos relacionados disponibles en:
https://learning.motorolasolutions.com/

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Este documento está protegido por derechos de autor. Se permiten las duplicaciones con el fin de utilizar los productos de MOTOROLA en la medida adecuada. No se permiten las duplicaciones para otros fines, cambios, adiciones u otro procesamiento de este documento. Solo este documento guardado electrónicamente se considera el original. Las duplicaciones se consideran meras copias. Motorola Solutions, Inc., y sus subsidiarias y filiales no garantizan la exactitud de tales tipos de copias.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS y el logotipo M estilizado son marcas comerciales o marcas comerciales registradas de Motorola Trademark Holdings, LLC y se utilizan bajo licencia. Todas las demás marcas comerciales son propiedad de sus respectivos dueños.
© 2019 Motorola Solutions, Inc. Todos los derechos reservados.
