Motorola MXP600 - Vodnik za hiter začetek uporabe dvosmernega radia

Skrb za vaš radio

Nikoli ne puščajte radia ali baterije v ekstremnih temperaturah (nad +85 °C).
Na primer, za vetrobranskim steklom na neposredni sončni svetlobi. Radio je potopni (skladen s standardom IP68), vendar samo s pritrjeno baterijo in anteno.
Za čiščenje radia uporabite navlaženo ali antistatično krpo.
Prepričajte se, da na membrani odprtine gore ni kontaminacije, to je območje, označeno kot VENT na zadnji strani ohišja radia.

Držanje radia

Radio ima tri mikrofone:

• Zgornji sprednji mikrofon za simpleksne skupinske, dispečerske ali zasebne klice.
• Zgornji zadnji mikrofon za izbirno odpravljanje šumov.
• Spodnji mikrofon za dupleksne klice, podobne telefonskim.


1. Pri uporabi visokega zvoka držite radio navpično z zgornjim mikrofonom 5–10 cm stran od ust.
2. Govorite v zgornji mikrofon.
3. Poslušajte skozi zvočnik.
4. Anteno držite vsaj 2,5 cm stran od glave in telesa.

   Simpleksni klici


1. Pri uporabi nizkega zvoka držite radio, kot bi držali telefon.
2. Govorite v spodnji mikrofon.
3. Poslušajte skozi slušalko.
4. Anteno držite vsaj 2,5 cm stran od glave in telesa.

   Dupleksni klici

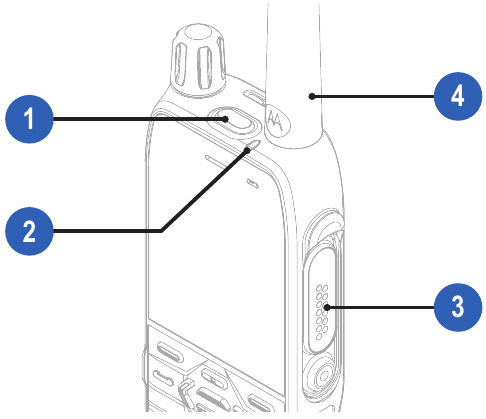

Pregled naprave

1. Gumb za klic v sili
2. LED indikator stanja
3. GCAI-Mini priključek
4. Antena


5. Vrtljivi gumb
6. Programirljiv gumb
7. Gumb za pogovor (PTT)
8. Programska tipka
9. Oznaka za komunikacijo bližnjega polja
10. Tipka za pošiljanje
11. Spodnji mikrofon
12. Senzor za osvetlitev ozadja
13. Tipkovnica
14. Zvočnik
15. Tipka za vklop/izklop/konec/domov
16. Tipka za meni
17. Zaslon
18. Zgornji mikrofon
19. Slušalka

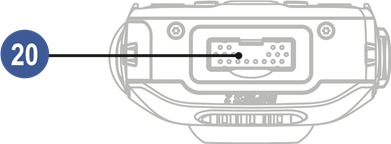

20. Spodnji priključek

Namestitev baterije

1. Vstavite baterijo v prostor pod visokim vstopnim kotom.
2. Potisnite baterijo pod dva zatiča.
3. Pritisnite baterijo navzdol, dokler se ne zaskoči.

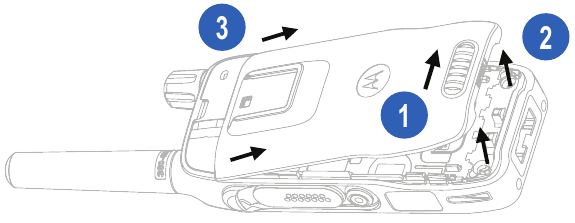

Odstranjevanje baterije

1. Potisnite zapah baterije v desno in ga pridržite.
2. Dvignite baterijo.
3. Odstranite baterijo iz prostora.

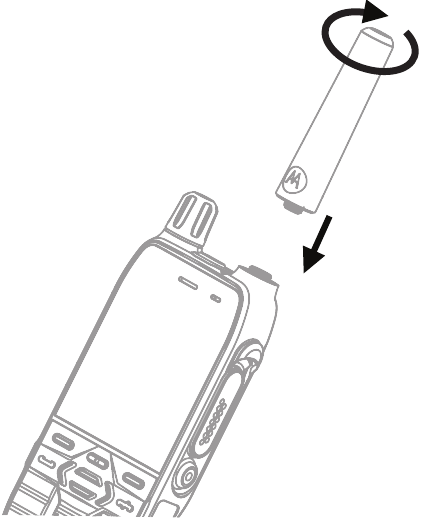

Pritrditev antene

1. Preden pritrdite anteno, izklopite radio.
2. Vstavite navojno podlago antene v priključek na vrhu radia.
3. Obrnite anteno v smeri urinega kazalca, dokler se ne prilega. Ne silite.

Vklop ali izklop radia

Za vklop ali izklop radia pritisnite in držite tipko On/Off (vklop/izklop).

LED indikator stanja

Informacije o zmogljivosti baterije

Informacije	Opis
	Polna (80 %–100 % zmogljivosti)
	Srednja (60 %–80 % zmogljivosti)
	Nizka (25 %–60 % zmogljivosti)
	Zelo nizka (5 %–25 % zmogljivosti)
	Manj kot 5 % zmogljivosti

Ikone stanja

Ikona	Opis
	V uporabi (TMO)
	Ni signala (TMO)
	Jakost signala
	Visoka RF moč
	Neposredni način (DMO)
	Način za nujne primere
	Moč baterije
	Polnjenje baterije
	Izklopljeni vsi toni zvonjenja
	Simpleks zvonjenje izklopljeno
	Dupleks zvonjenje izklopljeno
	Skeniranje
	Migracija
	Nizka raven zvoka
	Visoka raven zvoka
	Priključena slušalka
	Prispelo je novo sporočilo
	Novo sporočilo v mapi »Prejeto«
	Paketni podatki
	Tipke so zaklenjene
	GNSS
	Neformatirana kartica SD
	Priključen USB
	Bluetooth je omogočen
	Jakost Wi-Fi signala
	Wi-Fi OTAP

Odklepanje radia

Če želite odkleniti radio po vklopu, vnesite kodo na poziv. Privzeta koda je 0000. Vaš ponudnik storitev lahko to številko spremeni, preden prejmete radio.

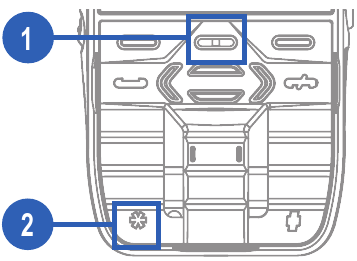

Odklepanje ali zaklepanje tipkovnice

Če želite odkleniti ali zakleniti tipkovnico, pritisnite tipko Menu (meni), ki ji sledi tipka *.

Uporaba menija radia

Če želite vstopiti v meni, pritisnite tipko Menu (meni).
Če se želite pomikati po meniju, pritisnite gumb Up or Down Navigation (navzgor ali navzdol).
Če želite izbrati element menija, pritisnite programsko tipko Select (izberi) ali tipko Right Navigation (desno).
Če se želite vrniti na prejšnjo raven, pritisnite Back (nazaj) ali tipko za odklepanje ali zaklepanje tipkovnice.
Če želite zapustiti meni, pritisnite tipko Back (nazaj).

Izbira TMO ali DMO

Na začetnem zaslonu izberite Options → Trunked Mode (možnosti → trunking način) ali Direct Mode (neposredni način).

Izvajanje skupinskih klicev TMO ali DMO

1. Na začetnem zaslonu pritisnite tipke Navigation (navigacija) ali obrnite gumb Rotary (vrtljiv gumb), da označite želeno govorno skupino.
2. Pritisnite Select (izberi).
3. Pritisnite in držite PTT.
4. Počakajte na ton dovoljenja za govor (če je konfiguriran) in govorite.
5. Če želite poslušati, spustite PTT.

Izvajanje skupinskih klicev za nujne primere TMO ali DMO

1. Pritisnite in držite gumb Emergency (nujni primer). Alarm za nujne primere se pošlje samodejno (če je konfiguriran).
2. Pritisnite in držite PTT.
3. Počakajte na ton dovoljenja za govor (če je konfiguriran) in govorite. Spustite PTT, da poslušate. Če uporabljate funkcijo Hot Mic, počakajte, da se na zaslonu prikaže sporočilo Emergency Mic On (vklopljen mikrofon za nujne primere), nato pa govorite, ne da bi pritisnili PTT.
4. Če želite zapustiti način za nujne primere, pritisnite in držite programsko tipko Exit (izhod).

Izvajanje simpleks zasebnih klicev

V DMO

1. Na začetnem zaslonu izberite številko.
2. Pritisnite in držite PTT, da opravite klic.
3. Počakajte na ton dovoljenja za govor (če je konfiguriran) in govorite. Spustite PTT, da poslušate.
4. Če želite prekiniti klic, pritisnite tipko End (konec).

V TMO

1. Na začetnem zaslonu izberite številko.
2. Pritisnite PTT, da opravite klic. Počakajte, da se klicana stranka javi.
3. Ko je klic vzpostavljen, pritisnite in držite PTT, da govorite. Počakajte na ton dovoljenja za govor (če je konfiguriran). Spustite PTT, da poslušate.
4. Če želite prekiniti klic, pritisnite tipko End (konec).

Izvajanje dupleks zasebnih, telefonskih ali PABX klicev

1. Na začetnem zaslonu izberite številko.
2. Pritisnite tipko Send (pošlji). Dokler se klicana stranka ne javi, se sliši ton zvonjenja.
3. Če želite prekiniti klic, pritisnite tipko End (konec).

Pošiljanje sporočila o stanju

1. Na začetnem zaslonu pritisnite tipko Menu (meni).
2. Izberite Messages (sporočila) → Send Status (pošlji stanje).
3. Označite želeno sporočilo o stanju in pritisnite tipko Send (pošlji).
4. Če je seznam prazen, vnesite 5-mestno številko sporočila o stanju in pritisnite tipko Send (pošlji).

Več informacij o radiu

Obiščite spletno mesto Motorola Solutions na: http://www.motorolasolutions.com/

Portal za učne izkušnje

Uporabniška dokumentacija je na voljo na: https://learning.motorolasolutions.com/

Pravna obvestila o odprtokodni programski opremi

Na voljo na DVD-ju Customer Programming Software Plus (CPS Plus)

Ta dokument je avtorsko zaščiten. Razmnoževanje za namene uporabe izdelkov Motorola Solutions je dovoljeno v ustrezni meri. Razmnoževanje za druge namene, spremembe, dopolnitve ali druga obdelava tega dokumenta niso dovoljeni. Samo ta elektronsko shranjen dokument se šteje za izvirnik. Razmnoževanje se šteje le za kopije. Motorola Solutions, Inc., in njene podružnice in povezana podjetja ne jamčijo za pravilnost takšnih kopij.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS in stilizirani logotip M so blagovne znamke ali registrirane blagovne znamke družbe Motorola Trademark Holdings, LLC in se uporabljajo pod licenco. Besedna znamka in logotipi Bluetooth® so registrirane blagovne znamke v lasti družbe Bluetooth SIG, Inc. in se uporabljajo pod licenco. Vse druge blagovne znamke so last njihovih lastnikov. © 2020 Motorola Solutions, Inc. Vse pravice pridržane.
