Motorola MXP600 - Екі жақты радионы жылдам іске қосу нұсқаулығы

Мазмұны

Радиоңызды күту

Радиоңызды немесе батареяңызды ешқашан экстремалды температурада (+85°C-тан жоғары) қалдырмаңыз.
Мысалы, тікелей күн сәулесінде әйнектің артында. Радио суға батырылатын (IP68 стандартына сәйкес), бірақ тек батареясы мен антеннасы қосылған кезде ғана.
Радиоңызды тазалау үшін дымқыл немесе антистатикалық шүберекті пайдаланыңыз.
Радио шассиінің артындағы VENT (ЖЕЛДЕТУ) деп белгіленген аймақ, gore портының мембранасында ешқандай ластанудың болмауын қамтамасыз етіңіз.

Радиоңызды ұстау

Радиода үш микрофон бар:

  • Simplex тобы, диспетчер немесе жеке қоңыраулар үшін жоғарғы алдыңғы микрофон.
  • Міндетті емес шуды басу үшін жоғарғы артқы микрофон.
  • Duplex, телефонға ұқсас қоңыраулар үшін төменгі микрофон.
  1. Жоғары дыбысты пайдаланған кезде, радиоңызды жоғарғы микрофон аузыңыздан 5–10 см қашықтықта тігінен ұстаңыз.
  2. Жоғарғы микрофонға сөйлеңіз.
  3. Динамик арқылы тыңдаңыз.
  4. Антеннаны басыңыздан және денеңізден кемінде 2,5 см қашықтықта ұстаңыз.
    Simplex қоңыраулары
    Simplex Calls (Simplex қоңыраулары)
  1. Төмен дыбысты пайдаланған кезде, радиоңызды телефон сияқты ұстаңыз.
  2. Төменгі микрофонға сөйлеңіз.
  3. Құлаққап арқылы тыңдаңыз.
  4. Антеннаны басыңыздан және денеңізден кемінде 2,5 см қашықтықта ұстаңыз.
    Duplex қоңыраулары
    Duplex Calls (Duplex қоңыраулары)

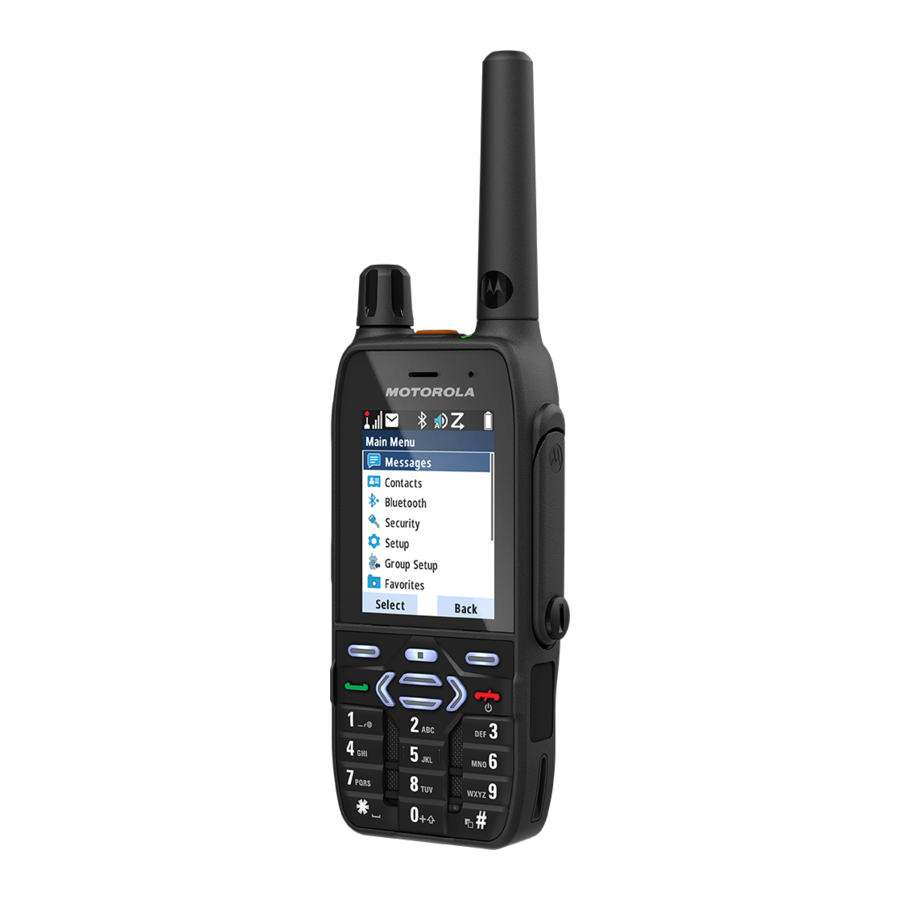

Құрылғыға шолу

Құрылғыға шолу - 1-бөлім

  1. Emergency Button (Төтенше жағдай түймесі)
  2. LED Status Indicator (Жарық диодты күй көрсеткіші)
  3. GCAI-Mini Connector (GCAI-Mini қосқышы)
  4. Antenna (Антенна)
    Құрылғыға шолу - 2-бөлім
  5. Rotary Knob (Айналмалы тұтқа)
  6. Programmable Button (Бағдарламаланатын түйме)
  7. Push-To-Talk Button (PTT) (Сөйлесу үшін басу түймесі (PTT))
  8. Soft Key (Жұмсақ перне)
  9. Near-Field Communication Tag (Жақын далалық байланыс тегі)
  10. Send Key (Жіберу пернесі)
  11. Bottom Microphone (Төменгі микрофон)
  12. Backlight Sensor (Артқы жарық сенсоры)
  13. Keypad (Пернетақта)
  14. Speaker (Динамик)
  15. On/Off/End/Home Key (Қосу/Өшіру/Аяқтау/Басты бет пернесі)
  16. Menu Key (Мәзір пернесі)
  17. Display (Дисплей)
  18. Top Microphone (Жоғарғы микрофон)
  19. Earpiece (Құлаққап)
    Құрылғыға шолу - 3-бөлім
  20. Bottom Connector (Төменгі қосқыш)

Батареяны орнату

Батареяны орнату

  1. Батареяны жоғары кіру бұрышымен бөлікке салыңыз.
  2. Батареяны екі ілмектің астына сырғытыңыз.
  3. Орнына түскенше батареяны басыңыз.

Батареяны алу

Батареяны алу

  1. Батарея бекіткішін оңға жылжытып, ұстап тұрыңыз.
  2. Батареяны көтеріңіз.
  3. Батареяны бөліктен алыңыз.

Антеннаны бекіту

Антеннаны бекіту

  1. Антеннаны бекітпес бұрын радионы өшіріңіз.
  2. Антеннаның бұрандалы негізін радионың жоғарғы жағындағы терминалға салыңыз.
  3. Антеннаны тығыз болғанша сағат тілімен бұраңыз. Күштемеңіз.

Радионы қосу немесе өшіру

Радионы қосу немесе өшіру үшін On/Off (Қосу/Өшіру) пернесін басып тұрыңыз.

Жарық диодты күй көрсеткіші

Indication (Белгі) Status when Not Charging (Зарядталмаған кездегі күй) Status when Charging (Зарядтау кезіндегі күй)
Solid green (Жасыл түс) In use (Пайдалануда) Fully charged (Толық зарядталған)
Blinking green (Жасыл жыпылықтау) In TMO service or idle/ Switching from TMO to DMO (TMO қызметінде немесе бос тұрғанда/ TMO-дан DMO-ға ауысу) 90% charged (90% зарядталған)
Solid red (Қызыл түс) Out of service (Қызметтен тыс) Rapid charge (Жылдам зарядтау)
Blinking red (Қызыл жыпылықтау) Connecting to a network/ Switching from DMO to TMO (Желіге қосылу/ DMO-дан TMO-ға ауысу) Faulty or invalid battery (Ақаулы немесе жарамсыз батарея)
Solid orange (Сары түс) Radio is powering on/ Transmit Inhibit mode in service (Радио қосылып жатыр/ Қызметтегі тасымалдауды тежеу режимі) Not applicable (Қолданылмайды)
Blinking orange (Сары жыпылықтау) Incoming private or phone call (Кіріс жеке немесе телефон қоңырауы) Battery on standby to rapid charge (Батарея жылдам зарядтауға дайын)
No indication (Ешқандай белгі жоқ) Radio powered off/ Radio in covert mode (Радио өшірілген/ Радио жасырын режимде) Not applicable (Қолданылмайды)

Батарея сыйымдылығы туралы ақпарат

Information (Ақпарат) Description (Сипаттама)
Толық Full (80%–100% capacity) (Толық (80%–100% сыйымдылық))
Орташа Middle (60%–80% capacity) (Орташа (60%–80% сыйымдылық))
Төмен Low (25%–60% capacity) (Төмен (25%–60% сыйымдылық))
Өте төмен Very low (5%–25% capacity) (Өте төмен (5%–25% сыйымдылық))
5%-дан аз Less than 5% capacity (5%-дан аз сыйымдылық)

Күй белгішелері

Белгіше Сипаттамасы
Қызметте (TMO)
Қызмет жоқ (TMO)
Сигнал күші
Жоғары RF қуаты
Тікелей режим (DMO)
Төтенше жағдай режимі
Батарея заряды
Батарея зарядталуда
Барлық қоңырау үндері өшірулі
Simplex қоңырауы өшірілген
Duplex қоңырауы өшірілген
Сканерлеу
Миграция
Төменгі аудио
Жоғары аудио
Құлаққап қосылған
Жаңа хабарлама келді
Кіріс жәшігінде жаңа хабарлама бар
Пакеттік деректер
Пернелер құлыпталған
GNSS
Форматталмаған SD картасы
USB қосылған
Bluetooth қосылған
Wi-Fi күші
Wi-Fi OTAP

Радионы құлыптан босату

Радионы қосқаннан кейін құлыптан босату үшін, сұрау бойынша кодты енгізіңіз. Әдепкі код - 0000. Сіздің қызмет провайдеріңіз бұл нөмірді радионы алғанға дейін өзгертуі мүмкін.

Пернетақтаны құлыптан босату немесе құлыптау

Пернетақтаны құлыптан босату немесе құлыптау үшін Menu (Мәзір) пернесін, содан кейін * пернесін басыңыз.
Пернетақтаны құлыптан босату немесе құлыптау

Радио мәзірін пайдалану

Мәзірге кіру үшін Menu (Мәзір) пернесін басыңыз.
Мәзірді жылжыту үшін Жоғары немесе Төмен навигация түймесін басыңыз.
Мәзір элементін таңдау үшін Select (Таңдау) жұмсақ пернесін немесе Оң жақ навигация пернесін басыңыз.
Алдыңғы деңгейге оралу үшін Back (Артқа) немесе Пернетақтаны құлыптан босату немесе құлыптау пернесін басыңыз.
Мәзірден шығу үшін Back (Артқа) пернесін басыңыз.

TMO немесе DMO таңдау

Басты экраннан Options → Trunked Mode (Опциялар → Trunked Mode) немесе Direct Mode (Тікелей режим) тармағын таңдаңыз.

TMO немесе DMO топтық қоңырауларын шалу

  1. Басты экраннан қажетті сөйлесу тобын бөлектеу үшін Navigation (Навигация) пернелерін басыңыз немесе Rotary (Айналмалы) тұтқасын бұраңыз.
  2. Select (Таңдау) түймесін басыңыз.
  3. PTT түймесін басып тұрыңыз.
  4. Сөйлесуге рұқсат сигналын күтіңіз (егер конфигурацияланған болса) және сөйлеңіз.
  5. Тыңдау үшін PTT түймесін босатыңыз.

TMO немесе DMO төтенше топтық қоңырауларын шалу

  1. Emergency (Төтенше жағдай) түймесін басып тұрыңыз. Төтенше дабыл автоматты түрде жіберіледі (егер конфигурацияланған болса).
  2. PTT түймесін басып тұрыңыз.
  3. Сөйлесуге рұқсат сигналын күтіңіз (егер конфигурацияланған болса) және сөйлеңіз. Тыңдау үшін PTT түймесін босатыңыз. Егер Hot Mic мүмкіндігін пайдалансаңыз, дисплейде Emergency Mic On (Төтенше микрофон қосулы) хабарламасы пайда болғанша күтіңіз, содан кейін PTT түймесін баспай сөйлеңіз.
  4. Төтенше жағдай режимінен шығу үшін Exit (Шығу) жұмсақ пернесін басып тұрыңыз.

Simplex жеке қоңырауларын шалу

DMO-да

  1. Басты экраннан нөмір теріңіз.
  2. Қоңырау шалу үшін PTT түймесін басып тұрыңыз.
  3. Сөйлесуге рұқсат сигналын күтіңіз (егер конфигурацияланған болса) және сөйлеңіз. Тыңдау үшін PTT түймесін босатыңыз.
  4. Қоңырауды тоқтату үшін End (Аяқтау) пернесін басыңыз.

TMO-да

  1. Басты экраннан нөмір теріңіз.
  2. Қоңырау шалу үшін PTT түймесін басыңыз. Шақырылған тараптың жауап беруін күтіңіз.
  3. Қоңырау қосылған кезде сөйлеу үшін PTT түймесін басып тұрыңыз. Сөйлесуге рұқсат сигналын күтіңіз (егер конфигурацияланған болса). Тыңдау үшін PTT түймесін босатыңыз.
  4. Қоңырауды тоқтату үшін End (Аяқтау) пернесін басыңыз.

Duplex жеке, телефон немесе PABX қоңырауларын шалу

  1. Басты экраннан нөмір теріңіз.
  2. Send (Жіберу) пернесін басыңыз. Шақырылған тарап жауап бергенше қоңырау үні естіледі.
  3. Қоңырауды тоқтату үшін End (Аяқтау) пернесін басыңыз.

Күй хабарламасын жіберу

  1. Басты экраннан Menu (Мәзір) пернесін басыңыз.
  2. Messages (Хабарламалар) → Send Status (Күйді жіберу) тармағын таңдаңыз.
  3. Қажетті күй хабарламасын бөлектеп, Send (Жіберу) пернесін басыңыз.
  4. Егер тізім бос болса, 5 таңбалы күй хабарламасының нөмірін енгізіп, Send (Жіберу) пернесін басыңыз.

Радио туралы қосымша ақпарат

Motorola Solutions веб-сайтына кіріңіз: http://www.motorolasolutions.com/

Оқыту тәжірибесі порталы

Пайдаланушы құжаттамасы мына жерде қолжетімді: https://learning.motorolasolutions.com/

Customer Programming Software Plus (CPS Plus) DVD-де қолжетімді

Бұл құжат авторлық құқықпен қорғалған. Motorola Solutions өнімдерін пайдалану мақсатында көшіруге тиісті дәрежеде рұқсат етіледі. Басқа мақсаттарда көшіруге, өзгертуге, толықтыруға немесе осы құжатты өзгеше өңдеуге рұқсат етілмейді. Тек осы электронды түрде сақталған құжат түпнұсқа болып саналады. Көшірмелер жай ғана көшірмелер болып саналады. Motorola Solutions, Inc. және оның еншілес және филиалдық компаниялары мұндай көшірмелердің дұрыстығына кепілдік бермейді.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS және Stylized M Logo — Motorola Trademark Holdings, LLC компаниясының сауда белгілері немесе тіркелген сауда белгілері болып табылады және лицензия бойынша пайдаланылады. Bluetooth® сөздік белгісі және логотиптері Bluetooth SIG, Inc. компаниясының тіркелген сауда белгілері болып табылады және лицензия бойынша пайдаланылады. Барлық басқа сауда белгілері тиісті иелерінің меншігі болып табылады. © 2020 Motorola Solutions, Inc. Барлық құқықтар қорғалған.

Motorola Solutions, Inc.
