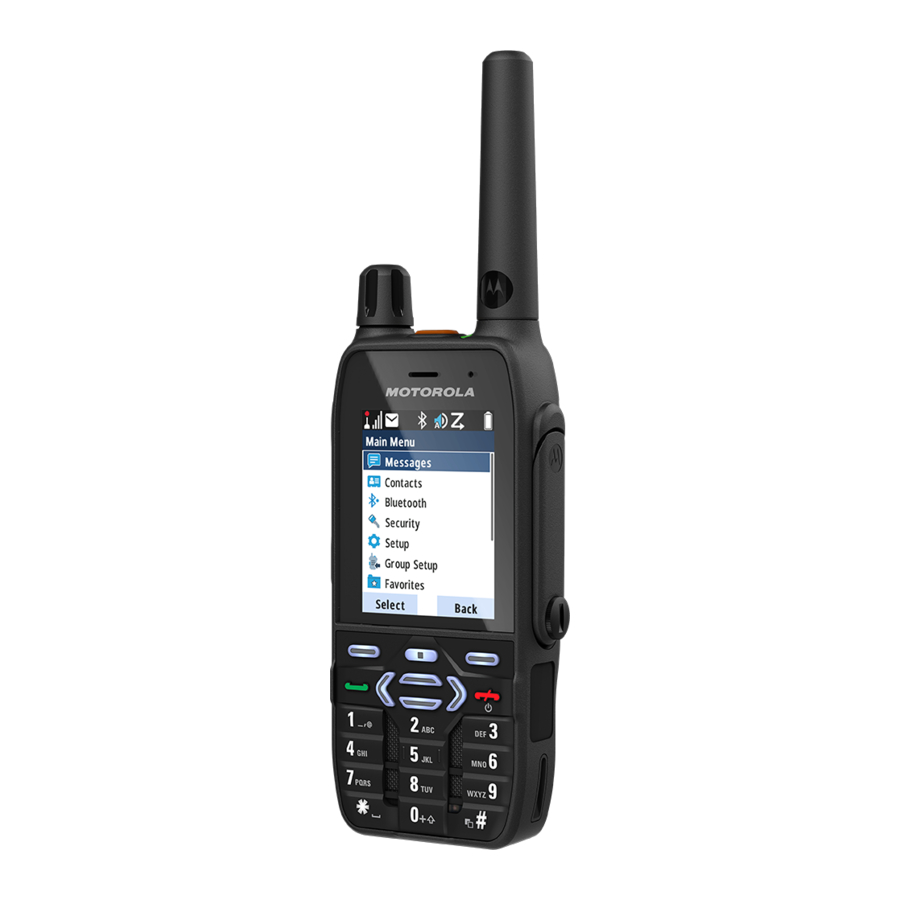

Motorola MXP600 - Οδηγός Γρήγορης Εκκίνησης Αμφίδρομου Ραδιοφώνου

Περιεχόμενα

1 Φροντίδα του Ραδιοφώνου σας
2 Κρατώντας το Ραδιόφωνό σας
3 Επισκόπηση Συσκευής
4 Εγκατάσταση της Μπαταρίας
5 Αφαίρεση της Μπαταρίας
6 Σύνδεση της Κεραίας
7 Ενεργοποίηση ή Απενεργοποίηση του Ραδιοφώνου
8 Ενδεικτική Λυχνία LED
9 Πληροφορίες Χωρητικότητας Μπαταρίας
10 Εικονίδια Κατάστασης
11 Ξεκλείδωμα του Ασυρμάτου
12 Ξεκλείδωμα ή Κλείδωμα του Πληκτρολογίου
13 Χρήση του Μενού του Ασυρμάτου
14 Επιλογή TMO ή DMO
15 Πραγματοποίηση Ομαδικών Κλήσεων TMO ή DMO
16 Πραγματοποίηση Ομαδικών Κλήσεων Έκτακτης Ανάγκης TMO ή DMO
17 Πραγματοποίηση Ιδιωτικών Κλήσεων Simplex
- 17.1 Σε DMO
- 17.2 Σε TMO
18 Πραγματοποίηση Ιδιωτικών Κλήσεων Duplex, Τηλεφώνου ή PABX
19 Αποστολή Μηνύματος Κατάστασης
20 Περισσότερες Πληροφορίες για τον Ασύρματο
21 Πύλη Μαθησιακής Εμπειρίας
22 Νομικές Ειδοποιήσεις Λογισμικού Ανοιχτού Κώδικα
23 Αναφορές
24 Λήψη εγχειριδίου
25 Σε άλλες γλώσσες

Φροντίδα του Ραδιοφώνου σας

Μην αφήνετε ποτέ το ραδιόφωνο ή την μπαταρία σας σε ακραίες θερμοκρασίες (πάνω από +85°C).
Για παράδειγμα, πίσω από ένα παρμπρίζ σε άμεσο ηλιακό φως. Το ραδιόφωνο είναι βυθιζόμενο (συμμορφώνεται με το πρότυπο IP68), αλλά μόνο με την μπαταρία και την κεραία συνδεδεμένες.
Για να καθαρίσετε το ραδιόφωνό σας, χρησιμοποιήστε ένα υγρό ή αντιστατικό πανί.
Βεβαιωθείτε ότι δεν υπάρχει μόλυνση στη μεμβράνη της θύρας gore, δηλαδή στην περιοχή που επισημαίνεται ως VENT στο πίσω μέρος του πλαισίου του ραδιοφώνου.

Κρατώντας το Ραδιόφωνό σας

Το ραδιόφωνο έχει τρία μικρόφωνα:

Ένα επάνω μπροστινό μικρόφωνο για Simplex group, dispatcher, ή ιδιωτικές κλήσεις.
Ένα επάνω πίσω μικρόφωνο για προαιρετική ακύρωση θορύβου.
Ένα κάτω μικρόφωνο για Duplex, τηλεφωνικές κλήσεις.

Όταν χρησιμοποιείτε υψηλό ήχο, κρατήστε το ραδιόφωνό σας κάθετα με το επάνω μικρόφωνο 5–10 cm μακριά από το στόμα σας.
Μιλήστε στο επάνω μικρόφωνο.
Ακούστε μέσω του ηχείου.
Κρατήστε την κεραία τουλάχιστον 2.5 cm μακριά από το κεφάλι και το σώμα σας.

Κλήσεις Simplex

Όταν χρησιμοποιείτε χαμηλό ήχο, κρατήστε το ραδιόφωνό σας όπως θα κρατούσατε ένα τηλέφωνο.
Μιλήστε στο κάτω μικρόφωνο.
Ακούστε μέσω του ακουστικού.
Κρατήστε την κεραία τουλάχιστον 2.5 cm μακριά από το κεφάλι και το σώμα σας.

Κλήσεις Duplex

Επισκόπηση Συσκευής

Επισκόπηση Συσκευής - Μέρος 1

Emergency Button (Κουμπί Έκτακτης Ανάγκης)
LED Status Indicator (Ενδεικτική Λυχνία LED)
GCAI-Mini Connector
Antenna (Κεραία)
Rotary Knob (Περιστροφικός Επιλογέας)
Programmable Button (Προγραμματιζόμενο Κουμπί)
Push-To-Talk Button (PTT)
Soft Key (Μαλακό Κλειδί)
Near-Field Communication Tag
Send Key (Κλειδί Αποστολής)
Bottom Microphone (Κάτω Μικρόφωνο)
Backlight Sensor (Αισθητήρας Οπίσθιου Φωτισμού)
Keypad (Πληκτρολόγιο)
Speaker (Ηχείο)
On/Off/End/Home Key (Κλειδί Ενεργοποίησης/Απενεργοποίησης/Τερματισμού/Αρχικής Οθόνης)
Menu Key (Κλειδί Μενού)
Display (Οθόνη)
Top Microphone (Επάνω Μικρόφωνο)
Earpiece (Ακουστικό)
Bottom Connector (Κάτω Υποδοχή)

Εγκατάσταση της Μπαταρίας

Εισάγετε την μπαταρία στη θήκη σε υψηλή γωνία εισόδου.
Σύρετε την μπαταρία κάτω από τα δύο άγκιστρα.
Πιέστε προς τα κάτω την μπαταρία μέχρι να κουμπώσει στη θέση της.

Αφαίρεση της Μπαταρίας

Σύρετε το μάνταλο της μπαταρίας προς τα δεξιά και κρατήστε το.
Σηκώστε την μπαταρία.
Αφαιρέστε την μπαταρία από τη θήκη.

Σύνδεση της Κεραίας

Απενεργοποιήστε το ραδιόφωνο πριν συνδέσετε την κεραία.
Εισάγετε τη σπειροειδή βάση της κεραίας στην υποδοχή στο πάνω μέρος του ραδιοφώνου.
Γυρίστε την κεραία δεξιόστροφα μέχρι να σφίξει. Μην ασκήσετε υπερβολική δύναμη.

Ενεργοποίηση ή Απενεργοποίηση του Ραδιοφώνου

Για να ενεργοποιήσετε ή να απενεργοποιήσετε το ραδιόφωνο, πατήστε και κρατήστε πατημένο το πλήκτρο On/Off (Ενεργοποίηση/Απενεργοποίηση).

Ενδεικτική Λυχνία LED

Ένδειξη	Κατάσταση όταν Δεν Φορτίζει	Κατάσταση κατά τη Φόρτιση
Σταθερό πράσινο	Σε χρήση	Πλήρως φορτισμένη
Πράσινο που αναβοσβήνει	Σε υπηρεσία TMO ή σε αδράνεια/ Εναλλαγή από TMO σε DMO	90% φορτισμένη
Σταθερό κόκκινο	Εκτός υπηρεσίας	Γρήγορη φόρτιση
Κόκκινο που αναβοσβήνει	Σύνδεση σε δίκτυο/ Εναλλαγή από DMO σε TMO	Ελαττωματική ή μη έγκυρη μπαταρία
Σταθερό πορτοκαλί	Το ραδιόφωνο ενεργοποιείται/ Λειτουργία Απαγόρευσης Μετάδοσης σε υπηρεσία	Δεν ισχύει
Πορτοκαλί που αναβοσβήνει	Εισερχόμενη ιδιωτική ή τηλεφωνική κλήση	Μπαταρία σε αναμονή για γρήγορη φόρτιση
Καμία ένδειξη	Το ραδιόφωνο είναι απενεργοποιημένο/ Το ραδιόφωνο είναι σε μυστική λειτουργία	Δεν ισχύει

Πληροφορίες Χωρητικότητας Μπαταρίας

Πληροφορίες	Περιγραφή
	Πλήρης (80%–100% χωρητικότητα)
	Μεσαία (60%–80% χωρητικότητα)
	Χαμηλή (25%–60% χωρητικότητα)
	Πολύ χαμηλή (5%–25% χωρητικότητα)
	Λιγότερο από 5% χωρητικότητα

Εικονίδια Κατάστασης

Εικονίδιο	Περιγραφή
	Σε Λειτουργία (TMO)
	Εκτός Λειτουργίας (TMO)
	Ένταση Σήματος
	Υψηλή Ισχύς RF
	Άμεση Λειτουργία (DMO)
	Λειτουργία Έκτακτης Ανάγκης
	Ισχύς Μπαταρίας
	Φόρτιση Μπαταρίας
	Όλοι οι Ήχοι Κλήσης Απενεργοποιημένοι
	Απλή Σίγαση Κλήσης
	Διπλή Σίγαση Κλήσης
	Σάρωση
	Μετάβαση
	Χαμηλή Ένταση Ήχου
	Υψηλή Ένταση Ήχου
	Συνδεδεμένο Ακουστικό
	Έφτασε Νέο Μήνυμα
	Νέο Μήνυμα στα Εισερχόμενα
	Δεδομένα Πακέτων
	Κλειδωμένα Πλήκτρα
	GNSS
	Μη Μορφοποιημένη Κάρτα SD
	Συνδεδεμένο USB
	Ενεργοποιημένο Bluetooth
	Ισχύς Wi-Fi
	Wi-Fi OTAP

Ξεκλείδωμα του Ασυρμάτου

Για να ξεκλειδώσετε τον ασύρματο μετά την ενεργοποίηση, εισαγάγετε τον κωδικό στην προτροπή. Ο προεπιλεγμένος κωδικός είναι 0000. Ο πάροχος υπηρεσιών σας ενδέχεται να αλλάξει αυτόν τον αριθμό πριν παραλάβετε τον ασύρματό σας.

Ξεκλείδωμα ή Κλείδωμα του Πληκτρολογίου

Για να ξεκλειδώσετε ή να κλειδώσετε το πληκτρολόγιο, πατήστε το πλήκτρο Menu (Μενού) ακολουθούμενο από το πλήκτρο *.

Για να εισέλθετε στο μενού, πατήστε το πλήκτρο Menu (Μενού).
Για να μετακινηθείτε στο μενού, πατήστε το κουμπί Up or (Πάνω ή) Down Navigation (Κάτω Πλοήγηση).
Για να επιλέξετε ένα στοιχείο μενού, πατήστε το μαλακό πλήκτρο Select (Επιλογή) ή το πλήκτρο Right Navigation (Δεξιά Πλοήγηση).
Για να επιστρέψετε στο προηγούμενο επίπεδο, πατήστε Back (Πίσω) ή το πλήκτρο Ξεκλειδώματος ή Κλειδώματος του Πληκτρολογίου.
Για να βγείτε από το μενού, πατήστε το πλήκτρο Back (Πίσω).

Επιλογή TMO ή DMO

Από την αρχική οθόνη, επιλέξτε Options → Trunked Mode (Επιλογές → Λειτουργία Trunked) ή Direct Mode (Άμεση Λειτουργία).

Πραγματοποίηση Ομαδικών Κλήσεων TMO ή DMO

Από την αρχική οθόνη, πατήστε τα πλήκτρα Navigation (Πλοήγηση) ή γυρίστε το Rotary (Περιστροφικό) Κουμπί για να επισημάνετε την επιθυμητή ομάδα ομιλίας.
Πατήστε Select (Επιλογή).
Πατήστε και κρατήστε πατημένο το PTT.
Περιμένετε τον Τόνο Άδειας Ομιλίας (εάν έχει διαμορφωθεί) και μιλήστε.
Για να ακούσετε, αφήστε το PTT.

Πραγματοποίηση Ομαδικών Κλήσεων Έκτακτης Ανάγκης TMO ή DMO

Πατήστε και κρατήστε πατημένο το κουμπί Emergency (Έκτακτης Ανάγκης). Ο συναγερμός έκτακτης ανάγκης αποστέλλεται αυτόματα (εάν έχει διαμορφωθεί).
Πατήστε και κρατήστε πατημένο το PTT.
Περιμένετε τον Τόνο Άδειας Ομιλίας (εάν έχει διαμορφωθεί) και μιλήστε. Αφήστε το PTT για να ακούσετε. Εάν χρησιμοποιείτε τη λειτουργία Hot Mic, περιμένετε να εμφανιστεί το μήνυμα Emergency Mic On (Ενεργοποίηση Μικροφώνου Έκτακτης Ανάγκης) στην οθόνη και, στη συνέχεια, μιλήστε χωρίς να πατήσετε το PTT.
Για να βγείτε από τη Λειτουργία Έκτακτης Ανάγκης, πατήστε και κρατήστε πατημένο το μαλακό πλήκτρο Exit (Έξοδος).

Πραγματοποίηση Ιδιωτικών Κλήσεων Simplex

Σε DMO

Από την αρχική οθόνη, καλέστε έναν αριθμό.
Πατήστε και κρατήστε πατημένο το PTT για να πραγματοποιήσετε μια κλήση.
Περιμένετε τον Τόνο Άδειας Ομιλίας (εάν έχει διαμορφωθεί) και μιλήστε. Αφήστε το PTT για να ακούσετε.
Για να τερματίσετε την κλήση, πατήστε το πλήκτρο End (Τέλος).

Σε TMO

Από την αρχική οθόνη, καλέστε έναν αριθμό.
Πατήστε PTT για να πραγματοποιήσετε μια κλήση. Περιμένετε να απαντήσει ο καλούμενος.
Όταν συνδεθεί η κλήση, πατήστε και κρατήστε πατημένο το PTT για να μιλήσετε. Περιμένετε τον Τόνο Άδειας Ομιλίας (εάν έχει διαμορφωθεί). Αφήστε το PTT για να ακούσετε.
Για να τερματίσετε την κλήση, πατήστε το πλήκτρο End (Τέλος).

Πραγματοποίηση Ιδιωτικών Κλήσεων Duplex, Τηλεφώνου ή PABX

Από την αρχική οθόνη, καλέστε έναν αριθμό.
Πατήστε το πλήκτρο Send (Αποστολή). Ακούγεται ο ήχος κλήσης μέχρι να απαντήσει ο καλούμενος.
Για να τερματίσετε την κλήση, πατήστε το πλήκτρο End (Τέλος).

Αποστολή Μηνύματος Κατάστασης

Από την αρχική οθόνη, πατήστε το πλήκτρο Menu (Μενού).
Επιλέξτε Messages (Μηνύματα) → Send Status (Αποστολή Κατάστασης).
Επισημάνετε το απαιτούμενο μήνυμα κατάστασης και πατήστε το πλήκτρο Send (Αποστολή).
Εάν η λίστα είναι κενή, εισαγάγετε έναν 5-ψήφιο αριθμό μηνύματος κατάστασης και πατήστε το πλήκτρο Send (Αποστολή).

Περισσότερες Πληροφορίες για τον Ασύρματο

Επισκεφθείτε την ιστοσελίδα της Motorola Solutions στη διεύθυνση: http://www.motorolasolutions.com/

Πύλη Μαθησιακής Εμπειρίας

Τεκμηρίωση χρήστη διαθέσιμη στη διεύθυνση: https://learning.motorolasolutions.com/

Νομικές Ειδοποιήσεις Λογισμικού Ανοιχτού Κώδικα

Διατίθεται στο DVD Customer Programming Software Plus (CPS Plus)

Αυτό το έγγραφο προστατεύεται από πνευματικά δικαιώματα. Επιτρέπονται οι αναπαραγωγές για σκοπούς χρήσης των προϊόντων της Motorola Solutions σε κατάλληλο βαθμό. Δεν επιτρέπονται οι αναπαραγωγές για άλλους σκοπούς, αλλαγές, προσθήκες ή άλλη επεξεργασία αυτού του εγγράφου. Μόνο αυτό το ηλεκτρονικά αποθηκευμένο έγγραφο θεωρείται το πρωτότυπο. Οι αναπαραγωγές θεωρούνται απλώς αντίγραφα. Η Motorola Solutions, Inc., και οι θυγατρικές και συνεργάτες της δεν εγγυώνται την ορθότητα αυτών των ειδών αντιγράφων.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS και το Stylized M Logo είναι εμπορικά σήματα ή σήματα κατατεθέντα της Motorola Trademark Holdings, LLC και χρησιμοποιούνται κατόπιν αδείας. Το λεκτικό σήμα και τα λογότυπα Bluetooth® είναι σήματα κατατεθέντα που ανήκουν στην Bluetooth SIG, Inc. και χρησιμοποιούνται κατόπιν αδείας. Όλα τα άλλα εμπορικά σήματα είναι ιδιοκτησία των αντίστοιχων κατόχων τους. © 2020 Motorola Solutions, Inc. Με επιφύλαξη παντός δικαιώματος.
