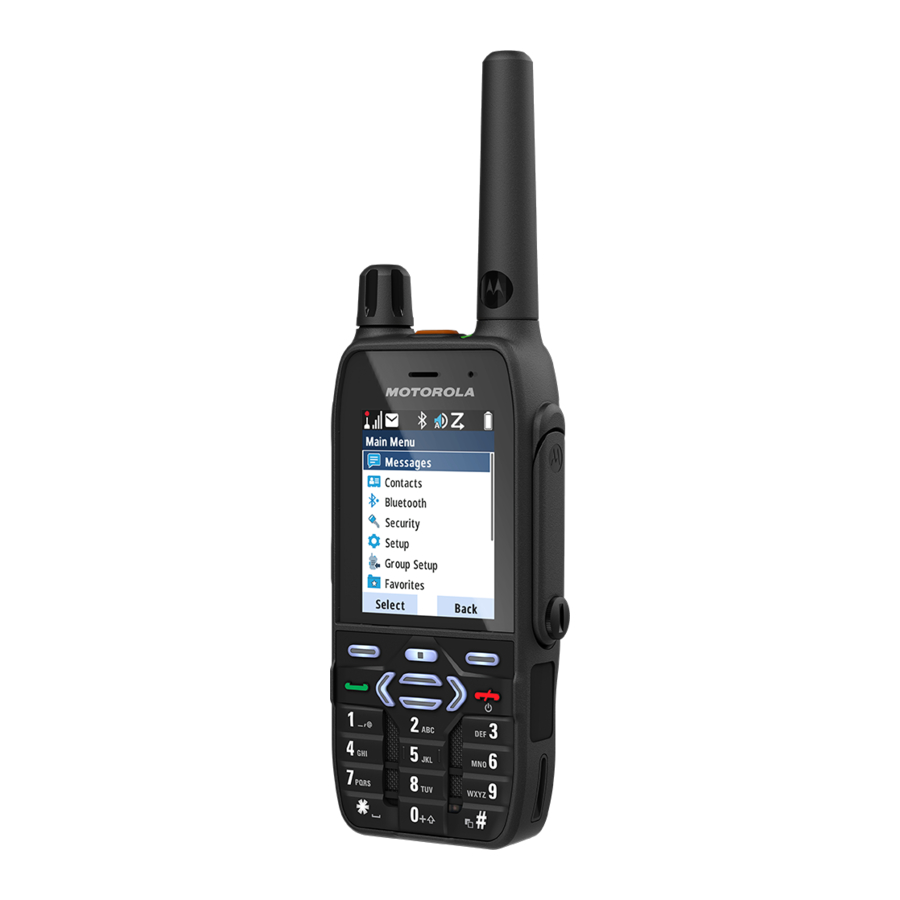

Motorola MXP600 – Kahesuunalise raadio kiirjuhend

Raadio eest hoolitsemine

Ärge kunagi jätke oma raadiot või akut äärmuslikesse temperatuuridesse (üle +85 °C).
Näiteks esiklaasi taha otsese päikesevalguse kätte. Raadio on veekindel (vastab standardile IP68), kuid ainult aku ja antenni kinnitamisel.
Raadio puhastamiseks kasutage niisutatud või antistaatilist lappi.
Veenduge, et Gore-pordi membraanil ei oleks saasteaineid, see on ala, mis on raadio šassii tagaküljel märgistatud kui VENT.

Raadio hoidmine

Raadiol on kolm mikrofoni:

• Ülemine esiosa mikrofon Simplexi grupile, dispetšerile või privaatkõnedele.
• Ülemine tagumine mikrofon valikulise müra summutamiseks.
• Alumine mikrofon dupleks-, telefonikõnede jaoks.


1. Kõrge helitugevuse kasutamisel hoidke raadiot vertikaalselt, ülemine mikrofon 5–10 cm kaugusel suust.
2. Rääkige ülemisse mikrofoni.
3. Kuulake läbi kõlari.
4. Hoidke antenni vähemalt 2,5 cm kaugusel peast ja kehast.

   Simplekskõned


1. Madala helitugevuse kasutamisel hoidke raadiot nagu telefoni.
2. Rääkige alumisse mikrofoni.
3. Kuulake läbi kõrvaklapi.
4. Hoidke antenni vähemalt 2,5 cm kaugusel peast ja kehast.

   Duplekskõned

Seadme ülevaade

1. Hädanupp
2. LED-olekuindikaator
3. GCAI-Mini pistik
4. Antenn


5. Pöördnupp
6. Programmeeritav nupp
7. Vajuta-räägi nupp (PTT)
8. Pehme klahv
9. Lähiväljaside silt
10. Saada klahv
11. Alumine mikrofon
12. Taustvalgustuse andur
13. Klahvistik
14. Kõlar
15. Sisse/Välja/Lõpeta/Avaleht klahv
16. Menüü klahv
17. Ekraan
18. Ülemine mikrofon
19. Kõrvaklapp


20. Alumine pistik

Aku paigaldamine

1. Sisestage aku kõrge sisenemisnurgaga kambrisse.
2. Libistage aku kahe riivi alla.
3. Vajutage aku alla, kuni see klõpsatab oma kohale.

Aku eemaldamine

1. Libistage aku riiv paremale ja hoidke seda.
2. Tõstke akut.
3. Eemaldage aku kambrist.

Antenni kinnitamine

1. Enne antenni kinnitamist lülitage raadio välja.
2. Sisestage antenni keermestatud alus raadio ülaosas olevasse terminali.
3. Pöörake antenni päripäeva, kuni see on tihedalt kinni. Ärge sundige.

Raadio sisse- või väljalülitamine

Raadio sisse- või väljalülitamiseks vajutage ja hoidke all klahvi On/Off (sisse/välja).

LED-olekuindikaator

Aku mahutavuse teave

Teave	Kirjeldus
	Täis (80–100% mahutavus)
	Keskmine (60–80% mahutavus)
	Madal (25–60% mahutavus)
	Väga madal (5–25% mahutavus)
	Vähem kui 5% mahutavus

Olekuikoonid

Icon	Description (Kirjeldus)
	In Service (TMO) (Teenuses (TMO))
	No Service (TMO) (Teenust pole (TMO))
	Signal Strength (Signaali tugevus)
	High RF Power (Kõrge RF võimsus)
	Direct Mode (DMO) (Otse režiim (DMO))
	Emergency Mode (Hädaolukorra režiim)
	Battery Strength (Aku tase)
	Battery Charging (Aku laadimine)
	All Ring Tones Off (Kõik helinad väljas)
	Simplex Ring Muted (Simpleks helin vaigistatud)
	Duplex Ring Muted (Dupleks helin vaigistatud)
	Scan (Skaneeri)
	Migration (Migratsioon)
	Low Audio (Madal helitugevus)
	High Audio (Kõrge helitugevus)
	Earpiece Connected (Kõrvaklapp ühendatud)
	New Message Has Arrived (Uus sõnum on saabunud)
	New Message In Inbox (Uus sõnum postkastis)
	Packet Data (Pakettandmed)
	Keys Locked (Klahvid lukus)
	GNSS
	Non-Formatted SD Card (Vormindamata SD-kaart)
	USB Connected (USB ühendatud)
	Bluetooth Enabled (Bluetooth on lubatud)
	Wi-Fi Strength (WiFi tugevus)
	Wi-Fi OTAP

Raadio avamine

Raadio avamiseks pärast sisselülitamist sisestage viibal kood. Vaikimisi kood on 0000. Teie teenusepakkuja võib seda numbrit enne raadio kättesaamist muuta.

Klahvistiku avamine või lukustamine

Klahvistiku avamiseks või lukustamiseks vajutage klahvi Menu (Menüü), millele järgneb klahv *.

Raadio menüü kasutamine

Menüüsse sisenemiseks vajutage klahvi Menu (Menüü).
Menüüs kerimiseks vajutage nuppu Up or Down Navigation (Üles või Alla navigeerimine).
Menüüelemendi valimiseks vajutage pehmet klahvi Select (Vali) või klahvi Right Navigation (Parem navigeerimine).
Eelmisele tasemele naasmiseks vajutage klahvi Back (Tagasi) või klahvistiku avamise või lukustamise klahvi.
Menüüst väljumiseks vajutage klahvi Back (Tagasi).

TMO või DMO valimine

Valige avakuval Options → Trunked Mode (Valikud → Trunkitud režiim) või Direct Mode (Otse režiim).

TMO või DMO grupikõnede tegemine

1. Vajutage avakuval Navigation (Navigeerimis) klahve või keerake Rotary (Pöörd) nuppu, et esile tõsta soovitud kõnerühm.
2. Vajutage Select (Vali).
3. Vajutage ja hoidke all nuppu PTT.
4. Oodake kõne lubamise tooni (kui see on konfigureeritud) ja rääkige.
5. Kuulamiseks vabastage PTT.

TMO või DMO hädaabigrupikõnede tegemine

1. Vajutage ja hoidke all nuppu Emergency (Hädaabi). Häire saadetakse automaatselt (kui see on konfigureeritud).
2. Vajutage ja hoidke all nuppu PTT.
3. Oodake kõne lubamise tooni (kui see on konfigureeritud) ja rääkige. Kuulamiseks vabastage PTT. Kui kasutate funktsiooni Hot Mic, oodake, kuni ekraanile ilmub teade Emergency Mic On (Hädaabi mikrofon sees), seejärel rääkige ilma nuppu PTT vajutamata.
4. Hädaolukorra režiimist väljumiseks vajutage ja hoidke all pehmet klahvi Exit (Välju).

Simpleks erakõnede tegemine

DMO-s

1. Valige avakuval number.
2. Kõne tegemiseks vajutage ja hoidke all nuppu PTT.
3. Oodake kõne lubamise tooni (kui see on konfigureeritud) ja rääkige. Kuulamiseks vabastage PTT.
4. Kõne lõpetamiseks vajutage klahvi End (Lõpeta).

TMO-s

1. Valige avakuval number.
2. Kõne tegemiseks vajutage nuppu PTT. Oodake, kuni kutsutud osapool vastu võtab.
3. Kui kõne on ühendatud, vajutage ja hoidke all nuppu PTT, et rääkida. Oodake kõne lubamise tooni (kui see on konfigureeritud). Kuulamiseks vabastage PTT.
4. Kõne lõpetamiseks vajutage klahvi End (Lõpeta).

Dupleks eraviisiliste, telefoni- või PABX-kõnede tegemine

1. Valige avakuval number.
2. Vajutage klahvi Send (Saada). Helin kõlab, kuni kutsutud osapool vastab.
3. Kõne lõpetamiseks vajutage klahvi End (Lõpeta).

Olekusõnumi saatmine

1. Vajutage avakuval klahvi Menu (Menüü).
2. Valige Messages (Sõnumid) → Send Status (Saada olek).
3. Tõstke esile vajalik olekusõnum ja vajutage klahvi Send (Saada).
4. Kui loend on tühi, sisestage 5-kohaline olekusõnumi number ja vajutage klahvi Send (Saada).

Lisateave raadio kohta

Külastage Motorola Solutionsi veebisaiti aadressil: http://www.motorolasolutions.com/

Õppimise kogemuste portaal

Kasutajadokumentatsioon on saadaval aadressil: https://learning.motorolasolutions.com/

Avatud lähtekoodiga tarkvara juriidilised märkused

Saadaval Customer Programming Software Plus (CPS Plus) DVD-l

See dokument on kaitstud autoriõigusega. Dubleerimine Motorola Solutions toodete kasutamise eesmärgil on lubatud sobivas ulatuses. Dubleerimine muudel eesmärkidel, muudatused, täiendused või muu selle dokumendi töötlemine ei ole lubatud. Ainult seda elektrooniliselt salvestatud dokumenti peetakse originaaliks. Dubleerimisi peetakse pelgalt koopiateks. Motorola Solutions, Inc. ning selle tütarettevõtted ja sidusettevõtted ei vastuta selliste koopiate õigsuse eest.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS ja stiliseeritud M-logo on Motorola Trademark Holdings, LLC kaubamärgid või registreeritud kaubamärgid ja neid kasutatakse litsentsi alusel. Bluetooth® sõnamärk ja logod on Bluetooth SIG, Inc. registreeritud kaubamärgid ja neid kasutatakse litsentsi alusel. Kõik muud kaubamärgid on nende vastavate omanike omand. © 2020 Motorola Solutions, Inc. Kõik õigused kaitstud.
