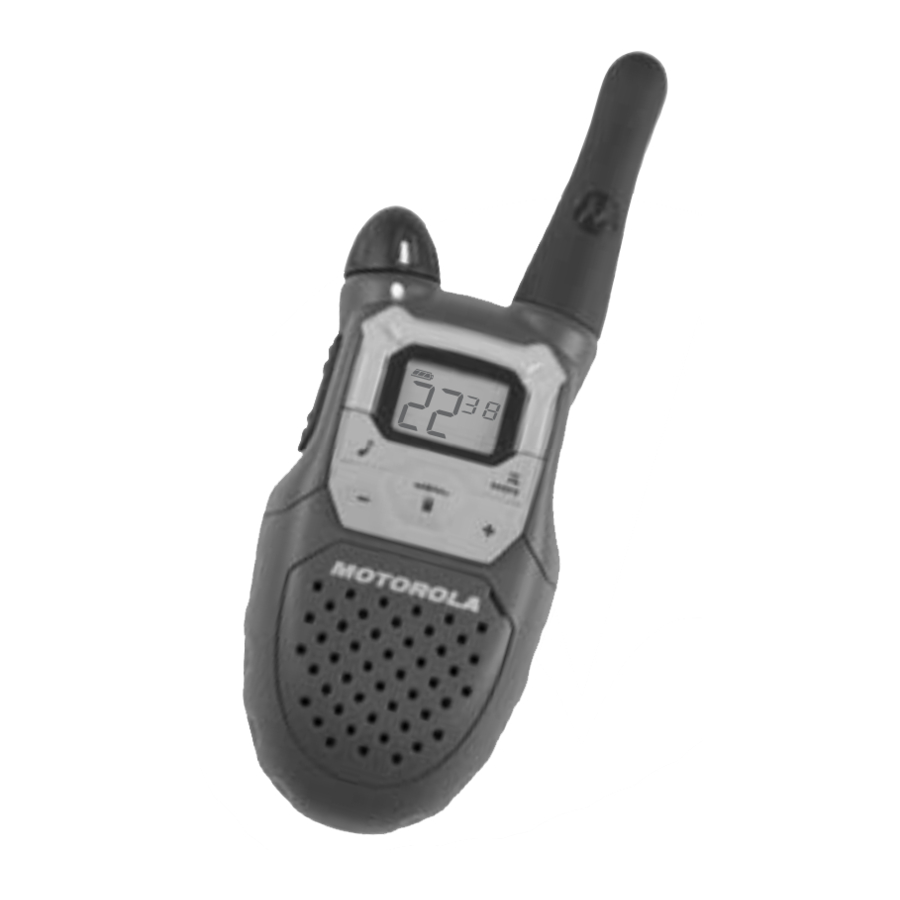

Motorola TALKABOUT KEM-ML36100 - MC Series Handleiding

Bedieningsknoppen

Uitleg Display

- Batterijmeter

- Ruisfiltering

- Kanaal Vermogen Indicator

- Handsfree (VOX)

- Vergrendelen (Lock)

- Gespreksbevestigingstoon (Roger Beep)

- Scannen (Scan)

Aan de slag

De batterijen plaatsen

Elke radio kan gebruikmaken van 1 NiMH oplaadbaar batterijpakket of 3 AA alkalinebatterijen en piept wanneer de batterijen bijna leeg zijn.

Het NiMH oplaadbare batterijpakket plaatsen

1. Schakel de radio uit.
2. Met de achterkant van de radio naar u toe gericht, tilt u de vergrendeling van het batterijklepje omhoog en verwijdert u het klepje.
3. Haal het batterijpakket uit de doorzichtige plastic zak (niet uit elkaar halen of uitpakken).
4. Plaats het NiMH-batterijpakket met het schema naar u toe gericht.
5. Plaats het batterijklepje terug en druk het omlaag om het vast te zetten.

De drie AA-alkalinebatterijen plaatsen

1. Schakel de radio uit.
2. Met de achterkant van de radio naar u toe gericht, tilt u de vergrendeling van het batterijklepje omhoog en verwijdert u het klepje.
3. Plaats de drie AA-alkalinebatterijen met de + en - polariteit zoals binnenin aangegeven.
4. Plaats het batterijklepje terug en druk het omlaag om het vast te zetten.

Radio Batterijmeter

Het batterijpictogram van de radio geeft het batterijniveau aan, van vol tot leeg . Wanneer de radio nog maar één segment over heeft, piept de radio periodiek of na het loslaten van (Waarschuwing Batterij Bijna Leeg).

Het NiMH-batterijpakket verwijderen (optioneel accessoire)

1. Schakel de radio uit.
2. Met de achterkant van de radio naar u toe gericht, tilt u de batterijvergrendeling omhoog om het batterijklepje los te maken en verwijdert u het klepje.
3. Verwijder voorzichtig de NiMH-batterij.
4. Plaats het batterijklepje terug en druk het omlaag om het vast te zetten.

De drie AA-batterijen verwijderen

1. Schakel de radio uit.
2. Met de achterkant van de radio naar u toe gericht, tilt u de batterijvergrendeling omhoog om het batterijklepje los te maken en verwijdert u het klepje.
3. Verwijder voorzichtig elke batterij door elke batterij afzonderlijk eruit te halen.
4. Plaats het batterijklepje terug en druk het omlaag om het vast te zetten.

Opmerkingen

• Wees voorzichtig bij het verwijderen van NiMH- of AA-batterijen. Gebruik geen scherpe of geleidende voorwerpen om een van deze batterijen te verwijderen.
• Verwijder de batterijen voordat u uw radio voor langere tijd opbergt. Batterijen corroderen na verloop van tijd en kunnen permanente schade aan uw radio veroorzaken.

De batterijlader gebruiken

De batterijlader biedt drop-in oplaadgemak voor NiMH-batterijen en kan op elk vlak oppervlak worden geplaatst, zoals een bureau of werkbank. Laad de NiMH-batterij 's nachts op (minstens 16 uur) voordat u hem voor de eerste keer gebruikt. Na de eerste keer opladen is een lege batterij binnen 14 uur volledig opgeladen.

1. Volg de bovenstaande stappen om een NiMH-batterijpakket te plaatsen.
2. Steek het snoer van de AC-voeding in de aansluiting op de bureaustandaard.
3. Steek de AC-voeding in een standaard stopcontact.
4. Met een radio naar voren gericht, schuift u deze in een van de oplaadzakken.
5. Bij het opladen van de batterijlader brandt het rode lampje op de laderbasis continu.

Opmerkingen

• Het lampje blijft rood branden nadat het NiMH-batterijpakket volledig is opgeladen.
• Bij het wisselen tussen warme en koude temperaturen, laad het NiMH-batterijpakket pas op als de batterijtemperatuur is geacclimatiseerd (meestal ongeveer 20 minuten).
• Voor een optimale levensduur van de batterij, verwijder de radio of batterij binnen 16 uur uit de lader. Bewaar de radio niet terwijl deze op de lader is aangesloten.
• Schakel de radio uit in de oplaadlade.

De riemclip bevestigen en verwijderen

1. Bevestig de riemclip aan de zak of riemband.
2. Lijn de riemclippost uit met het gat in de achterkant van de radio.
3. Duw voorzichtig totdat de clip op zijn plaats klikt.

Om te verwijderen

1. Druk op het ontgrendelingslipje aan de bovenkant van de riemclip om de vergrendeling los te maken.
2. Trek de riemclip weg van de achterkant van de radio.

Uw radio in- en uitschakelen

Draai met de klok mee om de radio in te schakelen en tegen de klok in om de radio uit te schakelen.

1. In de AAN (ON) -stand piept de radio en toont kort alle functiepictogrammen die beschikbaar zijn op de radio.
2. Het scherm toont vervolgens het huidige kanaal, de code en alle functies die zijn ingeschakeld.

Het volume instellen

Houd drie seconden ingedrukt terwijl u aan draait totdat u een comfortabel luistervolume bereikt.

1. Draai met de klok mee om het volume te verhogen.
2. Draai tegen de klok in om het volume te verlagen.

Houd de radio niet dicht bij uw oor. Als het volume op een oncomfortabel niveau is ingesteld, kan dit uw oor beschadigen.

Praten en luisteren

Om te communiceren, moeten alle radio's in uw groep op hetzelfde kanaal en dezelfde storingseliminatiecode zijn ingesteld.

1. Om te praten, houdt u ingedrukt.
2. Wanneer u klaar bent met praten, laat u los.

Voor maximale helderheid houdt u de radio vijf tot acht centimeter van uw mond en spreekt u rechtstreeks in de microfoon. Bedek de microfoon niet tijdens het praten.

Bereik

Uw radio is ontworpen om de prestaties te maximaliseren en het transmissiebereik te verbeteren. Gebruik de radio's niet dichter dan anderhalve meter van elkaar.

Monitor Knop

Door drie seconden ingedrukt te houden, kunt u luisteren naar het volumeniveau van de radio wanneer u geen ontvangst hebt. Hierdoor kunt u het volume aanpassen, indien nodig. U kunt ook op drukken om te controleren op activiteit op het huidige kanaal voordat u praat.

Push-to-Talk Time-out Timer

Om onbedoelde uitzendingen te voorkomen en de batterij te sparen, zendt de radio een continue waarschuwingstoon uit en stopt de uitzending als u 60 seconden onafgebroken ingedrukt houdt.

Menu-opties

Het kanaal selecteren

Uw radio heeft 22 kanalen. Het kanaal is de frequentie die de radio gebruikt om uit te zenden. Kanalen 8-14 zijn alleen FRS 0.5 watt en alle andere kanalen zijn GMRS. (Zie de tabel "Kanalen en Frequenties" voor details.)

1. Zet de radio aan en druk op . Wanneer de radio op een 0.5 watt kanaal staat, wordt weergegeven. Wanneer de radio op een 1 watt kanaal staat, wordt weergegeven. Het huidige kanaal knippert.
2. Druk op of en selecteer een ongebruikt of rustig kanaal.
3. Druk op om de kanaalinstelling op te slaan of om verder te gaan met de installatie.

De interferentie-eliminatorcode selecteren

Interferentie-eliminatorcodes helpen interferentie te minimaliseren door transmissies van onbekende bronnen te blokkeren. Codes 1 – 38 zijn de standaard analoge codes die op andere FRS/GMRS-radio's voorkomen. 0 is de uit-stand, er zijn geen codes ingeschakeld.

De code voor een kanaal instellen

1. Druk op totdat de code begint te knipperen.
2. Druk op of om de code te selecteren.
3. Druk op om de code-instelling op te slaan of om verder te gaan met de installatie.

U kunt voor elk kanaal een andere code instellen met behulp van deze procedure.

Als u of langer ingedrukt houdt, kunt u snel door de interferentiecodes scrollen, zodat u snel de gewenste code kunt bereiken.

Let op: U moet de Interferentie-eliminatorcode op 0 zetten op een radio die Interferentie-eliminatorcodes gebruikt om te communiceren met radio's die geen Interferentie-eliminatorcodes hebben. Selecteer 0 voor "no tone, no code" (geen toon, geen code) en OFF (UIT) knippert op het display van uw radio.

Oproeptonen instellen en verzenden

Uw radio kan verschillende oproeptonen naar andere radio's in uw groep verzenden, zodat u hen kunt waarschuwen dat u wilt praten. Uw radio heeft 5 oproeptonen.

Een oproeptoon instellen

1. Zet de radio aan en druk drie keer op totdat de huidige oproeptooninstelling (0 - 5 ) knippert en CA wordt weergegeven.
2. Druk op of om de oproeptoon te wijzigen en te horen.
3. Druk op om de nieuwe oproeptoon in te stellen of om verder te gaan met de installatie.

Om uw oproeptoon naar andere radio's te verzenden die zijn ingesteld op hetzelfde kanaal en dezelfde interferentie-eliminatorcode als uw radio, drukt u op .

Let op: Als u de oproep op 0 zet, wordt de oproeptoonfunctie uitgeschakeld.

Q_T Ruisfiltering

De Q_T ruisfilterfunctie zorgt voor een ononderbroken communicatie met andere Motorola-radio's die deze functie hebben. Deze functie filtert ook ongewenste uitzendingen van andere radio's. Dit is handig op plaatsen waar veel radioverkeer is, zoals pretparken of skigebieden.

Let op: Q_T ruisfiltering is niet beschikbaar wanneer de radio aan het scannen is.

Q_T ruisfiltering in- of uitschakelen

1. Druk op totdat wordt weergegeven.
2. Druk op of totdat Y wordt weergegeven om ruisfiltering in te schakelen, of totdat – wordt weergegeven om ruisfiltering uit te schakelen.
3. Druk op om uw selectie te bevestigen.

Verzenden naar een radio waarop Q_T ruisfiltering is ingeschakeld

1. Selecteer hetzelfde kanaal en dezelfde interferentie-eliminatorcode als de andere radio.
2. Druk op om een oproeptoon te verzenden. Hierdoor kan uw stem door het Q_T ruisfilter op de ontvangende radio komen.
3. Druk op en spreek normaal.

Let op: Als u stap 2 overslaat, is het begin van uw bericht mogelijk niet te horen op de ontvangende radio. Gedurende een periode van 30 seconden, beginnend na de laatste uitzending, zullen alle uitzendingen die worden ontvangen op het geselecteerde kanaal en de code, door het Q_T ruisfilter gaan.

Een gespreksbevestigingstoon verzenden

Uw radio zendt een unieke toon uit wanneer u klaar bent met zenden. Het is alsof u "Roger" (Begrepen) of "Over" (Over) zegt om anderen te laten weten dat u klaar bent met praten.

1. Om de gespreksbevestiging uit te schakelen, houdt u ingedrukt terwijl u uw radio inschakelt. De gespreksbevestigingstoon wordt niet weergegeven.
2. Om de gespreksbevestiging weer in te schakelen, schakelt u uw radio uit en vervolgens weer in terwijl u ingedrukt houdt. De gespreksbevestigingstoon wordt weergegeven.

Gebruik met accessoires (PTT)

U kunt optionele headsetaccessoires gebruiken. Radio's uit de MC-serie zijn compatibel met PTT-accessoires. VOX-headsets vereisen het gebruik van de radio's knop om te praten.

Er zijn veel accessoires (apart verkrijgbaar) beschikbaar voor uw radio. Ga voor meer informatie naar onze website op www.motorola.com of shop.giantintl.com.

Speciale functies

Toetsenbordvergrendeling

Om te voorkomen dat u per ongeluk uw radio-instellingen wijzigt:

1. Houd ingedrukt tot verschijnt.
2. In de vergrendelmodus kunt u de radio in- en uitschakelen, het volume aanpassen, ontvangen, verzenden, een oproeptoon verzenden en kanalen bewaken. Alle andere functies zijn vergrendeld.

Om de radio te ontgrendelen, houdt u ingedrukt tot niet meer wordt weergegeven.

Kanalen scannen

Gebruik de scanfunctie om de 22 kanalen te doorzoeken op uitzendingen van onbekende partijen, om iemand in uw groep te vinden die per ongeluk van kanaal is veranderd, of om snel ongebruikte kanalen te vinden voor uw eigen gebruik.

Om het scannen te starten

1. Druk kort op de knop. Het scan pictogram verschijnt in het display en de radio begint door de kanaal- en codecombinaties te scrollen.
2. Wanneer de radio kanaalactiviteit detecteert die overeenkomt met de kanaal- en codecombinatie, stopt het scrollen en kunt u de uitzending horen.
3. Om te reageren en te praten met de persoon die uitzendt, drukt u op binnen vijf seconden na het einde van de uitzending.
4. De radio zal vijf seconden na het einde van elke ontvangen activiteit weer door de kanalen scrollen.
5. Om het scannen te stoppen, drukt u kort op de knop.

Opmerkingen over het scannen:

1. Als u op drukt terwijl de radio door inactieve kanalen scrollt, zal de uitzending plaatsvinden op het "thuis kanaal" (home channel), dat wil zeggen het kanaal (en de Interference Eliminator Code) waarop uw radio was ingesteld toen u de scan startte. Het scannen wordt vijf seconden na het einde van uw uitzending hervat. U kunt op elk moment op de knop drukken om het scannen te stoppen.
2. Als de radio stopt op een ongewenste uitzending, kunt u het scannen onmiddellijk hervatten door kort op of te drukken.
3. Als de radio herhaaldelijk stopt op een ongewenste uitzending, kunt u dat kanaal tijdelijk uit de scanlijst verwijderen door of drie seconden ingedrukt te houden. U kunt op deze manier meer dan één kanaal verwijderen.
4. Om de verwijderde kana(a)l(en) terug te zetten in de scanlijst, schakelt u de radio uit en weer in, of verlaat u de scanmodus en gaat u er opnieuw in door op te drukken.
5. U kunt het thuis kanaal (home channel) niet uit de scanlijst verwijderen.
6. In Advanced Scan wordt de gedetecteerde code slechts voor één uitzending gebruikt. U moet de code noteren, de scan afsluiten en die gedetecteerde code op dat kanaal instellen om de gedetecteerde code permanent te gebruiken.

Kanalen en frequenties
