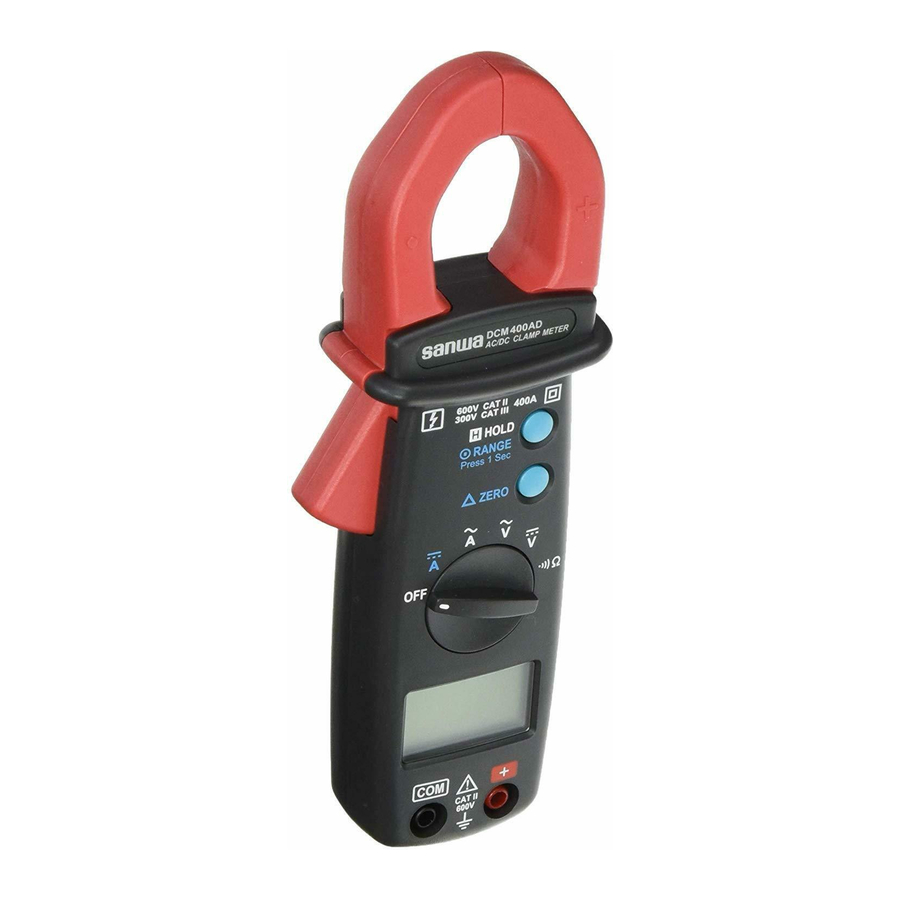

Sanwa DCM400AD - digitaalse vooluklambri kasutusjuhend

Sisu

1 Ohutusteave
2 Spetsifikatsioon
- 2.1 Üldine spetsifikatsioon
- 2.2 Elektriline spetsifikatsioon
3 Instrumendi tundmaõppimine
- 3.1 Sümbolite definitsioon
- 3.2 Nupu juhised
4 Mõõtmise juhised
5 Hooldus
6 Patarei vahetamine
7 Laadi alla juhend
8 Teistes keeltes

Ohutusteave

- Enne kasutamist lugege kasutusjuhendit -
See toode on projekteeritud ja toodetud vastavalt standardile IEC 61010-2-32 elektrooniliste mõõteseadmete kohta ning on läbinud kontrolli. Selle toote kasutamine viisil, mis ei ole selles juhendis määratud, võib kahjustada selle kaitsefunktsiooni. Õnnetuste vältimiseks tuleb järgida juhiseid, mis on antud pealkirjade "HOIATUS" ja "ETTEVAATUST" all.

Eesmärk on vältida kehavigastusi, nagu põletused ja elektrilöök, ning muid tõsiseid õnnetusi.

Eesmärk on vältida väärkasutust, mis võib põhjustada kehavigastusi ja seadmete, sealhulgas selle seadme kahjustamist.

See on madalpingeahelate vooluklamber. Ärge kunagi kasutage seda toiteliinil, mis ületab 600VAC maanduse suhtes. Selle seadme mõõtmiskategooria on 300 V CAT. III, 600V CAT. II.
Kasutage mõõturit ainult selles juhendis kirjeldatud viisil.
Ärge rakendage rohkem kui nimiväärtusega maksimaalset sisendit (400VAC).
Pöörake erilist tähelepanu pingetele üle 33VAC (46,7 Vpeak) ja 70VDC, mis on inimkehale ohtlikud.
Ärge kasutage mõõturit, kui see on kahjustatud või katki.
Ärge kasutage mõõturit, kui aku kaas või tagumine korpus on eemaldatud.
Mõõtmise ajal hoidke oma sõrmed barjääri (sõrmekaitse) taga.
Kui mõõdate isoleerimata juhtmeid, olge ettevaatlik, et neid mitte puudutada. Muidu saate elektrilöögi.
Ärge kasutage mõõturit tuleohtlike gaaside või lahustite läheduses.
Ärge kasutage mõõturit märgade kätega või niiskes keskkonnas.
Ärge võtke mõõturit lahti ega muutke seda ega kasutage komponente, mida tootja ei ole määranud.
Kontrollige mõõturit vähemalt kord aastas.
Mõõtur on mõeldud kasutamiseks siseruumides.

Spetsifikatsioon

Üldine spetsifikatsioon

Digitaalne ekraan: 3 3/4 kohaline LCD-ekraan maksimaalse näiduga 3999
Analoogekraan: 42 segmendiga kiire analoogriba ekraan
Sümbol ja skaala vahemik:
reguleerub automaatselt vastavalt vahemikule ja sisendsignaalile
Polaarsus:
Kui mõõturile rakendatakse negatiivset signaali, kuvatakse .
Ülekoormus:
Kui signaal on suurem kui maksimum, kuvatakse
Diskreetimissagedus: 2 korda/sek digitaalsete andmete jaoks
20 korda/sek analoogriba jaoks
Madala võimsuse indikaator:
Kui aku on nõuetekohases töövahemikus, kuvatakse LCD-ekraanil .
Toiteallikas: LR03 või AAA 1,5V patarei x 2.
Automaatne väljalülitus:
Kui 30 minuti jooksul ei toimu klahvi- või valikuketta kasutamist, lülitab mõõtur aku säästmiseks ise välja.
Aku tööiga: umbes 50 tundi (leelispatarei)
Energiatarve: 50mW
Klambri avanemise suurus: 25mm
Töötemperatuur: 0˚C ~ 40˚C,<80% RH, kondensatsiooni ei ole
Säilitustemperatuur: -10˚C ~ 60˚C,<70% RH, kondensatsiooni ei ole
Kinnitused: IEC61010-2-32 300V CAT.III 600V CAT.II
Keskkonnatingimused:
Kõrgus kuni 2000 meetrit, kasutamine siseruumides, saasteaste 2
Taluvuspinge: AC3.7kV (50/60Hz) ühe minuti jooksul.
Mõõdud (P x L x K):193 x 50 x 28mm
Kaal: 230g
Lisatarvik: Kasutusjuhend, kandekott (C-DCM400), testjuhe (TL-23a)

Elektriline spetsifikatsioon

Täpsuse spetsifikatsioon on määratletud kui ±(...%näit+...arv ) temperatuuril 23±5˚C, ≦80%RH
DCV (automaatne vahemik, käsitsi vahemik)

Vahemik	Eraldusvõime	Täpsus	Sisendtakistus	Ülekoormuskaitse
400V	0.1V	± (1%rdg.+2dgt.)	10MΩ	660Vrms
600V	1V	± (1%rdg.+2dgt.)	10MΩ	660Vrms

ACV (automaatne vahemik, käsitsi vahemik)

Vahemik	Eraldusvõime	Täpsus	Sisendtakistus	Ülekoormuskaitse
		50Hz~500Hz
400V	0.1V	± (1.5%rdg.+5dgt.)	10MΩ	660Vrms
600V	1V

DCA (automaatne vahemik, käsitsi vahemik)

Vahemik	Eraldusvõime	Täpsus	Ülekoormuskaitse
40A	0.01A	± (2.5%rdg.+10dgt.)	600Arms
400A	0.1A	± (2.5%rdg.+10dgt.)	600Arms

ACA (automaatne vahemik, käsitsi vahemik)

Vahemik	Eraldusvõime	Täpsus	Ribalaius	Ülekoormuskaitse
40A	0.01A	± (2%rdg.+10dgt.)	50Hz~500Hz	600Arms
400A	0.1A	± (2%rdg.+10dgt.)	50Hz~500Hz	600Arms

Ohm

Vahemik	Eraldusvõime	Täpsus	MAX testpinge	Ülekoormuskaitse
400Ω	0.1Ω	± (1%rdg.+2dgt.)	1.5VDC	600Vrms

Pidevuse kontroll ()

Vahemik	Aktiivne piirkond	MAX testpinge	Ülekoormuskaitse
	<40Ω	1.5VDC	600Vrms

Instrumendi tundmaõppimine

Voolu tuvastav klamber
Tõke
Lõua avamise käepide
Peamine funktsioonivalija
LCD-ekraan
COM sisendterminal
Positiivne sisendterminal
Andmete hoidmise ja manuaalse vahemiku nupp
Nullnupp
Patareipesa kaas
Tagumine korpus

Sümbolite definitsioon

	Tühja patarei indikaator		Alternatiivse allika indikaator
	Automaatse vahemiku indikaator		Otsese allika indikaator
	Manuaalse vahemiku indikaator		Takistus
	Andmete hoidmise indikaator		Polaarsuse indikaator
	Jätkuvuse funktsiooni indikaator		Analoogriba graafiku indikaator
	Pinge mõõtmise indikaator
	Voolu mõõtmise indikaator

Nupu juhised

Nullnupp
Nullrežiimi sisenemiseks vajutage nullnuppu, "" indikaator lülitub sisse ja nullib ekraani ning näit salvestatakse järgnevate mõõtmiste võrdlusväärtusena.
Uuesti vajutades hakkab "" indikaator vilkuma ja kuvatakse meelde jäetud võrdlusväärtus.
Nullrežiimist väljumiseks vajutage ja hoidke nullnuppu 2 sekundit all.
Kui tester on nullrežiimis, on automaatne vahemiku funktsioon keelatud.

Andmete hoidmise ja manuaalse vahemiku nupp
Kasutaja võib praeguse näidu hoida ja ekraanil säilitada, vajutades nuppu "Hold" (hoia).
Kui andmete hoidmist enam ei vajata, saab andmete hoidmise operatsiooni vabastada, vajutades uuesti nuppu "Hold" (hoia).
Praeguse näidu saab hoida, vajutades hetkeks nuppu "Hold" (hoia). Mõõteskaala vahemikku saab muuta ka, vajutades ja hoides all nuppu RANGE (vahemik). Kui kümnendkoht muutub, peaks kasutaja nupu vabastama ja skaala vahemik jääb seadistatud vahemikku. Kui kasutaja vajutab ja hoiab nuppu all kauem kui 2 sekundit, on tester uuesti automaatse vahemiku režiimis.

Automaatse väljalülitamise keelamine
Vajutage ja hoidke all nuppu "ZERO" (null) ja seejärel lülitage mõõtur sisse.

Mõõtmise juhised

Vahelduvvoolu mõõtmine

Lülitage peamine funktsioonivalija vahemikku.
Avage klamber, vajutades lõua avamise käepidet, ja sisestage mõõdetav kaabel lõugade vahele.
Sulgege klamber ja lugege näit LCD-ekraanilt.

Märkus:
Enne seda mõõtmist ühendage ohutuse tagamiseks testjuhe mõõturist lahti. Mõnel juhul, kui näitu on raske lugeda, vajutage nuppu HOLD (hoia) ja lugege tulemust hiljem.

Alalisvoolu mõõtmine

Lülitage peamine funktsioonivalija vahemikku.
Nullnäidu sisenemiseks vajutage nuppu ZERO (null).
Enne voolu mõõtmist, mis on suurem kui 40A, reguleerige skaala 400A vahemikku, vajutades vahemiku nuppu ja vajutage uuesti nuppu ZERO (null).
Avage klamber, vajutades lõua avamise käepidet, ja sisestage mõõdetav kaabel lõugade vahele.
Sulgege klamber ja lugege näit LCD-ekraanilt.

Märkus:
Enne seda mõõtmist ühendage ohutuse tagamiseks testjuhe mõõturist lahti. Mõnel juhul, kui näitu on raske lugeda, vajutage nuppu HOLD (hoia) ja lugege tulemust hiljem.

ACV mõõtmine

Maksimaalne sisendpinge on 600V AC/DC. Elektrilöögi ohu ja/või selle instrumendi kahjustamise vältimiseks ärge proovige mõõta pinget, mis võib seda ületada.

Lülitage peamine funktsioonivalija vahemikku.
Ühendage punane testjuhe "+" terminaliga ja must " COM " terminaliga. Mõõtke pinget, puudutades testjuhtmete otsikutega testringi, kus on vaja pinge väärtust.
Lugege tulemust LCD-ekraanilt.

DCV mõõtmine

Maksimaalne sisendpinge on 600V AC/DC. Elektrilöögi ohu ja/või selle instrumendi kahjustamise vältimiseks ärge proovige mõõta pinget, mis võib seda ületada.

Takistuse mõõtmine

Lülitage peamine funktsioon vahemikku.
Ühendage punane testjuhe "+" terminaliga ja must " COM " terminaliga. Ühendage testjuhtmete otsad punktidega, kus on vaja takistuse väärtust.
Lugege tulemust LCD-ekraanilt.

Märkus:
Kui võtate takistuse väärtust vooluringi süsteemist, veenduge, et toide on välja lülitatud ja kõik kondensaatorid tuleb tühjendada.

Jätkuvuse test

Lülitage peamine funktsioon vahemikku.
Ühendage punane testjuhe "+" terminaliga ja must " COM " terminaliga. Ühendage testjuhtmete otsad punktidega, kus on vaja juhtivuse tingimust.
Kui takistus on alla 40Ω, kostab pidev piiks.

Hooldus

Hoiatus

Järgmised juhised on ohutuse seisukohalt väga olulised. Lugege see juhend hoolikalt läbi, et tagada korrektne hooldus.
Kalibreerige ja kontrollige mõõturit vähemalt kord aastas, et tagada ohutus ja säilitada selle täpsus.

Hooldus ja kontroll
1. Välimus: Kas mõõtur ei ole kukkumise või muu põhjuse tõttu kahjustatud?
2. Testjuhtmed:
  - Kas südamikujuhtmed ei ole testjuhtmetest paljastunud?
  - Kas pistik on sisendterminali sisestamisel lahti?
    Kui esineb mõni ülaltoodud probleemidest, lõpetage mõõturi kasutamine ja taotlege remonti.

Kontroll
Kontrollige mõõturit vähemalt kord aastas.
Ladustamine

Paneel ja korpus ei ole vastupidavad lenduvatele lahustitele ja neid ei tohi puhastada vedeldaja või alkoholiga.
Paneel ja korpus ei ole kuumakindlad. Ärge asetage mõõturit soojusallikate lähedusse.
Ärge hoidke mõõturit kohas, kus see võib olla allutatud vibratsioonile või kus see võib kukkuda.
Ärge hoidke mõõturit otsese päikesevalguse käes, kuumas, külmas või niiskes kohas või kohas, kus on oodata kondensaati.
Kui mõõturit pikka aega ei kasutata, eemaldage patareid.

Patarei, kui mõõtur tarnitakse:
Enne tehasest saatmist on paigaldatud patarei jälgimiseks. See võib tühjeneda enne kirjeldatud aku eluea lõppu.
*Jälgimispatarei on patarei, mida kasutatakse toote funktsioonide ja jõudluse kontrollimiseks.

Patarei vahetamine

Hoiatus
Elektrilöögi või ohu vältimiseks lülitage klambermõõtur välja ja eemaldage testjuhtmed enne patareipesa kaane eemaldamist.
Ärge kunagi kasutage mõõturit enne, kui patareipesa kaas on suletud.

Kui aku pinge langeb alla õige töövahemiku, ilmub LCD-ekraanile ja patarei tuleb välja vahetada.
Enne patarei vahetamist lülitage peamine ketas asendisse "OFF" (väljas) ja eemaldage testjuhtmed. Avage patareipesa kaas kruvikeerajaga.
Asendage vanad patareid kahe LR03 või AAA suurusega patareiga.
