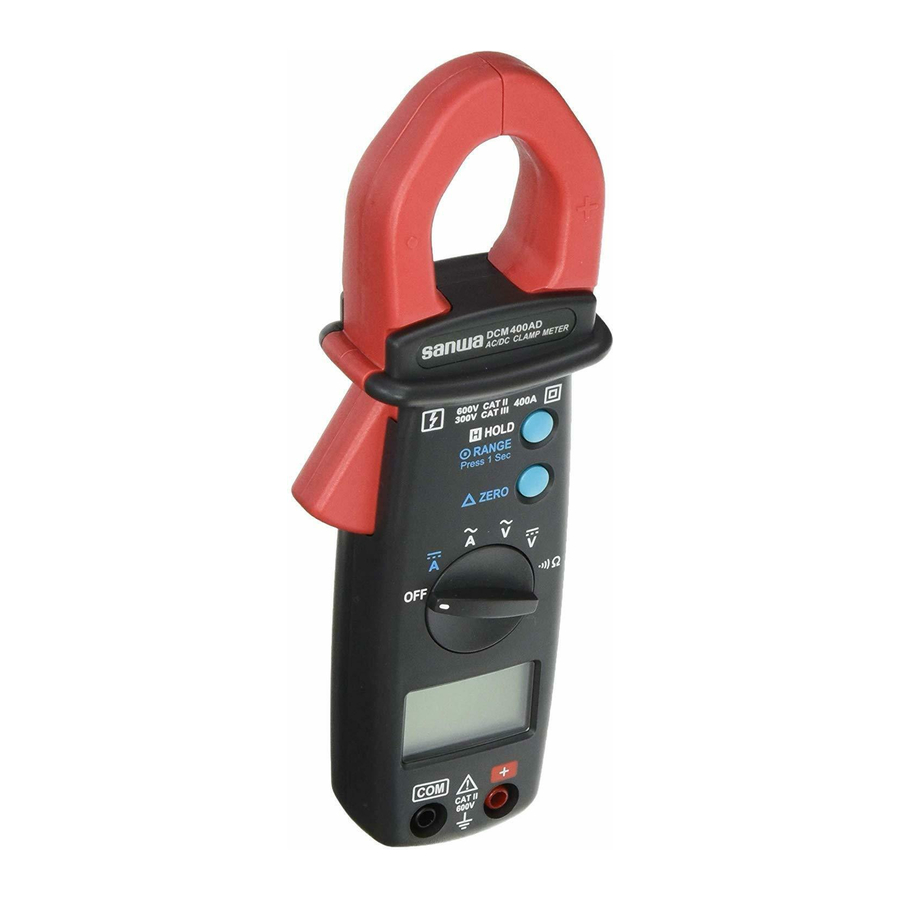

Sanwa DCM400AD - Manual de utilizare pentru clește ampermetric digital

Informații de siguranță

- Înainte de utilizare, citiți manualul -
Acest produs a fost proiectat și fabricat în conformitate cu standardele de siguranță aplicabile IEC 61010-2-32 Echipamente electronice de măsurare și a trecut inspecția. Utilizarea acestui produs în moduri nespecificate în acest manual poate deteriora funcția sa de protecție. Instrucțiunile date sub titlul de "AVERTISMENT" (WARNING) și "ATENȚIE" (CAUTION) trebuie respectate pentru a preveni accidentele.

Scopul este de a preveni vătămările corporale, cum ar fi arsurile și șocurile electrice, și alte accidente grave.

Scopul este de a preveni utilizarea greșită care ar putea duce la vătămări corporale și deteriorarea echipamentelor, inclusiv a acestui instrument.

Specificații

Specificații generale

Afișaj digital: Afișaj LCD cu 3 3/4 cifre cu o citire maximă de 3999
Afișaj analogic: Afișaj analogic rapid cu bară de 42 de segmente
Simbol și interval de scară:
se ajustează automat în funcție de interval și semnalul de intrare
Polaritate:
Când semnalul negativ este aplicat contorului, va apărea.
Supraîncărcare:
Când semnalul este mai mare decât maximul, va fi afișat
Rată de eșantionare: De 2 ori/sec pentru datele digitale
De 20 de ori/sec pentru bara analogică
Indicație de putere scăzută:
Când bateria este sub intervalul de funcționare adecvat, va apărea pe afișajul LCD.
Sursă de alimentare: Baterie LR03 sau AAA 1.5V x 2.
Oprire automată:
Dacă nu există nicio operație cu taste sau selector timp de 30 de minute, contorul se va opri automat pentru a economisi consumul bateriei.
Durata de viață a bateriei: Aproximativ 50 de ore (baterie alcalină)
Consum de energie: 50mW
Dimensiunea deschiderii clemei: 25mm
Temperatura de funcționare: 0˚C ~ 40˚C,<80% RH, fără condensare
Temperatura de depozitare: -10˚C ~ 60˚C,<70% RH, fără condensare
Aprobări: IEC61010-2-32 300V CAT.III 600V CAT.II
Condiții de mediu:
Altitudine de până la 2000 de metri, utilizare în interior, grad de poluare 2
Tensiune de rezistență: AC3.7kV (50/60Hz) timp de un minut.
Dimensiune (L x W x H):193 x 50 x 28mm
Greutate: 230g
Accesorii: Manual de instrucțiuni, husă de transport (C-DCM400), cablu de testare (TL-23a)

Specificații electrice

Specificația de precizie este definită ca ±(...%citire+...numărări ) La 23±5˚C, ≦80%RH
DCV (Interval automat, Interval manual)

ACV (Interval automat, Interval manual)

DCA (Interval automat, Interval manual)

ACA (Interval automat, Interval manual)

Ohm

Continuitate ()

Interval	Regiune activă	Tensiune maximă de testare	Protecție la suprasarcină
	<40Ω	1.5VDC	600Vrms

Familiarizarea cu instrumentul

Definirea simbolurilor

	Indicație baterie descărcată		Indicație sursă alternativă
	Indicație interval automat		Indicație sursă directă
	Indicație interval manual		Rezistență
	Indicație de reținere a datelor		Indicație de polaritate
	Indicație funcție de continuitate		Indicație grafic cu bare analogic
	Indicație măsurare tensiune
	Indicație măsurare curent

Instrucțiuni privind butoanele

Butonul Zero
Apăsați butonul Zero pentru a intra în modul Zero, indicatorul "" se aprinde și afișajul este adus la zero, iar citirea este stocată ca valoare de referință pentru măsurătorile ulterioare.
Apăsați-l din nou, indicatorul "" clipește și valoarea de referință memorată va fi afișată.
Apăsați și mențineți apăsat butonul zero timp de 2 secunde pentru a ieși din modul zero.
Când testerul este în modul zero, funcția de interval automat va fi dezactivată.

Butonul de reținere a datelor și de selectare manuală a intervalului
Utilizatorul poate reține citirea actuală și o poate menține pe afișaj apăsând butonul "Hold" (Reținere).
Când datele reținute nu mai sunt necesare, se poate elibera operația de reținere a datelor apăsând din nou butonul "Hold" (Reținere).
Se poate reține citirea actuală apăsând butonul de reținere instantaneu. De asemenea, se poate schimba intervalul de scară de măsurare apăsând și menținând apăsat butonul RANGE (INTERVAL). Când punctul zecimal se schimbă, utilizatorul trebuie să elibereze butonul, iar intervalul scării va rămâne la intervalul setat. Dacă utilizatorul apasă și menține apăsat butonul mai mult de 2 secunde, testerul va fi din nou în modul de interval automat.

Dezactivarea opririi automate
Apăsați și mențineți apăsat butonul "ZERO" (ZERO) și apoi porniți contorul.

Instrucțiuni de măsurare

Măsurarea curentului AC

Comutați selectorul funcției principale în intervalul .
Deschideți cleștele apăsând mânerul de deschidere a fălcii și introduceți cablul care urmează să fie măsurat în falcă.
Închideți cleștele și obțineți citirea de pe afișajul LCD.

Notă:
Înainte de această măsurare, deconectați cablul de testare de la contor pentru siguranță. În unele cazuri, când citirea este greu de citit, apăsați butonul HOLD (REȚINERE) și citiți rezultatul mai târziu.

Măsurarea curentului DC

Comutați selectorul funcției principale în intervalul .
Apăsați butonul ZERO (ZERO) pentru a intra în citirea zero.
Înainte de a măsura un curent mai mare de 40A, reglați scara la intervalul de 400A apăsând butonul de interval și apăsați din nou butonul ZERO (ZERO).
Deschideți cleștele apăsând mânerul de deschidere a fălcii și introduceți cablul care urmează să fie măsurat în falcă.
Închideți cleștele și obțineți citirea de pe afișajul LCD.

Notă:
Înainte de această măsurare, deconectați cablul de testare de la contor pentru siguranță. În unele cazuri, când citirea este greu de citit, apăsați butonul HOLD (REȚINERE) și citiți rezultatul mai târziu.

Măsurarea ACV

Tensiunea maximă de intrare este de 600V AC/DC. Nu încercați să efectuați nicio măsurare a tensiunii care ar putea depăși această valoare pentru a evita riscul de electrocutare și/sau deteriorarea acestui instrument.

Comutați selectorul funcției principale în intervalul .
Conectați cablul de testare roșu la terminalul "+" și cel negru la terminalul " COM ". Măsurați tensiunea atingând vârfurile cablului de testare pe circuitul de testare unde este necesară valoarea tensiunii.
Citiți rezultatul de pe afișajul LCD.

Măsurarea DCV

Tensiunea maximă de intrare este de 600V AC/DC. Nu încercați să efectuați nicio măsurare a tensiunii care ar putea depăși această valoare pentru a evita riscul de electrocutare și/sau deteriorarea acestui instrument.

Comutați selectorul funcției principale în intervalul .
Conectați cablul de testare roșu la terminalul "+" și cel negru la terminalul " COM ". Măsurați tensiunea atingând vârfurile cablului de testare pe circuitul de testare unde este necesară valoarea tensiunii.
Citiți rezultatul de pe afișajul LCD.

Măsurarea rezistenței

Comutați funcția principală în intervalul .
Conectați cablul de testare roșu la terminalul "+" și cel negru la terminalul " COM ". Conectați vârful cablurilor de testare la punctele unde este necesară valoarea rezistenței.
Citiți rezultatul de pe afișajul LCD.

Notă:
Când preluați valoarea rezistenței dintr-un sistem de circuit, asigurați-vă că alimentarea este întreruptă și că toți condensatorii trebuie descărcați.

Test de continuitate

Comutați funcția principală în intervalul .
Conectați cablul de testare roșu la terminalul "+" și cel negru la terminalul " COM ". Conectați vârful cablurilor de testare la punctele unde este necesară condiția de conducție.
Dacă rezistența este sub 40Ω, semnalul sonor va suna continuu.

Întreținere

1. Următoarele instrucțiuni sunt foarte importante pentru siguranță. Citiți acest manual cu atenție pentru a asigura o întreținere corectă.
2. Calibrați și inspectați aparatul de măsură cel puțin o dată pe an pentru a asigura siguranța și pentru a menține precizia acestuia.

1. Întreținere și Inspecție
   1. Aspect: Aparatul de măsură nu este deteriorat din cauza căderii sau a altei cauze?
   2. Cabluri de testare:
      • Firele de bază nu sunt expuse de la cablurile de testare?
      • Ștecherul nu este slăbit când este introdus în terminalul de intrare?
        Dacă există oricare dintre problemele de mai sus, opriți utilizarea aparatului de măsură și solicitați reparații.

2. Inspecție
   Inspectați aparatul de măsură cel puțin o dată pe an.
3. Depozitare

1. Panoul și carcasa nu sunt rezistente la solvenți volatili și nu trebuie curățate cu diluant sau alcool.
2. Panoul și carcasa nu sunt rezistente la căldură. Nu așezați aparatul de măsură lângă dispozitive care generează căldură.
3. Nu depozitați aparatul de măsură într-un loc în care poate fi supus vibrațiilor sau unde poate cădea.
4. Nu depozitați aparatul de măsură în locuri sub lumina directă a soarelui sau în locuri fierbinți, reci sau umede sau în locuri unde se anticipează condens.
5. Dacă aparatul de măsură nu va fi utilizat pentru o perioadă lungă de timp, scoateți bateriile.

Schimbarea bateriei

Pentru a preveni pericolele electrice sau șocurile, opriți cleștele ampermetric și deconectați cablurile de testare înainte de a scoate capacul bateriei.
Nu utilizați niciodată aparatul de măsură înainte ca capacul bateriei să fie închis.

SANWA ELECTRIC INSTRUMENT CO.,LTD.
Dempa Bldg, Sotokanda2-Chome Chiyoda-Ku, Tokyo, Japan
