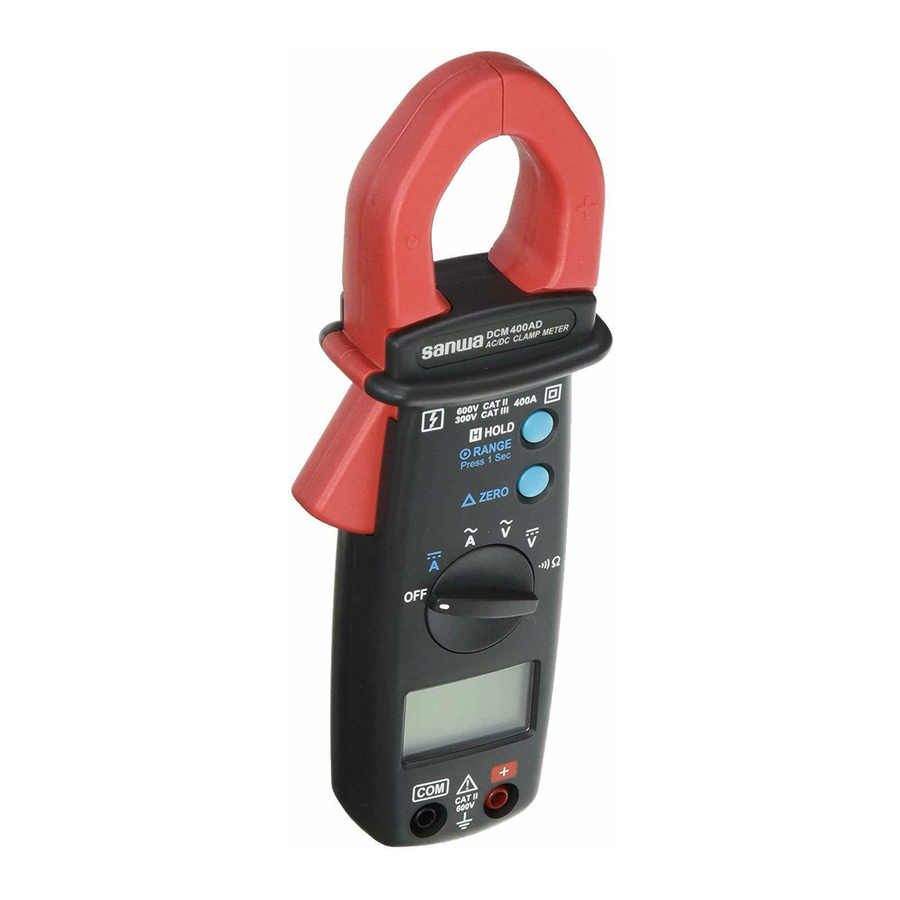

Sanwa DCM400AD - Digital Clamp Meter нұсқаулығы

Мазмұны

Қауіпсіздік туралы ақпарат

- Қолданар алдында нұсқаулықты оқыңыз -
Бұл өнім IEC 61010-2-32 Электрондық өлшеу жабдығына қолданылатын қауіпсіздік стандарттарына сәйкес жасалған және өндірілген және тексеруден өтті. Бұл өнімді осы нұсқаулықта көрсетілмеген тәсілдермен пайдалану оның қорғаныс функциясын зақымдауы мүмкін. "ЕСКЕРТУ" және "АБАЙЛАҢЫЗ" тақырыптарында берілген нұсқауларды апаттарды болдырмау үшін орындау керек.

Күйік және электр тогының соғуы сияқты жеке жарақаттарды және басқа да ауыр апаттарды болдырмауға арналған.

Жеке жарақатқа және осы құралды қоса алғанда, жабдыққа зақым келтіруі мүмкін теріс пайдалануды болдырмауға арналған.

  1. Бұл төмен вольтты тізбектерге арналған қысқыш өлшеуіш. Оны ешқашан жерге қатысты 600VAC-тан асатын электр желісінде пайдаланбаңыз. Бұл құралдың өлшеу классификациясы санаты 300 V CAT. III, 600V CAT. II.
  2. Өлшеуішті тек осы нұсқаулықта сипатталғандай пайдаланыңыз.
  3. Номиналды максималды кіріс (400VAC) мәнінен асырмаңыз.
  4. Адам ағзасы үшін қауіпті болып табылатын 33VAC (46,7 Vpeak) және 70VDC-дан жоғары кернеулерге ерекше назар аударыңыз.
  5. Егер өлшеуіш зақымдалған немесе сынған болса, оны пайдаланбаңыз.
  6. Батарея қақпағы немесе артқы қақпағы алынған өлшеуішті пайдаланбаңыз.
  7. Өлшеу кезінде саусақтарыңызды тосқауылдың (саусақ қорғағышы) артында ұстаңыз.
  8. Оқшауланбаған өткізгіштерді өлшеу кезінде оларға тиіп кетпеуге тырысыңыз. Әйтпесе, сізді электр тогы соғуы мүмкін.
  9. Өлшеуішті жанғыш газдардың немесе еріткіштердің жанында пайдаланбаңыз.
  10. Өлшеуішті дымқыл қолдармен немесе ылғалды ортада пайдаланбаңыз.
  11. Өлшеуішті бөлшектемеңіз немесе өзгертпеңіз, сондай-ақ өндіруші көрсетпеген компоненттерді пайдаланбаңыз.
  12. Өлшеуішті жылына кемінде бір рет тексеріңіз.
  13. Өлшеуіш үй ішінде пайдалануға арналған.

Техникалық сипаттама

Жалпы техникалық сипаттама

Сандық дисплей: Максималды көрсеткіші 3999 болатын 3 3/4 разрядты СКД дисплей
Аналогтық дисплей: 42 сегментті жылдам аналогтық жолақты дисплей
Белгі және шкала диапазоны:
диапазон мен кіріс сигналына сәйкес автоматты түрде реттеледі
Полярлық:
Өлшеуішке теріс сигнал қолданылған кезде, көрсетіледі.
Шамадан тыс жүктеме:
Сигнал максималды мәннен үлкен болғанда, көрсетіледі.
Үлгі алу жылдамдығы: сандық деректер үшін 2 рет/сек
аналогтық жолақ үшін 20 рет/сек
Төмен қуат индикаторы:
Батарея дұрыс жұмыс диапазонында болмаған кезде, СКД дисплейінде пайда болады.
Қуат көзі: LR03 немесе AAA 1.5V батареясы x 2.
Автоматты түрде өшіру:
Егер 30 минут бойы перне немесе теру операциясы болмаса, батарея зарядын үнемдеу үшін өлшеуіш автоматты түрде өшеді.
Батареяның қызмет ету мерзімі: Шамамен 50 сағат (сілтілік батарея)
Қуат тұтыну: 50mW
Қысқыштың ашылу өлшемі: 25mm
Жұмыс температурасы: 0˚C ~ 40˚C,<80% RH, конденсация жоқ
Сақтау температурасы: -10˚C ~ 60˚C,<70% RH, конденсация жоқ
Мақұлдаулар: IEC61010-2-32 300V CAT.III 600V CAT.II
Экологиялық жағдайлар:
Биіктігі 2000 метрге дейін, үй ішінде пайдалану, ластану дәрежесі 2
Төзімділік кернеуі: AC3.7kV (50/60Hz) бір минут ішінде.
Өлшемі (L x W x H):193 x 50 x 28mm
Салмағы: 230g
Аксессуар: Нұсқаулық, Тасымалдауға арналған қорап (C-DCM400), Сынақ сымы (TL-23a)

Электрлік сипаттама

Дәлдік сипаттамасы ±(...% көрсеткіш+...есеп) ретінде анықталады 23±5˚C, ≦80%RH кезінде
DCV (Автоматты диапазон, Қолмен диапазон)

Диапазон Ажыратымдылық Дәлдік Кіріс кедергісі Шамадан тыс жүктемеден қорғау
400V 0.1V ± (1%rdg.+2dgt.) 10MΩ 660Vrms
600V 1V

ACV (Автоматты диапазон, Қолмен диапазон)

Диапазон Ажыратымдылық Дәлдік Кіріс кедергісі Шамадан тыс жүктемеден қорғау
50Hz~500Hz
400V 0.1V ± (1.5%rdg.+5dgt.) 10MΩ 660Vrms
600V 1V

DCA (Автоматты диапазон, Қолмен диапазон)

Диапазон Ажыратымдылық Дәлдік Шамадан тыс жүктемеден қорғау
40A 0.01A ± (2.5%rdg.+10dgt.) 600Arms
400A 0.1A

ACA (Автоматты диапазон, Қолмен диапазон)

Диапазон Ажыратымдылық Дәлдік Жолақ ені Шамадан тыс жүктемеден қорғау
40A 0.01A ± (2%rdg.+10dgt.) 50Hz~500Hz 600Arms
400A 0.1A

Ом

Диапазон Ажыратымдылық Дәлдік MAX сынақ кернеуі Шамадан тыс жүктемеден қорғау
400Ω 0.1Ω ± (1%rdg.+2dgt.) 1.5VDC 600Vrms

Үздіксіздік ()

Диапазон Белсенді аймақ MAX сынақ кернеуі Шамадан тыс жүктемеден қорғау
<40Ω 1.5VDC 600Vrms

Құралмен танысу

Құралмен танысу

  1. Токты сезетін қысқыш
  2. Бөгет
  3. Жақты ашу тұтқасы
  4. Негізгі функция таңдағышы
  5. СКД дисплейі
  6. COM кіріс терминалы
  7. Оң кіріс терминалы
  8. Деректерді ұстап тұру және Қолмен ауқым батырмасы
  9. Нөл батырмасы
  10. Батарея қақпағы
  11. Артқы корпус

Белгілердің анықтамасы

Белгілердің анықтамасы - 1-бөлім

Батарея зарядының төмендігі Баламалы көздің индикаторы
Автоматты ауқым индикаторы Тікелей көздің индикаторы
Қолмен ауқым индикаторы Кедергі
Деректерді ұстап тұру индикаторы Полярлық индикаторы
Үздіксіздік функциясының индикаторы Аналогтық жолақтық график индикаторы
Кернеуді өлшеу индикаторы
Токты өлшеу индикаторы

Белгілердің анықтамасы - 2-бөлім

Батырма нұсқаулығы

Нөлдік батырма
Нөлдік режимге өту үшін нөлдік батырманы басыңыз, "" хабарландыру қосылып, дисплейді нөлге келтіреді және оқу кейінгі өлшеу үшін сілтеме мәні ретінде сақталады.
Оны қайтадан басыңыз, "" хабарландыру жыпылықтайды және есте сақталған сілтеме мәні көрсетіледі.
Нөлдік режимнен шығу үшін нөлдік батырманы 2 секунд басып тұрыңыз.
Тестер нөлдік режимде болғанда, автоматты ауқым функциясы өшіріледі.

Деректерді ұстап тұру және Қолмен ауқым батырмасы
Пайдаланушы "Hold" (ұстап тұру) батырмасын басу арқылы ағымдағы көрсеткішті ұстап тұрып, оны дисплейде сақтай алады.
Деректерді ұстап тұру қажет болмаған кезде, "Hold" (ұстап тұру) батырмасын қайтадан басу арқылы деректерді ұстап тұру операциясын босатуға болады.
Ағымдағы көрсеткішті ұстап тұру үшін hold (ұстап тұру) батырмасын лезде басуға болады. Сондай-ақ, RANGE (АУҚЫМ) батырмасын басып тұру арқылы өлшеу шкаласының ауқымын өзгертуге болады. Ондық нүкте өзгерген кезде, пайдаланушы батырманы босатуы керек және шкала ауқымы параметр ауқымында қалады. Егер пайдаланушы батырманы 2 секундтан артық басып тұрса, тестер қайтадан автоматты ауқым режимінде болады.

Автоматты түрде өшіруді өшіру
"ZERO" (НӨЛ) батырмасын басып тұрып, содан кейін өлшеу құралын қосыңыз.

Өлшеу нұсқаулығы

Айнымалы ток өлшеу

Негізгі функция таңдағышын ауқымына ауыстырыңыз.
Жақты ашу тұтқасын басу арқылы қысқышты ашыңыз және өлшенетін кабельді жаққа салыңыз.
Қысқышты жабыңыз және СКД дисплейінен көрсеткішті алыңыз.

Ескертпе:
Бұл өлшеуді бастамас бұрын, қауіпсіздік үшін сынақ сымын өлшеу құралынан ажыратыңыз. Кейбір жағдайларда көрсеткішті оқу қиын болса, HOLD (ҰСТАП ТҰРУ) батырмасын басып, нәтижені кейінірек оқыңыз.
Айнымалы ток өлшеу

Тұрақты ток өлшеу

Негізгі функция таңдағышын ауқымына ауыстырыңыз.
Нөлдік көрсеткішке өту үшін ZERO (НӨЛ) батырмасын басыңыз.
40А-дан үлкен токты өлшемес бұрын, ауқым батырмасын басу арқылы шкаланы 400А ауқымына реттеңіз және ZERO (НӨЛ) батырмасын қайтадан басыңыз.
Жақты ашу тұтқасын басу арқылы қысқышты ашыңыз және өлшенетін кабельді жаққа салыңыз.
Қысқышты жабыңыз және СКД дисплейінен көрсеткішті алыңыз.

Ескертпе:
Бұл өлшеуді бастамас бұрын, қауіпсіздік үшін сынақ сымын өлшеу құралынан ажыратыңыз. Кейбір жағдайларда көрсеткішті оқу қиын болса, HOLD (ҰСТАП ТҰРУ) батырмасын басып, нәтижені кейінірек оқыңыз.
Тұрақты ток өлшеу

ACV өлшеу


Максималды кіріс кернеуі 600V AC/DC. Электр тогының соғу қаупін және/немесе осы құралдың зақымдалуын болдырмау үшін асып кетуі мүмкін кез келген кернеуді өлшеуге тырыспаңыз.

Негізгі функция таңдағышын ауқымына ауыстырыңыз.
Қызыл сынақ сымын "+" терминалына, ал қарасын " COM " терминалына қосыңыз. Кернеу мәні қажет сынақ тізбегіне сынақ сымының ұштарын тигізу арқылы кернеуді өлшеңіз.
Нәтижені СКД дисплейінен оқыңыз.
ACV өлшеу

DCV өлшеу


Максималды кіріс кернеуі 600V AC/DC. Электр тогының соғу қаупін және/немесе осы құралдың зақымдалуын болдырмау үшін асып кетуі мүмкін кез келген кернеуді өлшеуге тырыспаңыз.

Негізгі функция таңдағышын ауқымына ауыстырыңыз.
Қызыл сынақ сымын "+" терминалына, ал қарасын " COM " терминалына қосыңыз. Кернеу мәні қажет сынақ тізбегіне сынақ сымының ұштарын тигізу арқылы кернеуді өлшеңіз.
Нәтижені СКД дисплейінен оқыңыз.
DCV өлшеу

Кедергіні өлшеу

Негізгі функцияны ауқымына ауыстырыңыз.
Қызыл сынақ сымын "+" терминалына, ал қарасын " COM " терминалына қосыңыз. Сынақ сымдарының ұшын кедергі мәні қажет нүктелерге қосыңыз.
Нәтижені СКД дисплейінен оқыңыз.

Ескертпе:
Тізбектік жүйеден кедергі мәнін алған кезде, қуаттың өшірілгеніне және барлық конденсаторлардың разрядталғанына көз жеткізіңіз.
Кедергіні өлшеу

Үздіксіздікті тексеру

Негізгі функцияны ауқымына ауыстырыңыз.
Қызыл сынақ сымын "+" терминалына, ал қарасын " COM " терминалына қосыңыз. Сынақ сымдарының ұшын өткізгіштік жағдайы қажет нүктелерге қосыңыз.
Егер кедергі 40Ω-дан төмен болса, дыбыс сигналы үздіксіз естіледі.
Үздіксіздікті тексеру

Техникалық қызмет көрсету

  1. Қауіпсіздік үшін келесі нұсқаулар өте маңызды. Дұрыс техникалық қызмет көрсетуді қамтамасыз ету үшін осы нұсқаулықты мұқият оқып шығыңыз.
  2. Қауіпсіздікті қамтамасыз ету және дәлдігін сақтау үшін есептегішті жылына кемінде бір рет калибрлеп, тексеріп тұрыңыз.
  1. Техникалық қызмет көрсету және тексеру
    1. Сыртқы түрі: Есептегіш құлап кету немесе басқа себептерге байланысты зақымдалмаған ба?
    2. Өлшеу сымдары:
      • Өлшеу сымдарынан өзек сымдары шығып кетпеген бе?
      • Кіріс терминалына жалғанған кезде ашасы бос емес пе?
        Егер жоғарыда аталған мәселелердің кез келгені болса, есептегішті пайдалануды тоқтатып, жөндеуді сұраңыз.
  1. Тексеру
    Есептегішті жылына кемінде бір рет тексеріп тұрыңыз.
  2. Сақтау

  1. Панель мен корпус ұшқыш еріткішке төзімді емес және оларды сұйылтқышпен немесе спиртпен тазалауға болмайды.
  2. Панель мен корпус ыстыққа төзімді емес. Есептегішті жылу шығаратын құрылғылардың жанына қоймаңыз.
  3. Есептегішті дірілге ұшырайтын немесе құлап кетуі мүмкін жерде сақтамаңыз.
  4. Есептегішті тікелей күн сәулесі түсетін, ыстық, суық немесе ылғалды жерлерде немесе конденсация күтілетін жерлерде сақтамаңыз.
  5. Егер есептегіш ұзақ уақыт пайдаланылмайтын болса, батареяларды шығарып алыңыз.
  1. Есептегіш жөнелтілген кездегі батарея:
    Зауыттан жөнелту алдында мониторингке арналған батарея орнатылды. Ол сипатталған батареяның қызмет ету мерзімі аяқталғанға дейін заряды таусылуы мүмкін.
    *Мониторингке арналған батарея - бұл өнімнің функциялары мен өнімділігін тексеру үшін қолданылатын батарея.

Батареяны ауыстыру


Электрлік қауіпті немесе тоқ соғуын болдырмау үшін, батарея қақпағын шешпес бұрын қысқыш есептегішін өшіріп, өлшеу сымдарын ажыратыңыз.
Батарея қақпағы жабылмайынша есептегішті ешқашан пайдаланбаңыз.
Батареяны ауыстыру

  1. Батарея кернеуі дұрыс жұмыс диапазонынан төмен түскенде LCD дисплейінде пайда болады және батареяны ауыстыру қажет.
  2. Батареяны ауыстырмас бұрын, негізгі теруді "OFF " (өшірулі) күйіне ауыстырыңыз және өлшеу сымдарын ажыратыңыз. Бұрағышпен батарея қақпағын ашыңыз.
  3. Ескі батареяларды екі LR03 немесе AAA өлшемді батареялармен ауыстырыңыз.

SANWA ELECTRIC INSTRUMENT CO.,LTD.
Dempa Bldg, Sotokanda2-Chome Chiyoda-Ku, Tokyo, Japan
