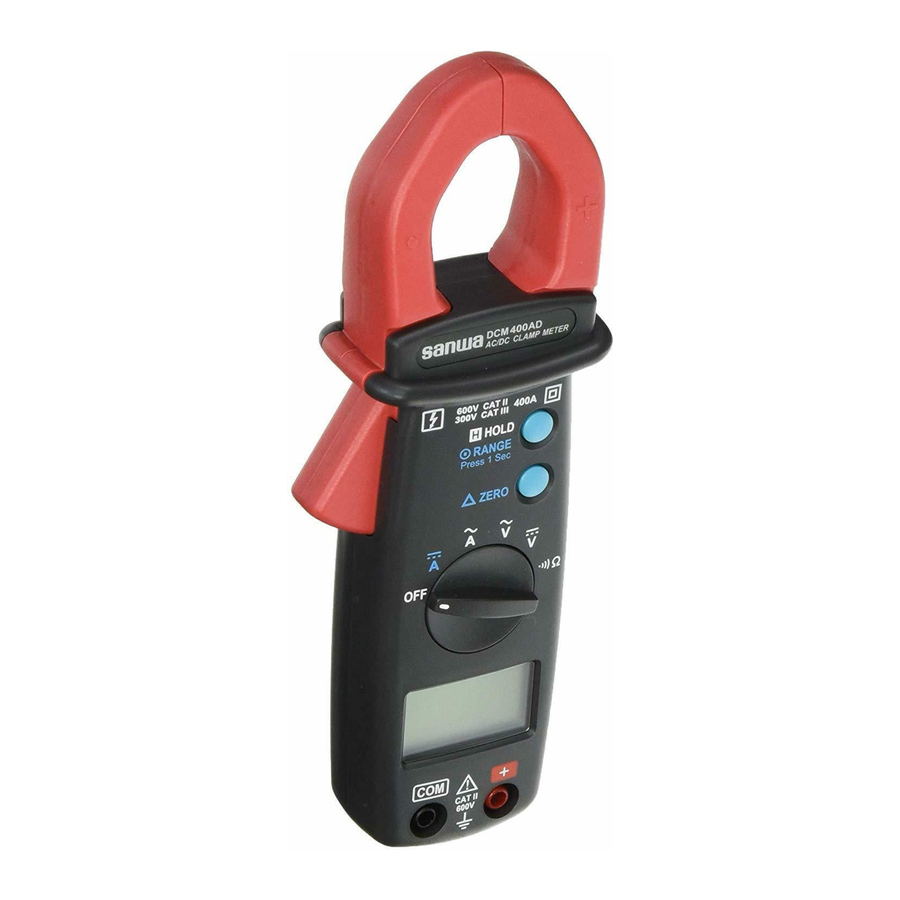

Sanwa DCM400AD - Mwongozo wa Mita ya Kishikizo cha Dijitali

Taarifa za Usalama

- Kabla ya matumizi, soma mwongozo - (Kabla ya matumizi, soma mwongozo)
Bidhaa hii imeundwa na kutengenezwa kwa mujibu wa viwango vya usalama vinavyotumika kwa Vifaa vya Kupimia vya Kielektroniki vya IEC 61010-2-32 na imefaulu ukaguzi. Kutumia bidhaa hii kwa njia ambazo hazijaainishwa katika mwongozo huu kunaweza kuharibu kazi yake ya ulinzi. Maagizo yaliyotolewa chini ya kichwa cha "ONYO" (ONYO) na "TAHADHARI" (TAHADHARI) lazima yafuatwe ili kuzuia ajali.

Imekusudiwa kuzuia majeraha ya kibinafsi kama vile kuungua na mshtuko wa umeme na ajali zingine mbaya.

Imekusudiwa kuzuia matumizi mabaya ambayo yanaweza kusababisha majeraha ya kibinafsi na uharibifu wa vifaa pamoja na chombo hiki.

Vipimo

Vipimo vya Jumla

Onyesho la Dijitali: Onyesho la LCD la tarakimu 3 3/4 na usomaji wa juu zaidi 3999
Onyesho la Analogi: Sehemu 42 onyesho la upau wa analogi haraka
Alama na kiwango cha mizani:
rekebisha kiotomatiki kulingana na kiwango na mawimbi ya ingizo
Polarity: (Polarity)
Wakati mawimbi hasi yanatumika kwa mita, itaonyesha.
Mzigo kupita kiasi: (Mzigo kupita kiasi)
Wakati mawimbi ni kubwa kuliko kiwango cha juu itaonyeshwa
Kiwango cha Sampuli: Mara 2/sek kwa data ya dijitali
Mara 20/sek kwa upau wa analogi
Dalili ya Nguvu Ndogo: (Dalili ya Nguvu Ndogo)
Wakati betri iko chini ya kiwango sahihi cha uendeshaji, itaonekana kwenye onyesho la LCD.
Chanzo cha Nguvu: Betri ya LR03 au AAA 1.5V x 2.
Zima Nguvu Kiotomatiki: (Zima Nguvu Kiotomatiki)
Ikiwa hakuna ufunguo au operesheni ya kupiga simu kwa dakika 30, mita itajizima yenyewe ili kuokoa matumizi ya betri.
Muda wa Matumizi ya Betri: Takriban. Saa 50 (Betri ya Alkali)
Matumizi ya Nguvu: 50mW
Ukubwa wa ufunguzi wa kishikizo: 25mm
Joto la uendeshaji: 0˚C ~ 40˚C,<80% RH, Hakuna condensation
Joto la kuhifadhi: -10˚C ~ 60˚C,<70% RH, Hakuna condensation
Vibali: IEC61010-2-32 300V CAT.III 600V CAT.II
Hali ya mazingira: (Hali ya mazingira)
Mwinuko hadi mita 2000, matumizi ya ndani, kiwango cha uchafuzi 2
Volti ya kuhimili: AC3.7kV (50/60Hz) kwa dakika.
Kipimo (L x W x H):193 x 50 x 28mm
Uzito: 230g
Nyongeza: Mwongozo wa Maagizo, Kesi ya kubeba (C-DCM400), Kiongozi wa majaribio (TL-23a)

Vipimo vya Umeme

Uainishaji wa usahihi hufafanuliwa kama ±(...%usomaji+...hesabu ) Katika 23±5˚C, ≦80%RH
DCV (Kiwango cha Kiotomatiki, Kiwango cha Mwongozo)

ACV (Kiwango cha Kiotomatiki, Kiwango cha Mwongozo)

DCA (Kiwango cha Kiotomatiki, Kiwango cha Mwongozo)

ACA (Kiwango cha Kiotomatiki, Kiwango cha Mwongozo)

Ohm

Mwendelezo ()

Kiwango	Eneo Tendaji	MAX Volti ya Jaribio	Ulinzi wa Mzigo kupita kiasi
	<40Ω	1.5VDC	600Vrms

Ujuzi wa Ala

Ufafanuzi wa Alama

	Dalili ya betri kuwa chini		Dalili ya chanzo mbadala
	Dalili ya masafa otomatiki		Dalili ya chanzo cha moja kwa moja
	Dalili ya masafa ya mikono		Upinzani
	Dalili ya Kushikilia Data		Dalili ya Polariti
	Dalili ya kazi ya mwendelezo		Dalili ya grafu ya analogi
	Dalili ya kipimo cha volti
	Dalili ya kipimo cha mkondo

Maelekezo ya Vifungo

Zero Button (Kitufe cha Sifuri)
Bonyeza kitufe cha "Zero" (sifuri) ili kuingia modi ya "Zero" (sifuri), "" tangazo liwashe na uweke sifuri onyesho na usomaji unahifadhiwa kama thamani ya marejeleo kwa vipimo vinavyofuata.
Bonyeza tena, "" tangazo linapepesa na thamani ya marejeleo iliyokumbukwa itaonyeshwa.
Bonyeza na ushikilie kitufe cha "zero" (sifuri) kwa sekunde 2 ili kutoka kwenye modi ya "zero" (sifuri).
Wakati kifaa cha kupima kiko chini ya modi ya "zero" (sifuri), kazi ya masafa otomatiki itazimwa.

Data Hold & Manual Range Button (Kitufe cha Kushikilia Data na Masafa ya Mikono)
Mtumiaji anaweza kushikilia usomaji wa sasa na kuuweka kwenye onyesho kwa kubonyeza kitufe cha "Hold" (shikilia).
Wakati data iliyoshikiliwa haihitajiki tena, mtu anaweza kuachilia operesheni ya kushikilia data kwa kubonyeza kitufe cha "Hold" (shikilia) tena.
Mtu anaweza kushikilia usomaji wa sasa kwa kubonyeza kitufe cha "Hold" (shikilia) mara moja. Mtu anaweza pia kubadilisha kiwango cha kupimia kwa kubonyeza na kushikilia kitufe cha RANGE. Wakati sehemu ya desimali inabadilika, mtumiaji anapaswa kuachilia kitufe na kiwango cha mizani kitakaa kwenye kiwango cha mpangilio. Ikiwa mtumiaji atabonyeza na kushikilia kitufe kwa zaidi ya sekunde 2, kifaa cha kupima kitakuwa katika hali ya masafa otomatiki tena.

Zima kuzima umeme otomatiki
Bonyeza na ushikilie kitufe cha "ZERO" (SIFURI) na kisha uwashe mita.

Maelekezo ya Kupima

Kipimo cha Mkondo wa AC

Badilisha kiteuzi kikuu cha kazi hadi masafa ya .
Fungua kibanio kwa kubonyeza kishikio cha kufungua taya na uingize kebo itakayopimwa kwenye taya.
Funga kibanio na upate usomaji kutoka kwa onyesho la LCD.

Kumbuka:
Kabla ya kipimo hiki, tenganisha risasi ya majaribio na mita kwa usalama. Katika hali zingine ambazo usomaji ni ngumu kusoma, bonyeza kitufe cha "HOLD" (SHIKILIA) na usome matokeo baadaye.

Kipimo cha Mkondo wa DC

Badilisha kiteuzi kikuu cha kazi hadi masafa ya .
Bonyeza kitufe cha "ZERO" (SIFURI) ili kuingiza usomaji wa sifuri.
Kabla ya kupima mkondo mkubwa kuliko 40A, rekebisha mizani hadi masafa ya 400A kwa kubonyeza kitufe cha masafa na ubonyeze kitufe cha "ZERO" (SIFURI) tena.
Fungua kibanio kwa kubonyeza kishikio cha kufungua taya na uingize kebo itakayopimwa kwenye taya.
Funga kibanio na upate usomaji kutoka kwa onyesho la LCD.

Kumbuka:
Kabla ya kipimo hiki, tenganisha risasi ya majaribio na mita kwa usalama. Katika hali zingine ambazo usomaji ni ngumu kusoma, bonyeza kitufe cha "HOLD" (SHIKILIA) na usome matokeo baadaye.

Kipimo cha ACV

Upeo wa Volti ya Kuingiza ni 600V AC/DC. Usijaribu kuchukua kipimo chochote cha volti ambacho kinaweza kuzidi ili kuepuka hatari ya mshtuko wa umeme na/au uharibifu wa chombo hiki.

Badilisha kiteuzi kikuu cha kazi hadi masafa ya .
Unganisha risasi nyekundu ya majaribio kwenye kituo cha "+" na nyeusi kwenye kituo cha "COM". Pima volti kwa kugusa ncha za risasi ya majaribio kwenye mzunguko wa majaribio ambapo thamani ya volti inahitajika.
Soma matokeo kutoka kwa onyesho la LCD.

Kipimo cha DCV

Upeo wa Volti ya Kuingiza ni 600V AC/DC. Usijaribu kuchukua kipimo chochote cha volti ambacho kinaweza kuzidi ili kuepuka hatari ya mshtuko wa umeme na/au uharibifu wa chombo hiki.

Badilisha kiteuzi kikuu cha kazi hadi masafa ya .
Unganisha risasi nyekundu ya majaribio kwenye kituo cha "+" na nyeusi kwenye kituo cha "COM". Pima volti kwa kugusa ncha za risasi ya majaribio kwenye mzunguko wa majaribio ambapo thamani ya volti inahitajika.
Soma matokeo kutoka kwa onyesho la LCD.

Kipimo cha Upinzani

Badilisha kazi kuu hadi masafa ya .
Unganisha risasi nyekundu ya majaribio kwenye kituo cha "+" na nyeusi kwenye kituo cha "COM". Unganisha ncha ya risasi za majaribio kwenye pointi ambapo thamani ya upinzani inahitajika.
Soma matokeo kutoka kwa onyesho la LCD.

Kumbuka:
Unapochukua thamani ya upinzani kutoka kwa mfumo wa mzunguko, hakikisha kuwa umeme umezimwa na capacitors zote zinahitaji kutolewa.

Jaribio la Mwendelezo

Badilisha kazi kuu hadi masafa ya .
Unganisha risasi nyekundu ya majaribio kwenye kituo cha "+" na nyeusi kwenye kituo cha "COM". Unganisha ncha ya risasi za majaribio kwenye pointi ambapo hali ya upitishaji inahitajika.
Ikiwa upinzani uko chini ya 40Ω, beeper italia mfululizo.

Matengenezo

1. Maagizo yafuatayo ni muhimu sana kwa usalama. Soma hii mwongozo kwa makini ili kuhakikisha matengenezo sahihi.
2. Rekebisha na ukague mita angalau mara moja kwa mwaka ili kuhakikisha usalama na kudumisha usahihi wake.

1. Matengenezo na Ukaguzi
   1. Mwonekano: Je, mita haijaharibika kutokana na kuanguka au sababu nyingine?
   2. Viongozi wa majaribio:
      • Je, waya za msingi hazijaonekana kutoka kwa viongozi wa majaribio?
      • Je, plagi inapoingizwa kwenye terminal ya ingizo hailegei?
        Ikiwa mojawapo ya matatizo hapo juu yapo, acha kutumia mita na uombe ukarabati.

2. Ukaguzi
   Kagua mita angalau mara moja kwa mwaka.
3. Hifadhi

1. Paneli na kipochi havistahimili viyeyusho tete na haipaswi kusafishwa na thinner au alcohol.
2. Paneli na kipochi havistahimili joto. Usiweke mita karibu na vifaa vinavyozalisha joto.
3. Usihifadhi mita mahali ambapo inaweza kukabiliwa na mtetemo au ambapo inaweza kuanguka.
4. Usihifadhi mita mahali penye mwanga wa jua moja kwa moja, au sehemu zenye joto, baridi au unyevu au mahali ambapo condensation inatarajiwa.
5. Ikiwa mita haitatumika kwa muda mrefu, ondoa betri.

Kubadilisha Betri

Ili kuzuia hatari ya umeme au mshtuko, zima mita ya clamp na ukate viongozi wa majaribio kabla ya kuondoa kifuniko cha betri.
Kamwe usitumie mita kabla ya kifuniko cha betri kufungwa.

SANWA ELECTRIC INSTRUMENT CO.,LTD.
Dempa Bldg, Sotokanda2-Chome Chiyoda-Ku, Tokyo, Japan
