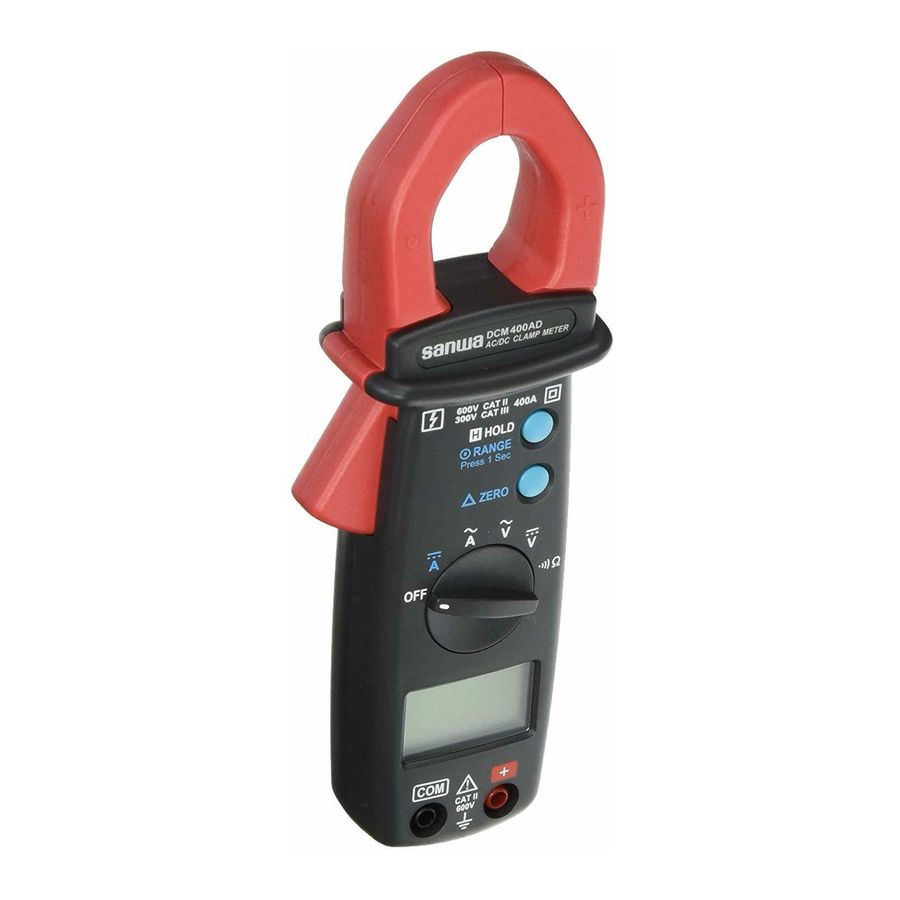

Sanwa DCM400AD - Dijital Pens Metre Kullanım Kılavuzu

Güvenlik Bilgileri

- Kullanmadan önce kılavuzu okuyun -
Bu ürün, IEC 61010-2-32 Elektronik Ölçüm Ekipmanına uygulanan güvenlik standartlarına uygun olarak tasarlanmış ve üretilmiştir ve denetimden geçmiştir. Bu ürünü bu kılavuzda belirtilmeyen şekillerde kullanmak, koruma işlevine zarar verebilir. "UYARI" ve "DİKKAT" başlığı altında verilen talimatlara kazaları önlemek için uyulmalıdır.

Yanık ve elektrik çarpması gibi kişisel yaralanmaları ve diğer ciddi kazaları önlemeye yöneliktir.

Kişisel yaralanmaya ve bu cihaz dahil olmak üzere ekipman hasarına neden olabilecek yanlış kullanımları önlemeye yöneliktir.

Spesifikasyon

Genel Spesifikasyon

Dijital Ekran: Maksimum 3999 okuma ile 3 3/4 basamaklı LCD ekran
Analog Ekran: 42 segment hızlı analog çubuk ekran
Sembol ve Ölçek aralığı:
aralığa ve giriş sinyaline göre otomatik olarak ayarlanır
Polarite:
Metreye negatif sinyal uygulandığında, görünecektir.
Aşırı Yük:
Sinyal maksimumdan büyük olduğunda görünecektir.
Örnekleme Hızı: dijital veri için 2 kez/sn
analog çubuk için 20 kez/sn
Düşük Güç Göstergesi:
Pil uygun çalışma aralığında olmadığında, LCD ekranda görünecektir.
Güç Kaynağı: LR03 veya AAA 1.5V pil x 2.
Otomatik Kapanma:
30 dakika boyunca herhangi bir tuş veya kadran işlemi yapılmazsa, pil tüketimini azaltmak için metre kendiliğinden kapanacaktır.
Pil Ömrü: Yaklaşık 50 saat (Alkalin Pil)
Güç Tüketimi: 50mW
Pens açıklık boyutu: 25mm
Çalışma sıcaklığı: 0˚C ~ 40˚C,<80% RH, Yoğuşma yok
Depolama sıcaklığı: -10˚C ~ 60˚C,<70% RH, Yoğuşma yok
Onaylar: IEC61010-2-32 300V CAT.III 600V CAT.II
Çevresel koşullar:
2000 metreye kadar yükseklik, iç mekan kullanımı, kirlilik derecesi 2
Dayanma gerilimi: Bir dakika boyunca AC3.7kV (50/60Hz).
Boyut (U x G x Y):193 x 50 x 28mm
Ağırlık: 230g
Aksesuar: Kullanım Kılavuzu, Taşıma çantası (C-DCM400), Test ucu (TL-23a)

Elektriksel Spesifikasyon

Doğruluk spesifikasyonu ±(...%okuma+...sayım ) olarak tanımlanır. 23±5˚C'de, ≦80%RH
DCV (Otomatik aralık, Manuel aralık)

ACV (Otomatik aralık, Manuel aralık)

DCA (Otomatik aralık, Manuel aralık)

ACA (Otomatik aralık, Manuel aralık)

Ohm

Süreklilik ()

Aralık	Aktif Bölge	MAX Test Voltajı	Aşırı Yük Koruması
	<40Ω	1.5VDC	600Vrms

Cihaz Tanıtımı

Sembol Tanımı

	Düşük pil göstergesi		Alternatif kaynak göstergesi
	Otomatik aralık göstergesi		Doğrudan kaynak göstergesi
	Manuel aralık göstergesi		Direnç
	Veri Tutma göstergesi		Polarite göstergesi
	Süreklilik fonksiyonu göstergesi		Analog çubuk grafik göstergesi
	Voltaj ölçüm göstergesi
	Akım ölçüm göstergesi

Düğme Talimatı

Sıfır Düğmesi
Sıfır moduna girmek için Sıfır düğmesine basın, "" göstergesi açılır ve ekranı sıfırlar ve okuma, sonraki ölçümler için referans değeri olarak saklanır.
Tekrar basın, "" göstergesi yanıp söner ve hafızadaki referans değeri görüntülenir.
Sıfır modundan çıkmak için sıfır düğmesini 2 saniye basılı tutun.
Test cihazı sıfır modundayken otomatik aralık fonksiyonu devre dışı kalır.

Veri Tutma & Manuel Aralık Düğmesi
Kullanıcı, "Hold" (Tut) düğmesine basarak mevcut okumayı tutabilir ve ekranda saklayabilir.
Veri tutmaya artık ihtiyaç duyulmadığında, "Hold" (Tut) düğmesine tekrar basarak veri tutma işlemi serbest bırakılabilir.
Anında tutma düğmesine basarak mevcut okumayı tutabilirsiniz. Ayrıca RANGE (ARALIK) düğmesini basılı tutarak ölçüm ölçeği aralığını da değiştirebilirsiniz. Ondalık nokta değiştiğinde, kullanıcı düğmeyi bırakmalı ve ölçek aralığı ayarlanan aralıkta kalacaktır. Kullanıcı düğmeyi 2 saniyeden fazla basılı tutarsa, test cihazı tekrar otomatik aralık modunda olacaktır.

Otomatik kapanmayı devre dışı bırak
"ZERO" (SIFIR) düğmesini basılı tutun ve ardından ölçüm cihazını açın.

Ölçüm Talimatı

AC Akım Ölçümü

Ana fonksiyon seçiciyi aralığına getirin.
Çene açma koluna basarak kelepçeyi açın ve ölçülecek kabloyu çeneye yerleştirin.
Kelepçeyi kapatın ve LCD ekrandan okumayı alın.

Not:
Bu ölçümden önce, güvenlik için test kablosunu ölçüm cihazından ayırın. Okumanın zor olduğu bazı durumlarda, HOLD (TUT) düğmesine basın ve sonucu daha sonra okuyun.

DC Akım Ölçümü

Ana fonksiyon seçiciyi aralığına getirin.
Sıfır okumaya girmek için ZERO (SIFIR) düğmesine basın.
40A'dan daha büyük akımı ölçmeden önce, aralık düğmesine basarak ölçeği 400A aralığına ayarlayın ve tekrar ZERO (SIFIR) düğmesine basın.
Çene açma koluna basarak kelepçeyi açın ve ölçülecek kabloyu çeneye yerleştirin.
Kelepçeyi kapatın ve LCD ekrandan okumayı alın.

Not:
Bu ölçümden önce, güvenlik için test kablosunu ölçüm cihazından ayırın. Okumanın zor olduğu bazı durumlarda, HOLD (TUT) düğmesine basın ve sonucu daha sonra okuyun.

ACV Ölçümü

Maksimum Giriş Voltajı 600V AC/DC'dir. Elektrik çarpması tehlikesini ve/veya bu cihazın hasar görmesini önlemek için bu değeri aşabilecek herhangi bir voltaj ölçümü yapmaya çalışmayın.

Ana fonksiyon seçiciyi aralığına getirin.
Kırmızı test kablosunu "+" terminaline ve siyah olanı " COM " terminaline bağlayın. Voltaj değerinin gerekli olduğu test devresine test kablosu uçlarına dokunarak voltajı ölçün.
Sonucu LCD ekrandan okuyun.

DCV Ölçümü

Maksimum Giriş Voltajı 600V AC/DC'dir. Elektrik çarpması tehlikesini ve/veya bu cihazın hasar görmesini önlemek için bu değeri aşabilecek herhangi bir voltaj ölçümü yapmaya çalışmayın.

Ana fonksiyon seçiciyi aralığına getirin.
Kırmızı test kablosunu "+" terminaline ve siyah olanı " COM " terminaline bağlayın. Voltaj değerinin gerekli olduğu test devresine test kablosu uçlarına dokunarak voltajı ölçün.
Sonucu LCD ekrandan okuyun.

Direnç Ölçümü

Ana fonksiyonu aralığına getirin.
Kırmızı test kablosunu "+" terminaline ve siyah olanı " COM " terminaline bağlayın. Test kablolarının ucunu, direnç değerinin gerekli olduğu noktalara bağlayın.
Sonucu LCD ekrandan okuyun.

Not:
Bir devre sisteminden direnç değeri alırken, gücün kesildiğinden ve tüm kapasitörlerin deşarj edildiğinden emin olun.

Süreklilik Testi

Ana fonksiyonu aralığına getirin.
Kırmızı test kablosunu "+" terminaline ve siyah olanı " COM " terminaline bağlayın. Test kablolarının ucunu, iletim koşulunun gerekli olduğu noktalara bağlayın.
Direnç 40Ω'un altındaysa, bip sesi sürekli olarak duyulacaktır.

Bakım

1. Aşağıdaki talimatlar güvenlik için çok önemlidir. Doğru bakım sağlamak için bu kılavuzu dikkatlice okuyun.
2. Güvenliği sağlamak ve doğruluğunu korumak için ölçüm cihazını yılda en az bir kez kalibre edin ve inceleyin.

1. Bakım ve İnceleme
   1. Görünüm: Ölçüm cihazı düşme veya başka bir nedenden dolayı hasar görmüş mü?
   2. Test uçları:
      • Test uçlarından çekirdek teller açıkta mı?
      • Giriş terminaline takıldığında fiş gevşek mi?
        Yukarıdaki sorunlardan herhangi biri varsa, ölçüm cihazını kullanmayı bırakın ve onarım talebinde bulunun.

2. İnceleme
   Ölçüm cihazını yılda en az bir kez inceleyin.
3. Depolama

1. Panel ve kasa uçucu çözücülere dayanıklı değildir ve tiner veya alkol ile temizlenmemelidir.
2. Panel ve kasa ısıya dayanıklı değildir. Ölçüm cihazını ısı üreten cihazların yakınına koymayın.
3. Ölçüm cihazını titreşime maruz kalabileceği veya düşebileceği bir yerde saklamayın.
4. Ölçüm cihazını doğrudan güneş ışığına maruz kalan veya sıcak, soğuk veya nemli yerlerde veya yoğuşmanın beklendiği yerlerde saklamayın.
5. Ölçüm cihazı uzun süre kullanılmayacaksa, pilleri çıkarın.

Pil Değiştirme

Elektrik tehlikesini veya şoku önlemek için, pil kapağını çıkarmadan önce pens ampermetreyi kapatın ve test uçlarını ayırın.
Pil kapağı kapalı olmadan asla ölçüm cihazını kullanmayın.

SANWA ELECTRIC INSTRUMENT CO.,LTD.
Dempa Bldg, Sotokanda2-Chome Chiyoda-Ku, Tokyo, Japan
