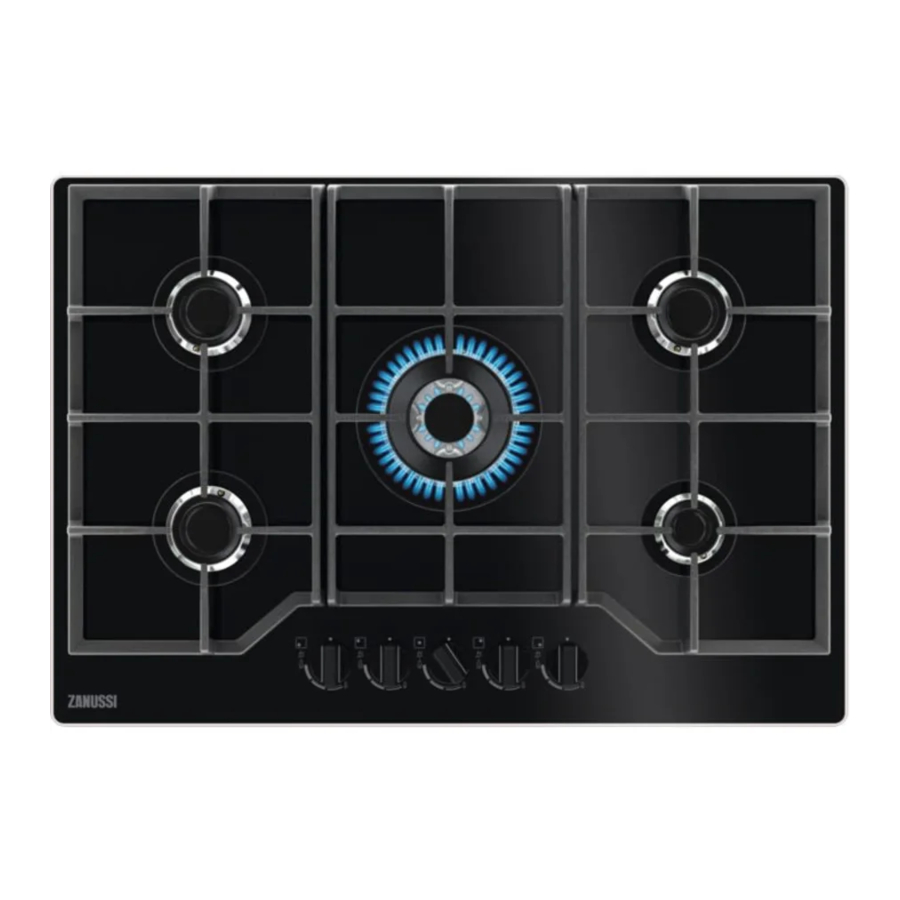

Zanussi ZGGN755K - Gaasipliidi kasutusjuhend

PAIGALDAMINE

Vaadake ohutusnõudeid.

ENNE PAIGALDAMIST

Enne pliidi paigaldamist kirjutage alla andmesildilt allolev teave. Andmesilt asub pliidi põhjas.

OLULISED OHUTUSNÕUDED

See pliit tuleb paigaldada vastavalt gaasiohutuse (paigaldamise ja kasutamise) eeskirjadele (kehtiv redaktsioon) ja IEE juhtmestiku eeskirjadele (kehtiv redaktsioon).

Ventilatsiooni tagamine

Üksikasjalikud soovitused sisalduvad järgmistes Briti standardite praktika koodeksites:
B.S. 6172/B.S. 5440, Par. 2 ja B.S. 6891 Kehtivad redaktsioonid.

Pliiti ei tohi paigaldada elutuppa, mille maht on alla 20 m³. Kui see paigaldatakse ruumi, mille maht on alla 5 m³, on vaja 100 cm² efektiivse pindalaga õhutusava. Kui see paigaldatakse ruumi, mille maht on 5 m³ kuni 10 m³, on vaja 50 cm² efektiivse pindalaga õhutusava, samas kui maht ületab 11 m³, pole õhutusava vaja.

Kui aga ruumis on uks, mis avaneb otse õue, pole õhutusava vaja isegi siis, kui maht on 5 m³ kuni 11 m³. Kui samas ruumis on ka muid kütust põletavaid seadmeid, tuleks vajalike õhutusava nõuete kindlaksmääramiseks tutvuda standardiga B.S. 5440 osa 2 kehtiv redaktsioon.

Asukoht

Pliiti võib paigutada kööki, köök/söögituba või elutuppa (mahuga üle 20 m³), kuid mitte vannituppa või duširuumi. Minimaalne kaugus, mille kaugusel saab süttivat materjali pliidi kohale paigaldada pliidi servadega joondatult, on 400 mm. Kui see on paigaldatud alla 400 mm, tuleb pliidi servadest jätta 50 mm vaba ruumi.

GAASIÜHENDUS

Gaasipaigaldustöid tohib teostada ainult GAS SAFE REGISTER paigaldaja.

Veenduge, et pärast pliidi paigaldamist oleks sellele rikke korral inseneri jaoks lihtne juurde pääseda.
Tootja ei vastuta, kui ülaltoodud juhiseid või muid selles juhendraamatus sisalduvaid ohutusjuhiseid eiratakse.
Võlli otsas, mis sisaldab G 1/2" keermestatud põlve, on reguleering fikseeritud nii, et seib on paigaldatud komponentide vahele, nagu diagrammil näidatud. Keerake osad kokku ilma liigset jõudu kasutamata.

1. Võlli ots mutriga
2. Seib, mis on seadmega kaasas
3. Põlv, mis on seadmega kaasas

Ühendus gaasivarustusega peaks olema kas jäiga või pooljäiga toruga, st terasest või vasest. Ühendus peaks sobima ühendamiseks R 1/2 (1/2 BSP väliskeere).

Kui lõplik ühendus on tehtud, on oluline, et pliidil ja paigaldusel teostataks põhjalik lekketest.
Veenduge, et peamine ühendustoru ei avaldaks pliidile mingit pinget.
Kui kasutate painduvaid metalltorusid, veenduge, et need vastavad standarditele ISO 10380 ja ISO 10807. Olge ettevaatlik, et need ei puutuks kokku liikuvate osadega ega oleks kokku surutud. Olge ettevaatlik ka siis, kui pliit on kokku pandud ahjuga.

Oluline on paigaldada põlv õigesti, nii et õlg oleks keerme otsas, mis on paigaldatud pliidi ühendustoru külge.

Õige kokkupaneku tagamata jätmine põhjustab gaasilekke.

Veenduge, et seadme gaasivarustusrõhk vastab soovitatud väärtustele.

Jäik ühendus:
Teostage ühendus, kasutades metallist jäikaid torusid (mehaanilise otsaga vask).

PIHUSTITE VAHETAMINE

1. Eemaldage pannitoed.
2. Eemaldage põleti korgid ja kroonid.
3. Eemaldage 7-võtmega pihustid ja asendage need gaasitüübile vajalikega (vt tabelit "Tehnilised andmed").
4. Pange osad kokku, järgige sama protseduuri tagurpidi.
5. Kinnitage gaasivarustustoru lähedale silt uue gaasivarustuse tüübiga. Selle sildi leiate seadmega kaasas olevast pakendist.

Kui gaasivarustusrõhk on muutlik või erineb vajalikust rõhust, peate gaasivarustustorule paigaldama sobiva rõhuregulaatori.

MINIMAALSE TASEME REGULEERIMINE

Põletite minimaalse taseme reguleerimiseks:

1. Süüdake põleti.
2. Keerake nupp minimaalsesse asendisse.
3. Eemaldage nupp.
4. Reguleerige õhukese kruvikeerajaga möödavoolukruvi asendit (A).

5. Kui te muudate:
   • maagaasilt G20 20 mbar vedelgaasile, keerake möödavoolukruvi täielikult kinni.
   • vedelgaasilt maagaasile G20 20 mbar, keerake möödavoolukruvi umbes 1/4 pööret lahti (Multi Crown põleti puhul 1/2 pööret).

Veenduge, et leek ei kustuks, kui keerate nuppu kiiresti maksimaalsest asendist minimaalsesse asendisse.

ELEKTRIÜHENDUS

• Ärge tõmmake seadme lahtiühendamiseks toitekaablit. Tõmmake alati toitepistik (kui see on olemas).
• Seadet ei tohi ühendada pikendusjuhtme, adapteri või mitme pistikupesaga. Esineb tuleoht.
• Ärge laske toitekaablil kuumeneda üle 90 °C. Kaabel tuleb juhtida klambrite abil, mis on kinnitatud kapi küljele, et vältida kokkupuudet pliidiplaadi all oleva seadmega.
• Veenduge, et pärast paigaldamist oleks toitepistikule juurdepääs.

Elektrinõuded

Püsiv elektriline paigaldis peab vastama uusimatele I.E.E. eeskirjadele ja kohalikele elektriameti eeskirjadele. Teie enda ohutuse tagamiseks peab paigalduse tegema kvalifitseeritud elektrik (nt teie kohalik elektriamet või töövõtja, kes on registreeritud riiklikus elektriseadmete paigaldamise lepingute inspekteerimisnõukogus [NICEIC]).

Tootja keeldub vastutamast, kui neid ohutusmeetmeid ei järgita.

Toiteühendused

See pliit tuleb ühendada 220-240 V (~ 50-60 Hz) elektrivarustusega.

Pliidil on klemmliist, mis on märgistatud järgmiselt:

• L — Pinge all olev klemm
• N — Neutraalne klemm
• või E — Maandusklemm

Enne ühenduse teostamist veenduge, et:

1. Piirdeklapp ja elektrisüsteem suudavad võtta seadme koormust (vt andmesilti)
2. Toitesüsteem on varustatud tõhusa maandusühendusega vastavalt kehtivatele standarditele ja eeskirjadele
3. Ühendamiseks kasutatav pistikupesa või omnipolar-lüliti on seadme paigaldamisel kergesti ligipääsetav.

Seadmega on kaasas 3-sooneline painduv toitekaabel 3-amprise pistikuga. Kui on vaja kaitset vahetada, kasutage 3-amprist ASTA-kinnitusega (BS 1362) kaitset.

1. Roheline ja kollane
2. 3-amprine kaitse
3. Pruun
4. Juhtmeklamber
5. Sinine

Juhtmed on värvitud järgmiselt:

Roheline ja kollane	Maandus
Sinine	Neutraalne
Pruun	Pinge all

13-amprisse pistikupessa sisestatud ära lõigatud pistik on tõsine elektrilöögi oht. Veenduge, et ära lõigatud pistik kõrvaldatakse ohutult.

ÜHENDUSKAABLI VAHETAMINE

Elektrikaabli vahetamise peab läbi viima ainult teeninduskeskus või sarnase pädevusega personal vastavalt kehtivatele eeskirjadele.

Ühenduskaabli vahetamiseks kasutage ainult H03V2V2-F T90 või samaväärset tüüpi kaablit. Veenduge, et kaabli ristlõige vastab pinge koormusele ja töötemperatuurile. Kollane/roheline maandusjuhe (B) peab olema umbes 2 cm pikem kui pinge all olev ja neutraalne juhe (A).

1. Ühendage roheline ja kollane (maandus) juhe klemmiga, mis on märgistatud tähega 'E' või maandussümboliga , või värvitud rohelise ja kollasega.
2. Ühendage sinine (neutraalne) juhe klemmiga, mis on märgistatud tähega 'N' või värvitud sinisega.
3. Ühendage pruun (pinge all olev) juhe klemmiga, mis on märgistatud tähega 'L'. See peab olema alati ühendatud võrgufaasiga. Juhtmes ei tohi olla lõikeid ega hulkuvaid kiude. Juhtmeklamber peab olema korrektselt kinnitatud väliskesta külge.

KOKKUPANEK

Kui mööbliseade on paigaldatud 400 mm kaugusele pliidiplaadist, peab olema minimaalne ohutuskaugus 50 mm pliidiplaadi servast vasakule või paremale.

1. kaasasolev tihend
2. kaasasolevad kronsteinid

Paigaldage seade ainult tasase pinnaga töötasapinnale.

SISESTAMISE VÕIMALUSED
Pliidiplaadi alla paigaldatud paneel peab olema kergesti eemaldatav ja võimaldama lihtsat juurdepääsu, kui on vaja tehnilist abi.

Köögikapp ukse või sahtliga

1. Eemaldatav paneel
2. Ruum ühenduste jaoks

Köögikapp ahjuga
Pliidiplaadi ja ahju elektriühendus tuleb ohutuse tagamiseks ja ahju seadmest hõlpsaks eemaldamiseks paigaldada eraldi.

Köögikapp topeltahjuga

TOOTEKIRJELDUS

KEEDUPINNA PAIGUTUS

1. Poolkiire põleti
2. Multi Crown põleti
3. Abipõleti
4. Juhtnupud

JUHTNUPP

Sümbol	Kirjeldus
	gaasivarustus puudub / väljas asend
	süüteasend / maksimaalne gaasivarustus
	minimaalne gaasivarustus

IGAPÄEVANE KASUTAMINE

Vaadake ohutusnõudeid.

PÕLETI ÜLEVAADE

1. Põleti kaas
2. Põleti kroon
3. Süüteküünal
4. Termopaar

PÕLETI SÜÜTAMINE

Süüdake põleti alati enne toiduvalmistamisnõude peale panemist.

Olge köögikeskkonnas lahtise tule kasutamisel väga ettevaatlik. Tootja ei vastuta leegi väärkasutuse korral.

1. Vajutage juhtnupp alla ja keerake seda vastupäeva maksimaalse gaasivarustuse asendisse ().
2. Hoidke juhtnuppu all võrdse või väiksema kui 10 sekundi jooksul. See võimaldab termopaaril soojeneda. Kui ei, siis gaasivarustus katkestatakse.
3. Reguleerige leeki pärast selle stabiliseerumist.

Kui põleti mõne katse järel ei sütti, kontrollige, kas kroon ja selle kaas on õigetes asendites.

Ärge hoidke juhtnuppu all kauem kui 15 sekundit. Kui põleti ei sütti 15 sekundi pärast, vabastage juhtnupp, keerake see väljalülitatud asendisse ja proovige põletit uuesti süüdata vähemalt 1 minuti pärast.

Elektri puudumisel saate põleti süüdata ilma elektriseadmeta; sel juhul lähenege põletile leegiga, keerake juhtnupp vastupäeva maksimaalse gaasivarustuse asendisse ja vajutage see alla. Hoidke juhtnuppu all võrdse või väiksema kui 10 sekundi jooksul, et termopaar saaks soojeneda.

Kui põleti kogemata kustub, keerake juhtnupp väljalülitatud asendisse ja proovige põletit uuesti süüdata vähemalt 1 minuti pärast.

Sädemegeneraator võib automaatselt käivituda, kui lülitate sisse vooluvõrgu pärast paigaldamist või elektrikatkestust. See on normaalne.

Keeduplaat on varustatud progressiivsete ventiilidega. Need muudavad leegi reguleerimise täpsemaks.

PÕLETI VÄLJALÜLITAMINE

Leegi kustutamiseks keerake nupp väljalülitatud asendisse .

Keerake leek alati maha või lülitage see välja, enne kui eemaldate pannid põletilt.

NÄPUNÄITED

Vaadake ohutusnõudeid.

TOIDUNÕUD

Ärge kasutage malmpanne, savi- või keraamilisi potte, grill- või röstriplaate.

Ärge pange sama panni kahele põletile.

Ärge pange põletile ebastabiilseid või kahjustatud potte, et vältida mahavalgumist ja vigastusi.

Veenduge, et pottide põhjad ei oleks juhtnupule liiga lähedal, vastasel juhul kuumutab leek juhtnuppu.

Veenduge, et pottide käepidemed ei oleks keeduplaadi esiserva kohal.

Veenduge, et potid on asetatud põletile keskele, et saavutada maksimaalne stabiilsus ja väiksem gaasikulu.

Toiduvalmistamise ajal mahavoolanud vedelikud võivad põhjustada klaasi purunemist.

TOIDUNÕUDE LÄBIMÕÕDUD

Kasutage toiduvalmistamisnõusid, mille läbimõõdud sobivad põletite suurusega.

Põleti	Toidunõude läbimõõt (mm)
Mitmekordne kroon	220 - 260
Poolkiire (vasakul taga)	120 - 240
Poolkiire (paremal taga)	120 - 240
Poolkiire (vasakul ees)	120 - 220
Abipõleti	80 - 180

HOOLDUS JA PUHASTAMINE

Vaadake ohutusnõudeid.

ÜLDINE INFORMATSIOON

• Puhastage keeduplaat pärast iga kasutamist.
• Kasutage alati puhta põhjaga toiduvalmistamisnõusid.
• Kriimustused või tumedad plekid pinnal ei mõjuta keeduplaadi tööd.
• Kasutage spetsiaalset puhastusvahendit, mis sobib keeduplaadi pinnale.

Ärge kasutage nuge, kaabitsaid ega sarnaseid instrumente klaasi pinna või põletite servade ja raami (kui on olemas) puhastamiseks.

• Peske roostevabast terasest osi veega ja kuivatage need seejärel pehme lapiga.

PANNITOED

Pannitoed ei ole nõudepesumasinas pestavad. Neid tuleb pesta käsitsi.

1. Eemaldage pannitoed, et keeduplaati oleks lihtsam puhastada.

Olge pannitoed tagasi pannes väga ettevaatlik, et vältida keeduplaadi pealispinna kahjustamist.

2. Emailkatte servad võivad mõnikord olla karedad, seega olge pannitoed käsitsi pestes ja kuivatades ettevaatlik. Vajadusel eemaldage kangekaelsed plekid pastapuhastusvahendiga.
3. Pärast pannitoed puhastamist veenduge, et need on õigetes asendites.
4. Põleti õigeks tööks veenduge, et pannitoed on põleti keskpunktiga joondatud.


PANNITOEDE EEMALDAMINE

Pannitoed hoitakse õiges asendis, asetades need keeduplaadi tagaküljele paigaldatud metallist tihvtidele. Lihtsamaks puhastamiseks saab pannitoed keeduplaadilt eemaldada. Tõstke pannitoed üles, hoides neid horisontaalses asendis, nagu on näidatud joonisel.

Ärge tõstke pannitoed nurga all, kuna see koormab metallist tihvte. See võib põhjustada tihvtide kahjustusi ja nende purunemist.

Pannitoede kuju ja põletite arv võivad seadme teistel mudelitel erineda.

KEEUPLAADI PUHASTAMINE

• Eemaldage kohe: sulanud plastik, plastkile, suhkur ja suhkruga toit, vastasel juhul võib mustus keeduplaati kahjustada. Olge põletuste vältimiseks ettevaatlik.
• Eemaldage, kui keeduplaat on piisavalt jahtunud: katlakiviringid, veeringid, rasvaplekid, läikivad metallist värvimuutused. Puhastage keeduplaati niiske lapi ja mitteabrasiivse pesuvahendiga. Pärast puhastamist pühkige keeduplaat pehme lapiga kuivaks.
• Emailitud osade, kaante ja kroonide puhastamiseks peske neid sooja seebiveega ja kuivatage need enne tagasi panemist hoolikalt.

SÜÜTEKÜÜNLA PUHASTAMINE

See funktsioon saavutatakse keraamilise süüteküünla abil, millel on metallist elektrood. Hoidke need komponendid hästi puhtana, et vältida raskusi süütamisel, ja kontrollige, et põleti krooni augud ei oleks ummistunud.

PERIOODILINE HOOLDUS

Pöörduge perioodiliselt kohalikku volitatud teeninduskeskusse, et kontrollida gaasivarustustoru ja rõhuregulaatori seisukorda, kui see on paigaldatud.

PROBLEEMIDE LAHENDAMINE

Vaadake ohutusnõudeid.

MIDA TEHA, KUI...

Probleem	Võimalik põhjus	Lahendus
Sädemegeneraatori aktiveerimisel ei teki sädet.	Keeduplaat ei ole ühendatud elektrivõrguga või on ühendatud valesti.	Kontrollige, kas keeduplaat on korrektselt elektrivõrguga ühendatud.
	Kaitse on läbi põlenud.	Veenduge, et kaitse on rikke põhjus. Kui kaitse põleb ikka ja jälle läbi, võtke ühendust kvalifitseeritud elektrikuga.
	Põleti kaas ja kroon on valesti paigutatud.	Asetage põleti kaas ja kroon õigesti.
Leek kustub kohe pärast süütamist.	Termopaar ei ole piisavalt soojenenud.	Pärast leegi süütamist hoidke nuppu all võrdse või väiksema kui 10 sekundi jooksul.
Leegiring on ebaühtlane.	Põleti kroon on toidujääkidega blokeeritud.	Veenduge, et injektor ei oleks blokeeritud ja põleti kroon oleks puhas.

KUI TE EI LEIA LAHENDUST

Kui te ei leia probleemile ise lahendust, võtke ühendust oma edasimüüja või volitatud teeninduskeskusega. Esitage andmed andmesildilt. Veenduge, et kasutasite keeduplaati õigesti. Kui ei, siis ei ole teenindustehniku või edasimüüja teenindus tasuta, ka garantiiperioodil.

Juhised teeninduskeskuse ja garantiitingimuste kohta on garantiiraamatus.

TARVIKUTE KOTIGA KAASAS OLEVAD SILDID

Kleepige kleepsud allpool näidatud viisil:

1. Kleepige see garantiikaardile ja saatke see osa (kui on kohaldatav).
2. Kleepige see garantiikaardile ja hoidke see osa alles (kui on kohaldatav).
3. Kleepige see kasutusjuhendile.

TEHNILISED ANDMED

KEEDUALUSE MÕÕTMED

Laius (Width)	740 mm
Sügavus (Depth)	510 mm

ÜMBERVOOLU LÄBIMÕÕDUD

PÕLETI (BURNER)	Ø ÜMBERVOOL 1/100 mm
Mitmekordne kroon (Multi Crown)	57
Poolkiire (Semi-rapid)	35
Abipõleti (Auxiliary)	28

MUUD TEHNILISED ANDMED

KOGUVÕIMSUS (TOTAL POWER):	Gaas originaal: (Gas original:)	G20 (2H) 20 mbar	10,9 kW
	Gaasi asendus: (Gas replacement:)	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Elektri toide: (Electric supply:)	220-240 V ~ 50-60 Hz 3 sooneline painduv kaabel, millel on mittelahtivõetav pistik, mis on varustatud 3 amprise padrunkaitsmega
Seadme kategooria: (Appliance category:)	II2H3+
Gaasiühendus: (Gas connection:)	R 1/2"
Seadme klass: (Appliance class:)	3

GAASIPÕLETID LOODUSLIKULE GAASILE G20 20 mbar

PÕLETI (BURNER)	NORMAALNE VÕIMSUS kW (NORMAL POWER kW)	MINIMAALNE VÕIMSUS kW (MINIMUM POWER kW)	PIHUSTI MÄRGISTUS (INJECTOR MARK)
Mitmekordne kroon (Multi Crown)	3,9	1,4	146
Poolkiire (Semi-rapid)	2,0	0,6	96x
Abipõleti (Auxiliary)	1,0	0,33	70

GAASIPÕLETID VEDELGAASILE G30/G31 28-30/37 mbar

PÕLETI (BURNER)	NORMAALNE VÕIMSUS kW (NORMAL POWER kW)	MINIMAALNE VÕIMSUS kW (MINIMUM POWER kW)	PIHUSTI MÄRGISTUS (INJECTOR MARK)	NIMIVOOLU GAASIVOOL g/h (NOMINAL GAS FLOW g/h)
				G30 28-30 mbar	G31 37 mbar
Mitmekordne kroon (Multi Crown)	3,55	1,4	095	258	254
Poolkiire (Semi-rapid)	1,9	0,6	71	138	136
Abipõleti (Auxiliary)	1,0	0,33	50	73	71

ENERGIATÕHUSUS

TOOTE TEAVE VASTAVALT ÜHENDKUNINGRIIGI ÖKODISAINI MÄÄRUSELE

Mudeli identifitseerimine (Model identification)		ZGGN755K
Keedualuse tüüp (Type of hob)		Sisseehitatud keedualus (Built-in hob)
Gaasipõletite arv (Number of gas burners)		5
Energiatõhusus gaasipõleti kohta (EE gas burner)	Vasak tagumine - Poolkiire (Semi-rapid)	56.1%
	Parem tagumine - Poolkiire (Semi-rapid)	56.1%
	Keskmine keskosa - Mitmekordne kroon (Multi Crown)	53.3%
	Vasak eesmine - Poolkiire (Semi-rapid)	54.8%
	Parem eesmine - Abipõleti (Auxiliary)	ei ole kohaldatav (not applicable)
Gaasipliidi energiatõhusus (EE gas hob)		55.1%

BS EN 30-2-1: Gaasi kasutavad kodumajapidamises kasutatavad toiduvalmistamisseadmed - Osa 2-1: Energia mõistlik kasutamine - Üldine

ENERGIA SÄÄSTMINE

• Enne kasutamist veenduge, et põletid ja pannitoed on õigesti kokku pandud.
• Kasutage toiduvalmistamisnõusid, mille läbimõõt sobib põletite suurusega.
• Asetage pott põleti keskele.
• Kui kuumutate vett, kasutage ainult vajalikku kogust.
• Võimalusel pange alati toiduvalmistamisnõudele kaaned peale.
• Kui vedelik hakkab keema, keerake leek alla, et vedelik vaevu podiseks.
• Võimalusel kasutage kiirkeetjat. Vaadake selle kasutusjuhendit.

KESKKONNAKAALUTLUSED

Taaskasutage materjale sümboliga . Pange pakend taaskasutamiseks vastavatesse konteineritesse. Aidake kaitsta keskkonda ja inimeste tervist, taaskasutades elektri- ja elektroonikaseadmete jäätmeid. Ärge visake seadmeid, mis on märgistatud sümboliga , olmejäätmete hulka.

Viige toode kohalikku taaskasutuspunkti või võtke ühendust oma kohaliku omavalitsusega.

Electrolux Appliances AB - Kontaktaadress: Al.
Powstańców Śląskich 26, 30-570 Kraków, Poland

OHUTUSNÕUDED

Enne seadme paigaldamist ja kasutamist lugege hoolikalt kaasasolevaid juhiseid. Tootja ei vastuta vigastuste või kahjustuste eest, mis on põhjustatud valest paigaldamisest või kasutamisest. Hoidke juhised alati kindlas ja ligipääsetavas kohas edaspidiseks kasutamiseks.

LASTE JA HAAVATAVATE INIMESTE OHUTUS

• Seda seadet võivad kasutada 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja teadmiste puudumisega isikud, kui neid on juhendatud või juhendatud seadme ohutu kasutamise kohta ja nad mõistavad sellega seotud ohte.
• 3–8-aastaseid lapsi ja väga ulatuslike ja keeruliste puuetega inimesi tuleb seadmest eemal hoida, välja arvatud juhul, kui neid pidevalt jälgitakse.
• Alla 3-aastaseid lapsi tuleb seadmest eemal hoida, välja arvatud juhul, kui neid pidevalt jälgitakse.
• Ärge laske lastel seadmega mängida.
• Hoidke kogu pakend lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab või kui see jahtub.
• Ligipääsetavad osad võivad kasutamise ajal kuumaks muutuda. Kui seadmel on lapselukk, tuleb see aktiveerida.
• Lapsed ei tohi teostada puhastamist ja kasutaja hooldust
• seadet ilma järelevalveta.

ÜLDINE OHUTUS

• See seade on mõeldud ainult toiduvalmistamiseks.
• See seade on mõeldud kasutamiseks ainult ühes majapidamises siseruumides.
• Seda seadet võib kasutada kontorites, hotellitubades, hommiku- ja õhtusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutuskohtades, kus selline kasutamine ei ületa (keskmist) kodukasutuse taset.
•
  Seade ja selle ligipääsetavad osad muutuvad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide puudutamist.
•
  Järelevalveta toiduvalmistamine rasva või õliga pliidil võib olla ohtlik ja põhjustada tulekahju.
• Ärge kunagi kasutage toiduvalmistamise tulekahju kustutamiseks vett. Lülitage seade välja ja katke leegid näiteks tuletekiga või kaanega.
•
  Seadet ei tohi toita välise lülitusseadme, näiteks taimeri kaudu, ega ühendada vooluringiga, mida kommunaalteenus regulaarselt sisse ja välja lülitab.
•
  Toiduvalmistamisprotsessi tuleb jälgida. Lühiajalist toiduvalmistamisprotsessi tuleb pidevalt jälgida.
•
  Tuleoht: Ärge hoidke esemeid toiduvalmistamispindadel. Metallist esemeid, nagu noad, kahvlid, lusikad ja kaaned, ei tohiks pliidi pinnale asetada, kuna need võivad kuumaks minna.
• Ärge kasutage seadet enne selle sisseehitatud konstruktsiooni paigaldamist.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Kui klaaskeraamiline pind / klaaspind on pragunenud, lülitage seade välja ja eemaldage see vooluvõrgust. Kui seade on ühendatud otse vooluvõrku ühenduskarbi abil, eemaldage kaitse, et seade vooluvõrgust lahti ühendada. Mõlemal juhul võtke ühendust volitatud teeninduskeskusega.
• Pliidiplaadi klaasi purunemise korral:
  • lülitage kohe välja kõik põletid ja kõik elektrilised kütteelemendid ning eraldage seade toiteallikast,
  • ärge puudutage seadme pinda,
  • ärge kasutage seadet.
• Kui toitejuhe on kahjustatud, peab selle ohu vältimiseks asendama tootja, volitatud teenindus või samalaadse kvalifikatsiooniga isik.
• Kui seade on otse vooluvõrku ühendatud, on vajalik kõigi pooluste eralduslüliti kontaktivahega. Ülepingekategoorias III määratletud tingimustele vastav täielik lahtiühendamine peab olema tagatud. Maanduskaabel on sellest välja jäetud.
• Kui suunate toitekaablit, veenduge, et kaabel ei puutuks otseselt kokku (näiteks isoleeriva ümbrise abil) osadega, mis võivad saavutada temperatuuri üle 50 °C üle toatemperatuuri.
•
  Kasutage ainult toiduvalmistamisseadme tootja poolt projekteeritud või seadme tootja poolt kasutusjuhendis sobivaks märgitud pliidikaitseid või seadmesse sisseehitatud pliidikaitseid. Sobimatute kaitsete kasutamine võib põhjustada õnnetusi.

OHUTUSJUHISED

See seade sobib järgmistele turgudele:

PAIGALDAMINE

Seda seadet tohib paigaldada ainult kvalifitseeritud isik.

Vigastuste või seadme kahjustamise oht.

• Eemaldage kogu pakend.
• Ärge paigaldage ega kasutage kahjustatud seadet.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Hoidke minimaalset vahemaad teiste seadmete ja seadmete vahel.
• Seadme liigutamisel olge alati ettevaatlik, kuna see on raske. Kasutage alati kaitsekindaid ja kinniseid jalanõusid.
• Tihendage lõigatud pinnad hermeetikuga, et vältida niiskuse põhjustatud paisumist.
• Kaitske seadme põhja auru ja niiskuse eest.
• Ärge paigaldage seadet ukse kõrvale või akna alla. See hoiab ära kuumade toiduvalmistamisnõude kukkumise seadmelt, kui uks või aken avatakse.
• Kui seade on paigaldatud sahtlite kohale, veenduge, et seadme põhja ja ülemise sahtli vaheline ruum oleks õhuringluse jaoks piisav.
• Seadme alus võib kasutamise ajal kuumaks minna. Kui ahju ei ole pliidiplaadi alla paigaldatud ja seadme alusele pääseb ligi ning see võib võimaldada kasutajal või pliidiplaadi alla paigutatud esemetel puutuda otse pliidiplaadi alusega, tuleb paigaldada vahepealne kaitsepaneel.
• Paneeli jaoks on vastuvõetav vineer või köögikorpuse materjal.
• Paneel peab olema hoolduseks eemaldatav. Paneeli kinnitamiseks kasutatavad kruvid peavad olema pärast paigaldamist ligipääsetavad.

ELEKTRIÜHENDUS

Tule- ja elektrilöögioht.

• Kõik elektriühendused peaks tegema kvalifitseeritud elektrik.
• Seade peab olema maandatud.
• Enne mis tahes toimingu tegemist veenduge, et seade on vooluvõrgust lahti ühendatud.
• Veenduge, et andmesildil olevad parameetrid ühilduvad vooluvõrgu elektriliste väärtustega.
• Veenduge, et seade on õigesti paigaldatud. Lõtv ja vale elektrijuhe või pistik (kui see on olemas) võib muuta klemmi liiga kuumaks.
• Kasutage õiget elektrijuhet.
• Ärge laske elektrijuhtmel sassi minna.
• Veenduge, et oleks paigaldatud löögikaitse.
• Kasutage kaablil tõmbekaitseklambrit.
• Veenduge, et toitekaabel või pistik (kui see on olemas) ei puutuks kokku kuuma seadme või kuumade toiduvalmistamisnõudega, kui ühendate seadme lähedalasuvate pistikupesadega.
• Ärge kasutage mitme pistikuga adaptereid ja pikendusjuhtmeid.
• Veenduge, et te ei kahjusta toitepistikut (kui see on olemas) ega toitekaablit. Kahjustatud toitekaabli vahetamiseks võtke ühendust meie volitatud teeninduskeskuse või elektrikuga.
• Pinge all olevate ja isoleeritud osade löögikaitse peab olema kinnitatud nii, et seda ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik pistikupessa alles paigaldamise lõpus. Veenduge, et toitepistiku juurde pääseb pärast paigaldamist.
• Kui pistikupesa on lahti, ärge ühendage toitepistikut.
• Ärge tõmmake seadme lahtiühendamiseks toitekaablit. Tõmmake alati toitepistikust.
• Kasutage ainult õigeid isolatsiooniseadmeid: liini kaitsvad väljalülitused, kaitsmed (hoidikust eemaldatud kruvitüüpi kaitsmed), rikkevoolukatkestid ja kontaktorid.
• Elektripaigaldisel peab olema isolatsiooniseade, mis võimaldab teil seadme kõigil poolustel vooluvõrgust lahti ühendada. Isolatsiooniseadme kontaktide avanemise laius peab olema vähemalt 3 mm.

GAASIÜHENDUS

Gaasiballooni kasutamisel hoidke seda alati tasasel horisontaalsel pinnal (gaasiklapiga üleval).

• Kõik gaasiühendused peab tegema kvalifitseeritud isik.
• Enne paigaldamist veenduge, et kohalikud jaotustingimused (gaasi olemus ja gaasirõhk) ja seadme reguleerimine on ühilduvad.
• Veenduge, et seadme ümber oleks õhuringlus.
• Teave gaasivarustuse kohta on andmesildil.
• See seade ei ole ühendatud seadmega, mis juhib põlemisproduktid välja. Ühendage seade vastavalt kehtivatele paigaldusnõuetele. Järgige piisava ventilatsiooni nõudeid.

KASUTAMINE

Vigastuste, põletuste ja elektrilöögi oht.

Gaasipliidi kasutamine toob kaasa soojuse, niiskuse ja põlemisproduktide tekke ruumis, kuhu see on paigaldatud. Tagage köögi hea ventilatsioon, eriti kui seade on kasutusel. Seadme pikaajaline intensiivne kasutamine võib nõuda täiendavat ventilatsiooni, näiteks mehaanilise ventilatsiooni suurendamist, kui see on olemas, täiendavat ventilatsiooni põlemisproduktide ohutuks eemaldamiseks välisõhku, tagades samal ajal ruumi õhuvahetuse täiendava ventilatsiooniga. Enne täiendava ventilatsiooni paigaldamist konsulteerige kvalifitseeritud isikuga.

• Ärge muutke selle seadme spetsifikatsiooni.
• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui see on olemas).
• Veenduge, et ventilatsiooniavad ei oleks blokeeritud.
• Ärge jätke seadet töötamise ajal järelevalveta.
• Pärast iga kasutamist seadke keeduala asendisse "off" (väljas).
• Ärge pange söögiriistu ega kastrulikaasi keedualadele. Need võivad kuumaks minna.
• Ärge kasutage seadet märgade kätega või kui see puutub kokku veega.
• Ärge kasutage seadet tööpinna või hoiupinnana.
• Kui panete toitu kuuma õlisse, võib see pritsida.

Tule- ja plahvatusoht

• Rasvad ja õli võivad kuumutamisel eraldada tuleohtlikke aure. Hoidke leegid või kuumutatud esemed rasvadest ja õlidest eemal, kui nendega küpsetate.
• Aurud, mida väga kuum õli eraldab, võivad põhjustada iseenesliku süttimise.
• Kasutatud õli, mis võib sisaldada toidujääke, võib põhjustada tulekahju madalamal temperatuuril kui esimest korda kasutatud õli.
• Ärge pange seadmesse, selle lähedusse ega peale tuleohtlikke tooteid ega esemeid, mis on tuleohtlike toodetega märjad.

Seadme kahjustamise oht.

• Ärge hoidke kuumi toiduvalmistamisnõusid juhtpaneelil.
• Ärge laske toiduvalmistamisnõudel kuivaks keeda.
• Olge ettevaatlik, et esemed või toiduvalmistamisnõud ei kukuks seadmele. Pind võib kahjustuda.
• Ärge kunagi jätke põletit sisse lülitatuks tühjade toiduvalmistamisnõudega või ilma toiduvalmistamisnõudeta.
• Ärge pange seadmele alumiiniumfooliumi.
• Malmist, alumiiniumist või kahjustatud põhjaga toiduvalmistamisnõud võivad klaasile / klaaskeraamikale kriimustusi tekitada. Tõstke need esemed alati üles, kui peate neid keedupinnal liigutama.
• Kasutage ainult stabiilseid toiduvalmistamisnõusid, millel on õige kuju ja läbimõõt, mis on suurem kui põletite mõõtmed.
• Veenduge, et toiduvalmistamisnõud oleksid põletitel tsentraalselt paigutatud.
• Ärge kasutage suuri toiduvalmistamisnõusid, mis ulatuvad seadme servadest üle. See võib kahjustada tööpinna pinda.
• Veenduge, et leek ei kustuks, kui keerate nuppu kiiresti maksimaalsest asendist minimaalsesse asendisse.
• Kasutage ainult seadmega kaasasolevaid tarvikuid.
• Ärge paigaldage põletile leegihajutit.
• Ärge laske hapetel, näiteks äädikal, sidrunimahlal või katlakivieemaldajal, pliidiplaati puudutada. See võib põhjustada matte laike.
• Emailitud või roostevaba terase värvimuutus ei mõjuta seadme jõudlust.

HOOLDUS JA PUHASTAMINE

Ärge eemaldage juhtpaneelilt nuppe, nuppe ega tihendeid. Vesi võib seadme sisse sattuda ja kahjustusi tekitada.

• Puhastage seadet regulaarselt, et vältida pinnamaterjali halvenemist.
• Enne puhastamist lülitage seade välja ja laske sellel jahtuda.
• Enne hooldust ühendage seade vooluvõrgust lahti.
• Ärge kasutage seadme puhastamiseks veepihustit ja auru.
• Puhastage seadet niiske pehme lapiga. Kasutage ainult neutraalseid pesuvahendeid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuspatju, lahusteid ega metallesemeid.
• Ärge puhastage põleteid nõudepesumasinas.

TEENINDUS

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

KÕRVALDAMINE

Vigastuste või lämbumise oht.

• Seadme õige kõrvaldamise kohta teabe saamiseks võtke ühendust kohaliku omavalitsusega.
• Ühendage seade vooluvõrgust lahti.
• Lõigake seadme lähedalt läbi toitejuhe ja kõrvaldage see.
• Lamedaks välised gaasitorud.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Zanussi ZGGN755K - Gaasipliidi kasutusjuhend

Saadaolevad keeled
