NETGEAR RBS50Y - Orbi välistingimustes kasutatava universaalse satelliidi kiirjuhend

Pakendi sisu

Märkus: Enne kui paigaldate satelliidi seinale või kinnitate selle alusele, seadistage satelliit, kasutades juhiseid jaotisest Alustamine selles kiirjuhendis.

Satelliidi seinale paigaldamine

1. Kasutage seinale paigaldamise kronsteini mallina, et märkida seinale kolm auku.
2. Puurige augud kohtadesse, mille te seinale märkisite, kasutades 5/32-tollist puuritera.
3. Asetage seinale paigaldamise kronstein kohtadesse, kuhu te augud puurisite, ja kinnitage kronstein seina külge, kasutades krohvi või betooni kruvisid või puidukruvisid.


4. Libistage Orbi satelliit seinale paigaldamise kronsteinile.


Satelliidi lukustamine seinale paigaldamise kronsteini külge

1. Järgige juhiseid jaotisest Satelliidi seinale paigaldamine.
2. Sisestage Phillipsi kruvid või torx-kruvid, mis olid teie pakendis, seinale paigaldamise kronsteini lukku. Kruvid peavad olema lukuga tasa.


3. Asetage lukk seinale paigaldamise kronsteini peale.
4. Pingutage kruvid, et kinnitada lukk kronsteini külge.


Satelliidi kinnitamine alusele

1. Kinnitage seinale paigaldamise kronstein aluse külge, kasutades masinkruvisid.


2. Libistage Orbi satelliit seinale paigaldamise kronsteinile.


Satelliidi lukustamine aluse külge

1. Järgige juhiseid jaotisest Satelliidi kinnitamine alusele.
2. Sisestage Phillipsi kruvid või torx-kruvid, mis olid teie pakendis, seinale paigaldamise kronsteini lukku.
   Kruvid peavad olema lukuga tasa.



3. Asetage lukk seinale paigaldamise kronsteini peale.
4. Pingutage kruvid, et kinnitada lukk kronsteini külge.


Toiteadapteri lukustamine

Selleks, et vältida toiteadapteri juhuslikku lahtiühendamist satelliidist, kasutage metallkronsteini ja kruvi, et kinnitada toiteadapter satelliidi külge.

Toiteadapteri seinale paigaldamine

Toiteadapteri seinale paigaldamiseks sisestage seina kaks puidukruvi (veenduge, et kruvi keerme osa jääks nähtavale) ja asetage toiteadapter kruvide kohale.

Alustamine

Saate seadistada oma Orbi välistingimustes kasutatava universaalse satelliidi Orbi režiimis või laiendi režiimis:

• Orbi režiim. Seadistage oma satelliit Orbi režiimis, kui teil on Orbi ruuter.

• Laiendi režiim. Seadistage oma satelliit laiendi režiimis, kui teil on ruuter või lüüs, mis ei ole Orbi ruuter.


Satelliidi seadistamine Orbi režiimis

Vaikimisi on satelliit seatud Orbi režiimile. Kui soovite seadistada oma satelliidi laiendi režiimis, vaadake Satelliidi seadistamine laiendi režiimis.

1. Asetage oma satelliit Orbi ruuteri lähedusse.
   Märkus: Saate oma satelliidi õue paigutada pärast seadistamisprotsessi.
2. Ühendage oma satelliit toiteallikaga.
   Satelliidi tagaküljel süttib toite LED. Kui toite LED ei sütti, vajutage nuppu Power On/Off (toide sisse/välja).
3. Oodake, kuni alumine valgusdiood süttib valgelt.
   Järgmine LED-i käitumine toimub käivitamise ajal:
   • Pulseeriv valge. Satelliit käivitub.
   • Pidev valge. Satelliit lõpetas käivitamise ja on valmis sünkroonima teie Orbi ruuteriga.
4. Vajutage oma satelliidi tagaküljel nuppu Sync (sünkroonimine) ja kahe minuti jooksul vajutage oma Orbi ruuteri tagaküljel nuppu Sync (sünkroonimine).
5. Oodake, kuni teie satelliit sünkroonib teie Orbi ruuteriga.
   Satelliidi alumine valgusdiood süttib valgelt, kui see üritab sünkroonida teie Orbi ruuteriga, ja seejärel süttib üks järgmistest värvidest:
   Sinine. Hea ühendus
   Orbi ruuter ja satelliit sünkroonisid ja ühendus on hea. LED süttib siniselt kolmeks minutiks ja seejärel kustub.
   Kollane. Keskmine ühendus
   Orbi ruuter ja satelliit sünkroonisid, kuid ühendus on keskmine. Kaaluge satelliidi ruuterile lähemale viimist.
   LED süttib kollaselt kolmeks minutiks ja seejärel kustub.
   Magenta. Ühendus ebaõnnestus
   Orbi ruuter ja satelliit ei suutnud sünkroonida. LED ei kustu, kui see süttib magentana. Viige satelliit ruuterile lähemale ja proovige uuesti.

Satelliidi sünkroonimine võib võtta umbes kuus minutit.

Teie satelliit kasutab samu WiFi võrgu mandaate nagu teie Orbi ruuter.

Satelliidi seadistamine laiendi režiimis

Teie satelliit on vaikimisi seatud Orbi režiimile. Saate muuta režiimi laiendi režiimile ja seadistada satelliidi laiendina.

1. Asetage oma satelliit ruuteri lähedusse.
   Märkus: Saate oma satelliidi õue paigutada pärast seadistamisprotsessi.
2. Ühendage oma satelliit toiteallikaga, kuid ärge lülitage oma satelliiti sisse.
   Kui teie satelliit on sisse lülitatud, vajutage selle väljalülitamiseks nuppu Power On/Off (toide sisse/välja).
3. Vajutage ja hoidke all nuppu Sync (sünkroonimine).
4. Hoidke all nuppu Sync (sünkroonimine) ja samal ajal vajutage ja vabastage nupp Power On/Off (toide sisse/välja) (ärge vabastage nuppu Sync (sünkroonimine)).
   Teie satelliit lülitub sisse.
5. Jätkake nupu Sync (sünkroonimine) all hoidmist.
6. Oodake, kuni alumine valgusdiood pulseerib valgelt ja siniselt, seejärel vabastage nupp Sync (sünkroonimine).
   Järgmine LED-i käitumine toimub pärast nupu Sync (sünkroonimine) vabastamist:
   • Pulseeriv sinine. Satelliit käivitub ja muudab režiimi laiendi režiimile. LED pulseerib siniselt mõne minuti jooksul.
   • Pidev sinine. Satelliit on laiendi režiimis ja on valmis sünkroonima teie ruuteriga.
7. Avage oma WiFi-toega arvutis või mobiilseadmes WiFi ühenduse haldur ning leidke ja looge ühendus laiendi võrguga nimega NETGEAR_EXT.
8. Käivitage veebibrauser ja külastage http://www.mywifiext.net.
   Kuvatakse NETGEARi installimisassistent.
9. Järgige juhiseid, et ühendada oma satelliit oma WiFi võrguga.
   Satelliidi alumine valgusdiood süttib ühe järgmistest värvidest, et näidata selle ühendust teie ruuteriga:
   Sinine. Hea ühendus
   LED süttib siniselt kolmeks minutiks ja seejärel kustub.
   Kollane. Keskmine ühendus
   LED süttib kollaselt kolmeks minutiks ja seejärel kustub.
   Magenta. Ühendus ebaõnnestus
   LED ei kustu, kui see süttib magentana. Viige satelliit ruuterile lähemale ja proovige uuesti.

Satelliidi teisaldamine ja paigutamine pärast paigaldamist

1. Viige oma satelliit õue ja ühendage see toiteallikaga.
   Märkus: Teie satelliidi soovitatav temperatuurivahemik on 4°F kuni 122°F (-20°C kuni +50°C).
2. Veenduge, et alumine valgusdiood süttib siniselt, et näidata head ühendust ruuteriga.
3. (Valikuline) Paigaldage oma satelliit.
   Saate oma satelliidi seinale paigaldada või asetada selle alusele. Lisateabe saamiseks vaadake selles kiirjuhendis jaotist Satelliidi seinale paigaldamine või Satelliidi kinnitamine alusele.

Märkus: Pärast seda, kui teie satelliit on teie ruuteriga sünkrooninud, on satelliidi nupp Sync (sünkroonimine) turvalisuse kaalutlustel keelatud. Kui vajutate nuppu Sync (sünkroonimine) ja satelliidi alumine valgusdiood pulseerib magentana, näitab see LED-i käitumine, et nupp Sync (sünkroonimine) on keelatud.

Kui teie satelliit on Orbi režiimis, logige nupu Sync (sünkroonimine) lubamiseks sisse Orbi ruuteri veebiliidesesse ja minge lehele Attached Devices (ühendatud seadmed). Lisateabe saamiseks vaadake kasutusjuhendit.

Kui teie satelliit on laiendi režiimis, logige nupu Sync (sünkroonimine) lubamiseks sisse laiendi veebiliidesesse ja minge lehele LED and Sync (LED ja sünkroonimine). Lisateabe saamiseks vaadake kasutusjuhendit.

Režiimi tagasi Orbi režiimile muutmine

Satelliidi laiendi režiimist tagasi Orbi režiimile muutmiseks tehke järgmist:

1. Vajutage nuppu Power On/Off (toide sisse/välja) ja lülitage satelliit välja.
2. Vajutage ja hoidke all nuppu Sync (sünkroonimine).
3. Hoidke all nuppu Sync (sünkroonimine) ja samal ajal vajutage ja vabastage nupp Power On/Off (toide sisse/välja) (ärge vabastage nuppu Sync (sünkroonimine)).
   Teie satelliit lülitub sisse.
4. Jätkake nupu Sync (sünkroonimine) all hoidmist.
5. Oodake, kuni alumine valgusdiood pulseerib valgelt ja siniselt, seejärel vabastage nupp Sync (sünkroonimine).
   Järgmine LED-i käitumine toimub pärast nupu Sync (sünkroonimine) vabastamist:
   • Pulseeriv valge. Satelliit käivitub ja muudab režiimi Orbi režiimile. LED pulseerib valgelt mõne minuti jooksul.
   • Pidev valge. Satelliit on Orbi režiimis ja on valmis sünkroonima teie Orbi ruuteriga.

Veaotsing

Kui te seadistamise ajal ei näe õiget LED-i värvi, nagu on kirjeldatud seadistamisetappides, proovige järgmist:

• Asetage satelliit ruuterile lähemale.
• Kontrollige, kas teie satelliit on sisse lülitatud.
• Kui arvate, et teie satelliit on vales režiimis, järgige jaotises Režiimi tagasi Orbi režiimile muutmine toodud samme (järgige neid samme isegi siis, kui arvate, et teie satelliit on juba Orbi režiimis) ja kontrollige LED-i käitumist.
  Pärast nupu Sync (sünkroonimine) vabastamist viimases etapis, kui alumine valgusdiood pulseerib valgelt, on satelliit Orbi režiimis. Kui LED pulseerib siniselt, on satelliit laiendi režiimis.

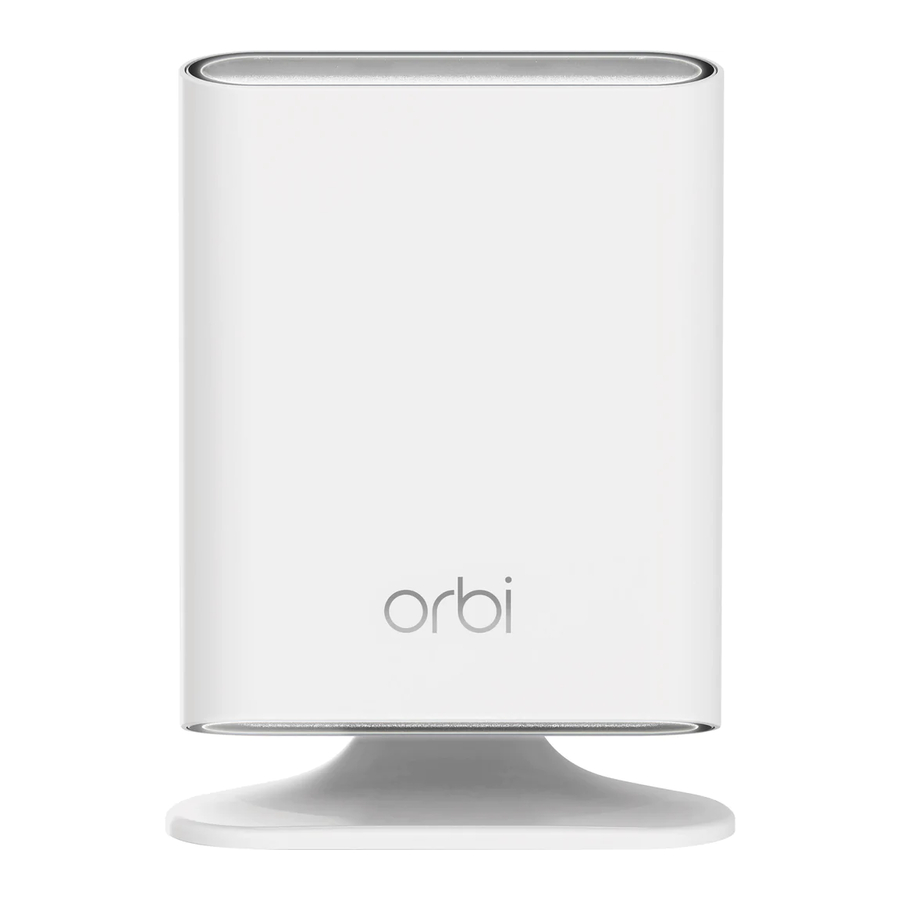

Orbi välistingimustes kasutatava satelliidi ülevaade

1. Ülemine valgusdiood
2. Alumine valgusdiood
3. LED sisse/välja nupp
4. Sünkroonimisnupp (kasutatakse ka WPS-ühenduse jaoks)
5. Lähtestamisnupp
6. Toite LED
7. Toide sisse/välja nupp
8. Toitekonnektor

Tugi

Täname, et ostsite selle NETGEARi toote. Saate külastada https://www.netgear.com/support/, et registreerida oma toode, saada abi, pääseda juurde uusimatele allalaadimistele ja kasutusjuhenditele ning liituda meie kogukonnaga. Soovitame kasutada ainult ametlikke NETGEARi tugiressursse.

Regulatiivse vastavuse teabe, sealhulgas EL-i vastavusdeklaratsiooni, leiate aadressilt https://www.netgear.com/about/regulatory/.

Enne toiteallika ühendamist vaadake regulatiivse vastavuse dokumenti.
