NETGEAR RBS50Y - Orbi Dış Mekan Evrensel Uydu Hızlı Başlangıç Kılavuzu

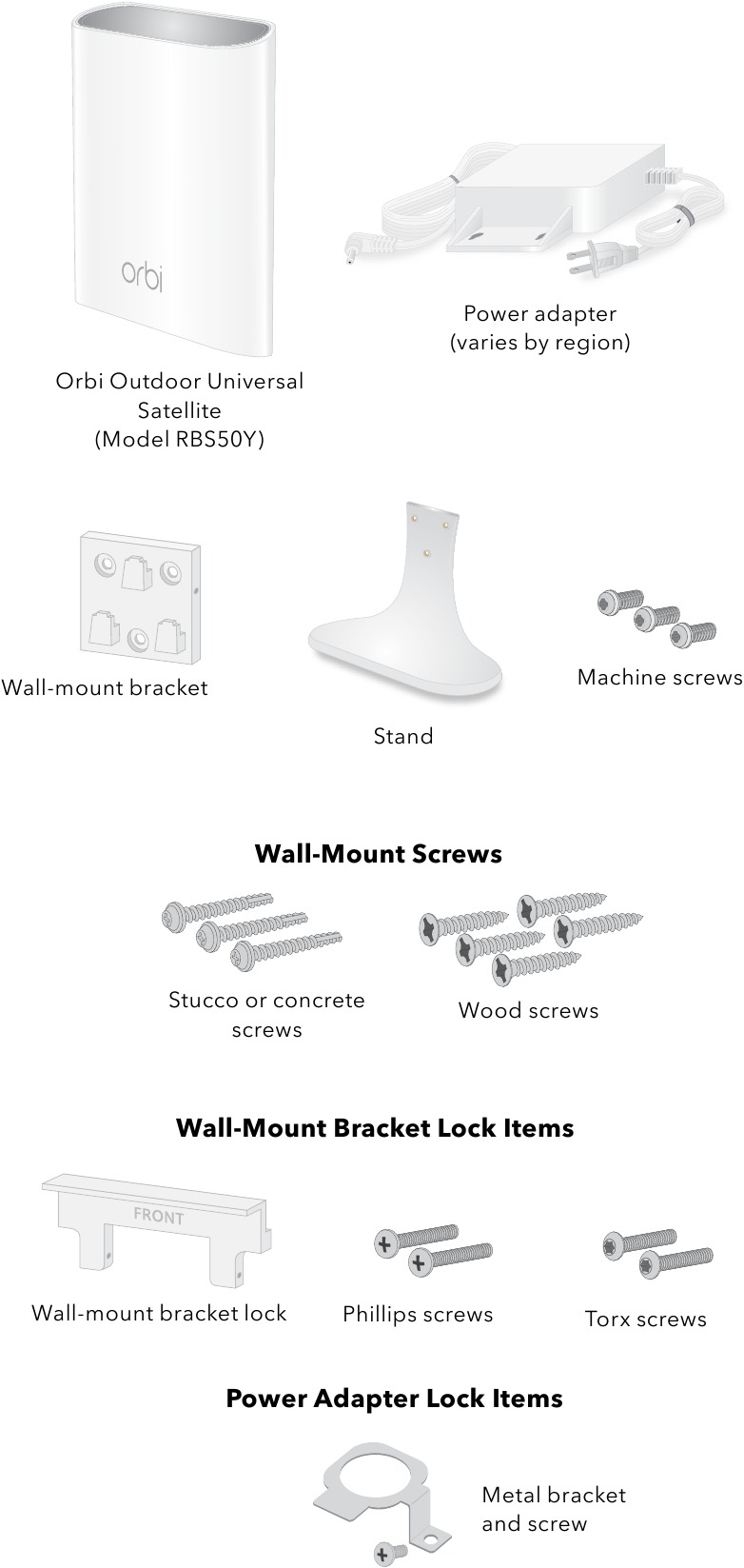

Paket İçeriği

Not: Uydunuzu duvara monte etmeden veya standa takmadan önce, bu hızlı başlangıç kılavuzundaki Başlarken bölümündeki talimatları kullanarak uydunuzu kurun.

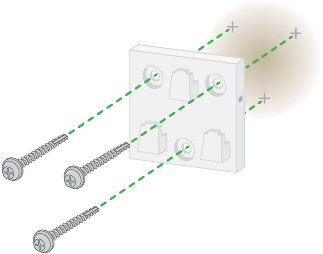

Uyduyu Duvara Monte Etme

1. Duvara üç delik işaretlemek için duvar montaj braketini şablon olarak kullanın.
2. 5/32 inçlik bir matkap ucu kullanarak duvarda işaretlediğiniz yerlerde delikler açın.
3. Duvar montaj braketini delikleri açtığınız yere yerleştirin ve sıva veya beton vidaları veya ahşap vidaları kullanarak braketi duvara sabitleyin.

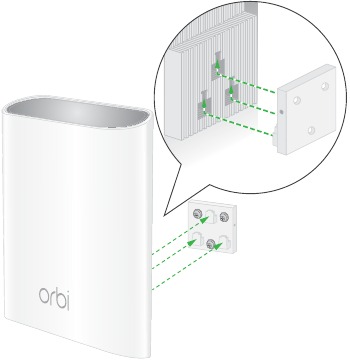

4. Orbi uydusunu duvar montaj braketine kaydırın.


Uyduyu Duvar Montaj Braketine Kilitleme

1. Uyduyu Duvara Monte Etme bölümündeki talimatları izleyin.

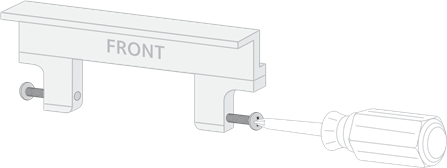

2. Paketinizle birlikte gelen Phillips vidalarını veya torx vidalarını duvar montaj braketi kilidine yerleştirin. Vidalar kilit ile aynı hizada olmalıdır.

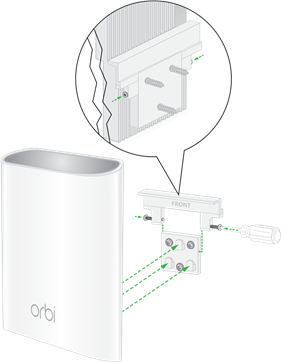

3. Kilidi duvar montaj braketinin üzerine yerleştirin.
4. Kilidi brakete sabitlemek için vidaları sıkın.

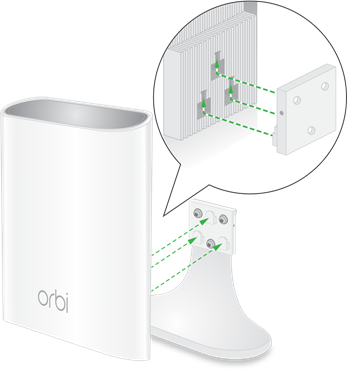

Uyduyu Stand'a Takma

1. Makine vidalarını kullanarak duvar montaj braketini standa takın.


2. Orbi uydusunu duvar montaj braketine kaydırın.

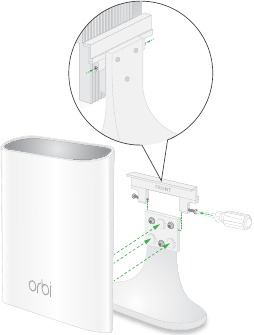

Uyduyu Stand'a Kilitleme

1. Uyduyu Stand'a Takma bölümündeki talimatları izleyin.

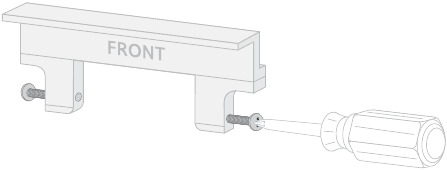

2. Paketinizle birlikte gelen Phillips vidalarını veya torx vidalarını duvar montaj braketi kilidine yerleştirin.
   Vidalar kilit ile aynı hizada olmalıdır.



3. Kilidi duvar montaj braketinin üzerine yerleştirin.
4. Kilidi brakete sabitlemek için vidaları sıkın.

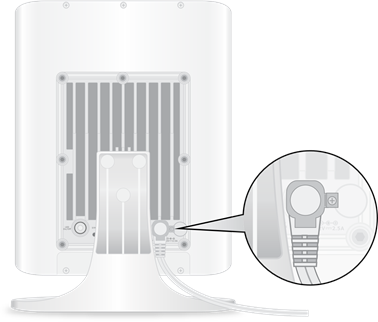

Güç Adaptörünü Kilitleme

Güç adaptörünün yanlışlıkla uydudan ayrılmasını önlemek için, güç adaptörünü uyduya sabitlemek üzere metal braketi ve vidayı kullanın.

Güç Adaptörünü Duvara Monte Etme

Güç adaptörünü duvara monte etmek için, iki ahşap vidasını duvara takın (vida dişinin bir kısmının açıkta kaldığından emin olun) ve güç adaptörünü vidaların üzerine yerleştirin.

Başlarken

Orbi Dış Mekan Evrensel Uydunuzu Orbi modunda veya Genişletici modunda kurabilirsiniz:

• Orbi modu. Bir Orbi yönlendiriciniz varsa, uydunuzu Orbi modunda kurun.

• Genişletici modu. Orbi yönlendirici olmayan bir yönlendiriciniz veya ağ geçidiniz varsa, uydunuzu genişletici modunda kurun.


Uydunuzu Orbi Modunda Kurma

Varsayılan olarak, uydu Orbi moduna ayarlanmıştır. Uydunuzu Genişletici modunda kurmak istiyorsanız, Uydunuzu Genişletici Modunda Kurma bölümüne bakın.

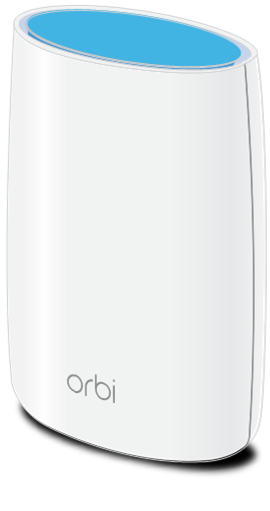

1. Uydunuzu Orbi yönlendiricinizin yakınına yerleştirin.
   Not: Uydunuzu kurulum işleminden sonra dışarıya yerleştirebilirsiniz.
2. Uydunuzu bir güç kaynağına bağlayın.
   Uydunuzun arkasındaki Güç LED'i yanar. Güç LED'i yanmıyorsa, Güç Açma/Kapama (Power On/Off) düğmesine basın.
3. Alttaki Işık LED'inin beyaz yanmasını bekleyin.
   Önyükleme sırasında aşağıdaki LED davranışı meydana gelir:
   • Beyaz yanıp sönüyor. Uydu önyükleniyor.
   • Sabit beyaz. Uydu önyüklemeyi tamamladı ve Orbi yönlendiricinizle senkronize olmaya hazır.
4. Uydunuzun arkasındaki Senkronize Et (Sync) düğmesine basın ve iki dakika içinde Orbi yönlendiricinizin arkasındaki Senkronize Et (Sync) düğmesine basın.
5. Uydunuzun Orbi yönlendiricinizle senkronize olmasını bekleyin.
   Uydu, Orbi yönlendiricinizle senkronize olmaya çalışırken uydunun altındaki Işık LED'i beyaz yanar ve ardından aşağıdaki renklerden birini yakar:
   Mavi (Blue). İyi bağlantı (Good connection)
   Orbi yönlendirici ve uydu senkronize oldu ve bağlantı iyi. LED üç dakika boyunca mavi yanar ve ardından söner.
   Sarı (Amber). Orta düzeyde bağlantı (Fair connection)
   Orbi yönlendirici ve uydu senkronize oldu ancak bağlantı orta düzeyde. Uyduyu yönlendiriciye yaklaştırmayı düşünün.
   LED üç dakika boyunca sarı yanar ve ardından söner.
   Macenta (Magenta). Bağlantı başarısız (Connection failed)
   Orbi yönlendirici ve uydu senkronize olamadı. Macenta yanarsa LED sönmez. Uyduyu yönlendiriciye yaklaştırın ve tekrar deneyin.

Uydunuzun senkronize olması yaklaşık altı dakika sürebilir.

Uydunuz, Orbi yönlendiricinizle aynı WiFi ağ kimlik bilgilerini kullanır.

Uydunuzu Genişletici Modunda Kurma

Uydunuz varsayılan olarak Orbi moduna ayarlanmıştır. Modu Genişletici moduna değiştirebilir ve uyduyu bir genişletici olarak kurabilirsiniz.

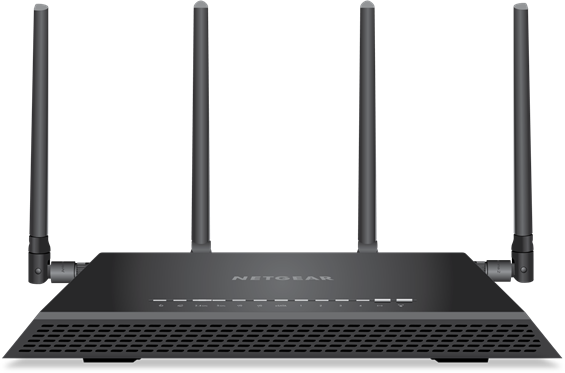

1. Uydunuzu yönlendiricinizin yakınına yerleştirin.
   Not: Uydunuzu kurulum işleminden sonra dışarıya yerleştirebilirsiniz.
2. Uydunuzu bir güç kaynağına bağlayın, ancak uydunuzu açmayın.
   Uydunuz açıksa, kapatmak için Güç Açma/Kapama (Power On/Off) düğmesine basın.
3. Senkronize Et (Sync) düğmesini basılı tutun.
4. Senkronize Et (Sync) düğmesini basılı tutun ve aynı anda Güç Açma/Kapama (Power On/Off) düğmesine basın ve bırakın (Senkronize Et (Sync) düğmesini bırakmayın).
   Uydunuz açılır.
5. Senkronize Et (Sync) düğmesini basılı tutmaya devam edin.
6. Alttaki Işık LED'inin beyaz ve mavi renkte yanıp sönmesini bekleyin, ardından Senkronize Et (Sync) düğmesini bırakın.
   Senkronize Et (Sync) düğmesini bıraktıktan sonra aşağıdaki LED davranışı meydana gelir:
   • Mavi yanıp sönüyor. Uydu önyükleniyor ve Genişletici moduna geçiyor. LED birkaç dakika boyunca mavi renkte yanıp söner.
   • Sabit mavi. Uydu Genişletici modunda ve yönlendiricinizle senkronize olmaya hazır.
7. WiFi özellikli bilgisayarınızda veya mobil cihazınızda, WiFi bağlantı yöneticisini açın ve NETGEAR_EXT adlı genişletici ağını bulun ve bağlanın.
8. Bir web tarayıcısı başlatın ve http://www.mywifiext.net adresini ziyaret edin.
   NETGEAR kurulum asistanı görüntülenir.
9. Uydunuzu WiFi ağınıza bağlamak için istemleri izleyin.
   Uydunun altındaki Işık LED'i, yönlendiricinize olan bağlantısını göstermek için aşağıdaki renklerden birini yakar:
   Mavi (Blue). İyi bağlantı (Good connection)
   LED üç dakika boyunca mavi yanar ve ardından söner.
   Sarı (Amber). Orta düzeyde bağlantı (Fair connection)
   LED üç dakika boyunca sarı yanar ve ardından söner.
   Macenta (Magenta). Bağlantı başarısız (Connection failed)
   Macenta yanarsa LED sönmez. Uyduyu yönlendiriciye yaklaştırın ve tekrar deneyin.

Kurulumdan Sonra Uydunuzu Taşıma ve Yerleştirme

1. Uydunuzu dışarıya taşıyın ve bir güç kaynağına bağlayın.
   Not: Uydunuz için önerilen sıcaklık aralığı 4°F ila 122°F (-20°C ila +50°C)'dir.
2. Yönlendiriciye iyi bir bağlantı olduğunu belirtmek için alttaki Işık LED'inin mavi yandığından emin olun.
3. (İsteğe bağlı) Uydunuzu monte edin.
   Uydunuzu duvara monte edebilir veya bir stand üzerine yerleştirebilirsiniz. Daha fazla bilgi için, bu hızlı başlangıç kılavuzundaki Uyduyu Duvara Monte Etme veya Uyduyu Stand'a Takma bölümlerine bakın.

Not: Uydunuz yönlendiricinizle senkronize olduktan sonra, güvenlik nedeniyle uydunun Senkronize Et (Sync) düğmesi devre dışı bırakılır. Senkronize Et (Sync) düğmesine basarsanız ve uydunun altındaki Işık LED'i macenta renkte yanıp sönerse, bu LED davranışı Senkronize Et (Sync) düğmesinin devre dışı olduğunu gösterir.

Uydunuz Orbi modundaysa, Senkronize Et (Sync) düğmesini etkinleştirmek için Orbi yönlendirici web arayüzüne giriş yapın ve Bağlı Cihazlar sayfasına gidin. Daha fazla bilgi için, kullanım kılavuzuna bakın.

Uydunuz Genişletici modundaysa, Senkronize Et (Sync) düğmesini etkinleştirmek için genişletici web arayüzüne giriş yapın ve LED ve Senkronize Et sayfasına gidin. Daha fazla bilgi için, kullanım kılavuzuna bakın.

Modu Tekrar Orbi Moduna Değiştirme

Uydunuzu Genişletici modundan tekrar Orbi moduna değiştirmek için aşağıdakileri yapın:

1. Güç Açma/Kapama (Power On/Off) düğmesine basın ve uydunun gücünü kapatın.
2. Senkronize Et (Sync) düğmesini basılı tutun.
3. Senkronize Et (Sync) düğmesini basılı tutun ve aynı anda Güç Açma/Kapama (Power On/Off) düğmesine basın ve bırakın (Senkronize Et (Sync) düğmesini bırakmayın).
   Uydunuz açılır.
4. Senkronize Et (Sync) düğmesini basılı tutmaya devam edin.
5. Alttaki Işık LED'inin beyaz ve mavi renkte yanıp sönmesini bekleyin, ardından Senkronize Et (Sync) düğmesini bırakın.
   Senkronize Et (Sync) düğmesini bıraktıktan sonra aşağıdaki LED davranışı meydana gelir:
   • Beyaz yanıp sönüyor. Uydu önyükleniyor ve Orbi moduna geçiyor. LED birkaç dakika boyunca beyaz renkte yanıp söner.
   • Sabit beyaz. Uydu Orbi modunda ve Orbi yönlendiricinizle senkronize olmaya hazır.

Sorun Giderme

Kurulum sırasında, kurulum adımlarında açıklanan doğru LED rengini görmüyorsanız, aşağıdakileri deneyin:

• Uyduyu yönlendiriciye yaklaştırın.
• Uydunuzun açık olup olmadığını kontrol edin.
• Uydunuzun yanlış modda olduğunu düşünüyorsanız, Modu Tekrar Orbi Moduna Değiştirme bölümündeki adımları izleyin (uydunuzun zaten Orbi modunda olduğunu düşünseniz bile bu adımları izleyin) ve LED davranışını kontrol edin.
  Son adımda Senkronize Et (Sync) düğmesini bıraktıktan sonra, alttaki Işık LED'i beyaz renkte yanıp sönüyorsa, uydu Orbi modundadır. LED mavi renkte yanıp sönüyorsa, uydu Genişletici modundadır.

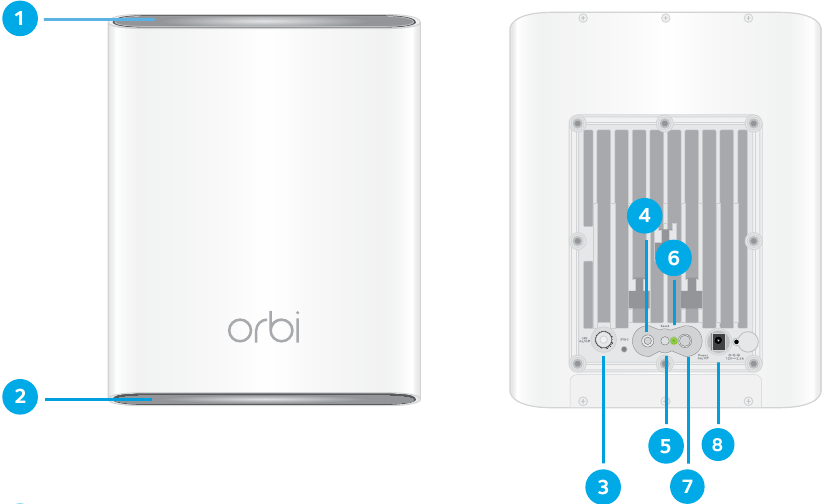

Orbi Dış Mekan Uydu Genel Bakışı

1. Üst Işık LED'i
2. Alt Işık LED'i
3. LED Açma/Kapama (On/Off) düğmesi
4. Senkronize Et (Sync) düğmesi (WPS bağlantısı için de kullanılır)
5. Sıfırlama (Reset) düğmesi
6. Güç (Power) LED'i
7. Güç Açma/Kapama (Power On/Off) düğmesi
8. Güç konektörü

Destek

Bu NETGEAR ürününü satın aldığınız için teşekkür ederiz. Ürününüzü kaydetmek, yardım almak, en son indirmelere ve kullanım kılavuzlarına erişmek ve topluluğumuza katılmak için https://www.netgear.com/support/ adresini ziyaret edebilirsiniz. Yalnızca resmi NETGEAR destek kaynaklarını kullanmanızı öneririz.

AB Uygunluk Beyanı dahil olmak üzere yasal uyumluluk bilgileri için https://www.netgear.com/about/regulatory/ adresini ziyaret edin.

Güç kaynağını bağlamadan önce yasal uyumluluk belgesine bakın.
